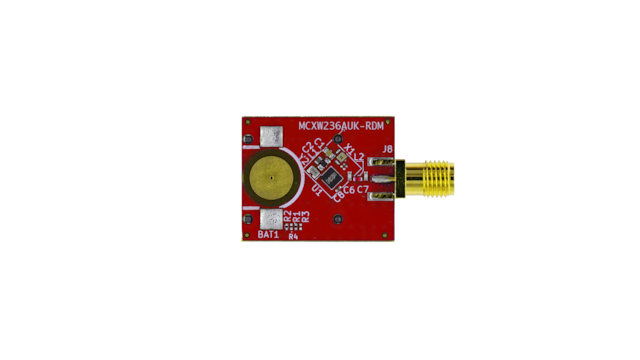

MCXW236AUK-RDM无线模块
MCXW236AUK-RDM是一款高度可配置、低功耗且成本效益高的评估和开发板，用于基于MCXW236AUK器件的应用原型设计和演示。MCXW236AUK是一款高集成度的单芯片超低功耗Bluetooth low Energy 5.3无线收发器，配备嵌入式微控制器及闪存，面向物联网应用。
产品详情
特性
连接
- 恩智浦超低功耗MCXW236AUK无线MCU，支持低功耗蓝牙
- 完全符合Bluetooth 5.3 LE
具有小规格、低成本射频节点的参考设计
- 单端输入/输出端口
- 外部元件数量较少
- SMA连接器的最大输出功率可达+6dBm
可选电源
- 通过焊接跳线完成配置
- DC/DC转换器
- MCXW236AHN：具备升压能力，可在1.5V电池电压下工作
- 32MHz参考振荡器，用于射频操作
- 32.768kHz参考振荡器，用于低功耗操作
灵活的射频发射器电平配置
- TX模式1 (TXM1)：当VDD_RF超过1.1V时，范围从-31dBm到+2dBm (默认配置模式)
- TX模式2 (TXM2)：当VDD_RF超过1.7V时，范围从-28dBm到+6dBm
封装
- 印刷电路板(PCB)标记：MCXW236AUK-RDM
- 4层PCB，具有微孔和盲孔
- PCB颜色：红色
