Name: FS6523 系统基础芯片 DCDC 22A Vcore FS1B LDT CAN
Price: 184.82 USD
Availability: InStock

滚动图片以放大

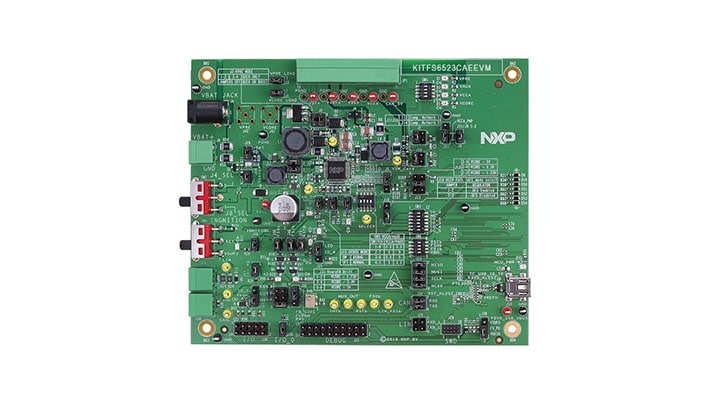

KITFS6523CAEEVM评估板演示了MC33FS6523的功能，支持CAN FD & FS1B， Vcore SMPS稳压器最高可达2.2A。这些安全SBC针对ISO 26262汽车功能安全标准。

恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。该电路板支持各种模拟、混合信号和功率解决方案。它们整合了单片IC系统级封装器件，采用成熟的高容量SMARTMOS^®技术。恩智浦产品能够延长电池使用寿命，缩小器件尺寸，减少组件数量，降低成本和提升性能，帮助您打造先进的系统。

该工具可独立使用，也可通过嵌入式USB接口控制。SPI命令可通过FlexGUI轻松控制，如需下载，请点击此处。

设计文件

产品详情

支持的器件

电源管理

安全SBC

FS6500: 符合1级和0级安全标准的电源系统基础芯片，带有CAN灵活数据收发器

处理器和微控制器

KL系列Cortex-M0+

KL2x: Kinetis^® KL2x-72/96 MHz, USB超低功耗微控制器(MCU)，基于Arm^® Cortex^®-M0+内核

特征

连接

CAN FD和LIN总线(LIN只能使用FS1B)
FS0B和FS1B输出引脚(LIN只能使用FS1B)
接头支持轻松接入数字信号
电路板上安装了KL25Z MCU，方便通过USB连接至电脑主机，并提供监控功能

能源管理

VCORE配置：1.23 V，3.3 V，5.0V
VCCA，VAUX配置 - 3.3V或5.0V，带内部PMOS或外部PNP
Vpre稳压器，带降压或升压设置

购买选项

点击展开

KITFS6523CAEEVM
正常供应

Evaluation kit - FS6523, System Basis Chip, DCDC 2.2 A Vcore FS1B LDT CAN.

套件包含

评估板
线缆，Mini USB A至B
3x 10 POS接头
1x 2 POS接头

$184.82 USD

现货 :8

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别

5 文件

紧凑列表

FS6500-FS4500 ASIL D, Safety Power System Basis Chip with CAN FD and LIN Transceivers Data Sheet[FS6500-FS4500-ASILD]

HTML | PDFAug 5, 2024版本更新 8

FLEXGUIUG, Flexible Graphical User Interface (FlexGUI) - User's guide[FLEXGUIUG]快速入门

PDFMay 13, 2016版本更新 1
KTFS4500-FS6500UG, KITFS6522LAEEVM, KIT6523CAEEVM and KIT4503CAEEVM evaluation boards - User’s guide[KTFS4500-FS6500UG]快速入门

PDFApr 22, 2021版本更新 2.0
Getting Started with the FS45XX/FS65XX Evaluation Boards[GS-FS45XX-FS65XX-EVBS]快速入门

HTMLApr 20, 2021

FS65 and FS45 Power System Basis Chip Product Families[FS65FS45LFA4]

PDFMay 4, 2016版本更新 0

设计资源

Related Hardware

快速参考恩智浦板类型.

1 硬件产品

评估板和开发板
带KL25Z的FS6523系统基础芯片

FRDMFS6523CAEVM类似

设计文件

快速参考恩智浦设计文件类型.

1 设计文件

印刷电路板与电路图
KITFS6523CAEEVM - Printed Circuit Board bill of materials and design files

ZIP版本 1May 12, 2016 00:00:006.86 MBKITFS6523CAEEVM_BOM_SCH

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

软件

快速参考恩智浦软件类型.

1 软件文件

应用示范软件
FlexGUI

ZIP版本 1.0May 12, 2016 00:00:002.95 MBFLEXGUI
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

注意: 推荐在电脑端下载软件，体验更佳。
