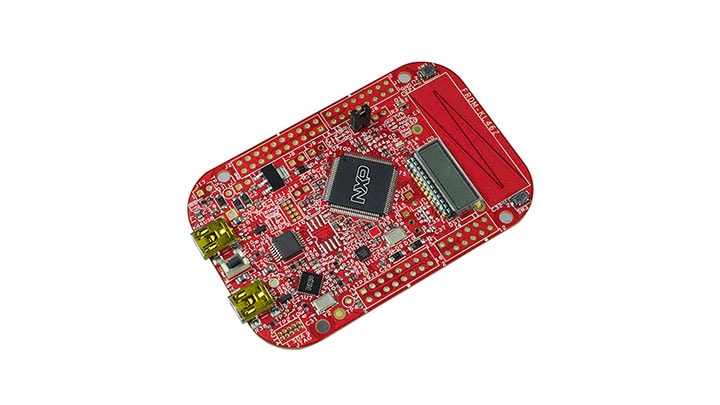

FRDM-KL46Z快速入门

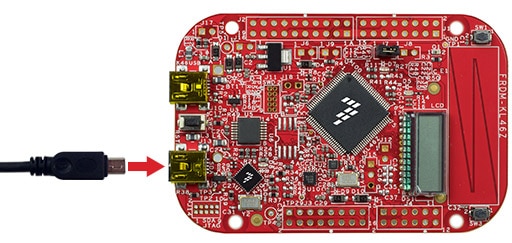

1. 连接
让我们开始试用FRDM-KL46Z！按照下列详细步骤进行操作。
1.2 运行开箱即用的演示

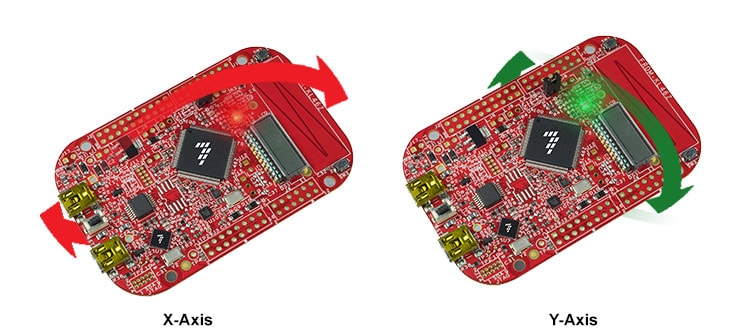

FRDM-KL46Z预装了”气泡水平仪“演示，可充分利用板载加速度传感器。当板水平时，RGB LED熄灭；当板倾斜时，红色或绿色LED根据X轴和Y轴上的倾斜度逐渐发亮。
2. 获取软件
选择开发路径：
Kinetis软件开发套件(SDK)+集成开发环境(IDE)
了解详情。
- 通过SWD和JTAG支持调试
- 软件灵活性高
- 全套外设驱动程序，含源代码
- 应用示例和项目文件
Arm Mbed开发平台
了解详情 。
- 在线编译器，无SWD或JTAG调试
- 简单但高度抽象的编程接口
- 有用但受限的驱动程序，带源代码
- 技术社区提交的示例
2.1 采用Kinetis SDK，快速开始设计
Kinetis软件开发套件(SDK)为免费附赠，包含所有硬件抽象和外设驱动软件的完整源代码，根据宽松的开源许可提供。了解SDK。
点击以下链接，下载适合您的计算机操作系统的SDK版本。
2.2 安装工具链
恩智浦提供名为Kinetis Design Studio (KDS)的免费工具链。
想使用不同的工具链？
没问题！Kinetis SDK支持IAR 、Keil 和命令行GCC 等其他工具。
2.3 PC配置
许多示例应用通过MCU UART输出数据，因此需要确保已安装了板虚拟COM端口的驱动程序。将板连接至PC后，安装过程将自动启动。如果驱动程序未自动安装，请点击这里 下载安装程序。
安装了串行端口驱动程序后，运行您喜欢的终端应用程序，查看MCU UART的串行输出。将终端的波特率配置为115200，数据位配置为8，无奇偶校验位且停止位为1。如需确定FRDM-KL46Z虚拟COM端口的端口号，请打开设备管理器并在“端口”分组下查找。
不确定如何使用终端应用？尝试以下任一教程：Tera Term教程、PuTTY教程。
3. 构建、运行
3.1 浏览SDK示例代码
Kinetis SDK附带一系列演示应用和驱动程序示例。如需查看内容，请浏览SDK安装中的SDK 'examples'文件夹，并选择板FRDM-KL46Z：
如需了解有关演示应用或驱动程序示例的更多信息，请打开“Kinetis SDK演示应用用户指南”，位于
3.2 构建、运行并调试SDK示例
如果您对其中的一个或几个演示应用或驱动程序示例感兴趣，也许想了解如何自己完成构建和调试。Kinetis SDK快速入门指南按步骤介绍了如何轻松地为SDK支持的所有工具链配置、构建和调试演示。
使用以下指南，了解如何使用Kinetis Design Studio (KDS) IDE打开、构建和调试示例应用。
采用Kinetis Design Studio IDE运行演示
安装Eclipse更新
使用配备KSDK的KDS IDE之前，必须应用KSDK Eclipse更新。没有此更新，Eclipse就无法生成KSDK兼容项目。
Windows和Mac®操作系统用户
Mac操作系统所需的步骤与Windows的是相同的，唯一不同的是，IDE看起来略有不同。

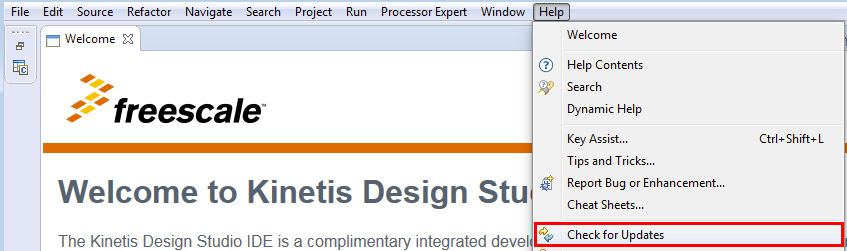

- 安装KDS后，检查可用的更新。仅安装来自恩智浦的Processor Expert 3.0.1更新——不要安装任何其他更新。要检查更新，选择 “Help”->“Check for Updates”(帮助->查看更新)。
- 选择"Help" -> "Install New Software"(帮助->安装新软件)
- 在Install New Software(安装新软件)对话框中，点击右上角的"Add"(添加)按钮。然后，在Add Repository(添加存储库)对话框中，选择"Archive"(归档)按钮
- 在Repository(存储库)存档对话框中，浏览KSDK安装目录
- 进入
/tools/eclipse_update KSDK_文件_Eclipse_Update.zip - 点击"Open"(打开)，然后点击Add Repository(添加存储库)对话框中的"OK"(确定)按钮。

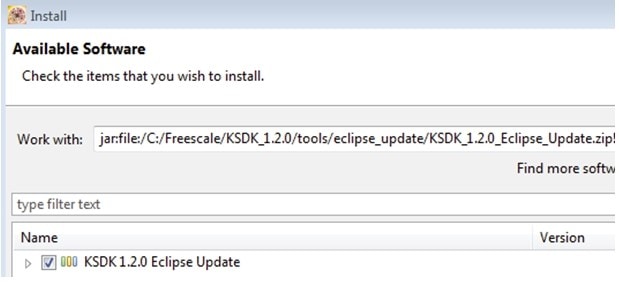

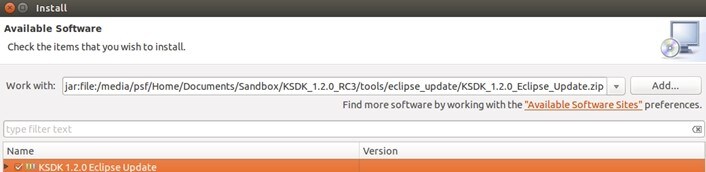

- KSDK更新将显示在原安装对话列表中
- 勾选KSDK Eclipse更新左侧的方框，并点击右下角的"Next"(下一步)按钮
- 按照其余指令完成更新安装
- 应用更新后，重启KDS以使更改生效。
Linux®操作系统用户
使用Ubuntu 14.04执行以下指令。这些步骤可能与其他Linux发布略有不同。
- 作为根用户从命令行启动KDS IDE。在命令行中，使用此命令，假定默认KDS IDE安装路径如下：
user@ubuntu:~$ sudo /opt/NXP/KDS_x.x.x/eclipse/kinetis-design-studioKDS IDE版本(如上所示为x.x.x)应反映计算机上安装的版本，例如3.0.0版本。
- 按提示输入根密码。

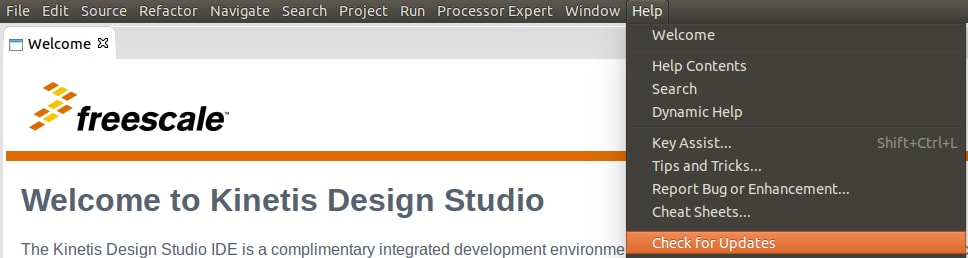

- 安装KDS后，检查可用的更新。仅安装来自恩智浦的Processor Expert 3.0.1更新——不要安装任何其他更新。要检查更新，选择 “Help”->“Check for Updates”(帮助->查看更新)。

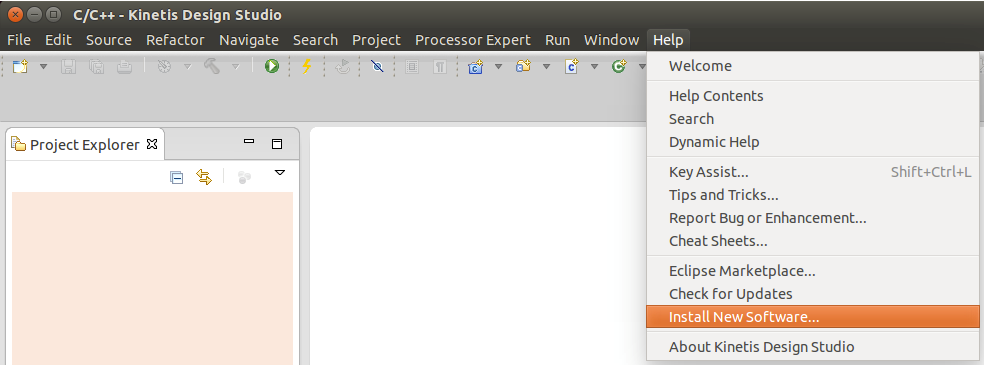

- 选择"Help" -> "Install New Software"(帮助->安装新软件)

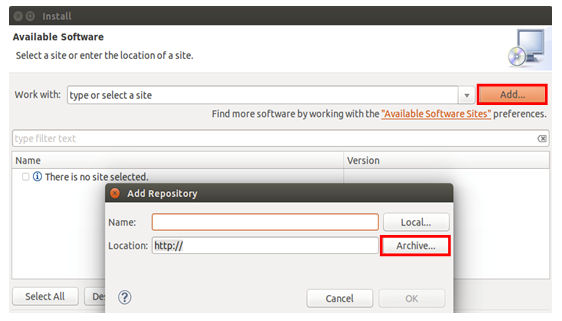

- 在Install New Software(安装新软件)对话框中，点击右上角的"Add"(添加)按钮。然后，在Add Repository(添加存储库)对话框中，选择"Archive"(归档)
- 在Repository(存储库)存档对话框中，浏览KSDK安装目录
- 进入
/tools/eclipse_update KSDK_文件_Eclipse_Update.zip - 点击"Open"(打开)，然后点击Add Repository(添加存储库)对话框中的"OK"(确定)
- KSDK更新将显示在原安装对话列表中
- 勾选KSDK Eclipse更新左侧的方框，并点击右下角的"Next"(下一步)按钮
- 按照其余指令完成更新安装
- 应用更新后，重启KDS IDE以使更改生效
- KDS IDE重启后，关闭IDE；然后启动KDS IDE，作为非根用户来重启IDE。为了实现重启，按照步骤1中的命令操作，但无需执行"sudo"命令。
构建平台库
以下步骤显示如何在KDS IDE中打开并构建平台库。该演示需要平台库，否则将无法构建。

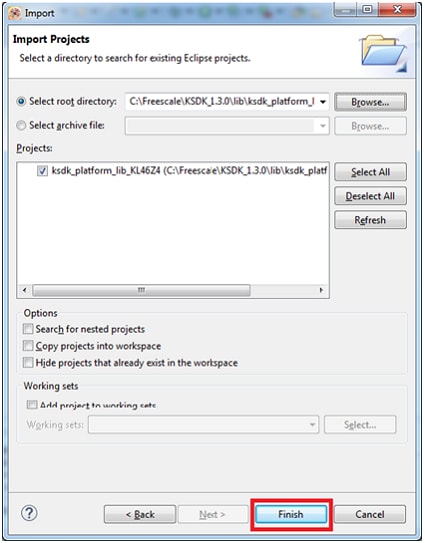

- 从KDS IDE菜单选择"File->Import"(文件->导入)。在显示的窗口中，展开"General"文件夹并选择"Existing Projects into Workspace"。然后，点击"Next"(下一步)按钮
- 点击"Select root directory:"(选择根目录：)选项旁边的"Browse"(浏览)按钮
-
为相应设备指出平台库项目，可使用此路径寻找：
/lib/ksdk_platform_lib/kds/KL46Z4 - 指向正确目录后，"Import Projects"(导入目录)窗口显示如下图 。点击"Finish"(完成)按钮。
- 每个KSDK项目支持两种项目配置(构建目标)：
- 调试：编译器优化设置为低，生成可执行文件的调试信息。选择此目标是为了开发和调试
- 释放：编译器优化设置为高，不生成调试信息。选择此目标是为了最终应用部署

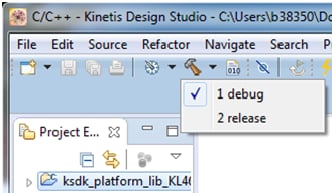

- 选择适当的构建目标，"Debug"或"Release"，方法是点击锤子图标旁的向下箭头，如下所示。在这个示例中，选择"Debug"(调试)目标
- 选择构建目标后，平台库开始构建。未来重建该库时，只需点击锤子图标(假定会选择同一构建目标)
构建演示应用
要构建演示应用，可重复“构建平台库”部分所列步骤，注意需使用演示应用项目而不是平台库项目。演示应用项目位于此文件夹：
在这个例子中，路径为：
运行演示应用
FRDM-KL46Z板出厂时预装了mbed/CMSIS-DAP调试接口。如果您已经更改了板上的调试OpenSDA应用，请访问OpenSDA，了解如何更新板或将板恢复到出厂状态。
Mac用户必须安装J-Link OpenSDA应用，才能使用KDS IDE下载并调试板。
- 通过板上"SDAUSB" USB端口和PC USB连接器之间的USB线缆，将开发平台连接到PC。
- 打开PC上的终端应用(如PuTTY或TeraTerm)，并连接到之前确定的调试COM端口。采用以下设置配置终端：
- 波特率为115200
- 无奇偶校验位
- 数据位为8
- 停止位为1
-
以下命令仅适用于Linux操作系统用户，在终端运行。根据KDS IDE所需，将libudev安装到系统，以便启动调试器
user@ubuntu:~$ sudo apt-get install libudev-dev libudev1user@ubuntu:~$ sudo ln -s /usr/lib/x86_64-linux-gnu/libudev.so /usr/lib/x86_64-linux-gnu/libudev.so.0 - 确保调试器的配置与要连接的目标相符。查询PDF的附录B，了解关于KSDK支持的各种硬件平台上的默认调试器应用的更多信息。
- 要查看可用的调试器配置，点击绿色"Debug(调试)"按钮旁向下的小箭头，并选择"Debug Configurations(调试配置)"

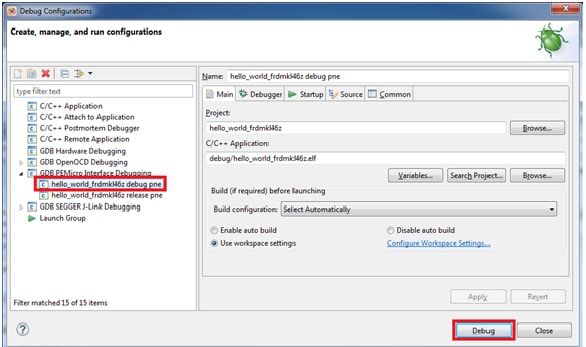

- 在Debug Configurations(调试配置)对话框中，选择与正在使用的硬件平台对应的调试配置。对于Windows或Linux用户，选择OpenOCD下的CMSIS-DAP/DAPLink选项。对于Mac用户，选择"J-Link"
- 选择调试器接口后，点击"Debug(调试)"按钮启动调试器。
- 要查看可用的调试器配置，点击绿色"Debug(调试)"按钮旁向下的小箭头，并选择"Debug Configurations(调试配置)"

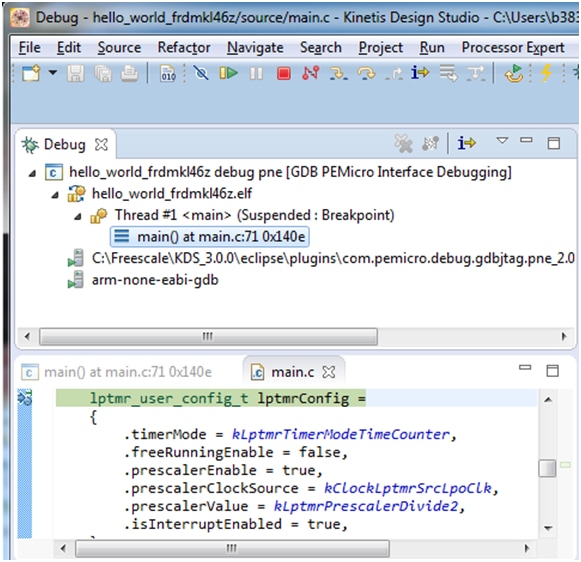

- 此应用下载到目标并自动运行到main()函数：
- 点击"Resume"(继续)按钮启动应用：
- hello_world应用开始运行，标语显示在终端上。如未显示，请检查您的终端设置和连接
想使用其他工具链？
采用IAR运行演示
构建平台库
这些步骤展示了如何在IAR Embedded Workbench中打开演示工作区、如何构建演示所需的平台库，以及如何构建演示应用。下面所用的示例适合hello_world演示，但类似的步骤也适用于KSDK中的任何演示。
-
打开演示工作区(*.eww文件)：
/examples/frdmkl46z/demo_apps/ /iar 工作区打开后，显示两个项目：一个用于KSDK平台库，一个用于演示。此外，平台库项目是粗体字，表明它是活动项目。右击目标项目并选择“Set as Active”(设置为活动)，或使用工作区浏览器顶部的构建目标下拉菜单，可随时更改活动项目
- 每个KSDK项目支持两种项目配置(构建目标)：
- 调试：编译器优化设置为低，生成可执行文件的调试信息。选择此目标是为了开发和调试
- 释放：编译器优化设置为高，不生成调试信息。选择此目标是为了最终应用部署
- 采用此工具，可以根据每个项目选择调试或释放配置，但由于演示与平台库相关联，无论演示选择哪个配置，也必须为平台库选择该配置。在下拉列表中选择配置，也可使选择的项目和配置成为活动项目。在本示例中，选择"ksdk_platform_lib - Debug"目标
- 点击"Make"按钮(下文中用红色突出显示)
-
根据所选的构建目标，构建完成时，在以下两个目录之一会生成库(libksdk_platform.a)：
/lib/ksdk_platform_lib/iar/KL46Z4/debug /lib/ksdk_platform_lib/iar/KL46Z4/release
构建演示应用
KSDK演示应用基于前面构建的Kinetis SDK平台库中提供的软件组件来构建。如果平台库不存在，链接器将显示错误，表示无法找到该库。
要确认该库是否存在，只需展开ksdk_platform_lib项目中的Output文件夹。如果平台库二进制文件未构建或不存在，可以按照前一节所述的步骤构建。否则，继续以下步骤来构建所需的演示应用。
-
如果还未完成，打开所需的演示应用工作区(*.eww文件)。此例的工作区文件位于：
/examples/frdmkl46z/demo_apps/hello_world/iar - 从下拉列表中选择所需的构建目标。在这个例子中，选择"hello_world-Debug"目标
- 要构建演示应用，点击"Make"按钮(下文用红色突出显示)
- 构建将完成，并且不会报错。
运行演示应用
FRDM-KL46Z板出厂时预装了mbed/CMSIS-DAP调试接口。如果您已经更改了板上的调试OpenSDA应用，请访问OpenSDA，了解如何更新板或将板恢复到出厂状态。
- 通过板上"SDAUSB" USB端口和PC USB连接器之间的USB线缆，将开发平台连接到PC。
- 打开PC上的终端应用(如PuTTY或TeraTerm)，并连接到之前确定的调试COM端口。采用以下设置配置终端：
- 波特率为115200
- 无奇偶校验位
- 数据位为8
- 停止位为1
- 点击"Download and Debug" (下载和调试)按钮，将应用下载到目标。
- 然后，可将此应用下载到目标应用，并自动运行到main()函数。
- 点击"Go"按钮运行代码，以启动应用。
- hello_world应用开始运行，标语显示在终端上。如未显示，请检查您的终端设置和连接
采用Keil® MDK/µVision®运行演示
安装CMSIS设备包
安装MDK工具后，必须安装Cortex®微控制器软件接口标准(CMSIS)设备包，才能从调试角度来说完全支持该设备。这些设备包内含存储器映射信息、寄存器定义和闪存编程算法。按照这些步骤安装相应的CMSIS包。
- 打开名为µVision的MDK IDE。在IDE中，选择“Pack Installer”图标。
- 在对话框左侧出现的“Devices”选项卡中，展开“NXP”类别。然后展开“KLxx Series”类别，单击“KL4x”一次以突出显示。
- 在对话框右侧的“Pack Installer”窗口中，点击包旁边的“Install”(安装)按钮。
- 安装完成后，关闭Pack Installer窗口并返回到µVision IDE。
构建平台库
这些步骤显示了如何在µVision中打开演示工作区、如何构建演示所需的平台库，以及如何构建演示应用。
-
使用此路径可找到演示工作区文件：
/examples/frdmkl46z/demo_apps/ /mdk 此工作区文件命名为
.uvmpw。在这个具体示例中，实际路径为： /examples/frdmkl46z/demo_apps/hello_world/mdk/hello_world.uvmpw 工作区打开后，显示两个项目：一个用于KSDK平台库，一个用于演示。默认情况下，演示项目被选为活动项目。
- 将平台库项目选为活动项目，因为该库是构建演示应用所需的要素。要将平台库项目选为活动项目，右击并选择"Set as Active Project"(设置为活动项目)。活动项目的项目名带有黑框。平台库项目成为活动项目后，会突出显示
-
每个KSDK项目支持两种项目配置(构建目标)：
- 调试：编译器优化设置为低，生成可执行文件的调试信息。选择此目标是为了开发和调试
- 释放：编译器优化设置为高，不生成调试信息。选择此目标是为了最终应用部署
此工具用于根据活动项目选择构建目标，因此，要更改平台库的配置，平台库必须是活动项目。选择适当的构建目标：从下拉菜单中选择"Debug"或"Release"。在本示例中，选择"ksdk_platform_lib Debug"配置
- 左击用红色突出显示的"Rebuild"(重建)按钮，重建项目文件。
构建演示应用
KSDK演示应用基于前面构建的Kinetis SDK平台库中提供的软件组件来构建。如果平台库不存在，链接器将显示错误，表示无法找到该库。如果平台库二进制文件未构建或不存在，可以按照前一节所述的步骤构建。否则，继续以下步骤来构建所需的演示应用。
-
如果还未完成，在以下路径中打开所需的演示应用工作区：
/examples/frdmkl46z/demo_apps/ /mdk 此工作区文件命名为
.uvmpw，因此在这个具体示例中，实际路径为： /examples/frdmkl46z/demo_apps/hello_world/iar/hello_world.uvmpw - 使演示成为活动项目
- 要构建演示项目，请选择用红色突出显示的"Rebuild"按钮。
- 构建将完成，并且不会报错。
运行演示应用
FRDM-KL46Z板出厂时预装了mbed/CMSIS-DAP调试接口。如果您已经更改了板上的调试OpenSDA应用，请访问OpenSDA，了解如何更新板或将板恢复到出厂状态。
- 通过板上"SDAUSB" USB端口和PC USB连接器之间的USB线缆，将开发平台连接到PC。
- 打开PC上的终端应用(如PuTTY或TeraTerm)，并连接到之前确定的调试COM端口。采用以下设置配置终端：
- 波特率为115200
- 无奇偶校验位
- 数据位为8
- 停止位为1
- 应用构建完成后，点击"Download" (下载)按钮，将应用下载到目标。
- 点击"Download"(下载)按钮后，此应用下载到目标并开始运行。如需调试应用，请点击"Start/Stop Debug Session"(开始/停止调试会话)按钮(用红色突出显示)
- 点击"Go"按钮运行代码，以启动应用。
- hello_world应用开始运行，标语显示在终端上。如未显示，请检查您的终端设置和连接
采用Arm® GCC运行演示
安装工具链
本节包含采用Kinetis SDK支持的Arm GCC工具链构建并运行KSDK演示应用所需的必要组件的安装步骤。
Arm GCC工具有许多使用方式，但此例主要演示其在Windows环境中的使用。虽然这里未讨论，但GCC工具还可与Linux操作系统和Mac OSX配套使用。
安装GCC Arm嵌入式工具链
从GNU Arm Embedded Toolchain 下载并运行安装程序。这是实际的工具链(例如，编译器、链接器等)。GCC工具链应当对应最新的支持版本，参见Kinetis SDK版本说明。
安装MinGW
Minimalist GNU for Windows (MinGW)开发工具提供了一套独立于第三方C-Runtime DLL (如Cygwin)的工具。KSDK所用的构建环境无需使用MinGW Build工具，但充分利用了MinGW和MSYS的基础安装。MSYS提供了一个具有类UNIX界面和相关工具的基本Shell。
- 从以下位置下载最新的MinGW mingw-get-setup安装程序：MinGW - Minimalist GNU for Windows Files
- 运行安装程序。推荐的安装路径为C:\MinGW，也可将其安装到任何位置。
- 确保在Basic Setup下选择了"mingw32-base"和"msys-base"
- 点击"Installation"(安装)菜单中的"Apply Changes"(应用更改)，并按照其余指令完成安装
-
在Windows操作系统的Path环境变量中添加相应的项目。可在Control Panel → System and Security → System → Advanced System Settings(控制面板→系统和安全→系统→高级系统设置)下的"Environment Variables..."(环境变量)部分找到它。路径为：
\bin 假设默认安装路径为“C:\MinGW”，此例如下所示。如果路径设置不正确，工具链将无法正常运行。
为ARMGCC_DIR添加新环境变量
创建新的系统环境变量并命名为ARMGCC_DIR。此变量的值应当指向Arm GCC嵌入式工具链安装路径，此例中的安装路径为：
C:\Program Files (x86)\GNU Tools Arm Embedded\4.8 2014q3- 参考GNU Arm GCC嵌入式工具的安装文件夹，获得确切的安装路径名
安装CMake
- 从以下位置下载CMake 3.0.x：CMake
- 安装CMake，确保安装时选择"Add CMake to system PATH"(在系统PATH中添加CMake)选项。由用户选择是为所有用户还是只为当前用户将其安装到PATH。在这个示例中，假设为所有用户安装了此应用
- 按照安装程序的其余指令操作
- 可能需要重启系统，才能使PATH更改生效
构建平台库
- 打开GCC Arm嵌入式工具链命令窗口。要启动该窗口，需从Windows操作系统的“开始”菜单，进入"Programs → GNU Tools Arm Embedded
"，然后选择"GCC Command Prompt"
-
在KSDK中，将命令窗口目录更改为平台库目录：
/lib/ksdk_platform_lib/armgcc/KL46Z4 -
每个KSDK项目支持两种项目配置(构建目标)：
- 调试：编译器优化设置为低，生成可执行文件的调试信息。选择此目标是为了开发和调试
- 释放：编译器优化设置为高，不生成调试信息。选择此目标是为了最终应用部署

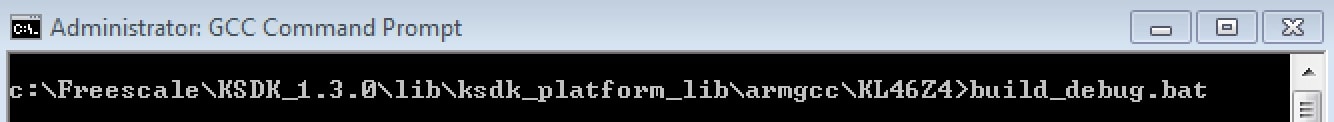

提供批处理文件，用来构建两种配置。在这个示例中，构建"Debug"目标并在命令行中输入"build_debug.bat"。如果选择"Release"目标，则输入"build_release.bat"。另外，如果选择不使用命令行，可以双击Windows Explorer的批处理文件。

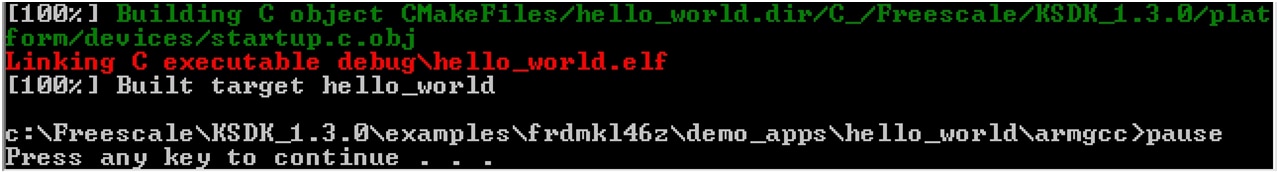

- 构建完成时，输出显示如下图(KL46Z4取代K64F12)。
-
根据构建目标，在以下两个目录之一将生成库(libksdk_platform.a)：
/lib/ksdk_platform_lib/armgcc/KL46Z4/debug /lib/ksdk_platform_lib/armgcc/KL46Z4/release
构建演示应用
要构建KSDK演示应用，面向同一个构建目标(Debug或Release)的平台库应已存在。尝试构建演示应用之前，确保按照之前章节所列步骤操作。
要构建演示应用，请按照这些步骤操作。
- 如未运行，则打开GCC Arm嵌入式工具链命令窗口。要启动该窗口，需从Windows操作系统的“开始”菜单，进入"Programs → GNU Tools Arm Embedded
"，然后选择"GCC Command Prompt"
-
将目录更改为演示应用项目目录，路径如下：
/examples/frdmkl46z/demo_apps/ /armgcc 在这个示例中，确切的路径为：
/examples/frdmkl46z/demo_apps/hello_world/armgcc - 在命令行输入"build_debug.bat"或双击Windows操作系统Explorer中的"build_debug.bat"文件，执行构建。输出显示如图：
运行演示应用
GCC工具需要J-Link调试接口。要将板上的OpenSDA固件更新为最新的J-Link应用，请访问OpenSDA。安装J-Link OpenSDA应用后，从SEGGER Downloads 下载J-Link驱动程序和软件包。
- 通过板上"SDAUSB" USB端口和PC USB连接器之间的USB线缆，将开发平台连接到PC。
- 打开PC上的终端应用(如PuTTY或TeraTerm)，并连接到之前确定的调试COM端口。采用以下设置配置终端：
- 波特率为115200
- 无奇偶校验位
- 数据位为8
- 停止位为1
- 打开J-Link GDB Server应用。假设已安装了J-Link软件，进入Windows操作系统的“开始”菜单并选择"Programs → SEGGER → J-Link

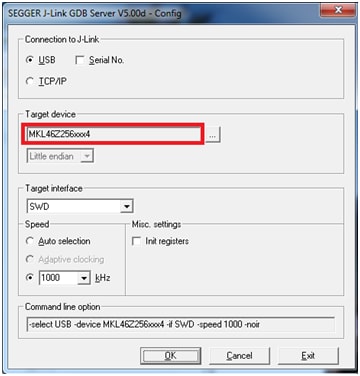

J-Link GDB Server"，可以启动此应用。 - 修改设置，如下所示。这个例子所选的目标设备为“MKL46Z128xxx4”

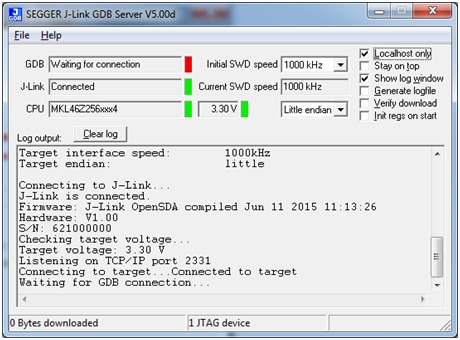

- 设备连接后，屏幕显示如图：
- 如未运行，则打开GCC Arm嵌入式工具链命令窗口。要启动该窗口，需从Windows操作系统的“开始”菜单，进入"Programs → GNU Tools Arm Embedded
"，然后选择"GCC Command Prompt"
-
更改为包含演示应用输出的目录。根据所选的构建目标，使用以下两个路径之一可以找到此输出：
/examples/ /demo_apps/ /armgcc/debug /examples/ /demo_apps/ /armgcc/release 在这个例子中，路径为：
/examples/frdmkl46z/demo_apps/hello_world/armgcc/debug - 运行命令"arm-none-eabi-gdb.exe

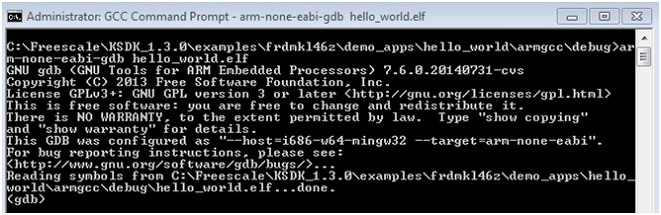

.elf"。对于本示例，命令为"arm-none-eabi-gdb.exe hello_world.elf"。以下示例图片展示了如何构建frdmkl46z hello_world应用。
- 运行以下命令：
- target remote localhost:2331
- monitor reset
- monitor halt
- load
- monitor reset
- 此应用已下载成功并停留在复位矢量。执行“monitor go”命令来启动演示应用
- hello_world应用开始运行，标语显示在终端窗口上。
4. 创建
4.1 获取SDK Project Generator
让我们创建自己的项目，制作基于SDK的简单应用。恩智浦提供直观、简单的项目生成工具，允许基于Kinetis SDK创建定制项目。
4.2 运行SDK Project Generator

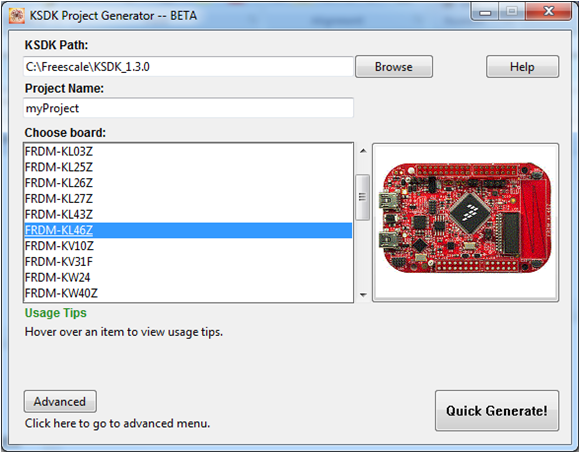

解压ZIP文件后，点击操作系统对应的KSDK_Project_Generator可执行文件，打开此工具。将此工具指向SDK安装路径，给项目命名并选择可用作参考板的板。点击"Quick Generate"(快速生成)按钮完成。
4.3 打开项目
新项目将位于
4.4 编写代码
现在，让新项目执行除无限循环以外的其他功能。SDK示例提供板级支持包(BSP)来完成针对板的各种操作，包括针对LED灯、开关和外设实例等项目的宏命令和定义。为了简化操作，使用BSP宏命令使LED灯闪烁。
采用以下代码更新项目的main.c文件中的main()函数：
let copy = ""
let copied = ""
let lang = NXP.locale ? NXP.locale : "en"
switch (lang) {
case "en":
copy = "Copy"
copied = "Copied"
break
case "zh":
copy = "复制"
copied = "已复制"
break
case "cn":
copy = "复制"
copied = "已复制"
break
case "ja":
copy = "コピー"
copied = "コピー済"
break
default:
break
}
volatile int delay;
// Configure board specific pin muxing
hardware_init();
// Initialize the UART terminal
dbg_uart_init();
PRINTF("\r\nRunning the myProject project.\n");
// Enable GPIO port for LED1
LED1_EN;
for (;;){
LED1_ON;
delay = 5000000;
while(delay--);
LED1_OFF;
delay = 5000000;
while(delay--);
}4.5 构建、下载和运行
更改完main()函数后，开始构建应用。如果在之前的步骤中未构建任何其他SDK示例，切记这里需要先构建SDK平台库。一旦构建完成，将应用下载到板。
如需了解如何构建、下载或运行应用，请参考第3.2节中的专用工具指南。
4.6 成功
应用下载完后，您会看到FRDM-KL46Z的绿色LED灯闪烁。还可以使用PRINTF查看终端输出。
Tera Term教程
Tera Term教程
Tera Term是一款备受欢迎的开源终端仿真应用。此程序可用来显示从恩智浦开发平台虚拟串行端口发送的信息。
- 从SourceForge下载Tera Term。下载完成后，运行安装程序，然后返回到该页面继续操作
- 启动Tera Term。首次启动时，会显示以下对话。选择串行选项。假设已连接了板，列表中会自动填充一个COM端口。
- 配置串行端口设置(使用之前确定的COM端口号)，波特率为115200，数据位为8，无奇偶校验位，停止位为1。要进行此操作，进入Setup→Serial Port (设置→串行端口)并更改设置。
- 确认连接已打开。如已连接，Tera Term将在标题栏中显示以下内容。
- 一切就绪
PuTTY教程
PuTTY教程
PuTTY是一款备受欢迎的终端仿真应用。此程序可用来显示从恩智浦开发平台虚拟串行端口发送的信息。
- 使用以下按钮下载PuTTY。下载完成后，运行安装程序，然后返回到该页面继续操作。
- 启动PuTTY，可双击下载的*.exe文件或从“开始”菜单启动，具体取决于您所选的下载类型。
- 在启动的窗口中进行配置，选择"Serial"单选按钮并输入之前确定的COM端口号。还要输入波特率，在本例中，为115200。
- 点击“Open”(打开)，打开串行连接。假设板已连接，并已输入正确的COM端口，此终端窗口会打开。如果配置不正确，PuTTY将会发出提示
- 一切就绪
信息安全与完整性
信息安全与完整性
| 文档和视频 | 说明 |
|---|---|
| AN4507，使用Kinetis的安全和闪存保护特性 | 借助Kinetis MCU的系统安全和闪存保护功能，保护代码和数据免受未经授权的访问或修改。 |
有线通信
有线通信
| 文档和视频 | 说明 |
|---|---|
| AN12377，在从设备模式下调整I²C时序 | 如何配置从设备的I²C时序，以满足适用于包含I²C IP而非LPI2C的Kinetis部件的应用需求。 |
MCUXpresso SDK示例
SDK中提供了几个示例、演示和驱动程序，帮助您快速入门。下面列出了有线通信的一些常见示例。
气泡演示(I²C示例)
演示了板载加速度传感器实现气泡水平仪的基本用法。气泡水平仪利用两个轴直观地显示给定轴上与水平面(0度)的偏差。
路径：
Shell演示(UART示例)
演示如何实现命令行shell应用。
路径：
驱动程序示例
SDK中存在许多驱动程序示例，包括I²C、SPI、LPSCI和UART。
路径：
USB示例
这些示例基于多种USB类，展示其应用方式，可作为开发应用的起点。
路径：
电源管理
电源管理
| 文档和视频 | 说明 |
|---|---|
| AN4631：使用Kinetis L系列的异步DMA特性 | 如何使用低功耗Kinetis L微控制器的异步DMA，并为您的应用节省功耗。 |
| AN4503：Kinetis MCU电源管理 | 何时及如何使用Kinetis低功耗模式。 |
| AN5088：Kinetis L系列电源管理 | 展示了每种电源模式的详细信息，并在SDK电源管理演示中提供了用例示例。同时针对每种电源模式提供了技巧。 |
MCUXpresso SDK示例
SDK中提供了几个示例、演示和驱动程序，帮助您快速入门。下面列出了一些常见的电源管理示例。
电源模式开关演示
演示如何在SDK中使用各种电源模式。
路径：
电源管理器演示
如何更改SDK中的电源模式。
路径：
ADC低功耗演示
演示在低功耗模式下使用ADC外设的方法。
路径：
ADC低功耗异步DMA演示
演示在低功耗模式下使用ADC和DMA外设的方法。
路径：
音频
音频
| 文档和视频 | 说明 |
|---|---|
| USB扬声器用户指南 | 介绍了USB扬声器参考设计的特性和使用方法。 |
MCUXpresso SDK示例
SDK中提供了几个示例、演示和驱动程序，帮助您快速入门。下面列出了一些常见的音频示例。
DSP示例
提供了CMSIS DSP示例，以展示在SDK环境中如何使用CMSIS DSP驱动程序。
路径：
音频演示
枚举录音设备的示例。
路径：
显示器和显卡
显示器和显卡
| 文档和视频 | 说明 |
|---|---|
| AN12570：在K32L2B3 MCU上使用SLCD控制器 | 描述了通过启用SLCD器件来使用片上SLCD控制器的操作方法。 |
MCUXpresso SDK示例
SDK中提供了几个示例、演示和驱动程序，帮助您快速入门。下面列出了一些与显示器和显卡相关的常见示例。
SLCD演示
如何使用SLCD驱动程序。
路径：
设计资源
芯片文档
支持
排除故障
您的板是这样的包装吗？
没问题！您的板是旧封装，闪存存储器中预装了不同的开箱即用演示。
您会看到RGB LED灯在红、蓝和绿三种颜色之间依次切换。一切就绪时，可以进行下一步。
仍然不能用？
试着按步骤继续操作，获得板上运行的其他示例应用。如果仍有问题，请通过 恩智浦技术社区 与我们联系。
培训
想了解更多关于使用FRDM-KL46Z的信息？请查看我们提供的各种培训产品，从在线微型技术课程到动手实践的深入培训，获得帮助。
| 文档和视频 | 说明 |
|---|---|
| 使用MCUXpresso IDE和MCUXpresso配置工具开发基础应用 | 该视频系列分为三部分，介绍使用导入的SDK示例项目或创建新项目时，MCUXpresso IDE和配置工具之间的基础交互。 |
