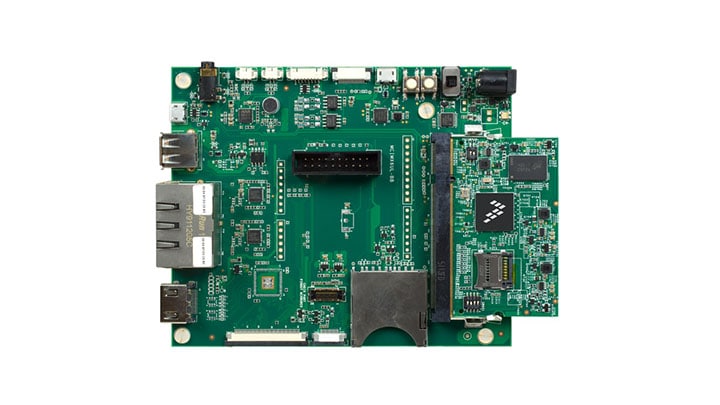

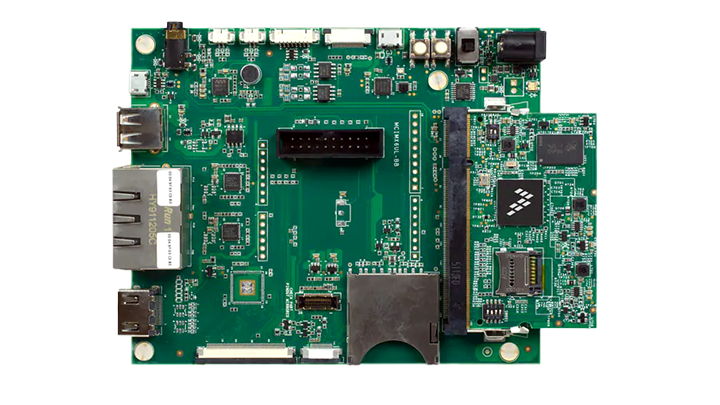

i.MX6UltraLite评估套件

MCIMX6UL-EVK

滚动图片以放大

产品详情

选择区域:

支持的器件

处理器和微控制器

i.MX 6处理器

传感器

运动传感器

特征

处理器

  • i.MX 6UltraLite 696 MHz Arm® Cortex®-A7内核
  • 分立器件

存储器

  • 4 Gb DDR3L SDRAM, 400 MHz
  • 256 MB Quad SPI闪存
  • MicroSD接头
  • eMMC插槽
  • NAND闪存插槽

大小

  • 2.66英寸 x 1.27英寸(6.76 cm x 4.24 cm),4层电路板

显示电路板接口

  • LCD扩展端口接头
  • 用于HDMI传输的HDMI接头和插槽

音频

  • 音频编解码器
  • 3.5 mm立体声耳机输出
  • 板载单声道麦克风输入
  • 双声道音箱输出接头

数据连接

  • 一个USB 2.0 Micro-B OTG接头
  • 一个USB 2.0 Standard-A主机接头
  • 两个以太网(10/100T)接头
  • 双CAN接头
  • SD/SDIO接头

摄像头

  • 并行摄像头接头

传感器

  • 恩智浦MAG3110电子罗盘
  • 恩智浦FXLS8471Q加速度传感器
  • 陀螺仪插槽

调试

  • 20引脚标准JTAG接头
  • UART至Micro USB接头

扩展端口

  • Arduino®接头

尺寸

  • 5.12英寸 x 4.25英寸(13.0 cm x 10.8 cm),4层电路板

购买选项

  • CNY718.25
  • 数量为 1
    • 供货状态: 有货
    • 库存: 4
    • 运单: 正常情况下 1-2个工作日内发货
Buy from NXP从代理商处购买
MCIMX6UL-EVKB-Image

点击展开

  • CNY1,070.19
  • 数量为 1
    • 供货状态: 有货
    • 库存: 20
    • 运单: 正常情况下 1-2个工作日内发货
Buy from NXP从代理商处购买
