Name: 高压开发平台
Price: 690.00 USD
Availability: InStock

产品详情

框图

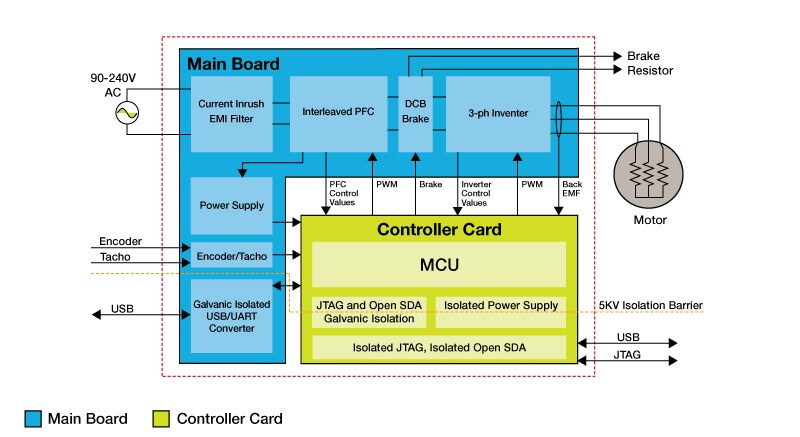

高压开发平台结构框图

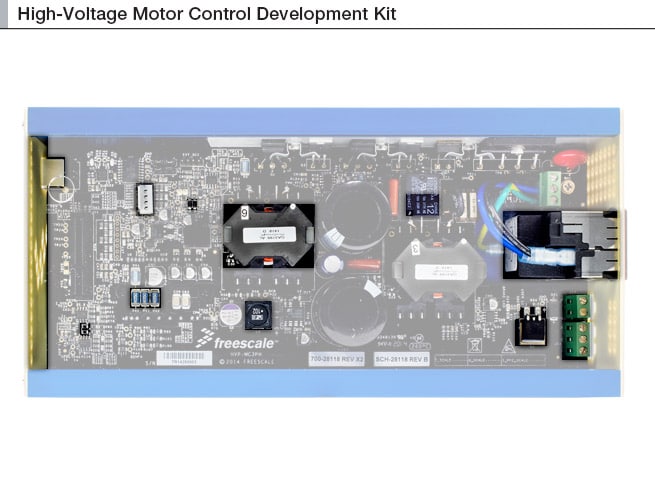

HVP-MC3PH High-Voltage Development Platform Block Diagram

获取框图PDF

支持的器件

处理器和微控制器

KE系列Arm Cortex-M4/M0+

KE1xF: Kinetis KE1xF-168MHz，带CAN的5V高性能微控制器，基于Arm^® Cortex^®-M4

KV系列Cortex-M4/M0+/M7

KV1x: Kinetis® KV1x-75 MHz，入门级3相FOC / 无传感器电机控制微控制器(MCU)，基于Arm® Cortex®-M0+内核
KV3x: Kinetis® KV3x-100–120 MHz, 高级3相FOC / 无传感器电机控制MCU，基于Arm® Cortex®-M4
KV4x: Kinetis KV4x-168 MHz，高性能电机 / 功率变换微控制器(MCU)，基于Arm® Cortex®-M4内核
KV5x: Kinetis® KV5x-240 MHz, 电机控制和功率变换, 以太网, 基于Arm® Cortex®-M7内核的MCU

LPC5500 Arm Cortex-M33

LPC553x: LPC553x/S3x：基于先进模拟Arm^®Cortex^®-M33的MCU系列

32位56F8xxxx系列

MC56F82xxx: MC56F826xx和MC56F827xx数字信号控制器
MC56F81xxx: 高达100MHz的数字信号控制器，带DSASS和运算放大器
MC56F80xxx: 带集成FPU和三角数学引擎的DSC，带OPAMP和正交解码器
MC56F83xxx: 性能级数字信号控制器, USB FS OTG, CAN-FD

特性

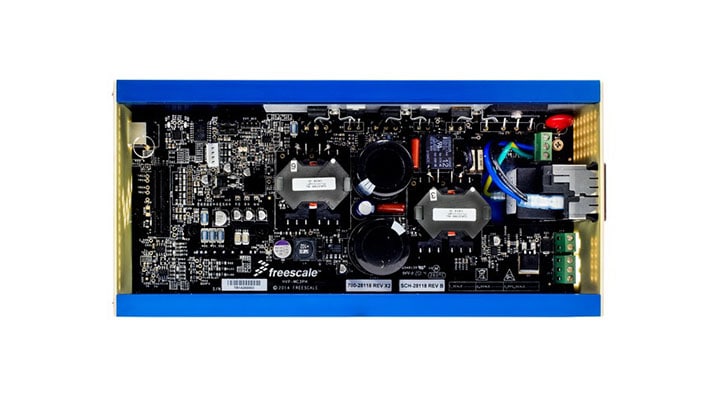

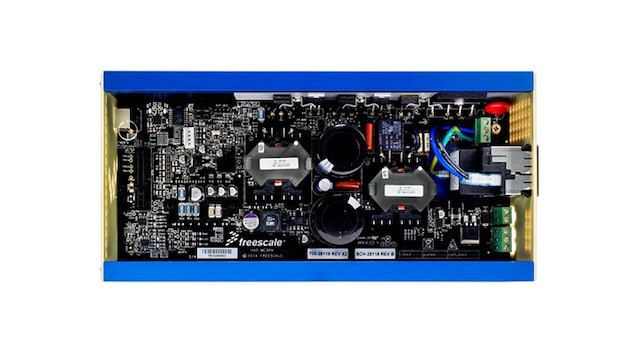

主板(功率模块)

输入电压：85-240V AC，110-390 VDC
输出功率：1kW(不带PFC)，0.8kW(带PFC)
输出峰值电流：8A
模拟传感(输入电压、DCB电压、DCB电流、相电流、反电动势电压、PFC电流、IGBT模块温度监测)
电机速度/位置传感器接口(编码器、霍尔传感器、测速发电机)
过压比较器，带直流切断电阻接口
浪涌电流电路
硬件过流故障保护

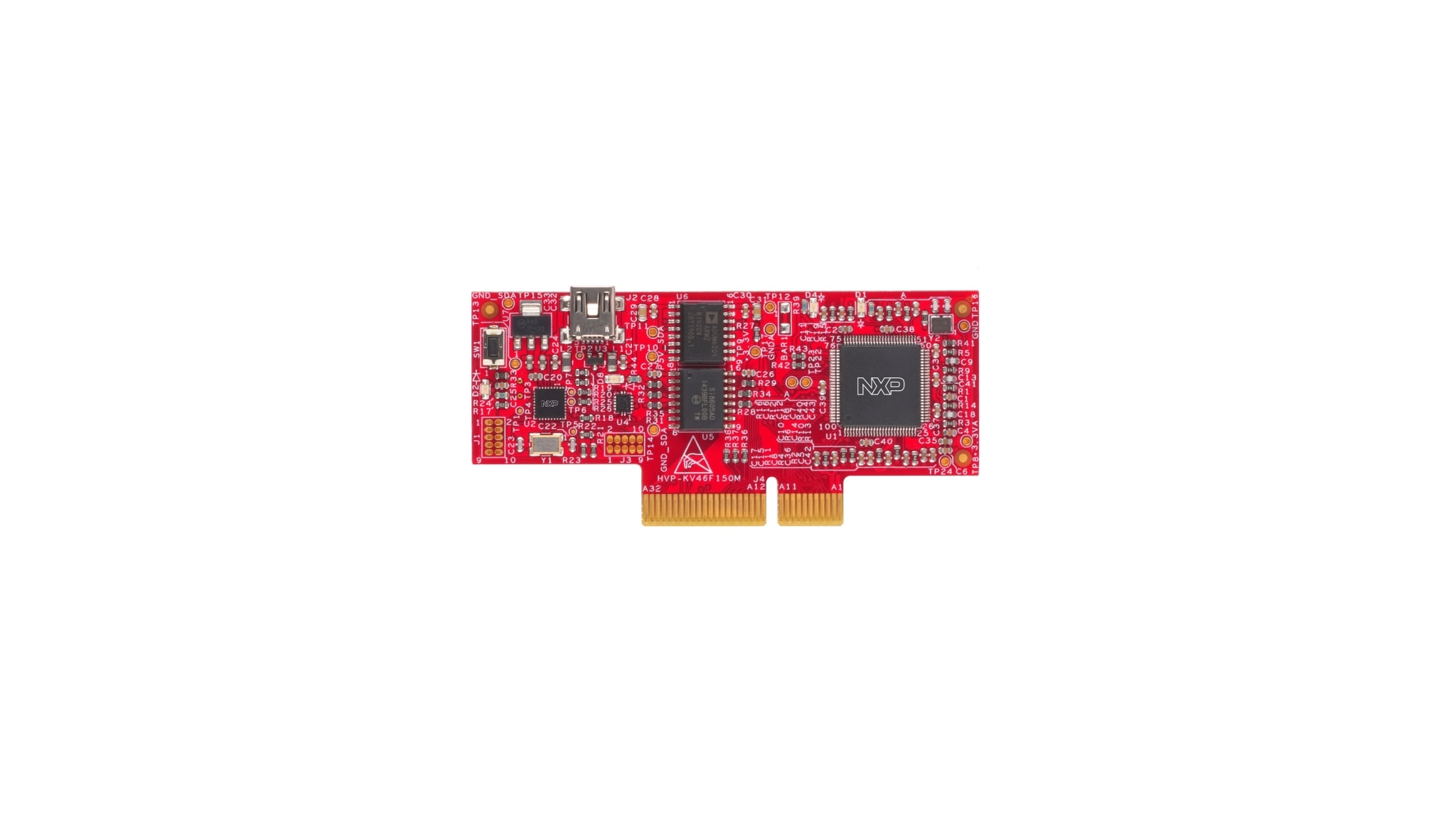

控制器卡

适应目标MCU(KE1xF、KV10、KV31、KV46、KV58、MC56F81768、MC56F80748、MC56F82748、MC56F83783)
SWD/JTAG和SCI隔离，高达5kV
板载隔离电源，支持安全调试
控制器卡支持独立运行
新型OpenSDA调试接口
大容量存储设备闪存编程接口(默认)
P&E Multilink调试接口具有运行控制调试功能并兼容IDE工具
Segger J-Link-Lite支持用户利用J-Link的大多数功能，例如超高速闪存下载和调试，或免费的GDBServer
可通过Mini USB或主板供电

高压开发平台封装选项

部件编号	特性

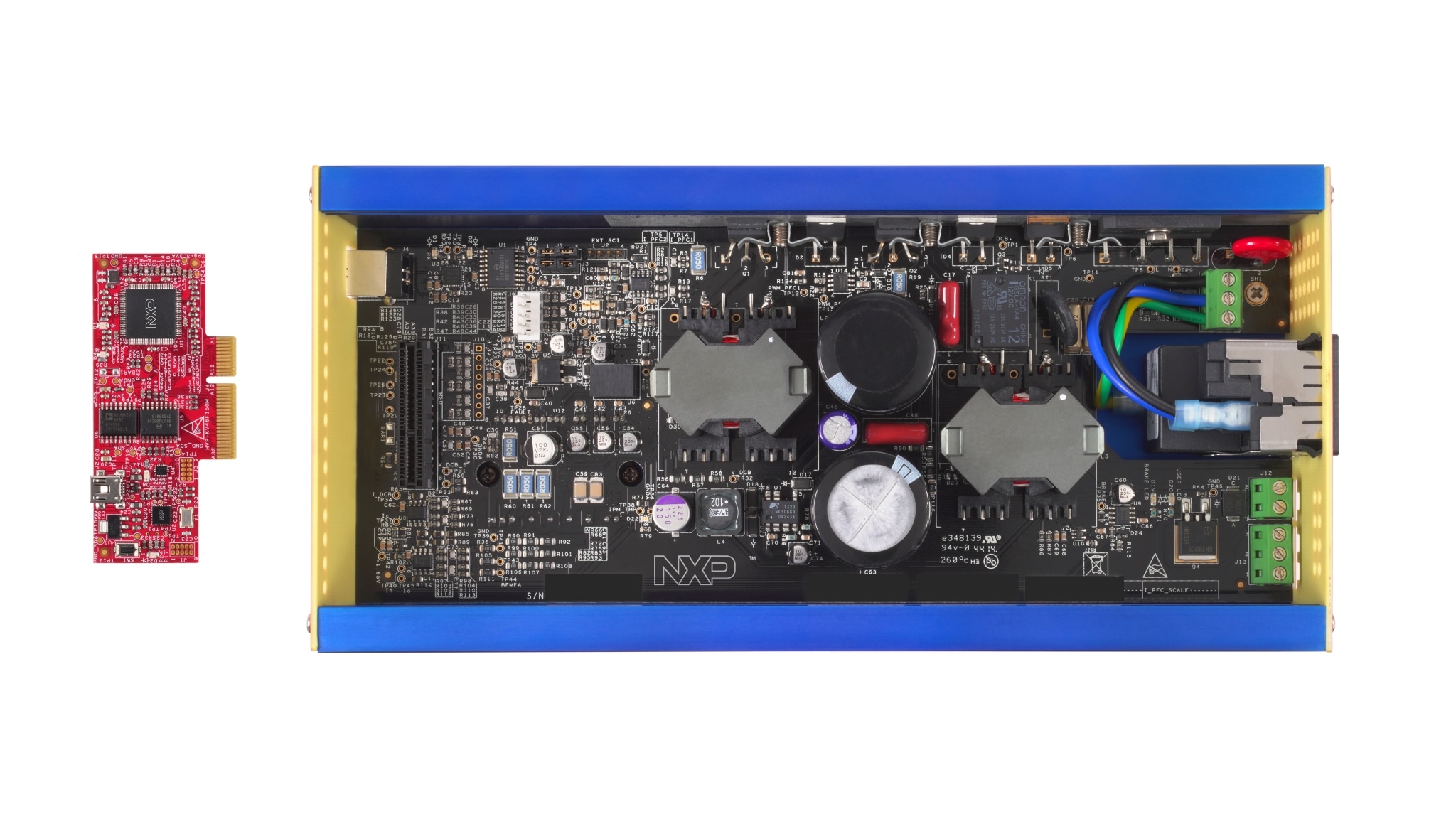

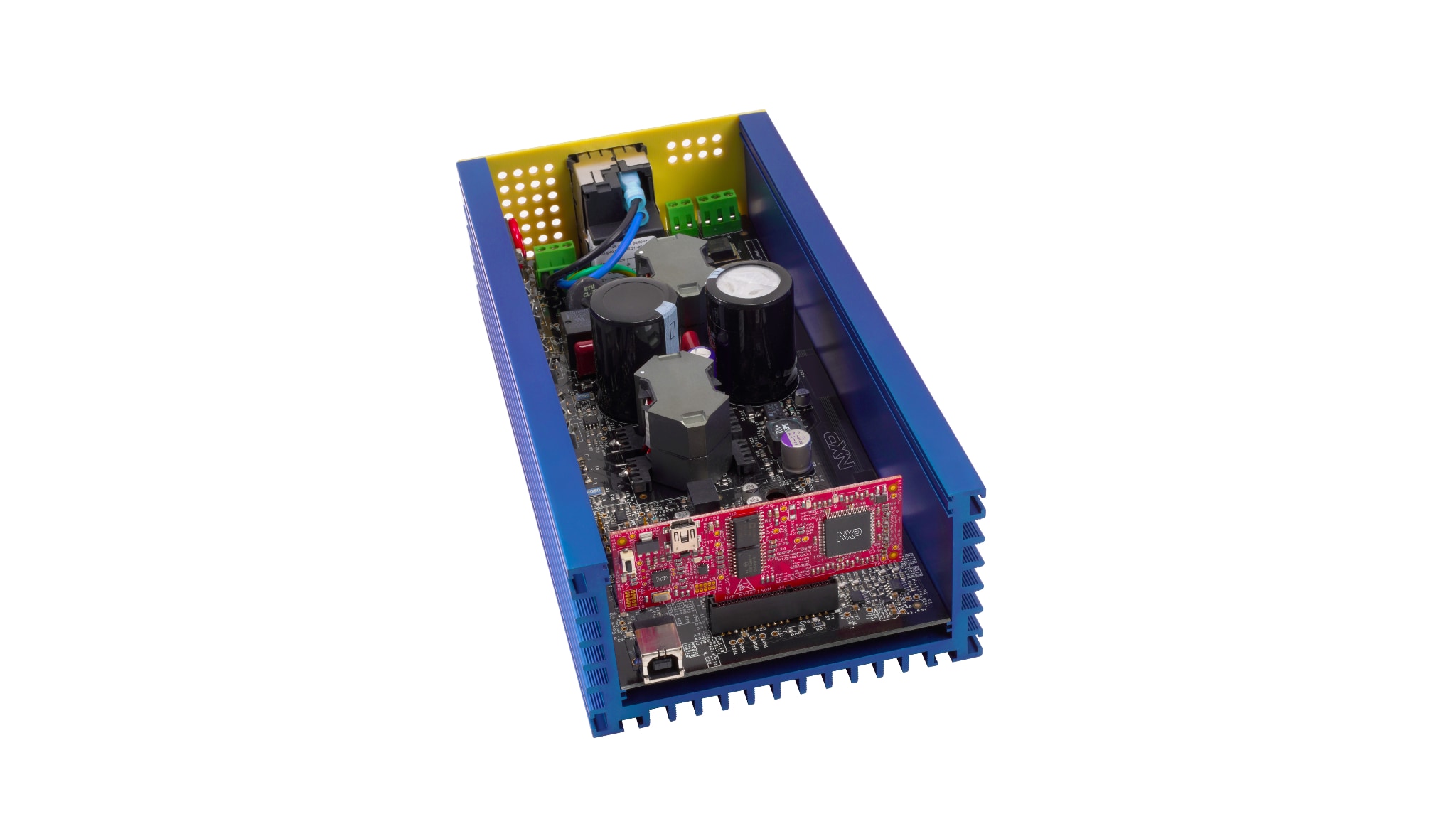

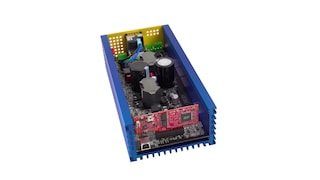

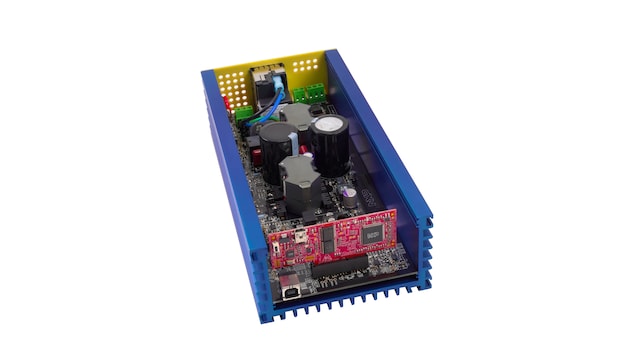

HVP-MC3PH	HVP-MC3PH高压开发平台，包含HVP-KV46F150M控制器卡
HVP-KV58F	KV58 240MHz ARM CortexM7 MCU控制器卡，可选
HVP-KV46F150M	KV46 150MHz ARM Cortex-M4 MCU控制器卡，附带
HVP-KV31F120M	KV31 120MHz ARM Cortex-M4 MCU控制器卡，可选
HVP-KV11Z75M	KV11 75MHz ARM CortexM0+ MCU控制器卡，可选
HVP-KV10Z32	KV10 75MHz ARM Cortex-M0+ MCU控制器卡，可选
HVP-56F83783	MC56F83783数字信号控制器卡，可选
HVP-56F82748	MC56F82748数字信号控制器(DSC)控制器卡，可选
HVP-56F81768	MC56F81768数字信号控制器卡，可选
HVP-56F80748	MC56F80748数字信号控制器卡，可选

Kinetis Designs——参考设计库

该参考设计库包含采用Kinetis MCU的资源和参考设计，能够帮助您快速启动下一个嵌入式项目。

3相PMSM电机控制

3相无刷直流电机控制

3相交流感应电机控制

购买选项

点击展开

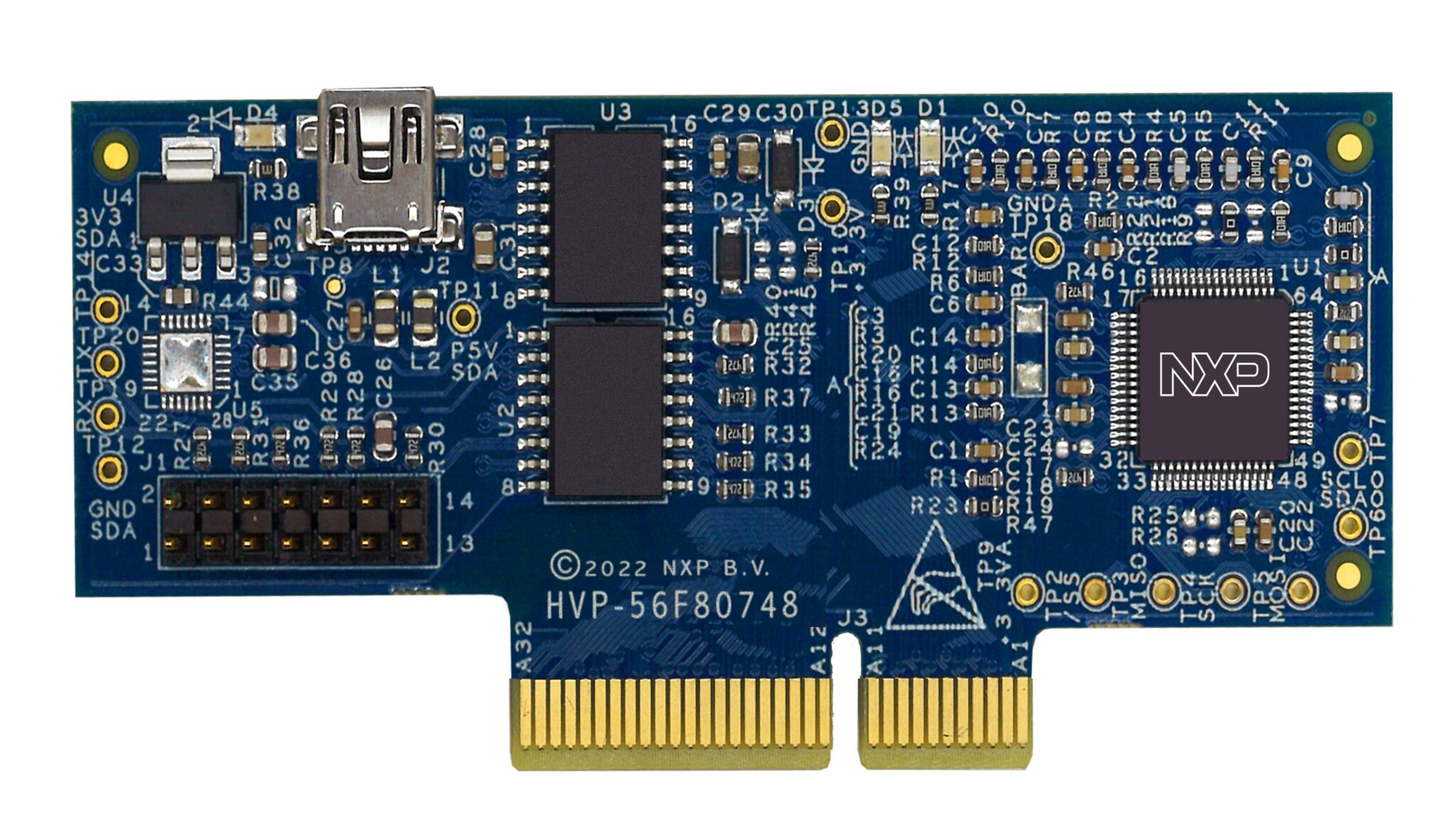

HVP-56F80748
正常供应

Description not available.

扩展板: Yes

$57.50 USD

现货 :7

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

HVP-56F83783
正常供应

High-Voltage Development Platform.

套件包含

高压开发平台控制器卡，32位DSC，100MHz

扩展板: Yes

$57.50 USD

现货 :4

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

HVP-MC3PH
正常供应

High-Voltage Development Platform.

套件包含

HVP-MC3PH高压开发平台(主板)
HVP-KV46F150M控制器卡
USB 2.0线缆，插座A至插头B
USB 2.0线缆，插座A至Mini B
AC线缆：USA/Canada、UK、JPN、EU

扩展板: Yes

$690.00 USD

现货 :3

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

HVP-56F82748
正常供应

High-Voltage Development Platform Controller Card, 32-bit DSC, 100 MHz.

扩展板: Yes

$57.50 USD

现货 :2

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

HVP-KV58F
正常供应

HVP-KV58F.

扩展板: Yes

$57.50 USD

待定库存

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

HVP-KV46F150M
正常供应

High-Voltage Development Platform Controller Card, Kinetis V MCU, KV46, 150 MHz.

扩展板: Yes

$57.50 USD

待定库存

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

HVP-KV11Z75M
正常供应

HVP-KV11Z75M.

扩展板: Yes

$57.50 USD

待定库存

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

HVP-KV10Z32
正常供应

High-Voltage Development Platform Controller Card, Kinetis V MCU, KV10, 75 MHz.

扩展板: Yes

$90.85 USD

待定库存

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

HVP-56F81768
正常供应

Description not available.

扩展板: Yes

$57.50 USD

待定库存

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

HVP-KE18F
停产

HVP-KE18F.

扩展板: Yes

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

HVP-KV31F120M
停产

High-Voltage Development Platform Controller Card, Kinetis V MCU, KV31, 120 MHz.

扩展板: Yes

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.
