Name: S32M24x PMSMBLDC电机控制评估板
Price: 149.00 USD
Availability: InStock

点击图片以展开

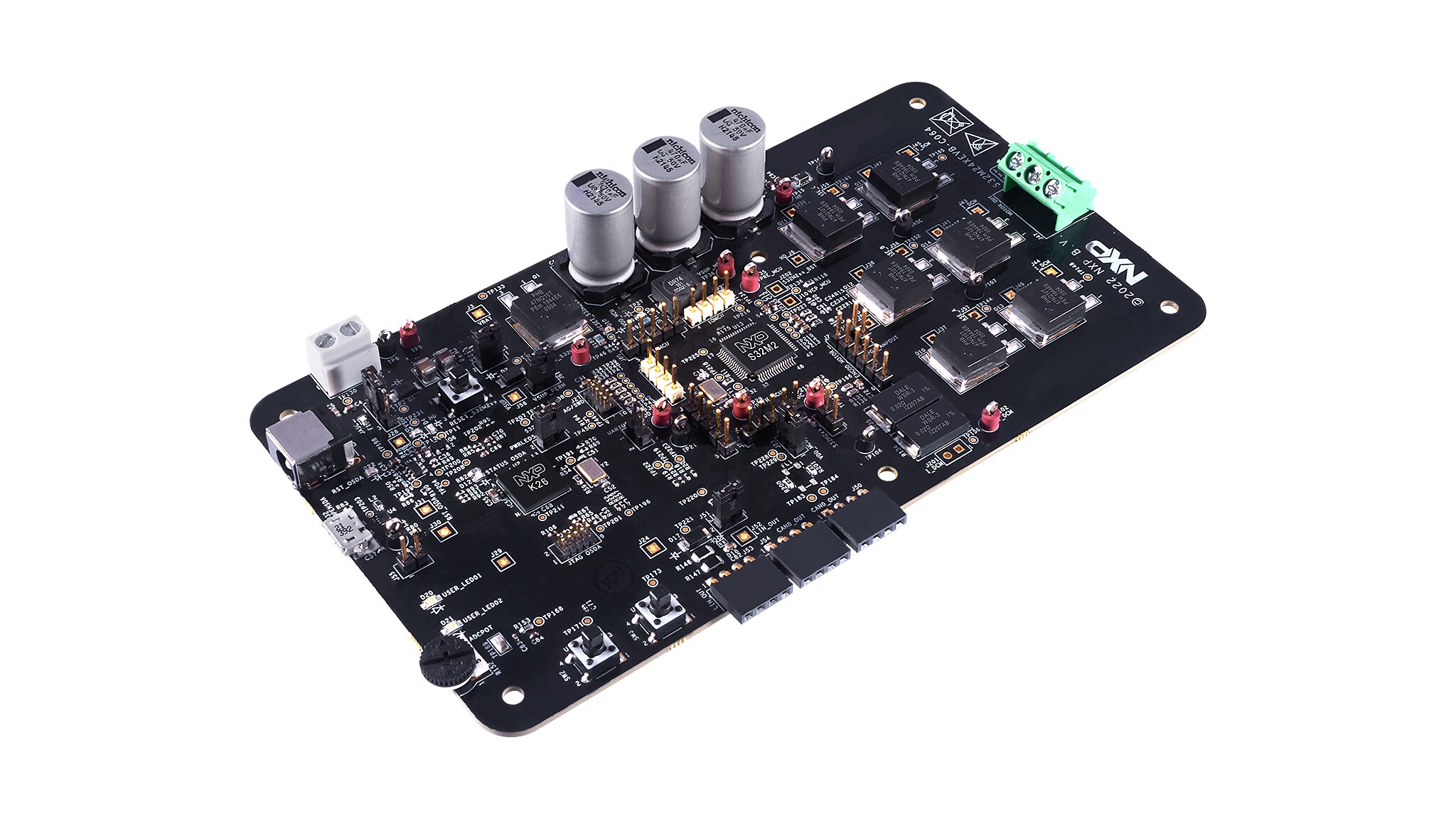

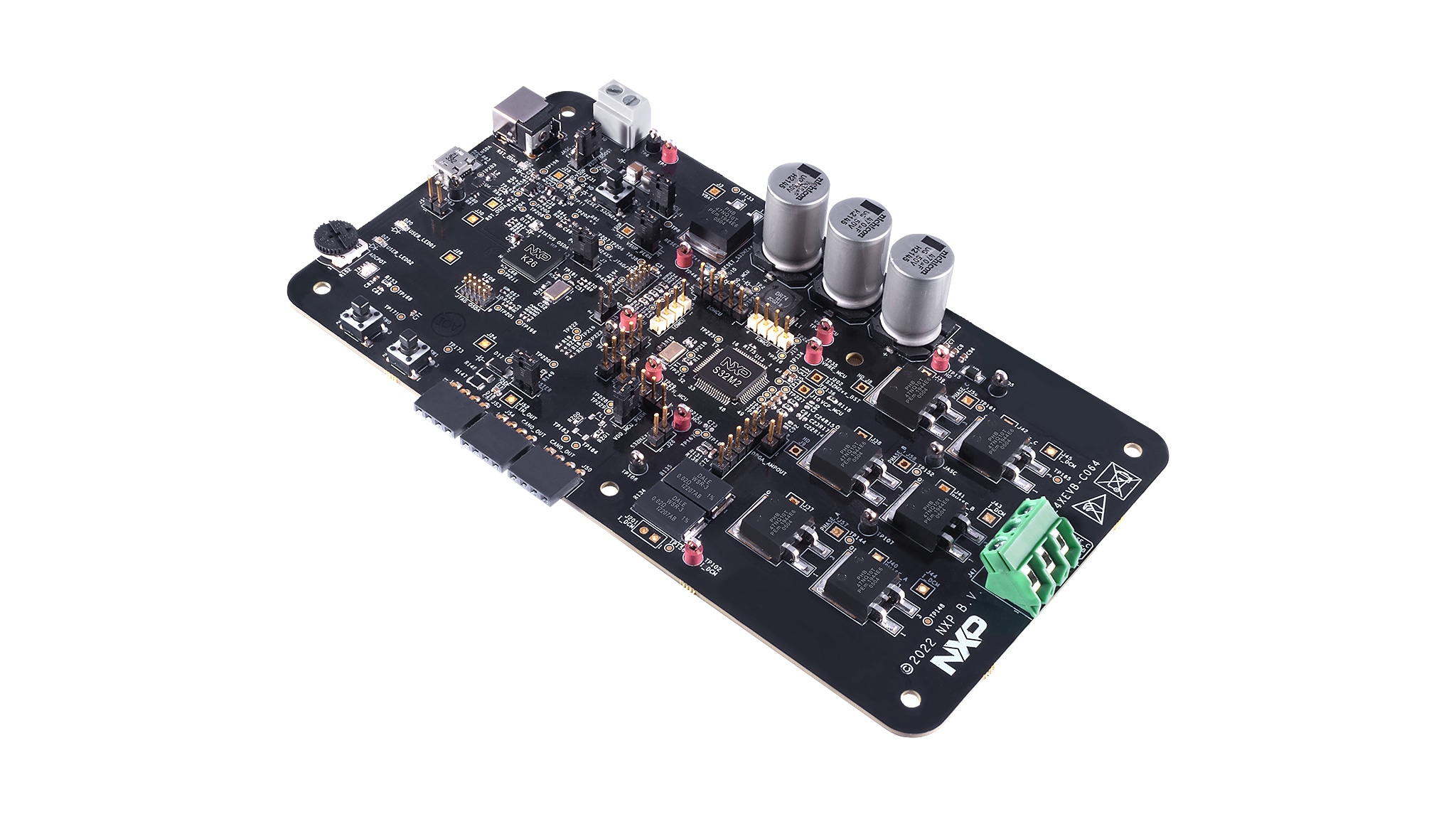

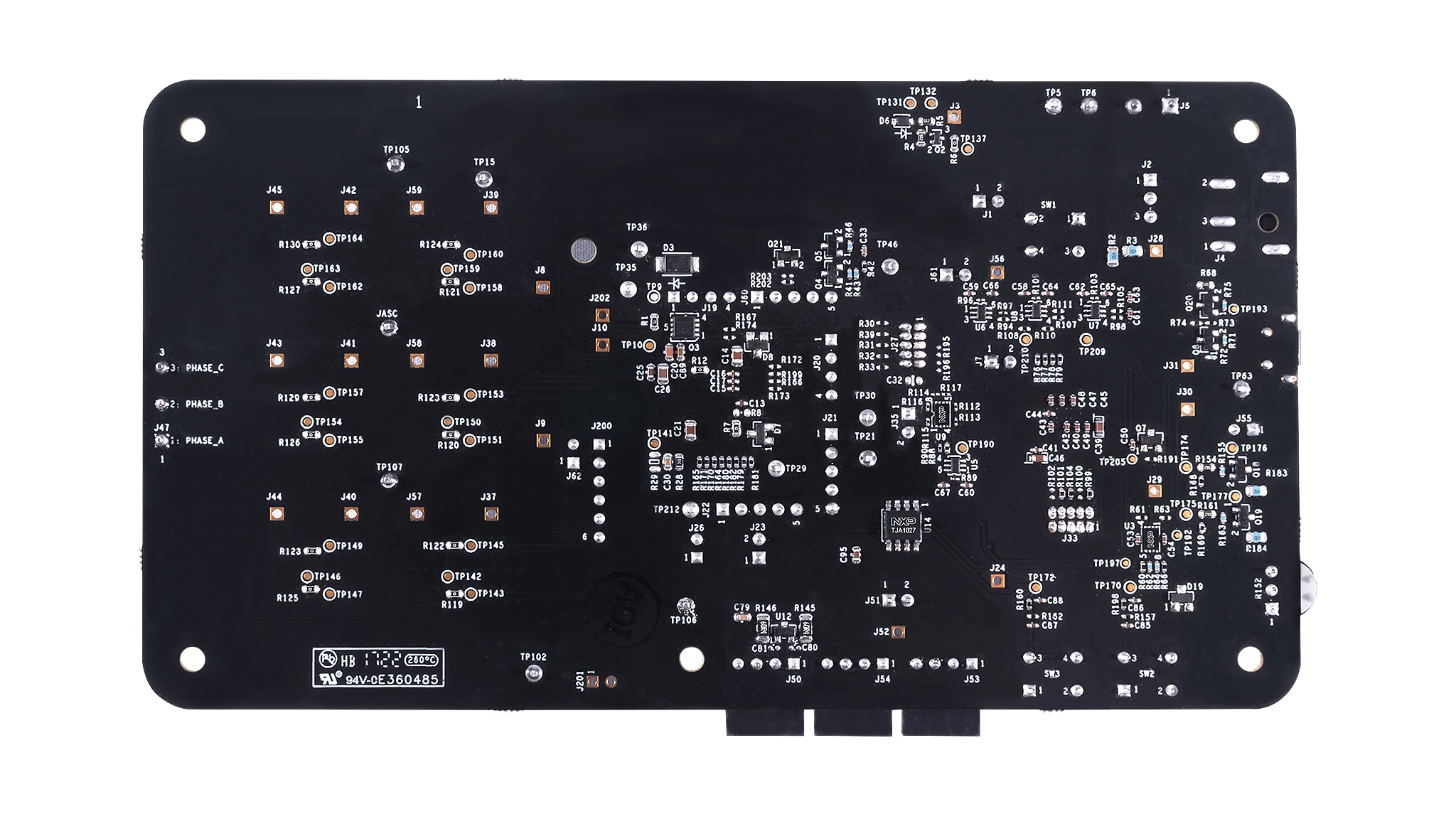

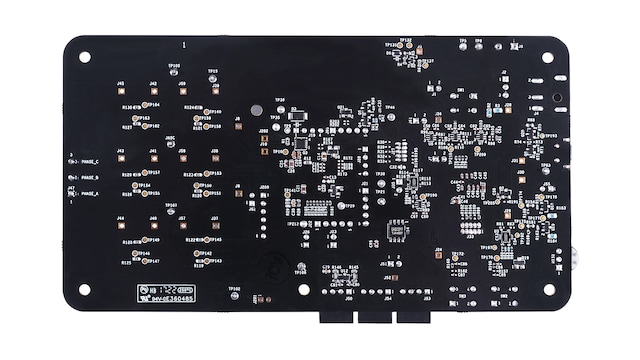

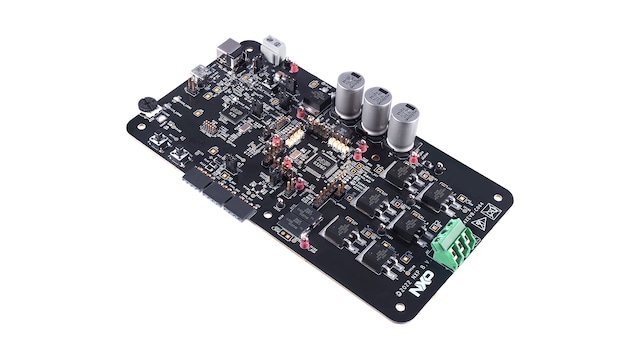

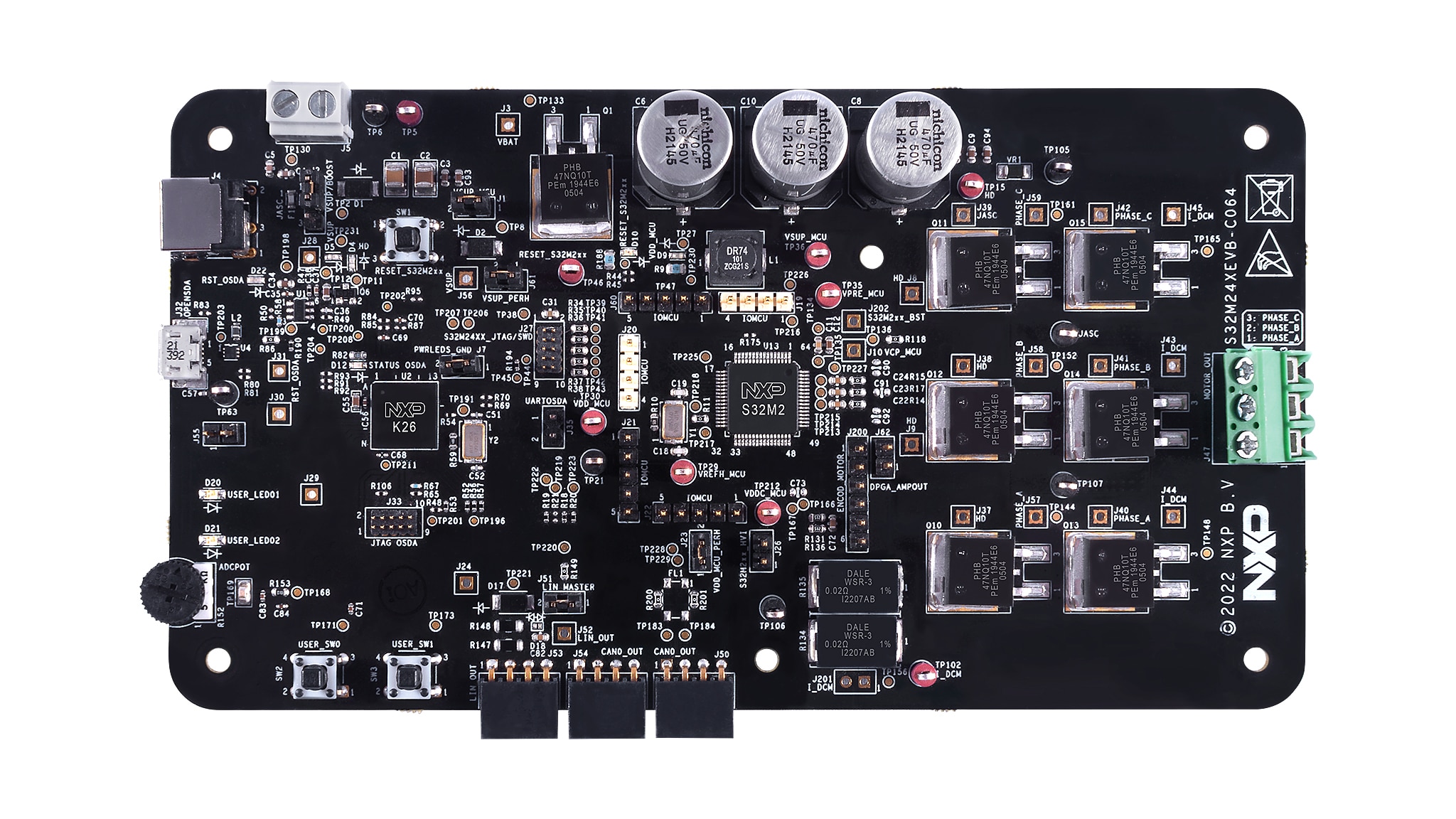

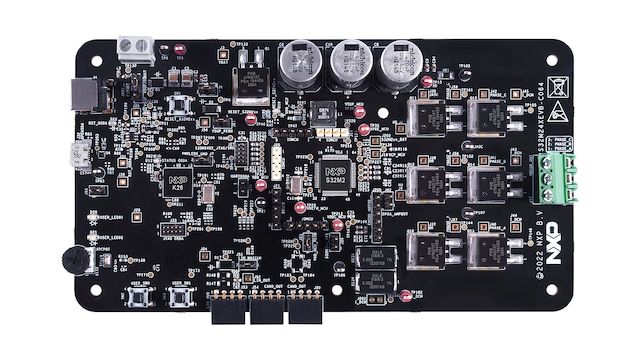

S32M24xEVB-C064和S32M24xEVB-L064是专为三相无刷直流电机(BLDC)和永磁同步电机(PMSM)控制应用设计的评估板，这些应用包括电泵、冷却系统以及天窗或座椅位置调节中使用的执行器。

它基于S32M24x集成解决方案，采用系统级封装(SiP)设计，提供32位Arm® Cortex®-M4 S32K1微控制器和一个模拟芯片，集成了稳压器、栅极驱动器、电流感测功能和LIN/CAN物理层。该评估板使工程师能够实现BLDC和PMSM控制应用的快速原型制作及评估，无需等待最终硬件设计完成。

S32M24xEVB-C064和S32M24xEVB-L064充分利用MCSPTE1AK344应用软件，使用汽车数学和电机控制库(AMMCLib)套件及实时驱动程序(RTD)软件包，提供3相BLDC和PMSM电机控制应用的完整参考实施。

设计文件

软件

产品详情

框图

选择框图:

带LIN接口的S32M24 EVB

带CAN接口的S32M24 EVB

S32M24XEVB FOC应用

-S32M24XEVB FOC Application Block Diagram

S32M24XEVB BLDC六步控制应用

S32M24XEVB BLDC 6-Step Application Block Diagram

获取框图PDF

支持的器件

处理器和微控制器

S32M电机控制集成解决方案

S32M2: S32M2 12V电机控制集成解决方案

K2x / KS2x USB

K26_180: Kinetis^® K26-180 MHz，双高速和全速USB，2MB闪存微控制器(MCU)，基于ARM® Cortex®-M4内核

接口

CAN信号提升

TJA1462: 具有待机模式的CAN信号质量提升(SIC)收发器

汽车LIN解决方案

TJA1027: LIN 2.2/SAE J2602收发器

特性

硬件特性

S32M24xEVB-C064设计用于三相PMSM或BLDC电机，内置CAN物理层，外接LIN物理层
S32M24xEVB-L064设计用于三相PMSM或BLDC电机，内置LIN物理层，外接CAN物理层
位置/速度传感器选项：编码器、霍尔传感器或无传感器技术
电压/电流传感器：直流母线电压和电流、相电压、BEMF电压、过流/过压/过温保护

软件兼容性

具有弱磁控制功能的磁场定向控制(FOC)，用于正弦波电机(PMSM)
梯形电机(BLDC)的六步换向

提供面向非AUTOSAR®应用的ANSI C示例和基于模型的设计

汽车数学和电机控制库(AMMCLib)：基于预编译软件库模块构建的控制算法
S32 Design Studio for S32 PlatformIDE和S32M24x实时驱动程序(RTD)：基于S32M24x RTD在S32DS中创建的示例软件
FreeMASTER和电机控制应用调优(MCAT)工具：控制结构不同层级的应用调优和变量跟踪

S32M24xEVB-C064接口

CAN(FD)物理层集成在S32M2中

S32M24xEVB-L064接口

LIN物理层集成在S32M2中

调试接口

板载PEmicro调试器(micro-USB连接器)，带有用于串行通信的虚拟COM端口
10引脚JTAG/SWD连接器

使能工具

基于ANSI-C的示例软件，可在基于S32M24x RTD驱动程序的S32 Design Studio for S32 Platform中创建
基于S32M24x RTD驱动程序的基于模型的设计工具箱(MBDT)示例软件
支持FreeMASTER可视化/配置
软件包的MCAT工具部分
通过S32DS配置工具(CT)生成的MCU外设初始化

购买选项

点击展开

S32M24XEVB-L064
正常供应

S32M24XEVB-L064 is now FRDM-A-S32M244L, joining the FRDM ecosystem.

套件内含物

S32M24XEVB-L064评估板设计用于三相PMSM或BLDC电机，内置LIN物理层，外接CAN物理层

处理: Arm® Cortex®-M4

$149.00 USD

现货>100

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

S32M24XEVB-C064
正常供应

S32M24XEVB-C064 is now FRDM-A-S32M244, joining the FRDM ecosystem.

套件包含

套件内含物

S32M24xEVB-C064评估板设计用于三相PMSM或BLDC电机，内置CAN物理层，外接LIN物理层

处理: Arm® Cortex®-M4

$149.00 USD

现货 :81

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

文档

快速参考恩智浦文档类别

6 文件

紧凑列表

AN14454: 3-phase Sensorless PMSM Motor Control with S32M244 Application Note[AN14454]

PDFOct 19, 2024版本更新 1.0
AN14116 Hardware Design Guidelines for S32M2xx Microcontrollers[AN14116]

PDFOct 1, 2023版本更新 1.0
使用FreeRTOS控制电机[AN12881]

PDFMay 12, 2020版本更新 0

S32M24xEVB-L064 Evaluation Board Hardware User Manual[S32M24xEVB-L064_HW-UM]

PDFOct 22, 2024版本更新 A1
S32M24xEVB-C064 Evaluation Board Hardware User Manual[S32M24xEVB-C064-HW-UM]

PDFOct 22, 2024版本更新 A1

Getting Started with the S32M24XEVB Evaluation Board[GS-S32M24XEVB]快速入门

HTMLOct 24, 2024
