绝对数字压力传感器（20至110kPa）

MPL3115A2

滚动图片以放大

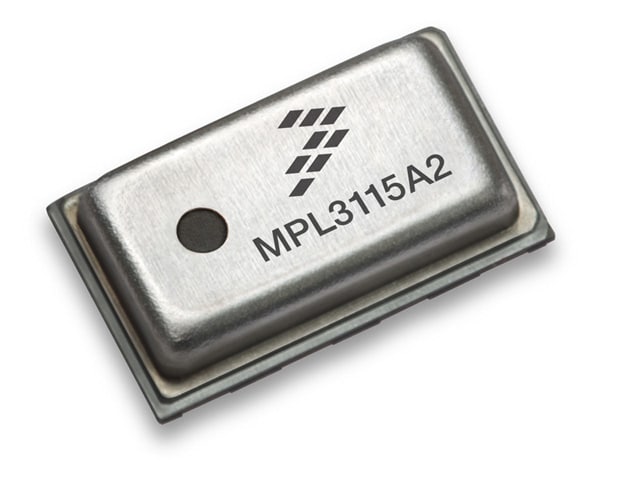

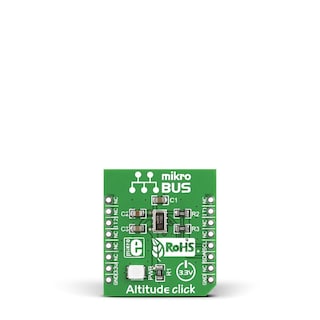

MPL3115A2是带有I2C接口的紧凑型压阻式绝对压力传感器。
MPL3115支持从20kPa到110kPa的广泛压力范围，涵盖了地球上所有的地面高度。
内部完全补偿的MEMS与嵌入式高分辨率24位等效ADC相结合，可提供精确的压力[帕]/高度[米]和温度[摄氏度]数据。MPL3115A2在内部完成处理，去除了MCU的补偿和单位转换负载，从而简化了系统设计。

MPL3115A2的高级ASIC代码具有多个用户可编程模式，例如省电模式、中断和自动数据采集模式（包括可编程的采集周期时序），以及仅轮询模式。典型的有功供电电流为40uA/秒，具有稳定的10cm输出精度。

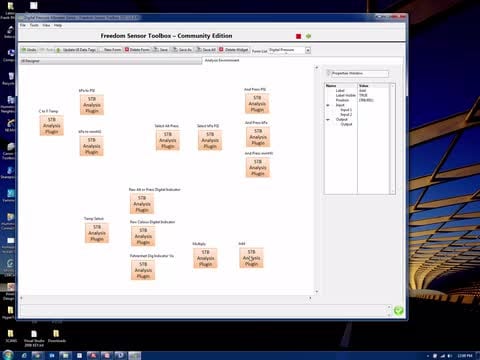

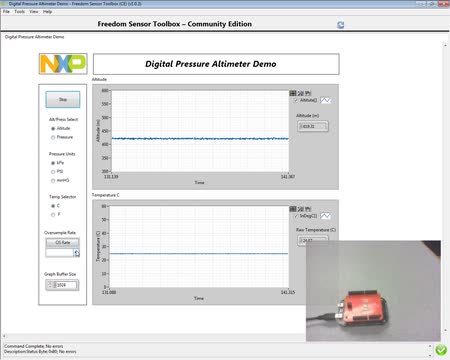

产品详情

选择区域:

框图

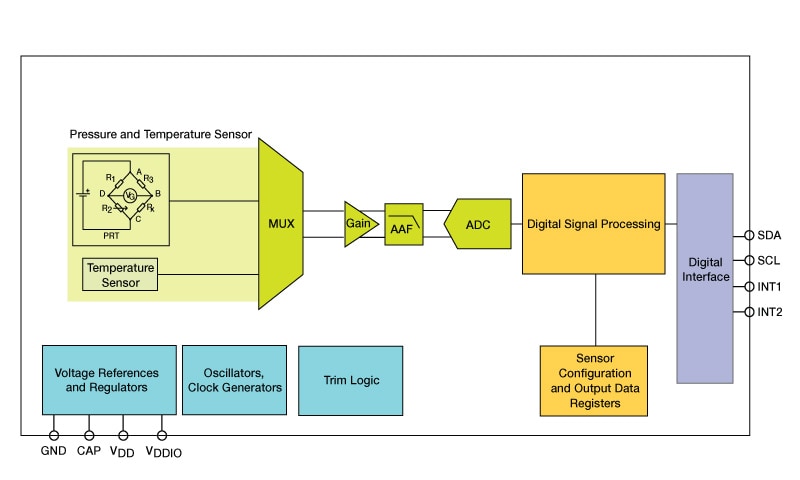

MPL3115A2结构框图

MPL3115A2 Block Diagram
获取框图PDF

特性

主要特性

  • 校准后的压力范围：50kPa至110kPa绝对压力
  • 压力范围：50kPa至110kPa绝对压力
  • I2C数字输出接口（高达400kHz）
  • 内部完全补偿
  • 可编程中断
  • 1.95V至3.6V电源电压，内部稳压
  • 1.6V至3.6V数字接口电源电压
  • 工作温度范围：-40°C至+85°C
  • 5mmx3mmx1.1mmLGA封装（1.25mm引脚间距）
  • 符合MSL1要求

直接读数

  • 压力：20位测量[帕]
  • 高度：20位海拔测量[米]
  • 温度：12位测量[°C]

自动数据采集

  • 嵌入式32采样FIFO
  • 采用FIFO方式记录最多12天的数据
  • 1秒至9小时数据采集频率
