绝对数字压力传感器（50至115千帕）

MPL115A 正常供应
  • 建议不要在新设计中使用本页介绍的产品。

滚动图片以放大

MPL115A是一款带数字输出的简单气压计，适用于低成本的应用。它采用带调节集成电路的MEMS压力传感器 ，提供精确的压力数据。MPL115A有一个集成模数转换器(ADC)，通过串行外设接口(SPI) (MPL115A1)或I²C (MPL115A2)端口提供数字化温度和压力传感器输出。校准数据保存在板载ROM上，被主微控制器用来对原始传感器数据进行补偿运算，并可以随时存取。校准数据一般在主微控制器首次启用该传感器时获取。MPL115A1可作为SPI从器件运行，总线速率高达8 Mbps 。MPL115A2作为I²C目标器件运行，总线速率可达400 Kbps（快速模式）。两个版本均采用5.0 mm x 3.0 mm x 1.2 mm最大LGA封装，规定的工作温度范围为-40ºC至105ºC。所有封装采用表面贴装，符合RoHS规范。

产品详情

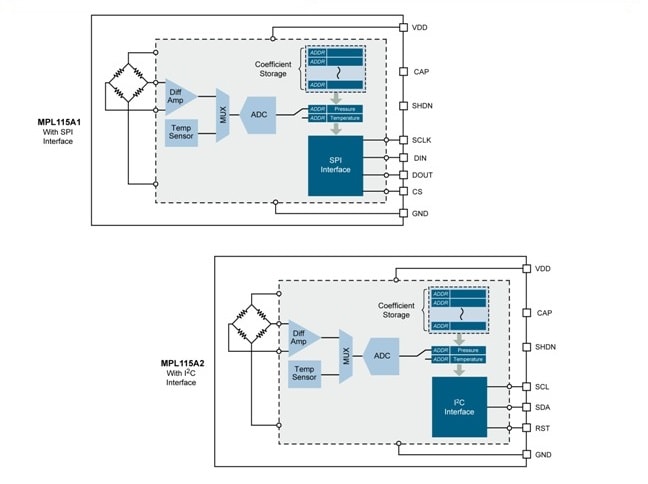

框图

MPL115A压力传感器结构框图

MPL115A Pressure Sensor Block Diagram
获取框图PDF

功能

  • 数字化的压力和温度信息加上设置的校准系数，供主微控制器使用。
  • 工厂校准
  • 50 kPa至115 kPa范围内的绝对压力
  • 精确到1 kPa
  • 2.375至5.5v电源电压
  • 集成式ADC
  • SPI或I²C接口
  • 单调压力和温度数据输出
  • 封装采用表面贴装，符合RoHS规范
