MCX N94x和N54x MCU，搭载了两个Arm®Cortex ®-M33内核，具有EdgeLock®安全子系统和神经处理单元

MCX-N94X-N54X
  • 试生产
  • 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。

滚动图片以放大

MCX N94x和MCX N54x基于高性能Arm® Cortex®-M33内核，采用双核架构，主频高达150 MHz，具有可供配置的带ECC检测的RAM以及高达2MB闪存、并集成一个DSP协处理器和一个专有神经处理单元(NPU)。与单独的CPU内核相比，集成的NPU可提供高达30倍的机器学习（ML）吞吐量提升，从而能够减少系统唤醒的时间，并降低整体功耗。

多核设计提高了系统性能并降低了功耗，它将工作负载智能、高效地分配到模拟和数字外设。这两个系列受到广泛采用的MCUXpresso软件和工具套件支持，可优化、简化和帮助加快嵌入式系统开发。

MCX N94x系列面向工业应用，具有更广泛的模拟和电机控制外设，而MCX N54x系列面向消费电子和物联网应用，带有多种外设，包括带PHY的高速USB，SD卡，智能卡接口等。

产品详情

选择区域:

框图

选择框图:

MCX N94x MCU

MCX N94x MCUs

MCX N54x MCU

MCX N54x MCUs
获取框图PDF

特性

内核平台

  • Arm® Cortex®-M33,150 MHz（双核）
  • DSP加速器（PowerQUAD，带协处理器接口）
  • SmartDMA
  • N1-16神经处理单元（NPU）
  • Coolflux BSP32（编程为PLC）

内存

  • 高达2MB的片上闪存（2个1MB Bank）
    • 支持Flash交换和写入时读取
  • 带有16KB RAM的缓存引擎
  • 高达512KB的RAM，可配置为带ECC的416 KB存储器（支持单位校正双位检测）
    • 4个8KB ECC RAM即使在VBAT模式下也可以工作
  • FlexSPI，带16 KB高速缓存，支持XIP、八路/四路SPI闪存、HyperFlash、HyperRAM、Xcela内存类型

外设

  • 模拟
    • 2个16位ADC
    • 每个ADC可用作两个单端输入ADC，或者一个差分输入ADC
    • 在16位模式下高达 2 Msps ，在12位模式下高达3.3 Msps
    • 每个ADC所连接的内置温度传感器。
    • 3个高速比较器，17个输入引脚和8位DAC作为内部参考
      • 2个CMP即使在深度断电模式下也能正常工作
    • 两个12位DAC，采样速率高达1.0 MS/s。
    • 一个14位DAC，采样速率高达10 MS/s。
    • 可以将3个功率放大器配置为：
      • 可编程增益放大器
      • 差分放大器
      • 仪表放大器
      • 跨导放大器
    • 高精度VREF ±0.15 %和15 ppm/°C漂移
  • 定时器
    • 5个32位标准通用异步定时器/计数器，最多支持4个捕获输入和4个比较输出、PWM模式和外部计数输入。可选择特定的定时器事件，以生成DMA请求。
    • SCTimer/PWM
    • LPTimer
    • 频率测量定时器
    • 多速率定时器
    • 窗口看门狗定时器 (WWDT)
    • 带日历的RTC
    • 微型计时器
    • 操作系统事件定时器
  • 通信接口
    • USB高速接口（主机/设备)，带片上HS PHY
    • USB全速接口（主机/设备），带片上FS PHY、USB设备
    • uSDHC（Micro SD高速卡接口）
    • 10个LP Flexcomm，每个都支持SPI、I2C、UART
    • 2个支持FD的FlexCAN接口、2个I3C、2个SAI
    • 1个具有QoS的以太网接口
    • 1个FlexIO可编程接口，可作为各种串行和并行接口，包括但不限于显示驱动程序和摄像头接口
    • 2个EVM智能卡接口
    • 可编程逻辑单元（PLU）
  • 电机控制子系统
    • 2个eFlexPWM，每个有4个子模块，提供12个PWM输出
    • 2个正交编码/解码器(ENC)
    • 1个事件生成器（AND/OR/INVERT）模块，支持多达8个输出触发器
    • SINC滤波器模块（3阶，5通道，中断信号与PWM的连接）

安全

  • EdgeLock® 安全子系统（ELS S50）
    • AES-256、安全散列算法（SHA）2、RNG
    • ECC-256（ECDSA、ECDH）
  • PKC（非对称加密加速器）
  • RoT密钥的SRAM PUF
  • PRINCE实时加密/解密内部和外部闪存
  • 受保护的闪存区域（PFR）
  • DICE和UID以及调试验证
  • 2个代码看门狗
  • 篡改检测
    • 8个防篡改引脚
    • 主动和被动篡改引脚检测
    • 电压篡改检测
    • 温度篡改检测
    • 时钟篡改检测

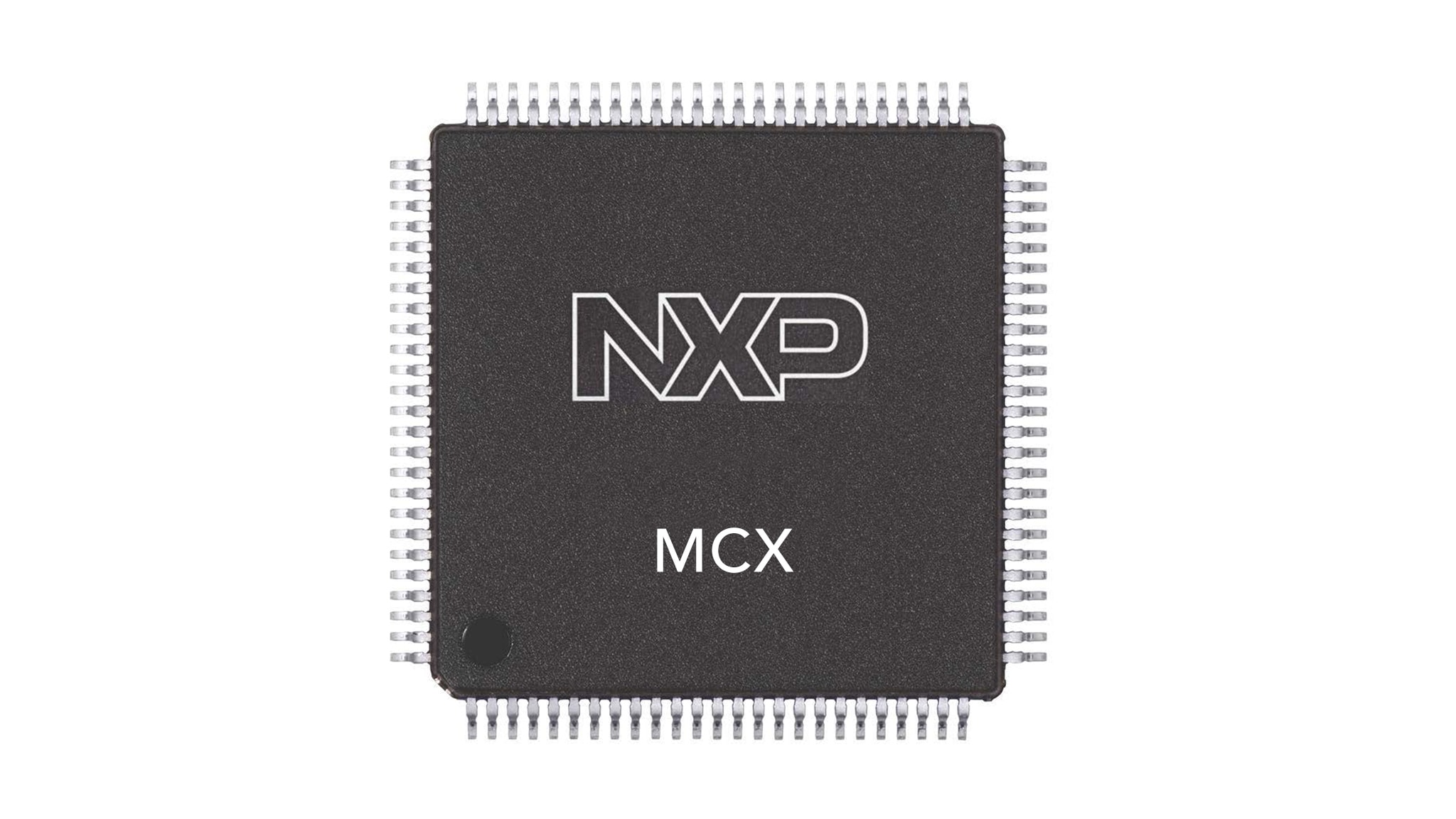

封装

  • VFBGA184（9x9mm）和HLQFP100（14x14mm）

软件和工具

  • MCUXpresso配置工具——全面的系统配置工具，包括引脚、时钟、SDK构建工具等。
  • MCUXpresso SDK——开源软件开发套件(SDK)，专为选择处理器和评估板而构建。
  • MCUXpresso IDE——易于使用的集成开发环境(IDE)，用于创建、构建、调试和优化应用。
  • 实时操作系统
    • Zephyr
    • FreeRTOS
    • Azure
