8位段式 LCD S08LG32和 S08LG16 MCU

MC9S08LG 系列8位微控制器可驱动多达296段的段式液晶显示屏(LCD)。5V段式LCD MCU LG32和 LG16 器件提高了性能，并具有灵活的引脚功能，可满足电表、家用电器、HVAC系统和入门级仪表盘等各种工业和汽车应用需求。

数据手册

参考手册

产品详情

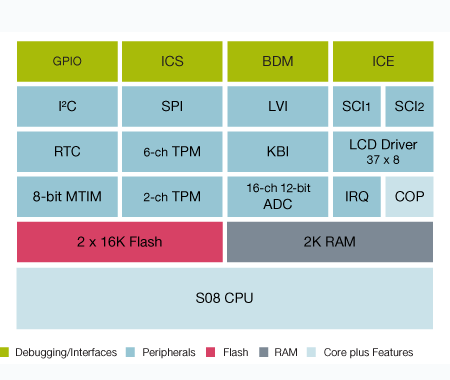

框图

S08LG Microcontroller Block Diagram

获取框图PDF

特征

S08中央处理单元(CPU)

5V条件下HCS08 CPU频率高达40 MHZ，工作温度-40ºC至+85ºC
附加了后台指令(BGND)的HCS08指令集

LCD驱动器和内部电荷泵

集成LCD驱动支持标准3V和5V LCD显示屏
可配置8 x 37或4 x 41段式显示屏
低功耗闪烁模式
同时支持内部电荷泵模式和RBIAS模式
前板(FP)和背板(BP)重新分配
能够在STOP3和STOP2模式运行
LCD驱动器引脚可与通用IO和其他功能复用

电磁干扰/兼容性 (EMI/EMC)

用于80和64引脚器件的多个VDD、VSS对
稳定可靠的I/O设计

片上存储器

由两个独立的阵列组成的高达32 KB闪存，在整个工作电压和温度范围内均可进行读取/编程/擦除操作
2V至5.5V RAM

外设

模数转换器(ADC)—16通道，12位分辨率
- 2.5 µs转换时间
- 自动比较功能
- 内置温度传感器
- 内部带隙参考通道
- 停止模式可运行
定时器— MTIM
- 简单的8位定时器，有4个软件可选的时钟源
- 可编程中断
一个2通道(TPM1)和一个6通道(TPM2)，每个通道可选择用于捕捉输入、比较输出、缓冲沿或中心对齐PWM
2个串行通信接口(SCI)
- 异步通信
- 13位间隔选项
- 灵活的波特率发生器
- 双缓冲的接收和发送及可选 HW奇偶校验和生成
串行外设接口(SPI)
- 一个带全双工或单线双向的模块
- 双缓冲的接收和发送
- 主模式或从模式
- MSB优先或LSB优先可切换
I²C，最大总线负载时最高达100 kbps
- 多主设备运行，可编程从设备地址
- 中断驱动的逐字节数据传输
- 支持广播模式和10位寻址
实时计数器(RTC)模块
- 一个8位计数器
- 一个8位比较器
- 多个基于二进制和十进制的预分频器
- 3个时钟源
- 一个可编程的周期性中断

输入/输出

多达69个通用输入/输出(GPIO)引脚，其中两个引脚只输出。
8个键盘中断引脚(KBI)，极性可选，带 KBI中断
IRQ：外部引脚，用于从低功耗模式唤醒

系统保护

计算机正常运行(COP)看门狗模块复位，可选择采用专用的1 kHz内部时钟源或总线时钟来运行
带复位或中断功能的低电压检测；开始点可选择
带复位功能非法操作码和非法地址检测
闪存块保护

开发支持

单线后台调试接口
断点功能
ICE调试模块
- 3个比较器
- 9个触发模式
- 8个深度FIFO用于存储流程更改地址和纯事件数据
- 支持标记和强制断点

产品长期供货计划

本产品包含在恩智浦产品长期供货计划中，自推出后至少保证15年供货

汽车电子
- 基础型/低端仪表板
- 暖通空调(HVAC)
- 汽车音频系统
- 中央网关/车内网络

消费电子
- 洗衣机
- 电冰箱
- 室内空调系统
- 小型设备
- 烹饪电器
- 洗碗机

工业
- 燃气表和水表
- 低端电表
- 人机接口(HMI)
- 暖通空调与控制系统
- 安全系统
- 电力仪表
- 仪器仪表

文档

快速参考文档类别.

1-5 / 24 文件

^简介
MC9S08LG32 Industrial Fact Sheet亮点

PDF版本 0Mar 18, 2009156.4 KBMC9S08LG32FS英语
^数据手册
MC9S08LG32 Series - Data Sheet亮点
PDF版本 10Jul 6, 20152.7 MBMC9S08LG32英语
适用产品
^简介
MC9S08LG汽车电子系列器件简介亮点

PDF版本 16.2 MBMC9S08LG32FAMFS中文, 英语
^参考手册
MC9S08LG32, MC9S08LG16 - Reference Manual亮点

PDF版本 5Aug 13, 20096.0 MBMC9S08LG32RM英语
请登录
^参考手册
Cluster for Motor Bikes and Four Wheelers using MC9S08LG32

ZIP版本 0Dec 16, 2009422.0 KBDRM107SW英语
请登录
^参考手册
Cluster for Motor Bikes and Four Wheelers using MC9S08LG32 Designer - Reference Manual

PDF版本 0May 19, 20092.5 MBDRM107英语
请登录
^参考手册
HCS08 Family Reference Manual

PDF版本 2May 4, 20074.9 MBHCS08RMV1英语
请登录
^应用笔记
AN4752: FreeMASTER Usage, Serial Driver Implementation – Application Note

PDF版本 0May 31, 20132.2 MBAN4752英语
请登录
^应用笔记
AN4753: Rational ClearCase Use in CodeWarrior 10.3 – Application Note

PDF版本 0May 30, 2013477.3 KBAN4753英语
^应用笔记
AN4617: Human-Machine Interface (HMI) Design Using HVAC Platform – Application Note

PDF版本 0Oct 18, 2012499.5 KBAN4617英语
^应用笔记
AN4478, Software Real Time Clock Implementation on MC9S08LG32 - Application Notes

PDF版本 0Mar 4, 2012620.7 KBAN4478英语相关文件: AN4478SW
^应用笔记
Interfacing an LCD with the MC9S08LG32

PDF版本 1Feb 25, 2009299.9 KBAN3802英语
^应用笔记
Interfacing Stepper Motor with MC9S08LG32

PDF版本 1Feb 25, 2009522.1 KBAN3817英语
^应用笔记
Stepper Motor Motion Control Driver for MC9S08LG32

PDF版本 0Feb 25, 2009425.5 KBAN3828英语相关文件: AN3828SW
^应用笔记
EEPROM Emulation Driver for MC9S08LG32

PDF版本 0Feb 25, 2009106.8 KBAN3824英语相关文件: AN3824SW
^应用笔记
LCD Driver for MC9S08LG32

PDF版本 0Feb 25, 2009235.4 KBAN3823英语相关文件: AN3823SW
^应用笔记
How to Handle Dual Flash Architecture in MC9S08LG32

PDF版本 1Feb 25, 2009211.5 KBAN3821英语
^应用笔记
Emulated EEPROM Implementation in Dual Flash Architecture and Demo Description on MC9S08LG32

PDF版本 0Feb 25, 2009218.9 KBAN3822英语
^简介
S08SG-Family Fact Sheet

PDF版本 1Mar 11, 2009648.2 KBS08SG8BITMCFS英语
^{产品变更通知}
FSL-TJN-FM LQFP CU Wire and Leadframe Flag Conversion Qual for 0.25um Auto Parts

HTM版本 0Aug 1, 201487.4 KBPCN16336英语
^{产品变更通知}
0.25um ATMC and TSMCFAB3/11 KLM QFP Copper Wire and Leadframe Flag Conversion Qualification

HTM版本 0Jun 9, 2014223.2 KBPCN16253英语
^{可靠性与质量信息}
VDE IEC 60730 Class B test report for the MC9S08 MCU

PDF版本 1.0Sep 15, 20101.0 MBVDE_S08_CLASSB_TEST_REPORT英语
请登录
^{可靠性与质量信息}
Tuev IEC 60730 SRAM test certificate for MC9S08 controller

PDF版本 1.0Sep 15, 2010194.7 KBTUEVCERTIFICATIONWALKPATRAM英语
请登录
^{可靠性与质量信息}
Tuev IEC 60730 CPU test certificate for MC9S08 controller

PDF版本 1.0Sep 15, 201059.2 KBTUEVCPUCLASSCCERT英语
请登录

展开

设计资源

硬件

4 硬件

^{仿真器、探测器和编程器}
Universal Multilink开发接口亮点

UMultilink
^{评估/开发板与系统}

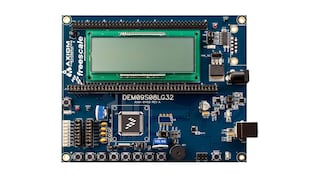

S08LG32 Demonstration Board 亮点
