8位5V MCU，带简化功能

S08PLS

滚动图片以放大

S08PLS MCU集成了10位ADC、模拟比较器和灵活定时器等重要功能，可简化设计并降低系统成本。

S08P系列非常简单，但功能强大，提供EFT/ESD性能。这个可扩展、引脚兼容的MCU系列可重复利用现有S08内核、IP和工具，轻松从现有的8位S08产品进行迁移。恩智浦5V 8位S08P MCU系列帮您设计出更耐用、更可靠的产品，可满足工业控制和用户界面在严苛环境中的应用需要，并符合电器安全标准IEC60730。

产品详情

框图

MC9S08PLS Series Block Diagram

MC9S08PLS Series Block Diagram
获取框图PDF

特征

存储器组合

  • 提供16KB和8KB闪存选项
  • 1KB SRAM

耐用的通用IO

  • 20引脚带滤波功能的最多18路通用IO
  • 与S08P系列引脚兼容

12通道10位SAR ADC

  • 高达10位分辨率的线性逐次逼近算法
  • 最多12通道单端外部模拟输入
  • 10位和8位模式，深达八层的结果FIFO
  • 单次或连续转换(单次转换后自动返回到空闲状态)

集成了丰富的功能

  • 6通道+ 2通道FlexTimer + 1个MTIM
  • 实时计数器(RTC)
  • 1个SCI (UART)
  • 1个模拟比较器
  • 增强型看门狗和可编程CRC
  • 高精度内部时钟

工作条件

  • 环境温度：-40至85C°
  • 支持2.7 V至5.5 V的电源范围

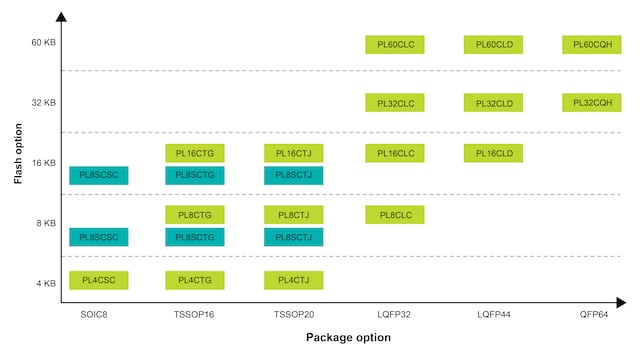

部件编号包含： MC9S08PL16SCTG, MC9S08PL16SCTJ, MC9S08PL8SCTG, MC9S08PL8SCTJ.
