8位USB JS MCU

S08JS

MC9S08JS16(JS16)系列采用全速USB 2.0设备控制器，集成了USB收发器，不再需要片外组件，从而帮助您降低成本。JS16是经济型PC外设的理想选择。

恩智浦还为JS16器件提供易于使用的硬件和软件解决方案，以帮助您快速而轻松地完成开发流程。

产品详情

选择区域:

框图

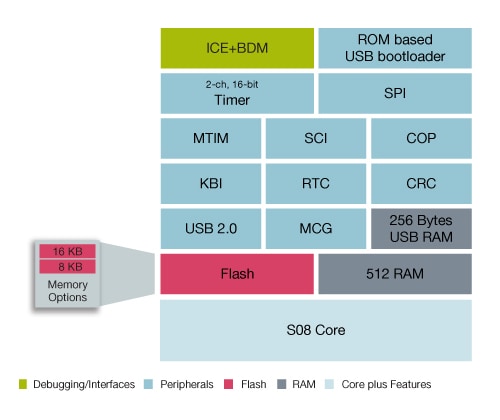

Freescale S08JS Microcontroller Block Diagram

Freescale S08JS Microcontroller Block Diagram
获取框图PDF

特征

8位HCS08中央处理器(CPU)

  • Up to 24 MHz internal bus (48 MHz HCS08 core) frequency offering 2.7 to 5.5V across temperature range of -40°C to +85°C

片上存储器

  • 高达16K闪存，在整个工作电压和温度范围内均可进行读取/编程/擦除操作
  • 高达512字节RAM
  • 256字节USB RAM

节电模式

  • 等待模式加两个停止模式

时钟源选项

  • 时钟源包括晶振、谐振器和外部时钟
  • 多功能时钟发生器(MCG)—PLL和FLL
  • 带调整功能的内部参考时钟
  • 可选择通过32.768 kHz晶振驱动USB模块

外设

  • USB设备模块
  • 带可选13 位中断的串行通信接口模块(SCI)
  • 串行外设接口(SPI) - 一个带接收数据缓冲器(RDB)硬件匹配功能的8位或16位模块
  • TPM — 两通道16位定时器/脉宽调制器(TPM)模块
  • RTC — (实时计数器)带二进制或十进制预分频器的8位模数计数器

输入/输出

  • 8个中断引脚，极性可选
  • 12个通用输入/输出(GPIO)引脚和2个仅输出引脚

系统保护

  • 计算机正常运行(COP)看门狗复位
    • 可利用专用的1 kHz内部时钟源或总线时钟运行
  • 带复位或中断功能的低电压检测
  • 带复位功能的非法操作码检测
  • 带复位功能的非法地址检测
  • 闪存块保护

开发支持

  • 基于ROM的USB引导加载程序
  • 单线后台调试接口
  • 具有实时总线捕捉功能的片上在线仿真器(ICE)调试
