外部汽车照明多通道eXtreme开关

MC12XS6

滚动图片以放大

恩智浦MC12XS6是第4代eXtreme开关，用于汽车照明驱动器，可以控制和诊断灯泡和发光二极管(LED)，具有更强的诊断精度。

  • 它整合了支持5.0 MHz菊花链的SPI、扩展的数字和模拟反馈所带来的灵活性、安全性及稳定性。
  • 具有较低的导通电阻和较高的集成度，从而降低了整个模块的功耗，节约了空间。
  • 双输出、3输出、4输出和5输出器件的硬件和SPI均兼容

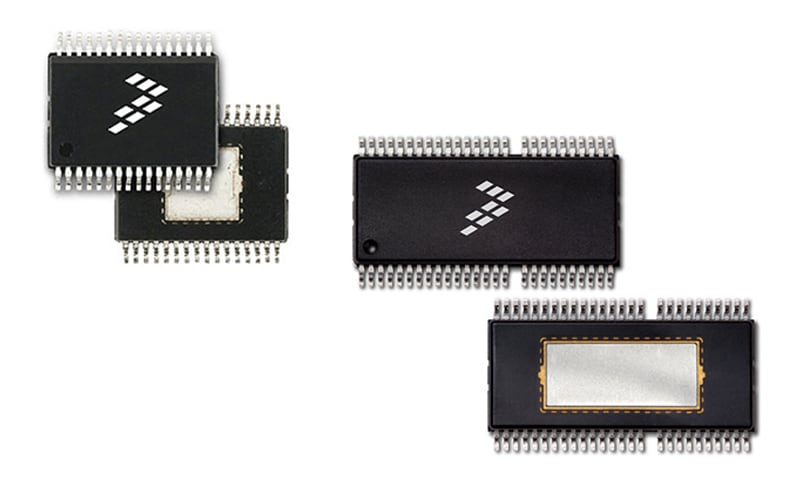

  • 采用带裸焊盘的无铅功率增强型SOIC封装，符合ELV规范。

产品详情

选择区域:

框图

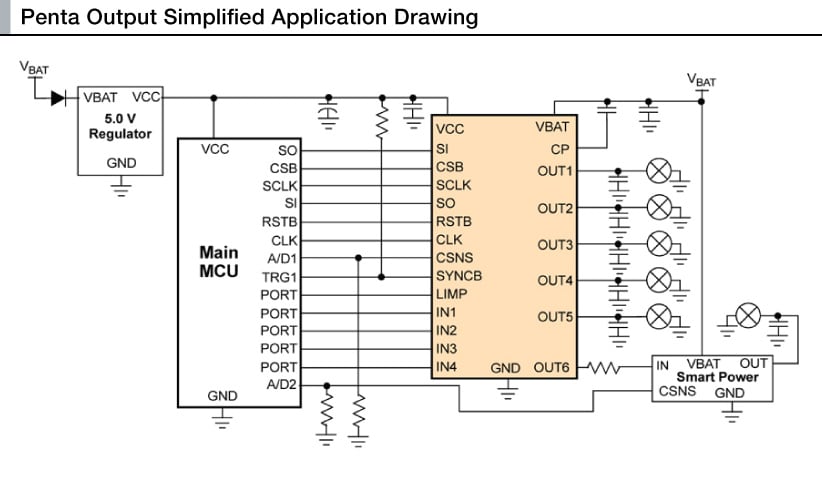

Penta Output Simplified Application Drawing

Penta Output Simplified Application Drawing
获取框图PDF

特征

  • 工作电压范围为7.0 V至18 V，睡眠电流
    低于5.0 μA，电压范围可扩展为6.0 V至28 V
  • 5.0 MHz 16位SPI过流特征曲线控制，通道控制包括：8位PWM占空比、输出ON和OFF开路负载检测、过热关断和预警以及错误报告
  • 可编程过流跳闸阈值
  • 借助可编程同步信号和电池电压反馈，增强输出电流感应
  • 看门狗和跛行回家模式
  • 外部智能电源开关控制
  • 这些产品包含在恩智浦产品长期供货计划中，自推出后至少保证15年供货。

对比表

MC12XS6系列产品对比

产品 输出数量 导通电阻(mOhm) 封装 推荐工具

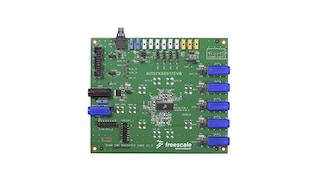

MC07XS6517 5 3 x 7.0
2 x 17.0		 SOIC EP 54 KIT07XS6517EVB

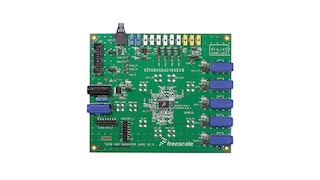

MC08XS6421 4 2 x 8.0
2 x 21.0		 SOIC EP 32 KIT08XS6421EKEVB

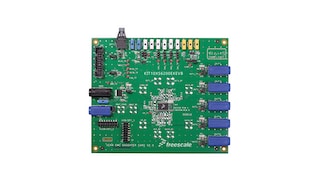

MC10XS6200 双 2 x 10.0 SOIC EP 32 KIT10XS6200EKEVB
MC10XS6225 双 1 x 10.0

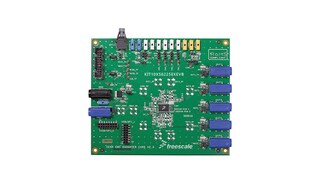

1 x 25.0		 SOIC EP 32 KIT10XS6225EKEVB

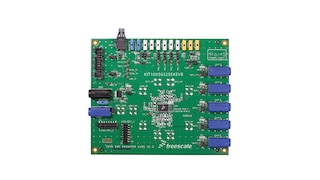

MC10XS6325 3 2 x 10.0
1 x 25.0		 SOIC EP 32 KIT10XS6325EKEVB
MC17XS6400 4 4 x 17.0 SOIC EP 32 KIT17XS6400EKEVB

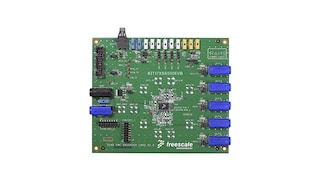

MC17XS6500 5 5 x 17.0 SOIC EP 32 KIT17XS6500EVB

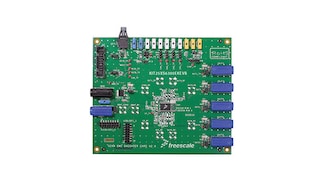

MC25XS6300 3 3 x 25.0 SOIC EP 32 KIT25XS6300EKEVB

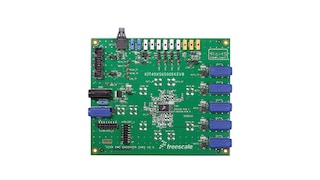

MC40XS6500 5 5 x 40.0 SOIC EP 32 KIT40XS6500EKEVB
