评估套件 - MC40XS6500EK，五通道高边开关

KIT40XS6500EKEVB
正常供应

滚动图片以放大

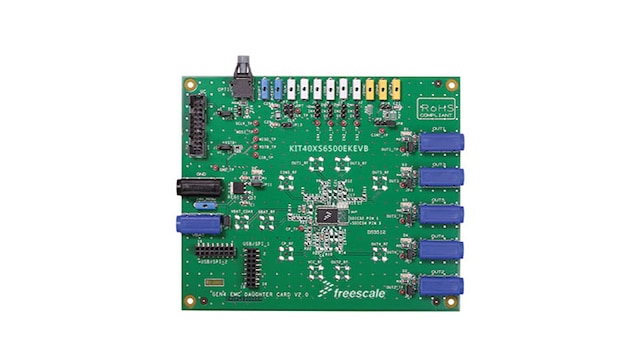

该eXtreme开关评估板演示了MC40XS6500EK作为一个12 V五通道高边开关产品时的功能，它提供集成式控制，并具有大量保护和诊断功能。

该产品适用于卡车、巴士和工业控制应用。低导通电阻通道(<40 mOhm)可控制不同的负载类型；灯泡、电磁阀或DC电机。控制、设备配置和诊断通过一个16位SPI (串行外设接口)执行，可以轻松集成至现有应用。外部/内部时钟信号或通过直接输入可独立控制全部五个通道。使用外部时钟可完全自主地运行器件。

产品详情

支持的器件

通用负载开关

高边开关

  • MC12XS6: 外部汽车照明多通道eXtreme开关

特征

电源管理

  • 输入电压工作范围为6.0到58 V

用户组件

  • 五通道高边开关(每个< 40 mOhm导通电阻)
  • 编程、控制和诊断通过一个16位SPI接口完成
  • 通过可选择压摆率的输出，满足电磁兼容(EMC)要求
  • 通过内部PWM调制时钟信号控制每个输出，而不是通过外部时钟

购买选项

KIT40XS6500EKEVB-Image

点击展开

KIT40XS6500EKEVB
正常供应

Evaluation Kit - MC40XS6500, 12 V, Penta 40.0m Ohms, High Side Switch.

    $93.84 USD
    待定库存
    加入购物车
    从分销商处购买
