评估套件 - MC10XS6200，双高边开关

KIT10XS6200EKEVB
正常供应

滚动图片以放大

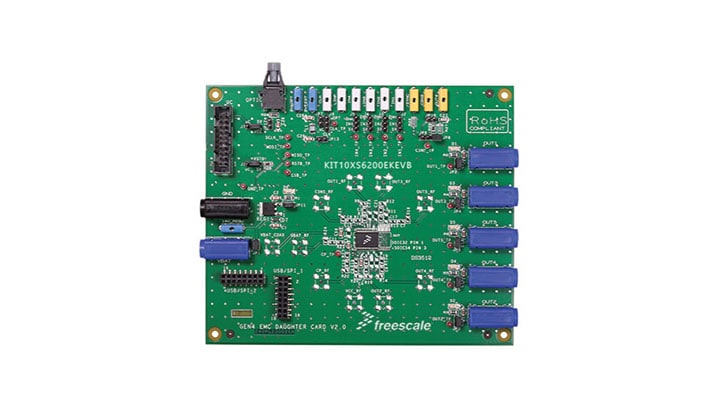

该eXtreme开关评估板演示了MC10XS6200作为一个12 V双通道高边开关产品时的功能，它提供集成式控制，并具有大量保护和诊断功能。

该产品适用于卡车、巴士和工业控制应用。低导通电阻通道(<10 mOhm)可控制不同的负载类型；灯泡、电磁阀或DC电机。控制、设备配置和诊断通过一个16位SPI (串行外设接口)执行，可以轻松集成至现有应用。外部/内部时钟信号或通过直接输入可独立控制这两个通道。使用外部时钟可完全自主地运行器件。

支持的器件

通用负载开关

高边开关

  • MC12XS6: 外部汽车照明多通道eXtreme开关

特性

主要特性

  • 编程、控制和诊断通过一个16位SPI接口完成
  • 通过可选择压摆率的输出，满足电磁兼容(EMC)要求
  • 通过内部PWM调制时钟信号控制每个输出，而不是通过外部时钟

电源管理

  • 输入电压工作范围为6.0到58 V

用户组件

  • 两个高边开关(每个< 10 mOhm导通电阻)

购买选项

KIT10XS6200EKEVB-Image

点击展开

KIT10XS6200EKEVB
正常供应

Evaluation Kit - MC10XS6200, 12 V, Dual 10.0 mOhms, High Side Switch.
