FlexRay有源星形耦合器 – 2个分支
TJA1086G 接收通知
TJA1086G是FlexRay™有源星形耦合器，可连接FlexRay网络的两个分支。TJA1086G符合FlexRay电气物理层规范V3.0.1/ISO17458-4。

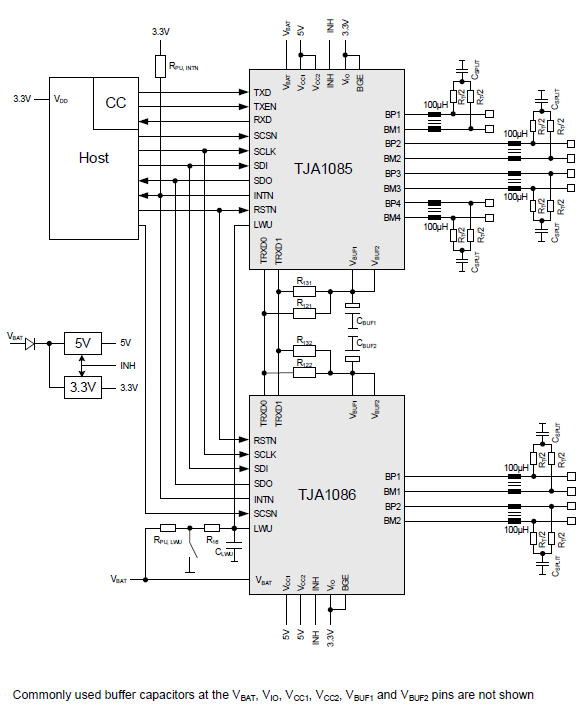

- 多个TJA1085G和TJA1086G设备可以通过其TRXD0/1接口进行连接，增加网络中的分支数
- 专用通信控制器接口允许集成到ECU。
- 支持通过提供总线唤醒功能以及电池供电和电压调节器控制支持低功耗管理
- 符合针对EMC/ESD性能的行业标准，提供增强型总线错误检测、低功耗和无与伦比的非对称延迟性能。
产品详情

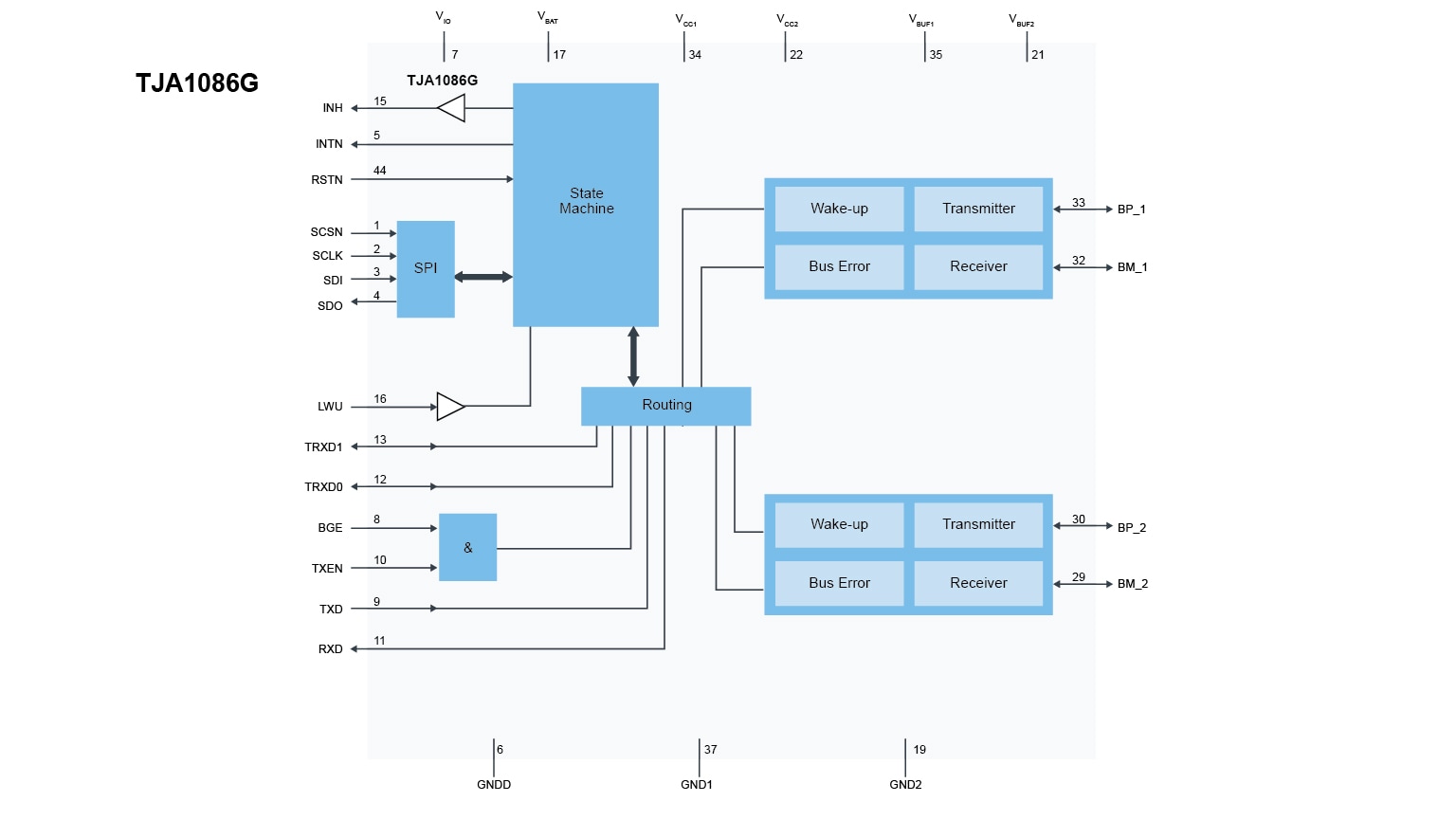

框图
功能
适用于时间触发的通信系统
- 符合FlexRay电气物理层规范V3.0.1/ISO17458-4
- 符合AEC-Q100标准的汽车电子产品
- 2.5 Mbit/s至10 Mbit/s的数据传输速率
- 当差分电压为400 mV时，支持60 ns的最小位时间
- 适合电池供电ECU的低功耗管理
- AS_Sleep模式下的电流消耗极低
- 无引脚HVQFN44封装，具有更强的自动光学检测(AOI)能力
功能
- 支持独立于主机的自主有源星形运行，确保即使在主机出现故障或关闭时 TJA1086G 仍保持活动状态
- 分支可独立配置
- 通过TRXD0/1内部星形接口扩展分支
- 高达2 Mbit/s用于主机通信的16位双向SPI接口
- 分支状态的完全主机控制
- 增强唤醒功能：
- 通过唤醒模式和专用FlexRay数据帧实现远程唤醒
- 通过LWU引脚实现本地唤醒
- 唤醒源识别
- 每个分支都可配置
- 增强的VIO、VCC、VBUF和VBAT上的电源电压监控
- I/O电平自动适应主机控制器的供电电压VIO
- 可在14 V、24 V和48 V供电系统中使用
- 增强了总线误差检测能力 - 检测总线的短路情况
- 即时发送器关断接口(BGE引脚)
- 选择性分支关断(局部联网)
抗打击能力
- 按照HBM对总线引脚
- 提供抗8 kV ESD脉冲保护，按照IEC61000-4-2提供抗6 kV ESD脉冲保护
- 按照CDM对所有引脚提供抗1000 V ESD保护
- 按照MM对所有引脚提供抗200 V ESD保护
- TJA1086G未通电时，没有从数字输入引脚至VIO或VCC的反向电流
- 总线引脚对电池电压（14 V、24 V 或 48 V）和接地具有短路保护
- 过热检测和保护
- 在汽车电子环境中对总线引脚提供抗瞬态保护(符合ISO 7637 C类)
有源星形功能类别
- 有源星形 - 通信控制器接口
- 有源星形 - 总线监控接口
- 有源星形 - 稳压器控制
- 有源星形 - 逻辑电平适应
- 有源星形 - 主机接口
- 有源星形 - 总线驱动器加压幅度发送器
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，确保为您的嵌入式设计提供稳定的产品供应。TJA1086GHN/0Z包含在15年产品长期供货计划中
