MC33662 LIN物理层
LIN2.1 / SAEJ2602-2,LIN物理层
MC33662
开启推送通知
恩智浦
MC33662是一款专门用于汽车LIN子总线应用的物理层组件。
旨在支持带控制器局域网(CAN)的汽车网络
您可以通过部件编号选择工作波特率(33662L或33662S为20 KB/s,33662J为10 KB/s)。
两者都集成了一个用于测试和编程模式的快速波特率(100 KB/s)。
该器件具有出色的电磁兼容性(EMC)、辐射排放性能、静电放电(ESD)稳定性,并可在TXD接地短路情况下提供安全保护。
查看产品图片
MC33662_IMG
数据手册
应用笔记
产品详情
选择区域:
框图
特点
应用
框图
MC33662_BD
NXP<sup>®</sup> MC33662 Internal Block Diagram
获取框图PDF
特征
工作电压范围为7.0至18 V DC,27 V DC时可正常工作,负载突降时可承受40 V电压
符合LIN协议规范1.3、2.0、2.1和SAEJ2602-2
主动总线波形整形,具有出色的辐射排放性能
在LIN总线上维持15.0 kV的最低ESD (IEC61000-4-2),唤醒引脚上为20 kV,VSUP引脚上为25 kV
非常高的抗电磁干扰性能
睡眠模式下保持低待机电流
过热保护
通过RXD引脚实现本地和远程唤醒功能
通过RXD引脚实现快速波特率选择
5.0 V和3.3 V兼容数字输入,无需外部组件
应用
汽车电子
仪表板
设计资源
选择区域:
文档
硬件
文档
快速参考
文档类别
.
恩智浦 (4)
安全文件
筛选
完成
过滤方式
清除全部
数据手册
应用说明
用户指南
4 文件
清除全部
排序方式
相关性
最新/按日期排序
应用说明
AN2409, Small Outline Integrated Circuit (SOIC) Package - Application Note
亮点
PDF
版本 3.0
Oct 21, 2014
3.5 MB
AN2409
英语
数据手册
MC33662, LIN 2.1 / SAEJ2602-2, LIN Physical Layer - Data Sheet
亮点
PDF
版本 8.0
Dec 18, 2018
774.4 KB
MC33662
英语
适用产品
MC33662BJEF
MC33662BLEF
MC33662BSEF
应用说明
AN3670, Implementing a DSI Network Using the MC33781 and the MC33784
PDF
版本 1.0
Oct 29, 2008
1.0 MB
AN3670
英语
用户指南
KIT33662JEFEVBE, KIT33662LEFEVBE, Evaluation Board - User Guide
PDF
版本 1.0
Aug 31, 2011
1.0 MB
KT33662UG
英语
安全文件正在加载,请稍等
硬件
恩智浦 (10)
筛选
完成
筛选条件
清除全部
开发硬件
评估/开发板与系统
设计
设计
1-5
/ 10 硬件
清除全部
排序方式
相关性
最新/按日期排序
评估/开发板与系统
评估套件 - MC33662L,LIN2.1/SAEJ2602-2, LIN物理层
亮点
KIT33662LEFEVBE
评估/开发板与系统
评估套件 - MC33662J,LIN2.1/SAEJ2602-2,LIN物理层
亮点
KIT33662JEFEVBE
评估/开发板与系统

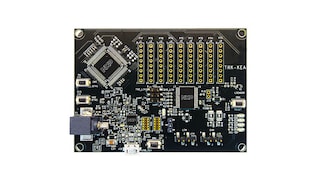

面向CAN应用的Kinetis KEA128 StarterTRAK
TRK-KEA128
评估/开发板与系统
配备256B EEPROM的Kinetis KEA64 StarterTRAK
TRK-KEA64
评估/开发板与系统
S32V视觉和传感器融合评估系统
S32V234EVB
评估/开发板与系统
面向低端汽车应用的Kinetis KEA8 StarterTRAK
TRK-KEA8
评估/开发板与系统
MPC574xB/C/G车身、网关和网络评估系统
MPC574XG-MB
设计

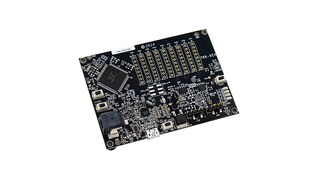

KEA128绿色汽车网络
KEA128AUTONETRD
设计
MPC5775B BMS和VCU参考设计
RDVCU5775EVM
设计
KEA128和MC10XS3425照明控制和电子开关
KEA128LEDLIGHTRD
