8位MCU，带Vreg、H-B、EC玻璃驱动和LIN Phy

MM908E622

恩智浦MM908E622是一款集成单封装解决方案，包括一个带有SMARTMOS®模拟控制IC的高性能HC08 MCU。

  • HC08包括闪存、定时器、增强串行通信接口、10位ADC、内部SPI和一个内部时钟发生器模块
  • 模拟控制芯片提供带有诊断功能的4个半桥和3个高边输出、EC玻璃驱动电路、霍尔效应传感器输入、模拟输入、稳压器、窗口看门狗和本地互连网(LIN)物理层
  • 单封装解决方案提供优化应用性能调节和节省空间的PCB设计
  • 非常适合控制汽车后视镜

产品详情

选择区域:

框图

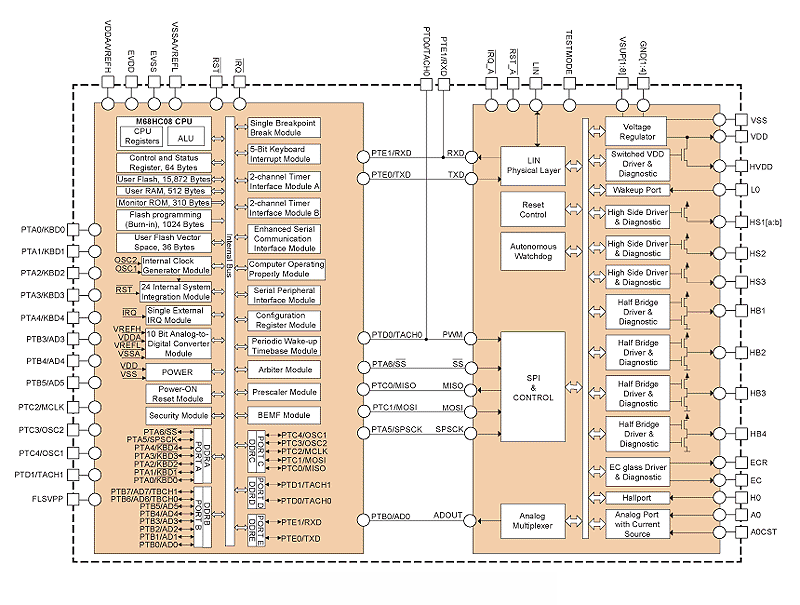

MM908E622框图

MM908E622 BLOCK DIAGRAM
获取框图PDF

特性

主要特性

  • 高性能M68HC908EY16内核
  • 16KB片上闪存，512字节RAM
  • 两个两通道16位定时器
  • LIN物理层接口
  • 自治MCU看门狗/MCU管理程序
  • 一个带可开关电流源的模拟输入
  • 4个低导通电阻半桥输出
  • 3个低导通电阻高边输出
  • EC玻璃驱动电路
  • 唤醒和2或3引脚霍尔效应传感器输入
  • 12个微控制器I/O
  • 负载电源电压7.5 V（最小值），20 V（最大值）

产品长期供货计划
