MCX A5系列：240MHz Arm® Cortex®-M33 MCU，具有高级连接、信息安全和丰富的集成
- 本页面包含试生产产品的信息。页面中的规格和信息如有更改，恕不另行通知。如需更多信息，请联系销售代表。
MCX A5是MCX A系列中的可扩展微控制器，专为高性能电机控制和互联嵌入式控制应用而设计。

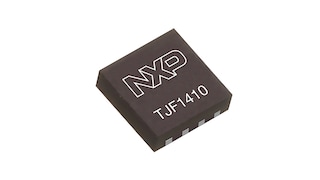

MCX A5针对互联工业和安全边缘应用进行了优化，集成240MHz Arm® Cortex®-M33内核，配备高达2MB闪存和640kB SRAM，并具备先进的连接能力、丰富的模拟集成、通用串行接口和增强型安全功能。集成10/100M以太网MAC和10BASE-T1S(TJA1410)数字PHY有助于简化工业网络连接，提供构建可靠、互联且安全的下一代工业与物联网系统所需的性能和集成能力。结合我们的TJF1410 10BASE-T1S PMD收发器，恩智浦为最后一英里以太网连接提供完整的系统解决方案。
MCUXpresso Developer Experience提供软件工具、应用示例和扩展资源，以支持开发，包括提供附加板的扩展板中心(EBH)和提供软件示例的应用代码中心(ACH)，还可通过FRDM-MCXA577开发板进行评估，从而简化原型制作和功能探索。
产品详情
特性
内核与性能
- Arm Cortex-M33，主频高达240MHz，988.8 CoreMark的性能表现(4.12 CoreMark/MHz)
- 支持FPU、DSP、MPU和TrustZone
- SmartDMA协处理器
存储器
- 高达2MB的双Bank Flash存储器，支持ECC和边写边读功能
- 16kB缓存引擎
- 高达640kB SRAM，其中最多64kB可配置为带ECC的RAM
- 24kB RAM可保持到VBAT模式
信息安全
- 增强型安全功能，包括安全启动、安全固件更新、安全调试和生命周期管理、硬件加密加速、密钥管理以及支持后量子加密(PQC)的安全能力
- 安全架构设计以通过PSA 3级和SESIP 3级认证为目标
串行接口
- 最多6个LPUART
- 最多5个LPI²C
- 最多6个LPSPI
- 最多4个I3C
- 最多1个FlexIO
连接
- 最多1个USB高速主/从接口，集成片上高速PHY
- 最多两个CAN FD
- 最多1个FlexSPI
- eSPI
- TSI
以太网连接
- 最多1个10BASE-T1S数字PHY
- 最多1个以太网MAC，可根据器件配置支持MII/RMII/以太网接口
模拟
- 最多两个16位ADC
- 最多两个12位DAC
- 模拟比较器
- 参考电压
- 内置温度传感器
定时器和控制外设
- 最多5个32位定时器
- 低功耗定时器
- 频率测量
- 最多两个窗口化看门狗定时器
- 唤醒定时器
- Micro-tick定时器
- 操作系统事件定时器
- RTC
- PWM/事件定时资源
GPIO和封装
- 最多134个GPIO
- 最多4个高驱动20mA I/O
- WFBGA169
- LQFP144
- LQFP100
电源与工作范围
- 工作电压范围：1.71V至3.6V
- 支持1.2V独立I/O供电
- 低功耗模式
- 在深度掉电模式下仍支持唤醒源
- 工作温度范围最高可达125°C结温
