10BASE-T1S PMD工业收发器

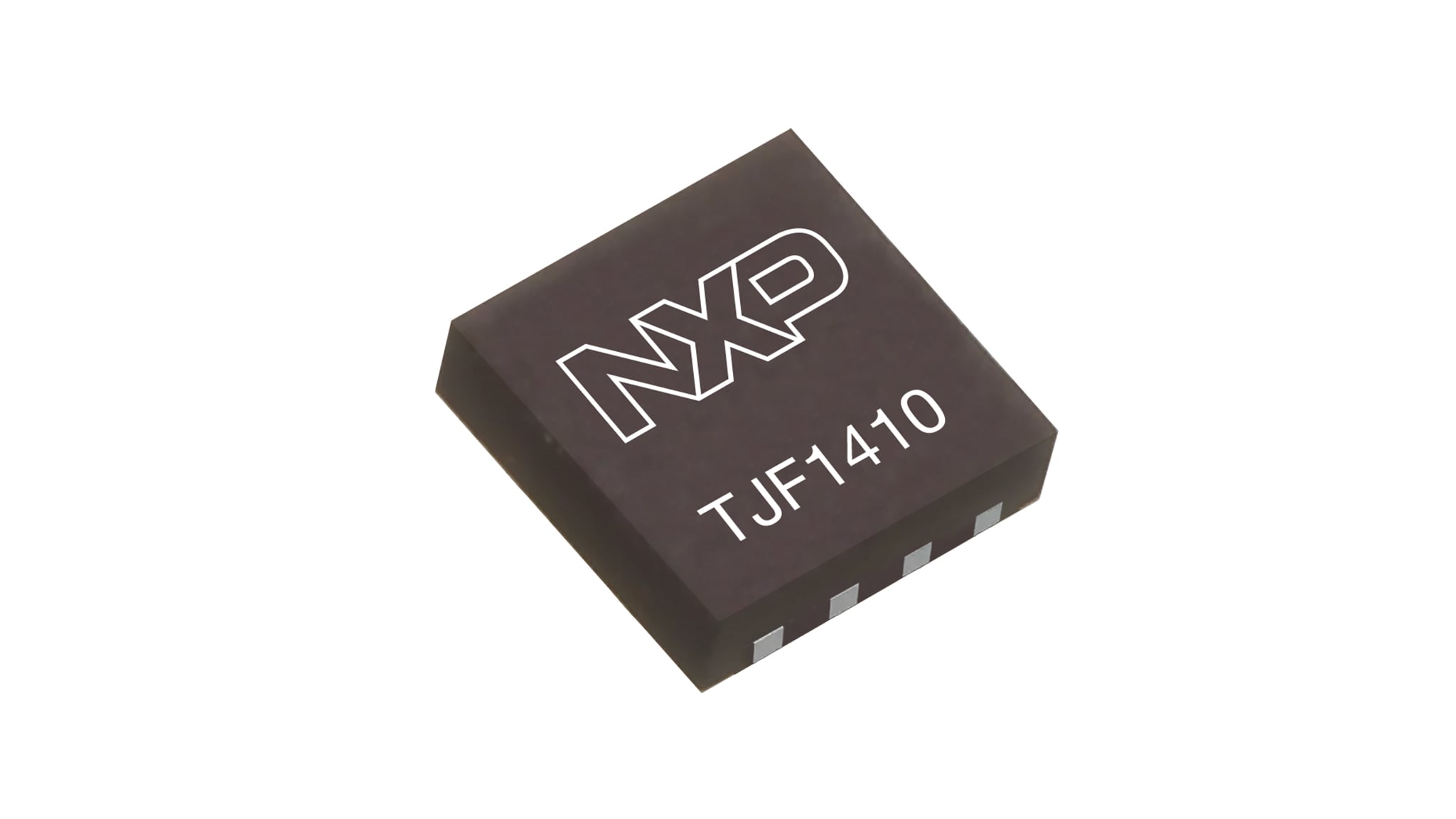

TJF1410是恩智浦是恩智浦推出的10BASE-T1S PMD收发器，符合OPEN Alliance Technical Committee 14 (TC14)的规范，适用于10Mbps工业以太网应用。它通过OA 3引脚接口与主微控制器单元(MCU)或交换机进行通信，后者必须集成10BASE-T1S数字物理层(PHY)。该器件是10BASE-T1S连接的高性价比解决方案，采用紧凑型HVSON8 (3x3mm)小型封装。即使在具有挑战性的电磁环境下，它也能确保高信号质量，同时具有低静态电流消耗。这些特性能够支持先进的诊断功能，如OA TC14规范中规定的拓扑发现。TJF1410完全符合OA TC14一致性测试规范。它还支持通过以太网数据线传输OA TC10-TC14唤醒信号，并完全兼容数据线供电(PoDL)方案。它在10BASE-T1S总线上可支持多达32个节点，电缆长度可达100米。
产品详情
特性
关键能力
- 小型HVSON8 (3mmx3mm)封装
- 兼容数据线供电(PoDL)技术方案
- 支持多达32个节点
- 支持最长100米电缆
- 领先的电磁兼容性(EMC)性能
功耗
- 低静态电流
合规性
- 符合IEEE 802.3cg和OA TC14规范
- 支持OA TC10–TC14唤醒
- OA TC14高级诊断功能(包括拓扑发现)
