9S12ZVCA192 MCU评估开发板

DEVKIT-S12ZVC

滚动图片以放大

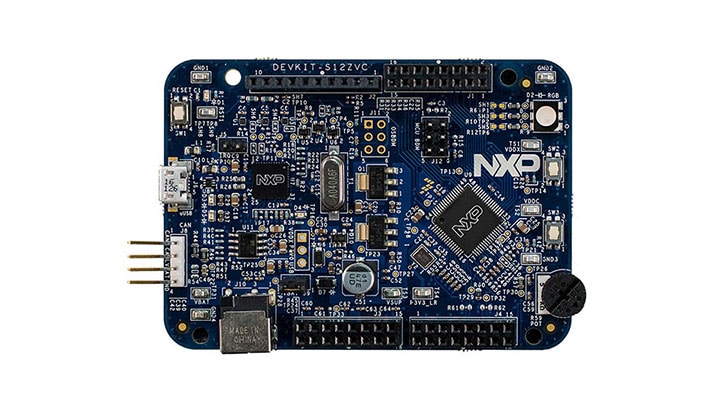

DEV KIT-S12ZVC板具备9S12ZVCA192 MagniV微控制器的特性，适用于继电器、执行器和交换机等高温汽车和工业CAN节点应用。S12ZVC系列具有S12Z内核、内存可扩展至高达192 KB的闪存、集成的CAN物理层、5至12 V集成稳压器、ADC、DAC、ACMP、两个SPI和SCI / LIN、1个IIC，并提供48和64 LQFP封装，支持-40至150°C工作温度范围。

DEVKIT-S12ZVC是一种低成本开发套件，在兼容Arduino®Rev3 UNO引脚输出的小规格板上提供CAN、LIN/SCI连接。它具有使用DEVKIT-COMM板的扩展选项。此开发套件具有12 V电源、USB供电的OpenBDM调试、电位计、双按钮和RGB LED。

产品详情

选择区域:

支持的器件

处理器和微控制器

8位S08 MCU

  • S08JM: 8-bit USB Cost-Effective JM MCUs

S12 MagniV混合信号MCU

  • S12ZVC: S12ZVC混合信号MCU，适用于汽车和工业CAN应用

购买选项

  • CNY926.54
  • 数量为 1
    • 供货情况: 有货
    • 库存: 1
    • 运单: 正常情况下 1-2个工作日内发货
从恩智浦处购买从分销商处购买

文档

快速参考 文档类别.

筛选

3 文件

设计资源

选择区域:

设计文件

筛选

3 设计文件

  • 印刷电路板与电路图

    DEVKIT-S12ZVC Schematics

    PDF版本 0Sep 29, 2016 00:00:00173.9 KBDEVKIT-S12ZVC-SCH
    请登录
    下载
  • 印刷电路板与电路图

    DEVKIT-S12ZVC - Printed Circuit Board bill of materials and design files

    ZIP版本 1Sep 30, 2016 00:00:003.1 MBDEVKIT-S12ZVC_BOM_SCH
    请登录
    下载
  • 印刷电路板与电路图

    DEVKIT-S12ZVC Bill of Materials

    XLS版本 0Jan 2, 2015 00:00:0053.8 KBSPF-28916-BOM
    请登录
    下载

软件

筛选

2 软件文件

  • BSP、驱动程序和中间件

    DEVKIT-S12ZVC Quick Start Package

    ZIP版本 0Sep 29, 2016 00:00:003.3 MBDEVKIT-S12ZVC-QSP
    请登录
    下载
  • 测试、调适和分析仪软件

    DEVKIT-S12ZVC Lab Examples

    ZIP版本 0Sep 30, 2016 00:00:001.7 MBDEVKIT-S12ZVC-LAB
    下载

注意: 推荐在电脑端下载软件，体验更佳。
