产品详情

框图

MC44812/S12P小型发动机

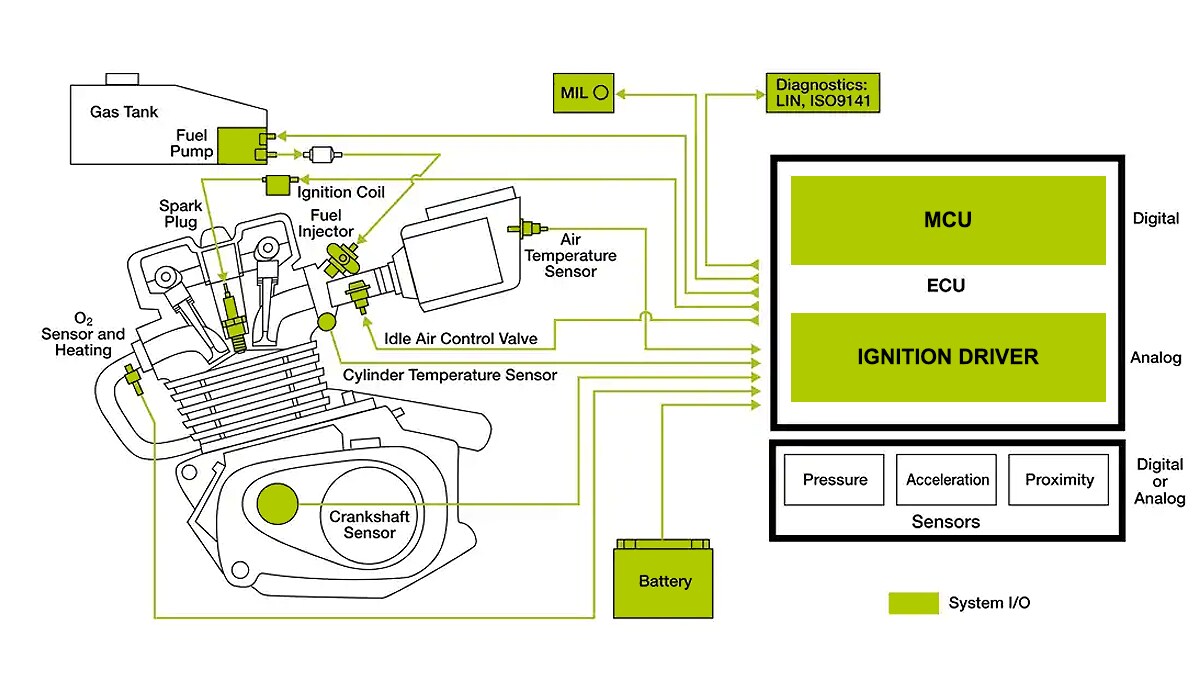

KIT33812ECUEVME Small Engine System Control - Block Diagram

获取框图PDF

支持的器件

处理器和微控制器

16位S12和S12X MCU

S12P: S12P汽车和工业微控制器(MCU)

通用负载开关

预驱动器

MC33812: 多功能点火与喷油驱动器

特性

功能

设计的工作电压范围为~4.7 V ≤ VPWR ≤ 36 V
喷油器驱动器电流限值：4.0A (典型值)
点火预驱动器能够驱动IGBT或达林顿双极结晶体管
点火预驱动器具有独立的高、低边输出
继电器驱动器电流限值：4.0A (典型值)
灯泡驱动器电流限值：1.5A (典型值)
所有的外部输出均有防电池短路和过电流保护
点火和其他驱动器都有过热保护
采用5.0V并行接口直接连接MCU
VCC前置稳压器为MCU提供+5.0V电源
MCU上电复位生成器
MCU看门狗定时器电路，带并行刷新/时间设置线路
独立故障报警输出，用于点火和喷油

调试

ISO-9141 K-Line收发器，用于传输诊断信息

购买选项

点击展开

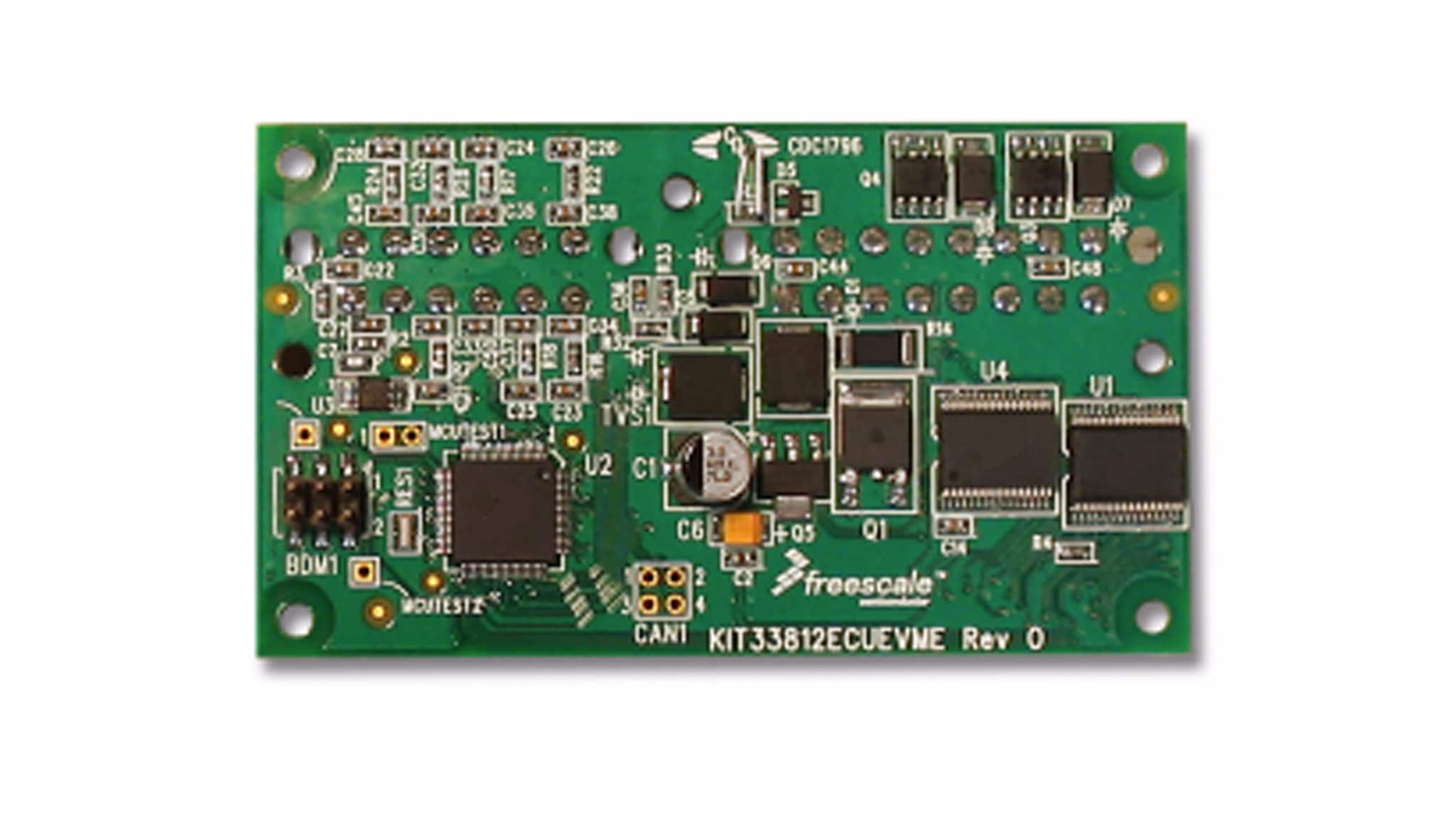

KIT33812ECUEVME
停产

Reference Design - MC33812 / S12P, Small Engine Control.

套件包含

套件包含：

完成组装和测试的评估板/模块，储存在防静电袋中
其他线缆(请参见包装清单)
基于USB的BDM工具，用于闪存编程和调试

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别

1 文件

紧凑列表

KIT33812ECUEVME, Small Engine Reference Design User Manual - User Guide[KT33812ECUUG]快速入门

PDFNov 17, 2009版本更新 3.0

设计资源

设计文件

快速参考恩智浦设计文件类型.

1 设计文件

印刷电路板与电路图
KIT33812ECUEVME Gerber files to build PCB

ZIP版本 COct 15, 2009 00:00:002.49 MBKIT33812ECUGRBR

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

软件

快速参考恩智浦软件类型.

2 软件文件

应用示范软件
33812SMALLENGINE_SW.zip folder for KIT33812ECUEVME reference design

ZIP版本 3.0Feb 12, 2010 00:00:002.10 MB33812SMALLENGINE_SW

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
开发IDE和生成工具
CodeWarrior^® Development Studio for HCS12(X) Microcontrollers (Classic IDE) v5.2

S12P和MC33812小型发动机控制参考设计
