MPC5746R引擎管理评估系统

MPC5746REVB

滚动图片以放大

产品详情

选择区域:

支持的器件

处理器和微控制器

超高可靠性的MPC57xx MCU

特征

微控制器(MCU)

  • 基于32位Power Architecture e200z4的MPC5746R
  • 基于32位Power Architecture e200z7的MPC5777C
  • 基于32位Power Architecture e200z7的MPC5777M

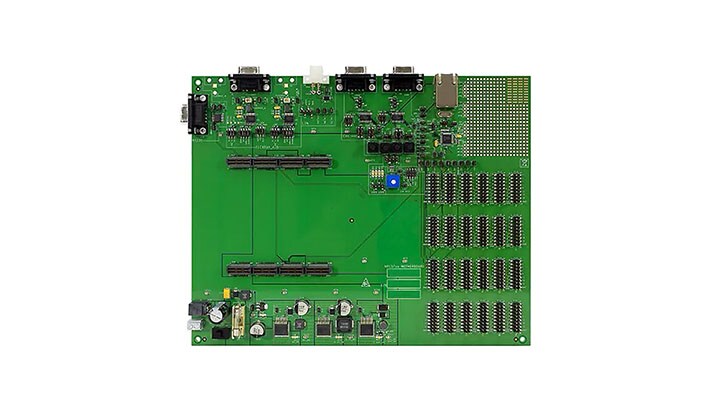

MPC57XXXMB主板

  • 2个CAN,1个LIN(带Molex连接器),1个SCI信道(带收发器)和DB-9连接器
  • 2个FlexRay通道(支持跳接线),收发器和DB-9连接器
  • 1个以太网PHY和RJ45连接器
  • 0.10引脚接头,可访问所有I/O
  • 2.5” x 2.5”原型区,具有5V和GND电轨
  • 1个模拟电压生成电位器,4个用户LED,4个按钮开关
  • 12 V直流电源输入圆柱形接头,附带电源

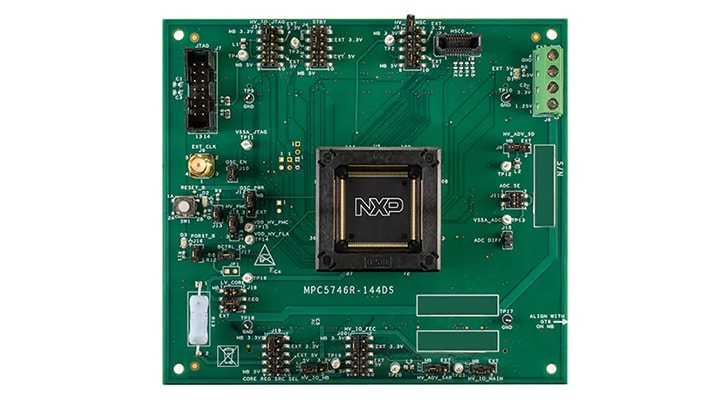

MPC5746R-144DS子板

  • 将MPC5746R插入144 LQFP封装
  • 电源:如果采用MPC57XXXMB,可通过接口连接器来供电,如果独立使用时,可通过端子块来供电
  • 通过JTAG连接器调试
  • 采用内部跟踪存储器进行跟踪
  • 时钟选项:20MHz晶振、面向外部时钟的SMA接头或振荡器

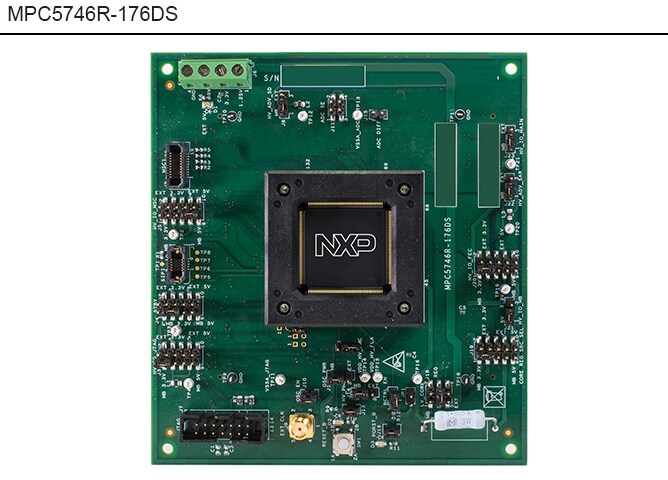

MPC5746R-176DS子板

  • 将MPC5746R插入176 LQFP封装
  • 电源:如果采用MPC57XXXMB,可通过接口连接器来供电,如果独立使用时,可通过端子块来供电
  • 通过JTAG连接器调试
  • 采用内部跟踪存储器进行跟踪
  • 时钟选项:20MHz晶振、面向外部时钟的SMA接头或振荡器

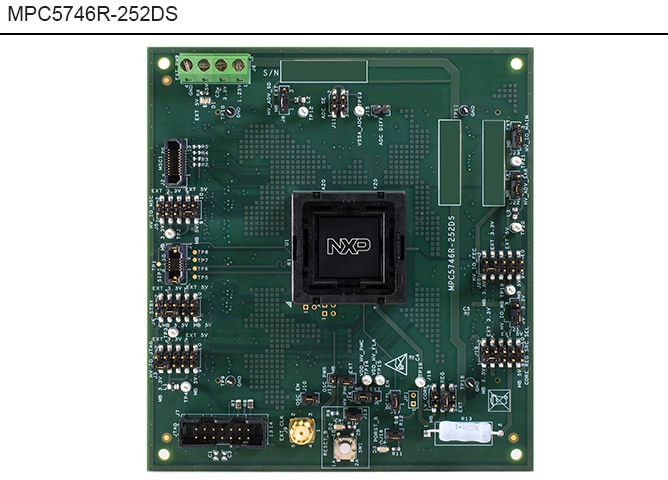

MPC5746R-252DS子板

  • 将MPC5746R插入252 MAPBGA封装
  • 电源:如果采用MPC57XXXMB,可通过接口连接器来供电,如果独立使用时,可通过端子块来供电
  • 通过JTAG连接器调试
  • 采用内部跟踪存储器进行跟踪
  • 时钟选项:20MHz晶振、面向外部时钟的SMA接头或振荡器

购买选项

MPC57XXXMB-Image

点击展开

  • CNY3,339.86
  • 数量为 1
    • 供货状态: 缺货
Buy from NXP从代理商处购买
MPC5746R-144DS-Image

点击展开

  • MPC5746R-144DS

  • MPC5746R LQFP 144 daughtercard for Engine Management.

  • CNY2,650.34
  • 数量为 1
    • 供货状态: 缺货
Buy from NXP从代理商处购买
MPC5746R-176DS-Image

点击展开

  • MPC5746R-176DS

  • MPC5746R 176 LQFP daughtercard for Engine Management.

  • CNY2,865.82
  • 数量为 1
    • 供货状态: 缺货
Buy from NXP从代理商处购买
MPC5746R-252DS-Image

点击展开

  • MPC5746R-252DS

  • MPC5746R MAPBGA 252 daughtercard for Engine Management.

  • CNY7,534.44
  • 数量为 1
    • 供货状态: 缺货
Buy from NXP从代理商处购买
