MPC574xP功能安全电机控制评估系统

MPC574xPEVB
正常供应

滚动图片以放大

MPC574xPEVB是用于汽车和工业功能安全电机控制的评估系统。

MPC574xPEVB基于32位Power Architecture®MPC574xP超高可靠微控制器，包括一个主板和两个不同的(MCU封装选项)子板，它们可以一起工作，也可独立工作。

产品详情

支持的器件

处理器和微控制器

超高可靠性的MPC57xx MCU

  • MPC574xP: 超可靠的MPC574xP MCU，适用于汽车和工业安全应用

特征

微控制器(MCU)

  • 基于32位Power Architecture e200z4的MPC574xP

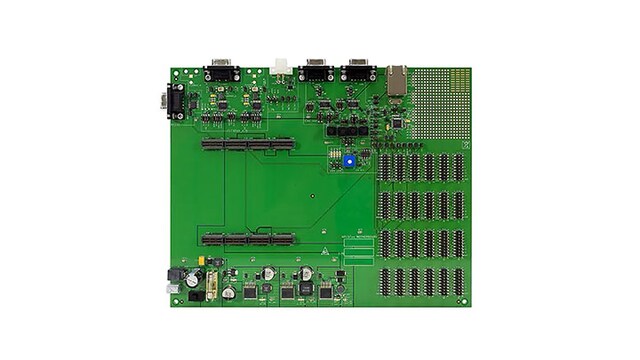

MPC57XXXMB主板

  • 2个CAN，1个LIN(带Molex连接器)，1个SCI信道(带收发器)和DB-9连接器
  • 2个FlexRay通道(支持跳接线)，收发器和DB-9连接器
  • 1个以太网PHY和RJ45连接器
  • 0.10引脚接头，可访问所有I/O
  • 2.5” x 2.5”原型区，具有5V和GND电轨
  • 1个模拟电压生成电位器，4个用户LED，4个按钮开关
  • 12 V直流电源输入圆柱形接头，附带电源

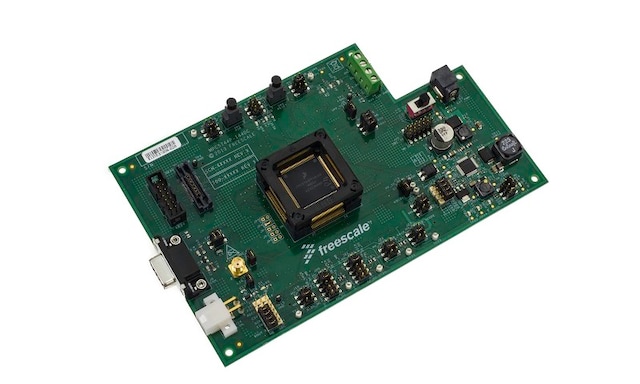

MPC5744P-144DC子板

  • 144 LQFP封装的带插座的MPC5744P
  • 电源选项
  • 调试和跟踪：JTAG，Nexus并行或Aurora连接器
  • I/O连接：SCI，CAN，LIN，SIPI，FlexRay (一些与使用MPC57XXXMB有关)。
  • 测试点和LED

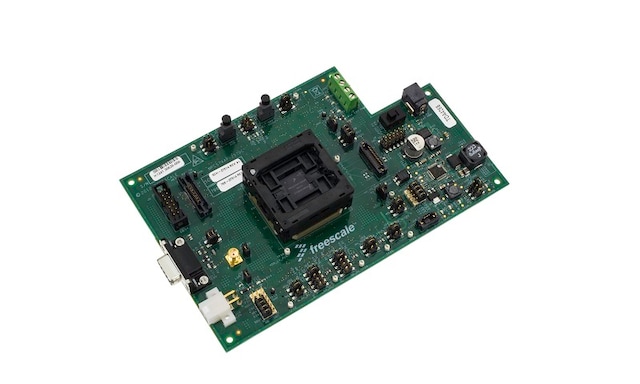

MPC5744P-257DC子板

  • 257 BGA封装的带插座的MPC5744P
  • 电源选项
  • 调试和跟踪：JTAG，Nexus并行或Aurora连接器
  • I/O连接：SCI，CAN，LIN，SIPI，以太网，FlexRay (一些与使用MPC57XXXMB有关)。
  • 测试点和LED

购买选项

MPC57XXXMB-Image

点击展开

MPC57XXXMB
正常供应

MPC57XXX evaluation motherboard.

    $465.00 USD
    现货 :8

    正常情况下 1-2个工作日内发货

    加入购物车
    从分销商处购买
    MPC5744P-144DS-Image

    点击展开

    MPC5744P-144DS
    正常供应

    MPC5744P 144 LQFP daughtercard for Functional Safety Motor Control.

      $509.00 USD
      待定库存
      加入购物车
      从分销商处购买
      MPC5744P-257DS-Image

      点击展开

      MPC5744P-257DS
      正常供应

      MPC5744P 257 BGA daughtercard for Functional Safety Motor Control.

        $1049.00 USD
        待定库存
        加入购物车
        从分销商处购买
