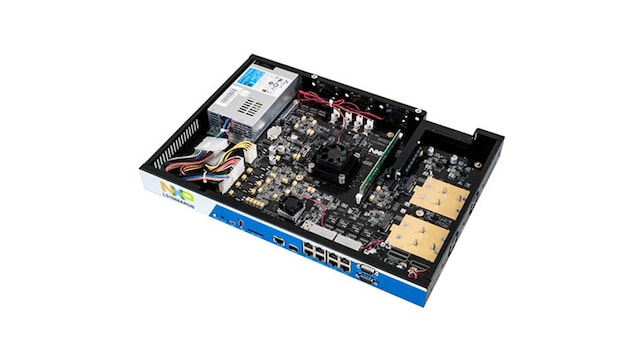

QorIQ® LS1088A开发板

点击播放视频

框图

LS1088A-RDB Reference Design Board Block Diagram

支持的器件

处理器和微控制器

Layerscape处理器

特征

处理器

  • 基于Arm® Cortex®-A53的QorIQ®LS1088A 8核处理器
  • 速度高达1.8GHz
  • 2MB L2缓存
  • Neon SIMD

存储器

  • SDRAM支持双排DIMM插槽
  • 1个DDR4 uDIMM/RDIMM x72, 2.1 GT/s数据传输速率,支持ECC
  • 2GB NAND闪存,带ECC支持
  • QSPI支持
    • 两个器件,频率高达64 MB
  • SD卡槽支持:
    • 外接卡
    • UHS-1模式:SDR12、SDR25、SDR50、SDR104和DDR50
  • 板载eMMC支持:
    • 8GB存储器
    • HS-200 + DDR模式

以太网

  • 支持多达4端口1 GbE,(4xRJ45),SFP+
  • 支持1端口10GbE (1xRJ45))

基本外设和互连

  • PCI Express
    • 一个标准插槽x1 PCIe连接器,支持PCIe Gen3
    • 两个迷你PCIe插槽(PCIe Gen3),支持水平和垂直配置
  • USB 3.0
    • 前面板上有两个USB 3.0端口,一个带有A型接头,一个带有micro-AB型接头,可连接到支持主机模式和OTG模式的USB PHY
  • SATA
    • 1个SATA接头

其他特性

  • 用于调试的JTAG/COP
  • 温度监测仪

购买选项

LS1088ARDB-PB-Image

点击展开

  • CNY 18,549.45
  • 数量为 1
    • 供货情况: 现货
    • 库存: 2
    • 配送: 正常情况下 1-2个工作日内发货
