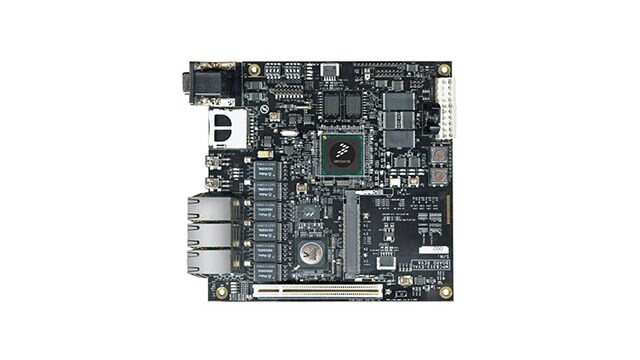

MPC8313E-RDB参考平台

MPC8313E-RDB 正常供应

滚动图片以放大

The NXP® MPC8313E-RDB reference platform is ideal for hardware and software development for cost-optimized networking applications.

  • 高性价比的MPC8313E通信处理器系列满足了小型办公室/家庭办公室(SOHO)、打印、IP服务和工业控制等应用的需求。
  • It leverages NXP’s highly integrated MPC8313E processor built on Power Architecture® technology and leading-edge external components: a five-port Gigabit Ethernet switch, USB port, one PCI slot, one MiniPCI slot and one SD card memory slot
  • MPC8313E的高集成度有助于降低总体系统成本、提高性能并简化电路板设计

产品详情

支持的器件

处理器和微控制器

PowerQUICC II Pro (MPC83xx)

  • MPC8313E: Low-Power PowerQUICC® II Pro Processor with DDR2, PCI, 1 GB Ethernet, Security, USB

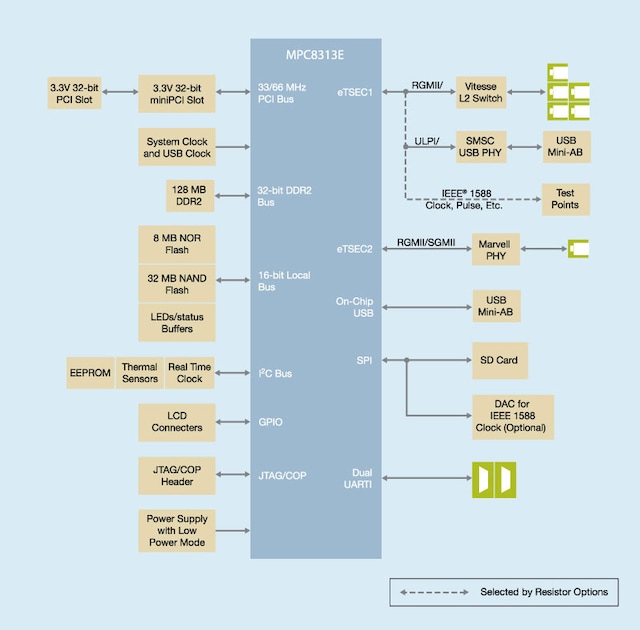

特征

处理器

  • NXP® MPC8313E running at 333/333 MHz (CPU/DDR2)

存储器

  • 128 MB无缓冲DDR2 SDRAM分立式器件
  • 8 MB闪存单芯片存储器
  • 32 MB NAND闪存
  • 256 kB M24256 serial EEPROM
  • SD连接器，用于在SPI模式下连接SD存储卡

数据连接

  • LCD连接器，采用通用IO结构
  • ATX电源连接器
  • 用于调试的JTAG/COP

接口

  • 10/100/1000 Base-T以太网端口：
    • eTSEC1, RGMII interface: five 10/100/1000 Base-T RJ-45 interfaces using Vitesse™ VSC7385 L2 switch
    • eTSEC2, selectable RGMII, or SGMII interface: one 10/100/1000 Base-T RJ-45 interface using Mavell™ 88E1111 PHY
  • USB 2.0端口：
    • High-speed host/device USB interface: selectable on-chip PHY or external ULPI PHY interface by SMSC USB3300 USB PHY
  • PCI：32位PCI接口，最高运行频率66 MHz
    • 一个32位3.3 V PCI插槽，与PCI总线连接
    • One 32-bit 3.3 V Mini PCI slot connected to PCI bus
  • 双UART端口：
    • DUART接口：支持两个速率高达115200bps的UART，用于控制台显示

购买选项

MPC8313E-RDBC-Image

点击展开

MPC8313E-RDBC
正常供应

PowerQUICC II Pro MPC8313E Reference Development Board rev2.2.

    $343.85 USD
    待定库存
    加入购物车
    从分销商处购买
