点击图片以展开

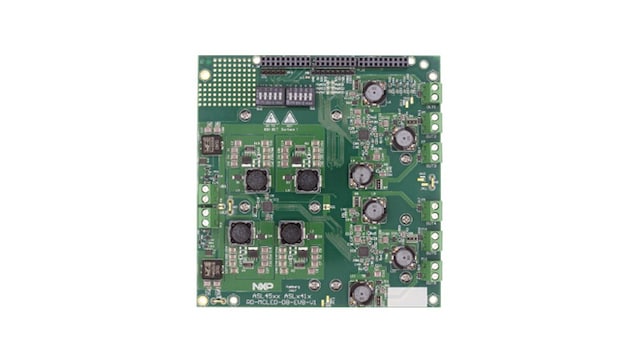

ASLx500SHN和ASLx41xSHN评估板（EVB）采用ASL4500SHN（一种高度集成且灵活的四相DC-DC升压转换器IC）和两个ASL3416SHN（可提供恒定平均直流电流的三通道降压模式LED驱动器IC）。该套件设计用于驱动六个LED串，具有150 mA至1.6 A和2 V至60 V的 LED串电压。在默认应用中，微处理器（MCU）通过串行外设接口（SPI）控制器件。

软件

产品详情

支持的器件

通用负载开关

汽车照明LED驱动器IC

ASL241ySHN: 双通道汽车LED降压驱动器
ASL250ySHN: 两相汽车LED升压驱动器
ASL4500SHN: 四相汽车LED升压驱动器
ASL150ySHN: 单相汽车LED升压驱动器

处理器和微控制器

S32K汽车通用MCU

S32K1: S32K1汽车通用微控制器

特征

通用规格

控制ASL4500SHN升压转换器
控制两个ASL3416SHN降压转换器
可选择控制任何恩智浦ASL升压或降压转换器

连接

S32K144EVB的接口连接器
用于2个输入电压和6个LED输出的连接器

用户组件

状态LED用于报告所连接电源的状态

购买选项

点击展开

套件包含

只有ASL45XASLX41板

对于ASL45XASLX41 KIT的操作，建议使用S32K板

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.
