HVBMSCT800BUN参考设计套件快速入门
本文档内容
-
开箱即用
-
获取硬件
-
配置硬件
1. 开箱即用
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路及系统级封装设备。恩智浦产品电池寿命长，器件尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。
本页面将引导您完成设置和使用HVBMSCT800BUN参考设计套件。
1.1 套件内含物/装箱单
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路及系统级封装设备。恩智浦产品电池寿命长，器件尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。
本页面将引导您完成设置和使用HVBMSCT800BUN参考设计套件。
RD-HVBMSCT800BUN套件包含以下各项：
- 电池管理单元（BMU）
- 1块RD-K358BMU板
- 1根电源线（2VDC, 5.0A）

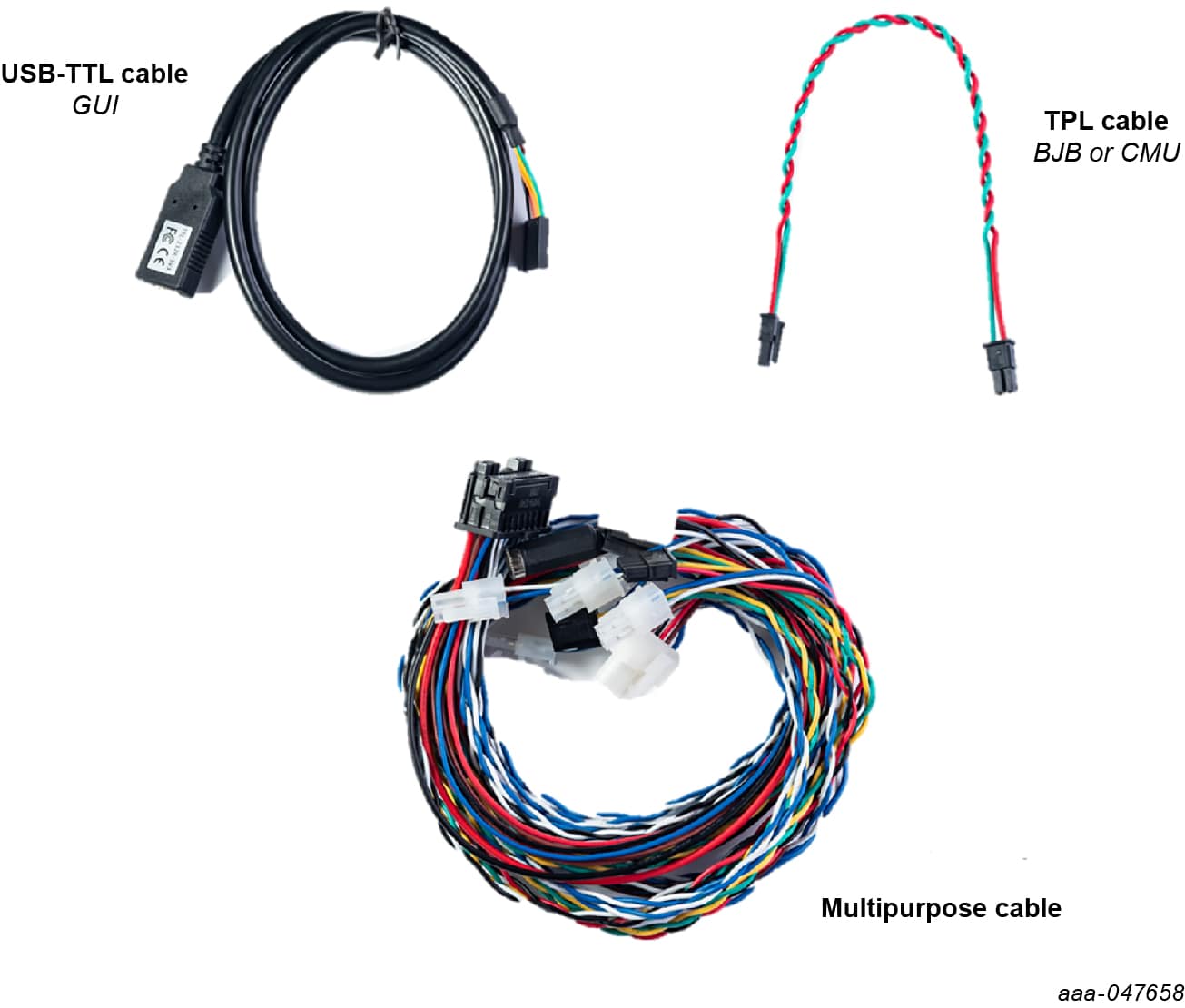

- 1根多用途电缆
- 1根USB-TTL电缆
- 1根电气传输协议链路(ETPL)电缆
- 单体监控单元(CMU)
- 1个RD33774CNT3EVB评估板

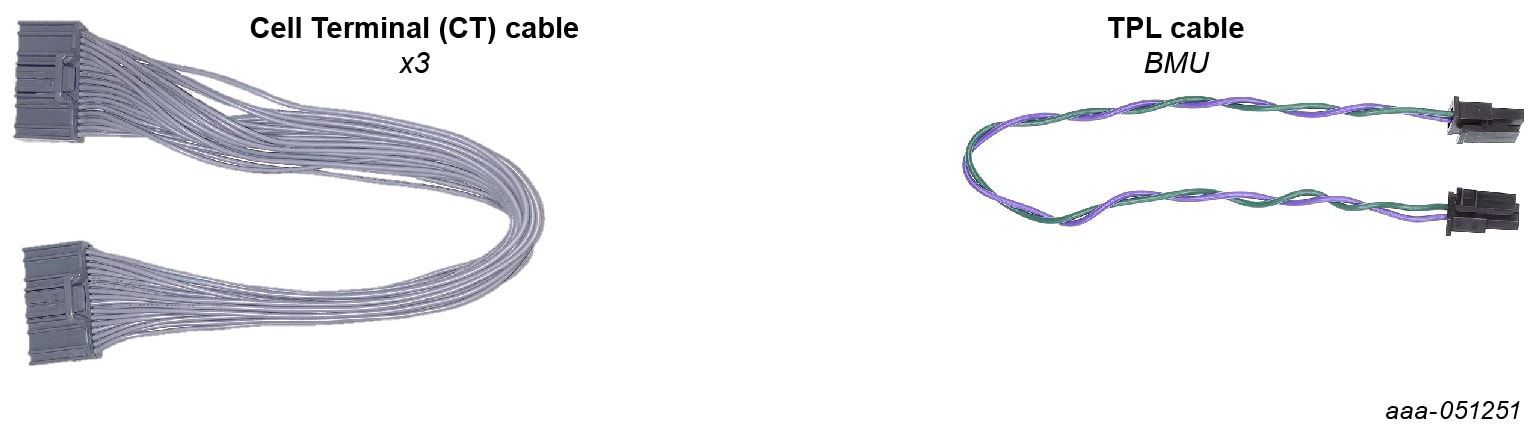

- 3根电源线
- 1根ETPL电缆
- 电池接线盒（BJB）
- 1个 RD772BJBTPL8EVB评估板
- 1根电源线

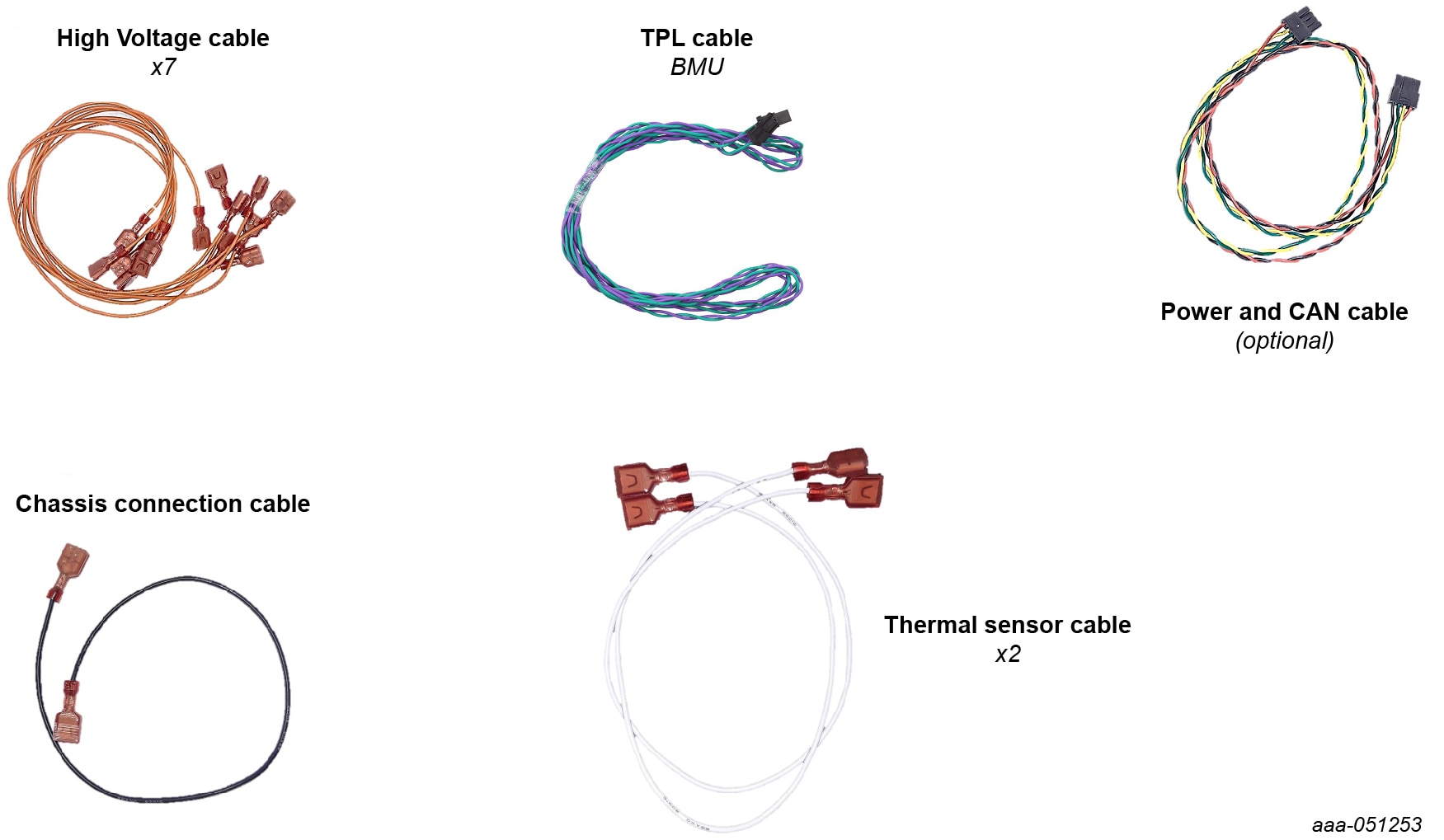

- 7根高压测量电缆
- 1对热敏传感器电缆
- 1根机箱电缆
- 1根ETPL电缆
- 1个有机玻璃罩
- 电池仿真套件
- 1个BATT-18EMULATOR板
- 1根电源线（5VDC，5.0A）
除了套件内含物外，使用此套件时，还需要使用以下硬件。
- 一台PC机，可运行随附的GUI并对RD-K358BMU板进行编程
- 一个JTAG调试器，可对RD-K344BMU板进行编程。推荐的调试器是PEmicro Multilink FX。
1.2 硬件要求
除了套件内含物外，使用此套件时，还需要使用以下硬件。
- 一台PC机，可运行随附的GUI并对RD-K358BMU板进行编程
- 一个JTAG调试器，可对RD-K344BMU板进行编程。推荐的调试器是PEmicro Multilink FX。
2. 获取硬件
2.1 板特性
- 可扩展性：适用于各种应用的高压BMS芯片组解决方案，可降低开发成本并加快上市进程。
- 安全：较高系统安全级别，确保电池始终正常运行，保护乘客。
- 精确：精确和同步测量能够充分利用电池的潜力，从而最大限度地提高行驶里程。
- 使能：对于使能套件中包含的每个板，其硬件原理图、PCB布局和Gerber文件（需要签署保密协议）都可从恩智浦网站下载，并提供系统软件开发套件
2.2 设计套件描述
RD-HVBMSCT800BUN是基于ETPL的高压电池管理(HVBMS)参考设计套件，适用于800 V应用。该套件是专为评估和开发目的而设计的。RD-HVBMSCT800BUN由一个硬件套件和几个软件包组成。
2.3 设计套件组件
电池管理单元
电池管理单元（BMU）是电池管理系统的控制部分。BMU处理数据、做出决策并指挥系统。

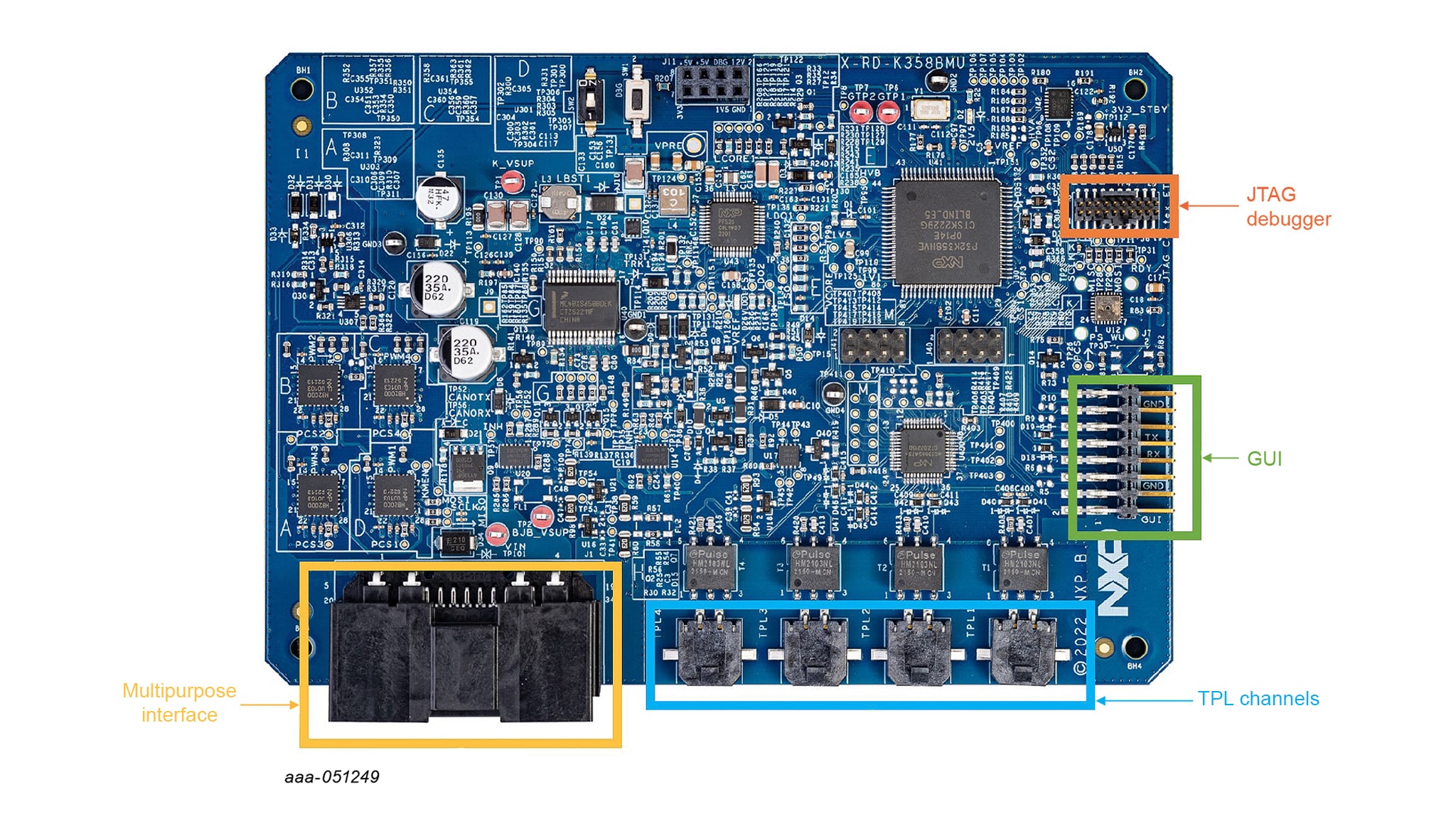

RD-K358BMU是适用于800 V应用的HVBMS参考设计BMU。此BMU套件包括一个电源和三根电缆，可与HVBMS的其他部件连接。
单体监测单元(CMU)
CMU是BMS的单体电池感知部分。CMU精确监控电池电压和环境温度，确保电池安全运行。CMU还实现快速的电池平衡。
RD33774CNT3EVB是HVBMS参考设计CMU，适用于采用MC33774A电池单元控制器的ETPL架构。该CMU套件包括四根线缆，可与HVBMS其它部件连接。
电池接线盒
电池接线盒(BJB)是BMS的电池组传感部分。BJB可测量高压。该测量可监测接触器到逆变器和充电器的连接。BJB还可以精确测量系统电流，并监控电池到机箱的隔离。

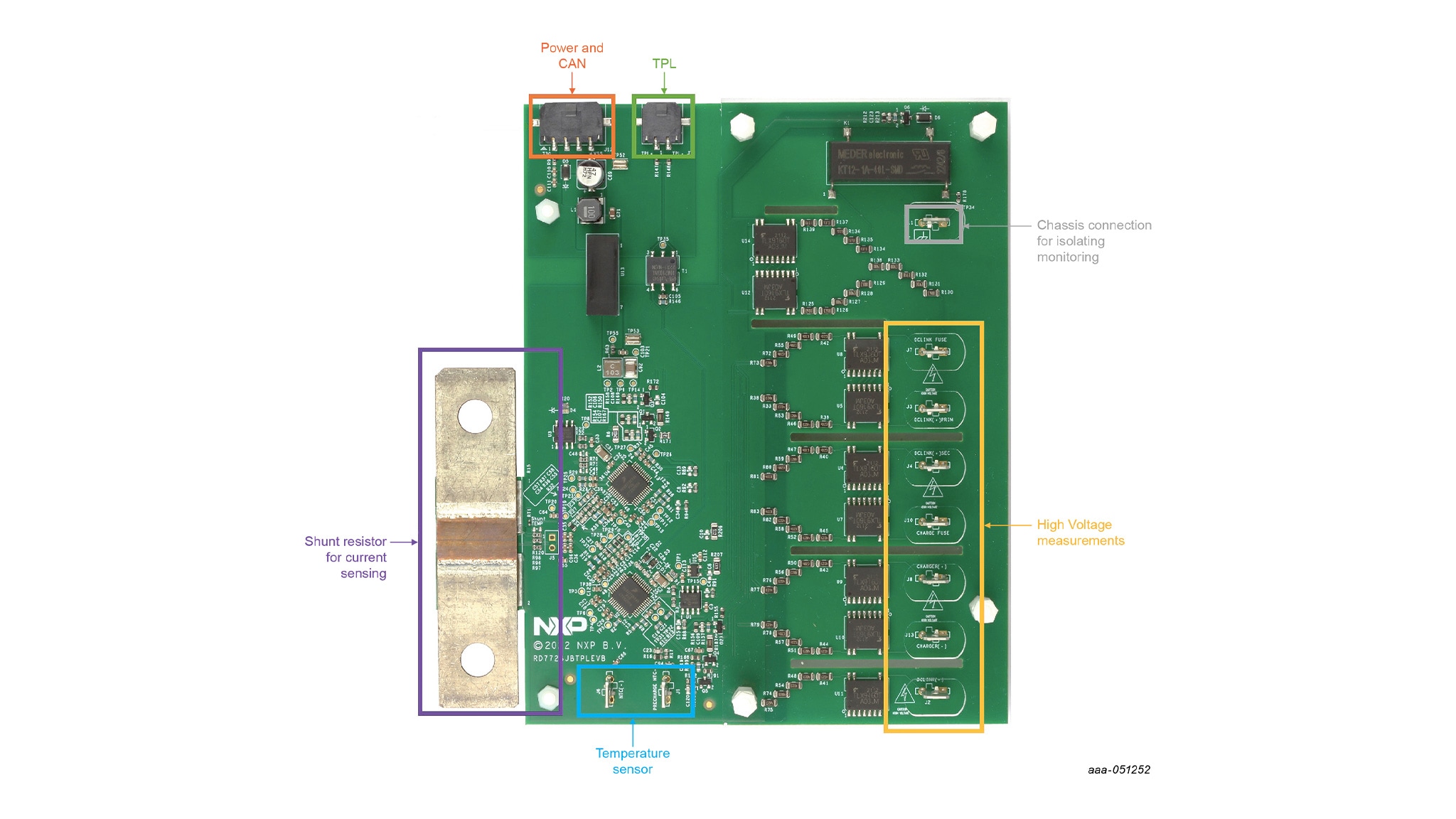

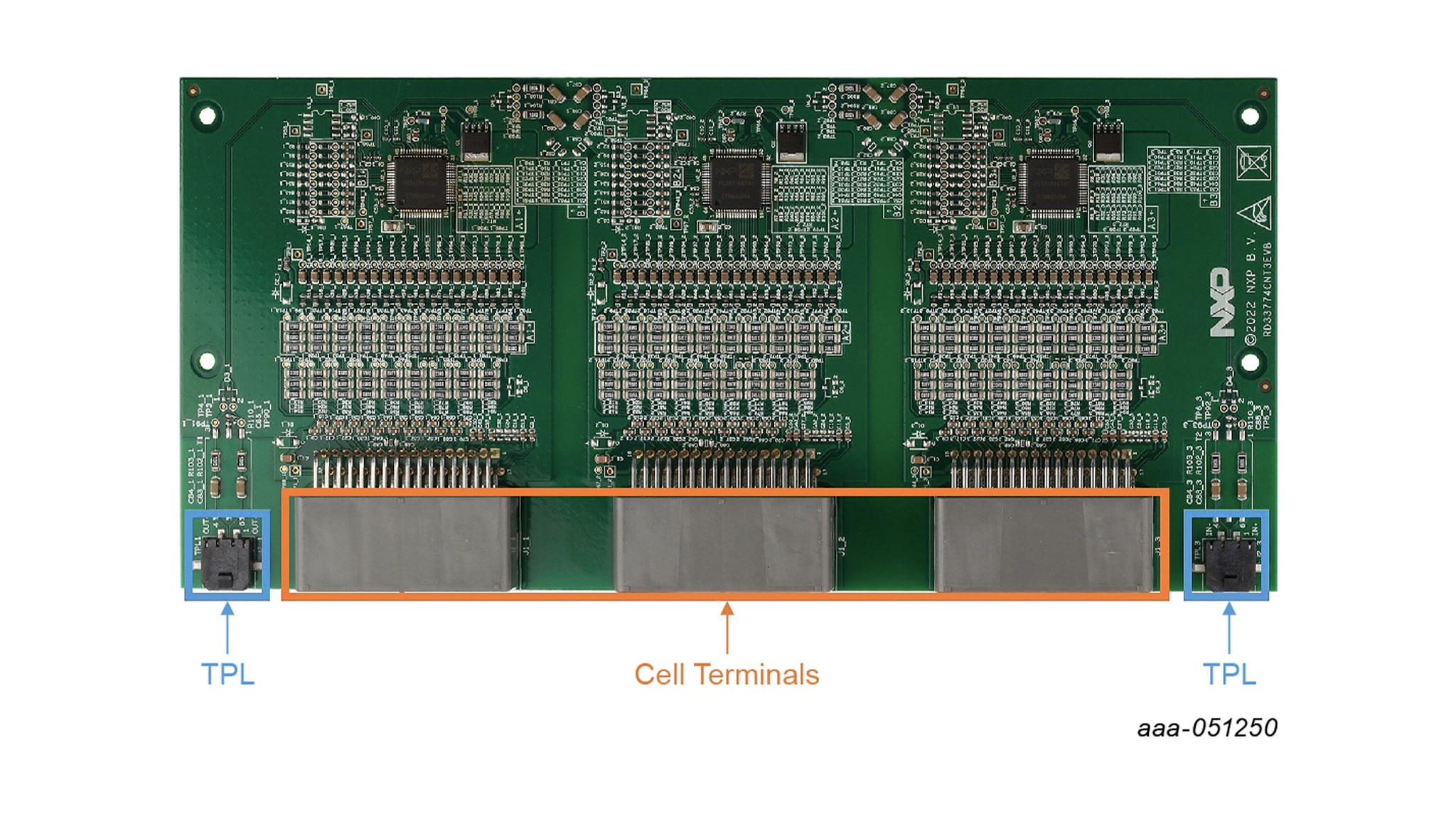

RD772BJBTPL8EVB是800 V HVBMS参考设计BJB，适用于基于ETPL的架构。此BJB套件包括11根线缆，可与HVBMS的其他部件连接。
电池仿真

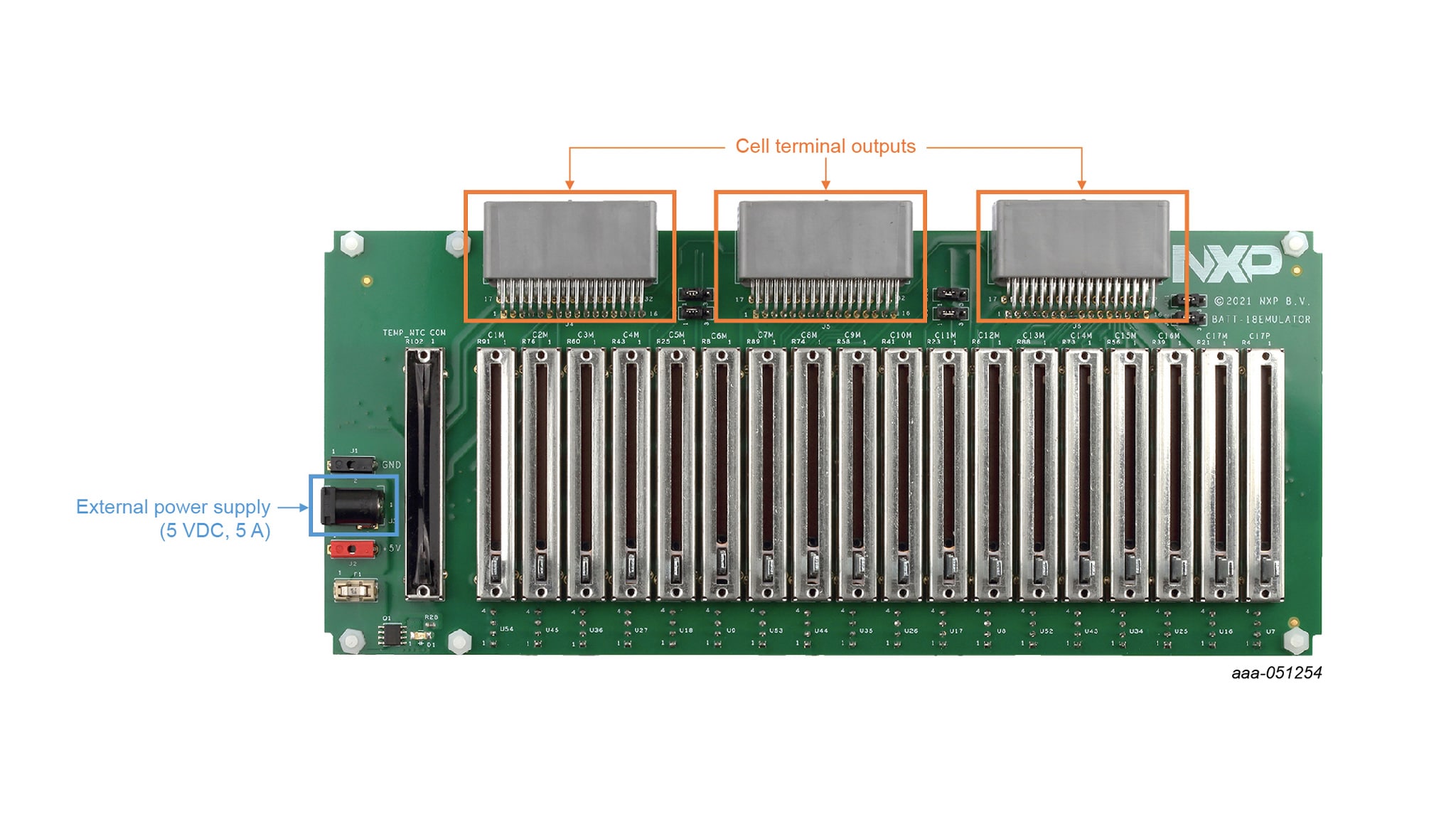

为了仿真电池电压和温度，RD-HVBMSCT800BUN包含BATT-18EMULATOR电池仿真器。
3. 配置硬件
3.1 配置硬件

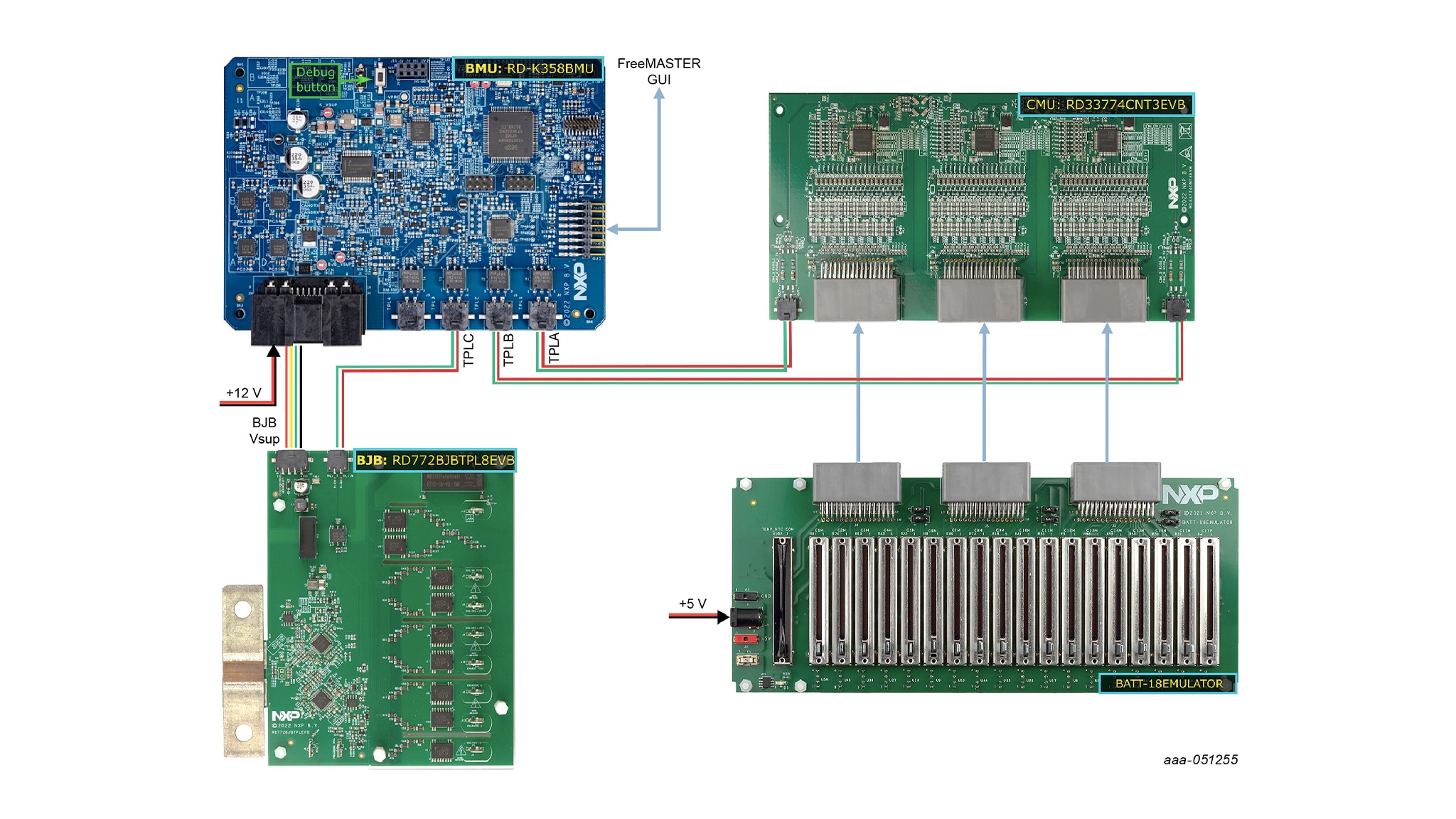

要连接系统并开机，请完成以下步骤：
- 连接板卡
- 从套件中取出所有板卡和电缆。
- 将多功能线缆连接到RD-K358BMU (
J1) - 连接CMU
- 将第一根ETPL电缆连接到RD-K358BMU (
J2)和RD33774CNT3EVB (J2_1) - 将第二根ETPL电缆连接到RD-K358BMU (
J3)和RD33774CNT3EVB (J2_3) - 将第三根电源线RD33774CNT3EVB (
J1_1、J1_2和J1_3)和BATT-18EMULATOR (J4、J5和J6)
- 将第一根ETPL电缆连接到RD-K358BMU (
- 连接BJB
- 连接RD-K358BMU (
J4)和RD772BJBTPL8EVB (J9)之间的ETPL电缆 - 连接RD-K358BMU(
J1、4引脚接头、引脚11至14)和RD772BJBTPL8EVB (J12)
- 连接RD-K358BMU (
- 为板卡供电
- 使用可用电源(
J3)给BATT-18EMULATOR供电，从而实现为CMU供电。 - 将可用电源与多用途电缆端连接，为电池管理单元供电。
- 使用可用电源(
- 使用HVBMS启动界面监测系统
- 打开“HVBMS启动FreeMASTER”项目(HVBMS_800_StartUp_FreeMASTER.pmpx)

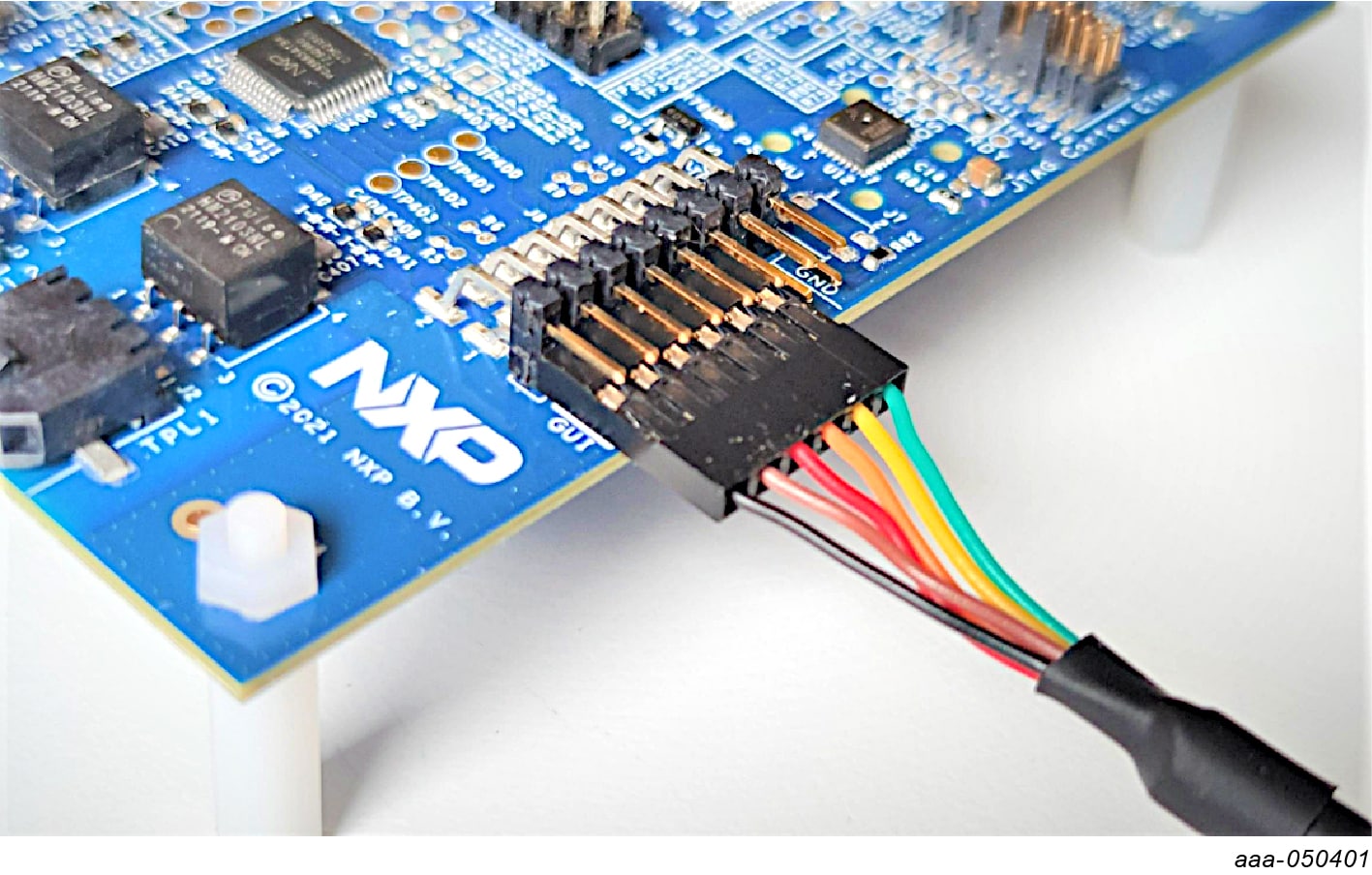

- 将提供的USB-TTL电缆连接到RD-K358BMU(
J8)，确保黑色电线接地，黄色电线位于TX上，橙色电线位于RX上。
- 在FreeMASTER菜单中，单击Tools(工具)，然后单击Connection Wizard(连接向导)……
- 在"Connection Wizard(连接向导)"窗口中：
- 单击“Next(下一步)”。
- 选择 “Use direct connection to on-board USB port（使用到板载USB端口的直接连接）” ，然后点击 "Next（下一步）"。
- 选择正确的USB串行端口，并将115200选为要调试的波特率，然后点击"Next（下一步）"。
- 选择“Yes（是）”，使用检测到的端口设置，并开始使用FreeMASTER工具，然后点击 “Finish（完成）”。
- 在FreeMASTER菜单中，单击Go! ，或在界面中点击“Connect（连接）”。
- 对系统进行编程
要使用“HVBMS参考设计”安装开发设置并开始编程，请参阅RD-HVBMSCT800BUN网站的软件部分。
