KW47-LOC
Localization Reference Design using KW47.
紧凑列表

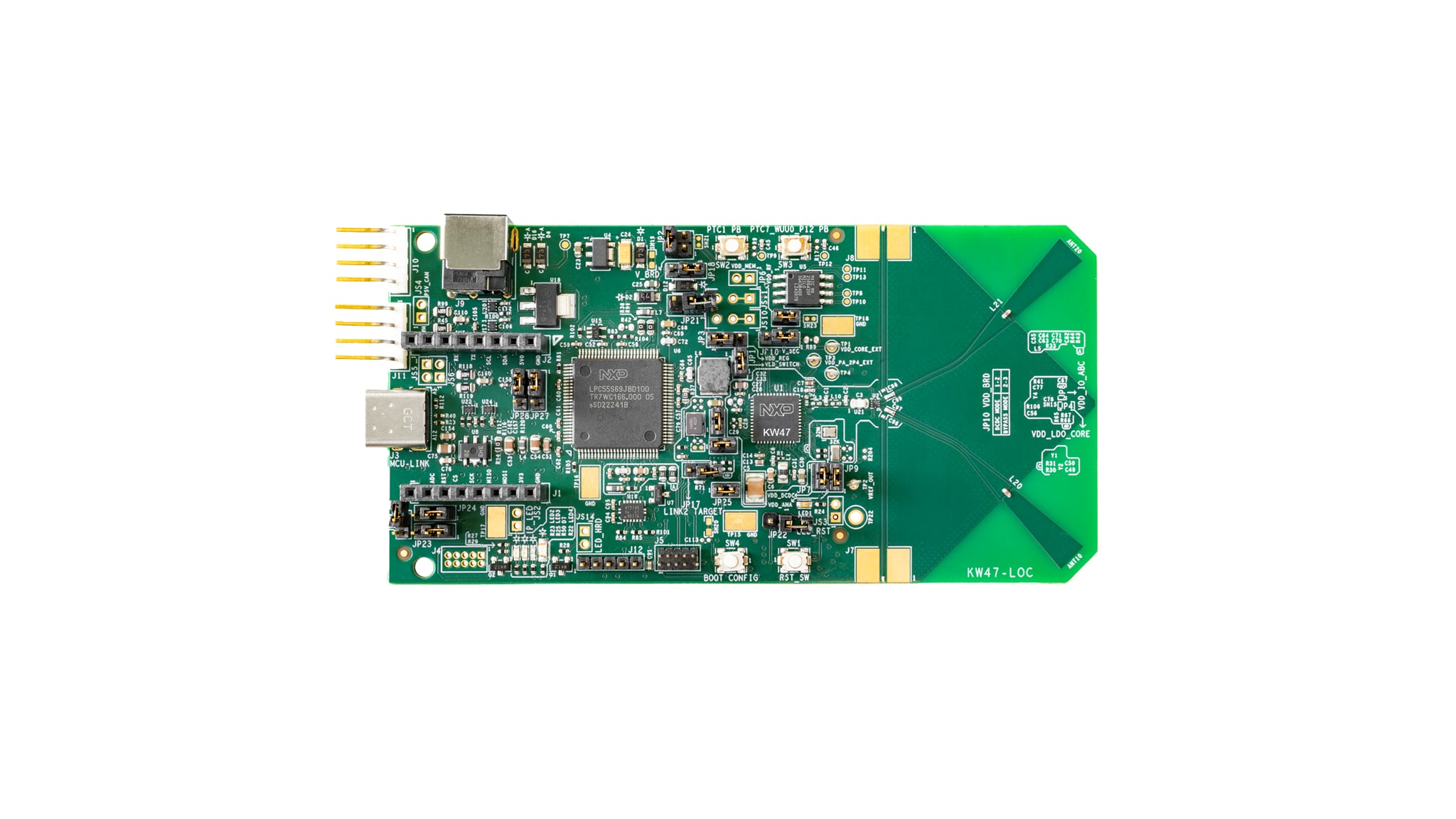

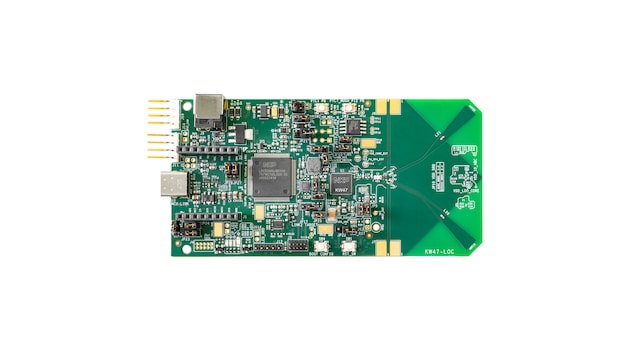

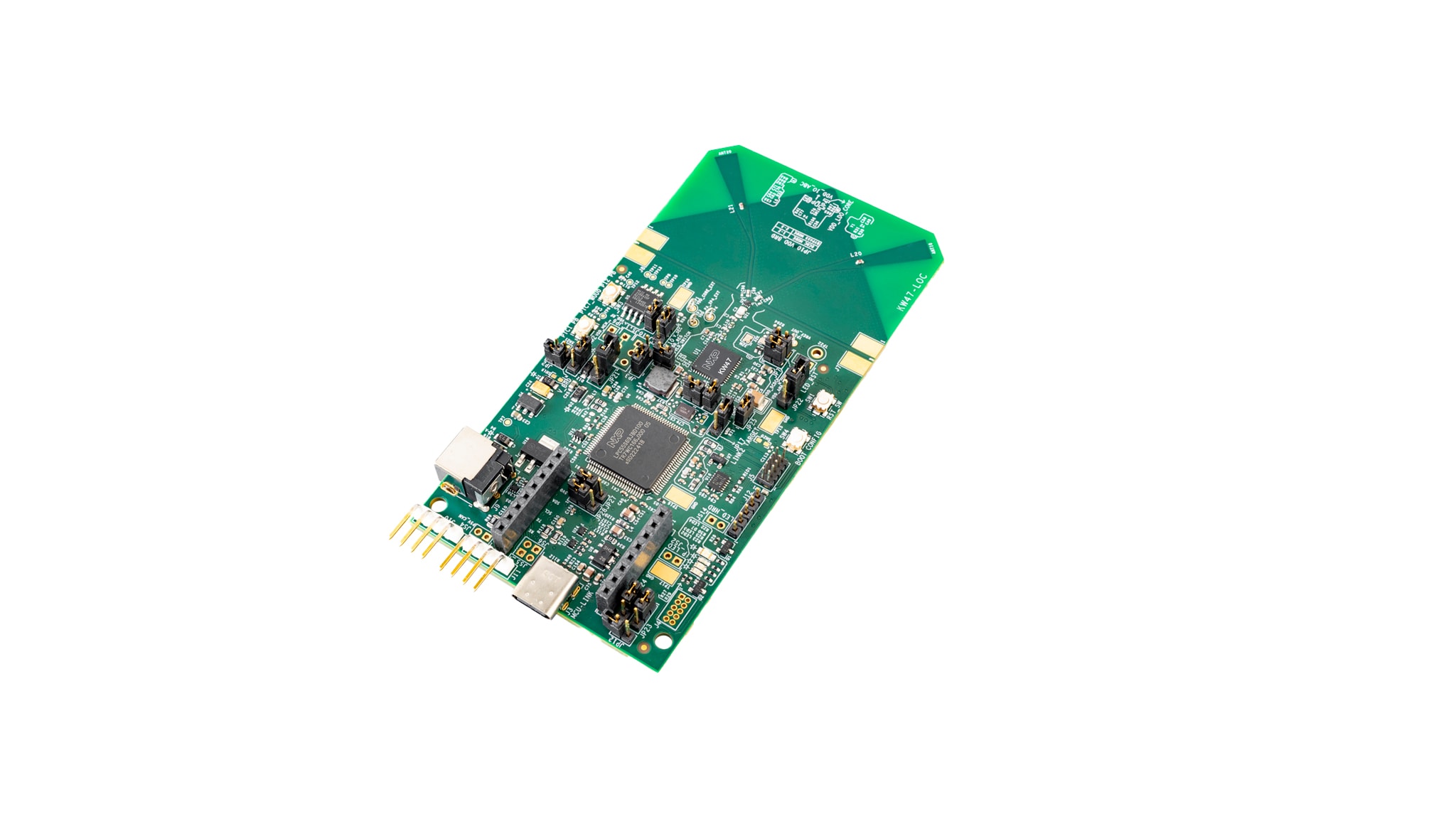

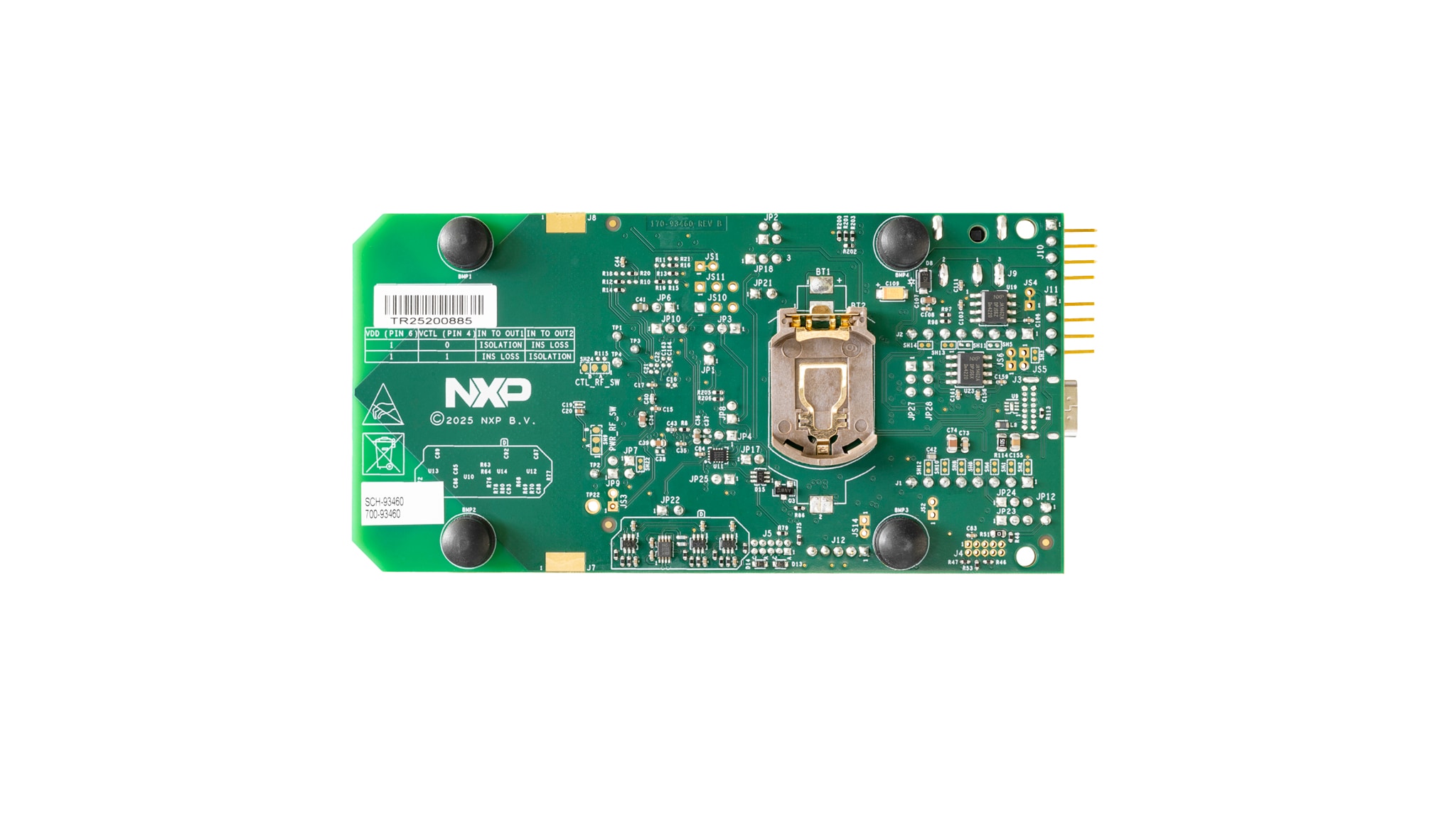

基于KW47的定位参考设计
- 本页介绍的产品处于样品阶段。产品技术规格和信息如有变更，恕不另行通知。如需了解其他信息 ，请联系当地的销售代表。
基于KW47的定位参考设计是一款评估套件，用于演示面向汽车和物联网应用的蓝牙信道探测技术。该设计集成了两个芯片天线以及射频开关，支持天线分集。同时，它配备集成式编程器/调试器，并搭载mikroBUS™接头，便于快速增加扩展板。该板默认支持天线切换功能，是开发与评估低功耗蓝牙信道探测功能的首选平台。
该定位参考设计基于KW47汽车低功耗蓝牙MCU，该MCU与MCX W72物联网多协议MCU引脚兼容，可直接用于信道探测产品的量产设计。KW47 MCU已通过Bluetooth Core 6.0规范认证，并与KW45 MCU引脚兼容。
产品详情
支持的器件
无线连接
低功耗蓝牙
- KW47: KW47：具备信道探测定位技术的汽车Bluetooth Core 6 MCU，适用于接入控制与车载信息服务
特性
处理器
- KW47B41Z包含以下组件：一个96MHz Arm Cortex-M33 CPU、一个基于Arm Cortex-M33、名为窄带单元(NBU)的射频控制器、一个工作于2.4GHz频段的射频收发器(支持Bluetooth Low Energy (LE) 6.0的GFSK调制)、低功耗蓝牙控制器协议栈与收发器驱动程序、高达2MB的闪存及高达264kB的SRAM，以及一组为满足目标应用需求而优化的外设
连接
- 支持CAN连接
- 支持LIN连接
- Arduino Shield插座
- mikroBUS插座
调试
- JTAG
电源管理
- 支持所有DC-DC配置
传感器
- 恩智浦FXLS8964AF 3D加速度传感器(±2g/±4g/±8g)
无线
- 2.4GHz天线SMT 5.0X2.0X1.1(2450AT42A100)
支持的协议
- 支持多协议用例，涵盖Matter、Thread、Zigbee、低功耗蓝牙及CAN FD，适用于物联网、工业控制与汽车应用。
