1. 连接

开始试用您的板！您可以选择观看短片中的操作顺序或遵循下面列出的详细操作步骤。

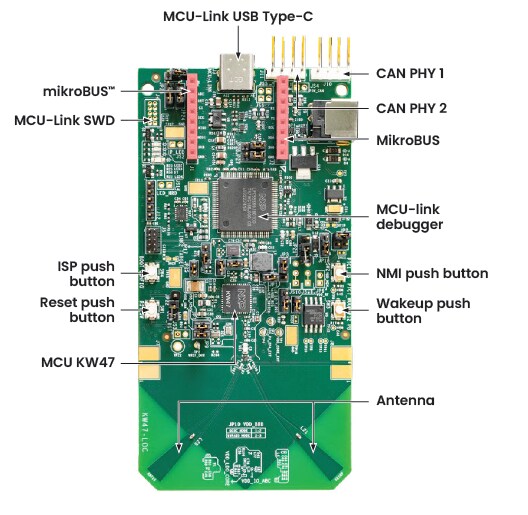

1.1 熟悉板

KW47-LOC板已预烧写了无线定位演示。这是一个健全性检查，用来检验设备是否能按照预期正常工作。

Get Familiar with the Board

Get familiar with the board

1.2 连接板

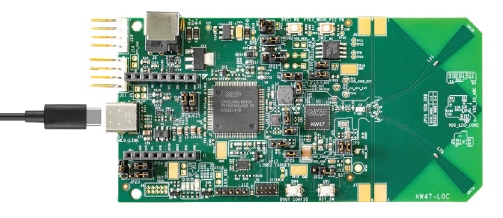

这一步，需要两块KW47-LOC板。使用USB Type‑C线将连接器J3连接至主机或电源，给板上电并运行演示程序。这时，应该看到蓝色LED指示灯以稳定的节奏闪烁。按照视频中所示的步骤运行演示。

Plug in the Board

Plug in the board

下一页获取软件

2. 获取软件

2.1 安装工具链

恩智浦提供名为MCUXpresso for Visual Studio (VS) Code的工具链。请点击下面的按钮，下载MCUXpresso for VS Code v25.09或更高版本。

Visual Studio Code

获取VS Code

了解如何在主机上安装VS Code，参考MCUXpresso教程。

2.2 采用MCUXpresso SDK，快速开始设计

恩智浦扩展提供了一些工具，可以将软件存储库添加到VS Code工作区。软件存储库可以从以下三个来源提供：

  • 远程Git URL
  • 恩智浦MCUXpresso归档文件
  • 现有的Git文件夹

本节将介绍如何使用远程Git存储库选项导入MCUXpresso SDK。要以这种方式导入存储库，请执行以下步骤：

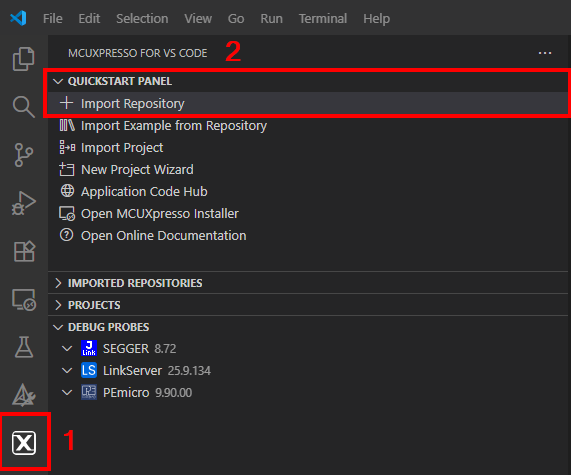

  1. 点击“MCUXpresso扩展”图标
  2. 点击“快速启动面板”选项卡，然后点击“导入存储库”按钮。按下该按钮后，将出现一个新的导入窗口

    3. Importing a Repository

    Jump Start Your Design with the MCUXpresso SDK - IMG1

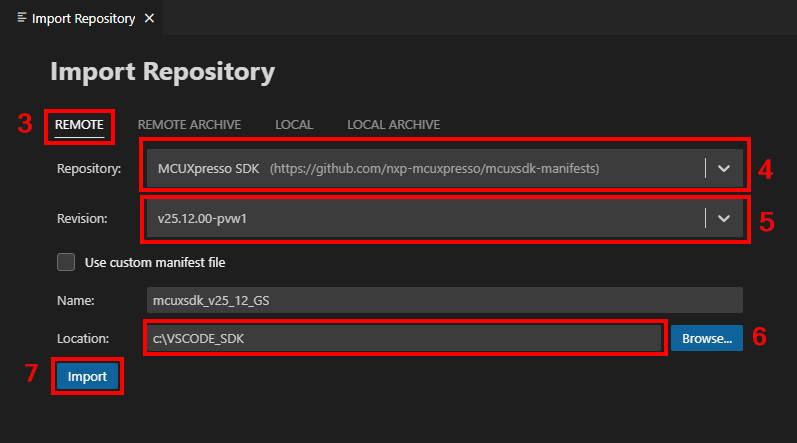

  3. 选择“远程”选项，导入随附的SDK文件
  4. 点击箭头按钮浏览“存储库”选项，并搜索“MCUXpresso SDK”选项
  5. 点击箭头按钮浏览“版本”选项，并搜索版本“v25.09.00”或更高版本
  6. 点击“浏览”，选择Location (位置)文件夹，并选择一个通用目标文件夹用于存储SDK
  7. 为新SDK输入名称
  8. 点击“导入”按钮，等待安装

    9. Selecting and Importing the MCUXpresso SDK Version

    Jump Start Your Design with the MCUXpresso SDK - IMG2

2.3 MCUXpresso配置工具

MCUXpresso配置工具是一套集成的工具，可指导用户创建新的MCUXpresso SDK项目，还可提供引脚和时钟工具，以生成面向定制板支持的初始化C代码。它完全集成到MCUXpresso IDE中，如果使用其他IDE，则可以将其作为单独的工具。

点击下面的“Get MCUXpresso Config Tools”(获取MCUXpresso配置工具)按钮，获取安装程序。

MCUXpresso Config Tools

获取MCUXpresso配置工具

2.4 编程和配置工具

MCUXpresso安全配置(SEC)工具是一款基于GUI的应用，用于简化在恩智浦MCU上生成和配置可启动的可执行文件。它支持在量产阶段对恩智浦微控制器进行安全编程和设备配置。建议所有用户首先使用MCUXpresso SEC工具进行试运行和大规模生产。

下载该工具后，可在“帮助”选项卡下找到用户指南。接下来，按照“处理器特定工作流程”一章中针对您的板的说明进行操作。

SEC

SEC安装

2.5 安装IoT Toolbox

恩智浦IoT Toolbox是一款通用的移动应用程序，专为支持无线连接演示与测试而设计。它提供了一个直观的界面，用于与恩智浦开发平台进行交互。您需要此应用才能继续完成本《快速入门》指南后续章节的学习。

首先，请从以下任一平台将交互式IoT Toolbox安装到您的智能手机上：

IoT Toolbox Icon

前页连接
下一页构建并运行

3. 构建并运行

以下步骤将指导您使用Arm® Cortex®-M33应用的MCUXpresso for VS Code扩展来运行无线定位演示应用。MCUXpresso for VS Code扩展安装和KW系列的SDK可在本《快速入门》指南的“获取软件”部分找到。

3.1 更新NBU固件

在运行任何无线演示之前，必须根据其SDK版本更新窄带单元(NBU)固件。

  1. 使用USB Type‑C线将KW47-LOC板连接至PC
  2. 打开已在第2.1节安装的LinkFlash工具(该工具随LinkServer组件一同提供，其默认安装路径为“C:\nxp\LinkServer_XX.XX.XX\LinkFlash.exe”)
  3. 在“Probe”字段中确认您的板已被工具识别(若未识别，请点击“刷新”)

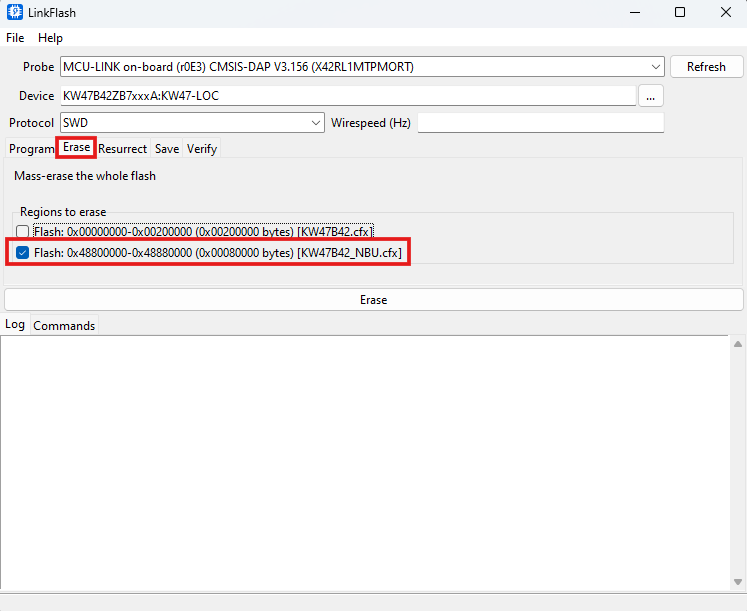

  4. 转到“擦除”选项卡，然后通过点击复选框选择NBU内存区域

    5. Begin Updating the NBU Firmware

    Begin Updating the NBU Firmware

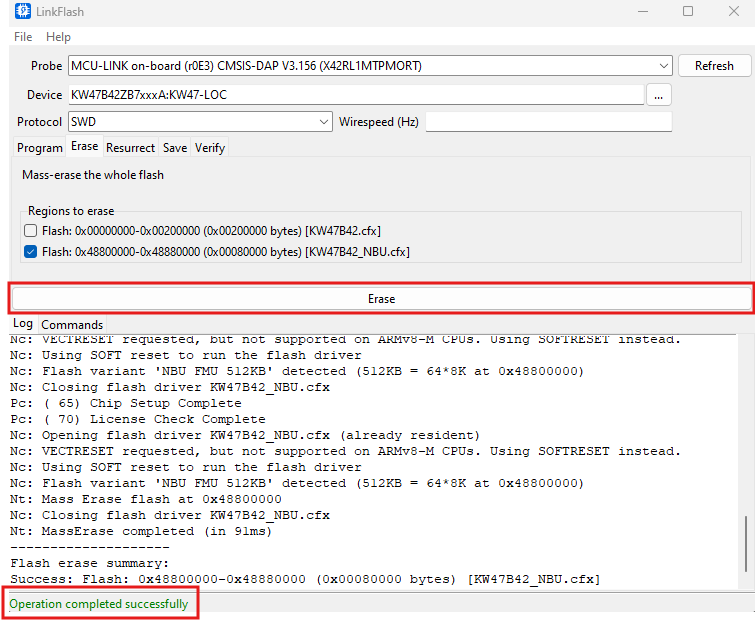

  5. 点击“擦除”按钮，然后通过窗口底部的消息验证操作是否成功

    6. Verify Erase Step is Complete

    Verify Erase Step is Complete

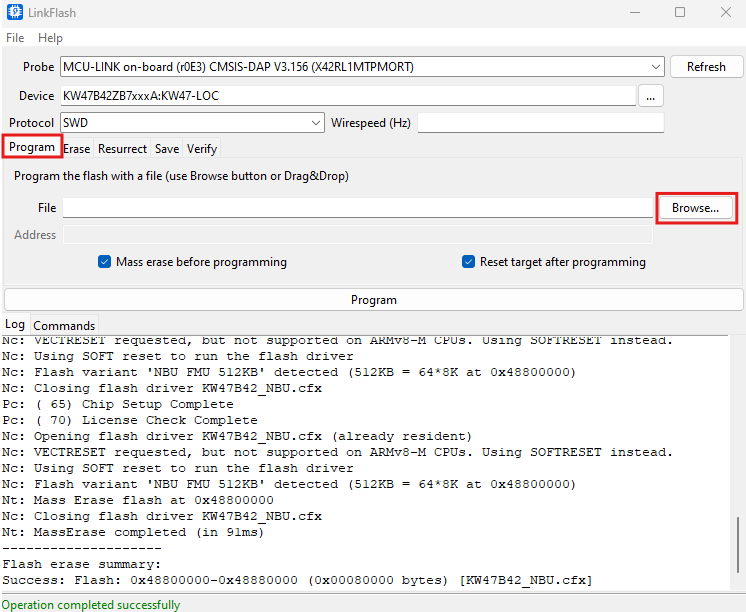

  6. 返回“程序”选项卡，然后点击“浏览”按钮查找NBU固件二进制文件

    7. Find NBU Firmware Binary File

    Find NBU Firmware Binary File

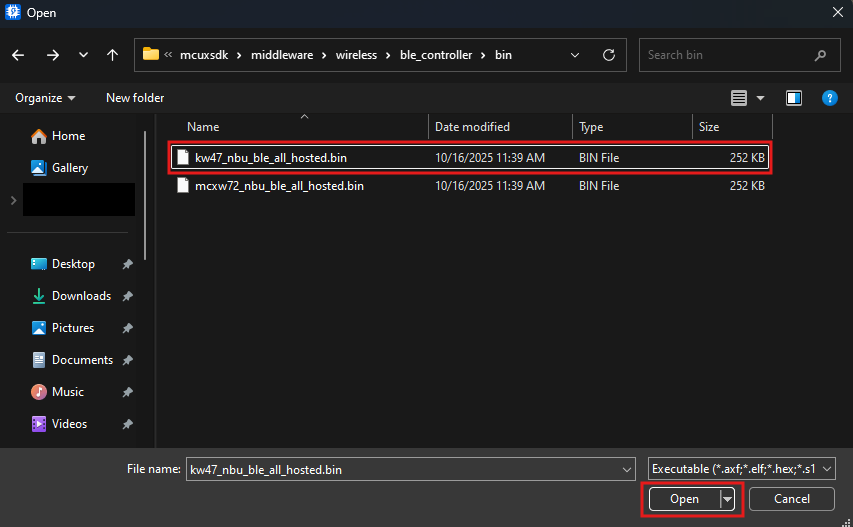

  7. 访问第2.2节中安装SDK的目录，按照路径找到NBU文件：“{your_SDK_path}\mcuxsdk\middleware\wireless\ble_controller\bin\kw47_nbu_ble_all_hosted.bin”，然后点击“打开”

    8. Open NBU File from Directory

    Open NBU File from Directory

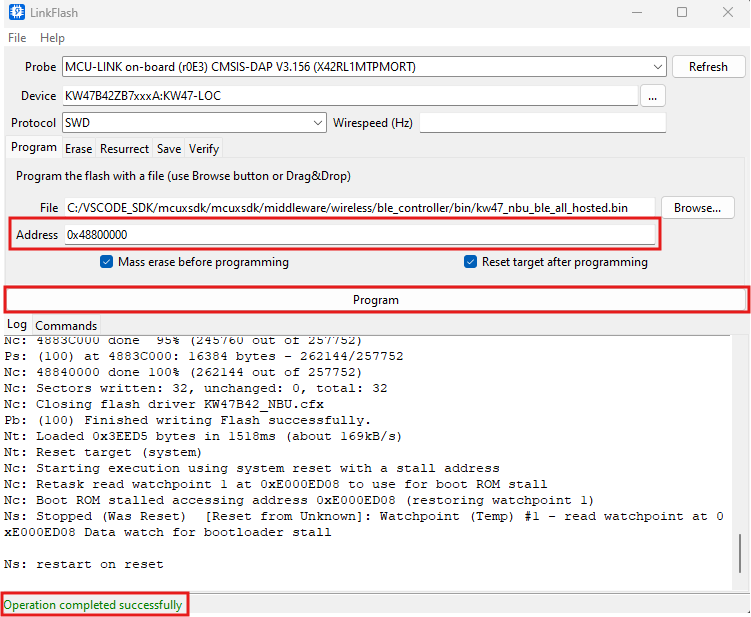

  8. 在“地址”字段中，输入0x48800000，然后点击“程序”(验证操作是否正确完成)

    9. Select Program and Verify Step is Complete

    Select Program and Verify Step is Complete

3.2 使用MCUXpresso for VS Code构建和烧写应用

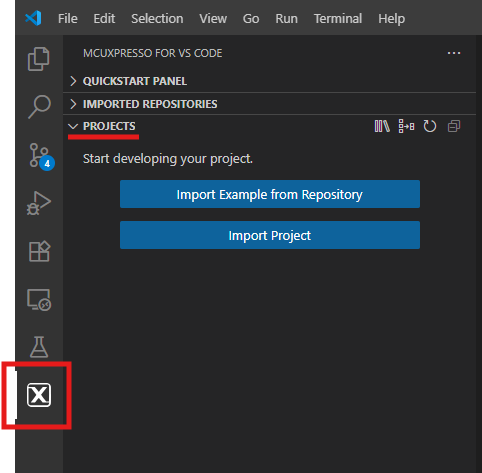

  1. 在左侧栏中找到“活动栏”，点击将其打开，打开后，转到“资源管理器”并打开“项目”选项卡
    2. Build and flash application using MCUXpresso IDE - step 1

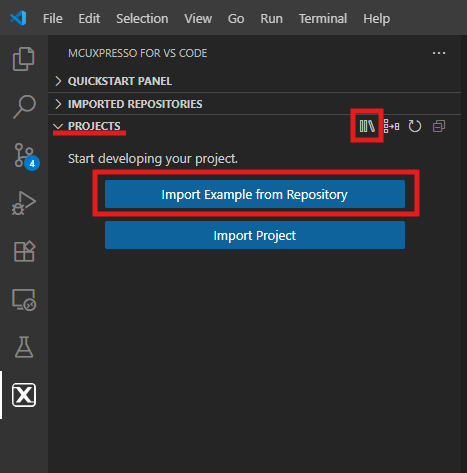

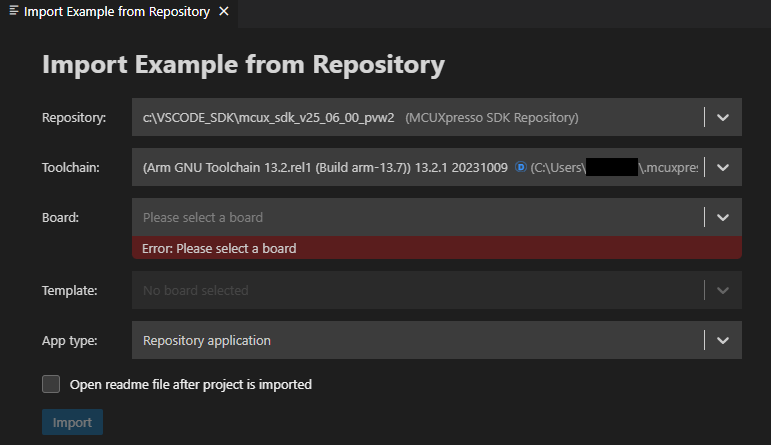

  2. 然后点击“从存储库导入示例”Build and flash application using MCUXpresso IDE - step 2 编辑器界面上将打开以下选项卡

    3. Loading "Import Example from Repository" Window

    Loading

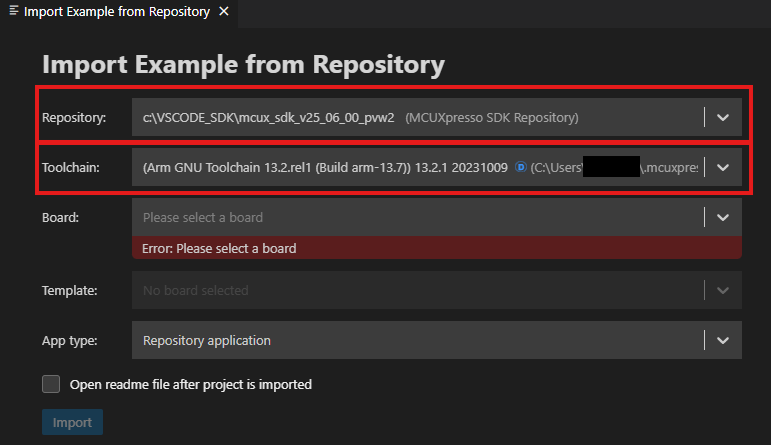

  3. 点击“存储库”选项卡上的箭头按钮，选择先前下载的SDK以及与之版本匹配的工具链

    4. Locate Toolchain for SDK Version

    Locate Toolchain for SDK Version

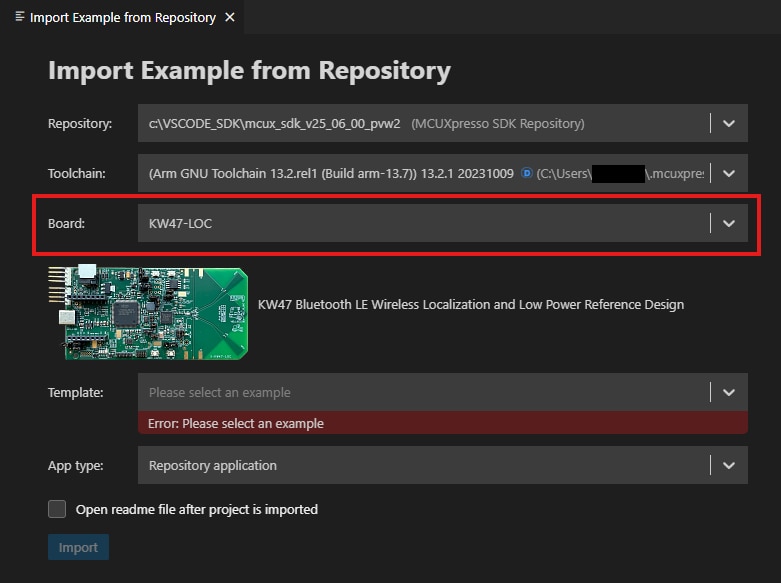

  4. 从“Boards”(“板”)下拉菜单中选择KW47-LOC板

    5. Import Example for KW47-LOC

    Import Example for KW47-LOC

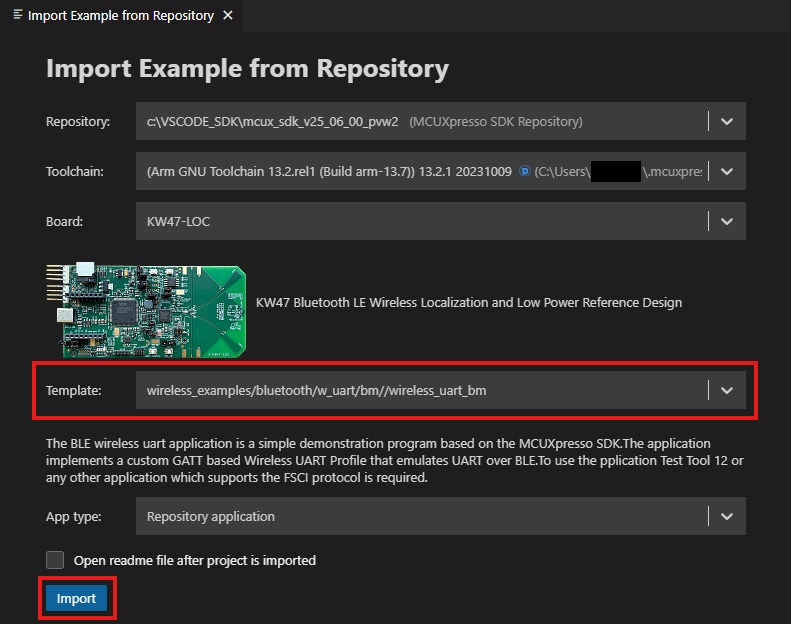

  5. 使用箭头按钮展开“模板”选项卡，然后选择“wireless_examples/bluetooth/bm/wireless_uart_bm”作为项目的模板，接着点击“导入”按钮

    6. Import Wireless UART Template

    Import Wireless UART Template

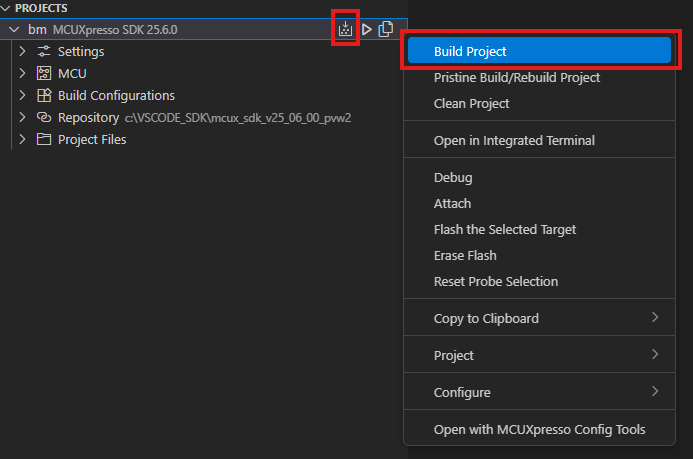

  6. 选择要构建的项目，点击随附快捷方式中的“build (构建)”图标，或者右键单击并选择"Build"(“构建”)选项

    7. Build Project

    Build Project

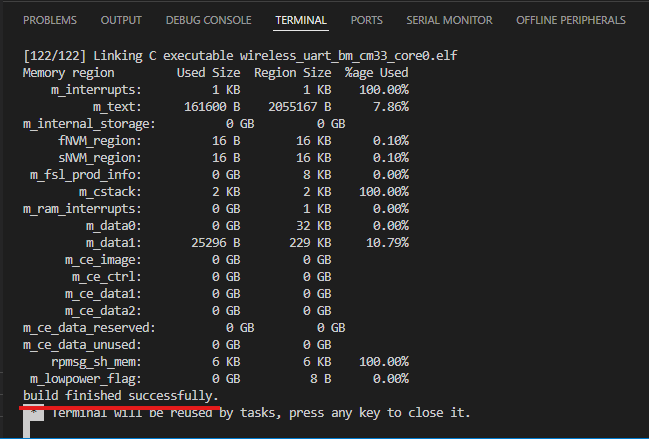

  7. 项目应该能够在控制台中构建完成，不会出现错误或警告

    8. Project Building in Terminal

    Project Building in Terminal
  8. 使用与J3连接器“MCU-LINK”端口连接的micro-USB线将板连接到计算机

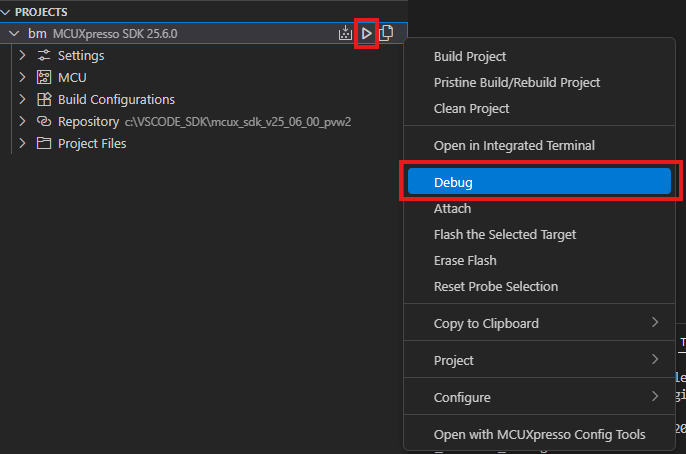

  9. 点击“debug (调试)”图标，或右键单击并选择"Debug"(“调试”)选项，将应用下载到板上

    10. Download Application to Board with "Debug"

    Download Application to Board with
  10. 打开串行终端查看应用的输出，然后在板的“MCULink-VCOM”窗口中选择与MCULINK调试器关联的端口(将终端的波特率或速率设置为115200，数据位为8 ，无奇偶校验位，停止位为1，然后连接至该端口)

    11. Select Serial Port

    Select Serial Port
    Build and flash application using MCUXpresso IDE - step 12

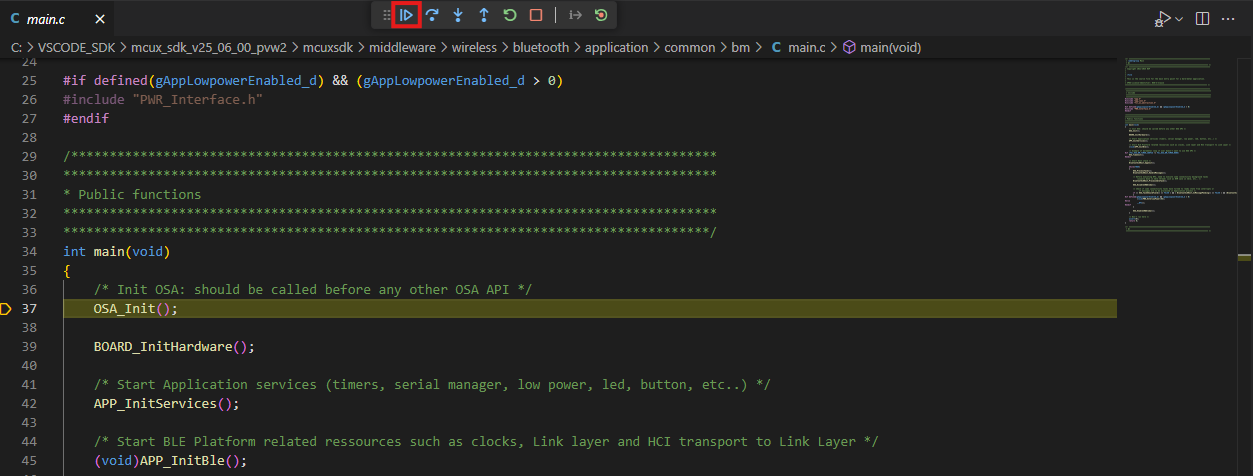

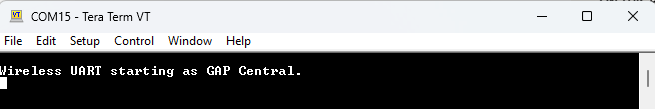

  11. 点击“运行”图标，运行该应用(在终端上查看输出结果)

    12. Run Application

    Run Application

    Start Wireless UART

    Start Wireless UART
  12. 按下SW3按钮将BLE角色切换为“外设”，然后按SW2启动BLE广播(终端上应出现消息)

    13. Start BLE Advertising

    Start BLE Advertising

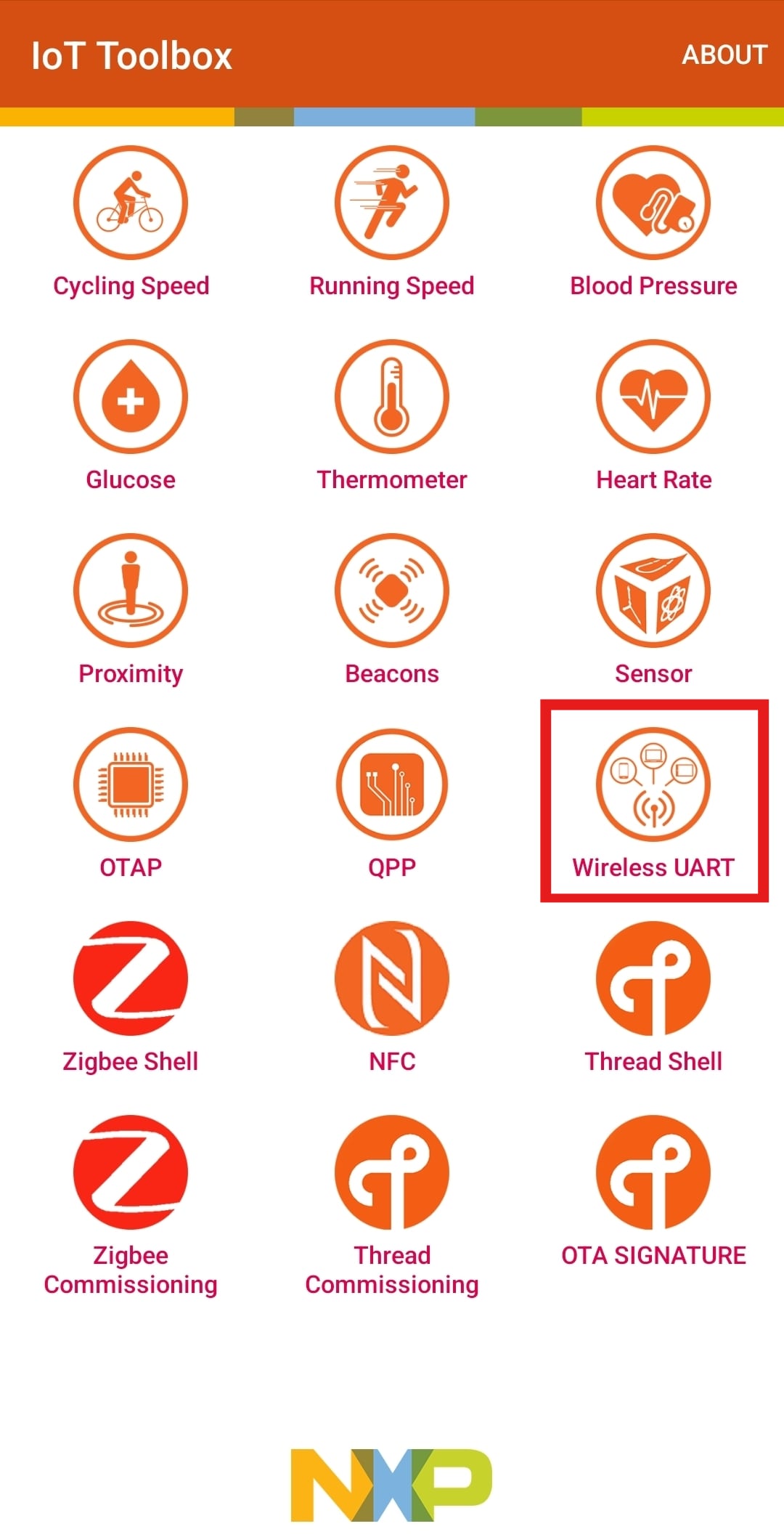

  13. 使用IoT Toolbox应用连接该板，首先在主菜单中选择“无线UART”
    14. Build and flash application using MCUXpresso IDE - step 18

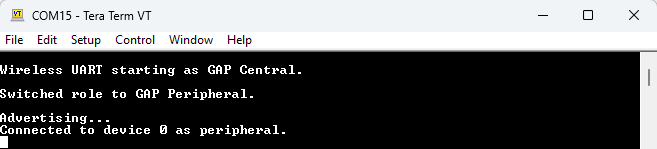

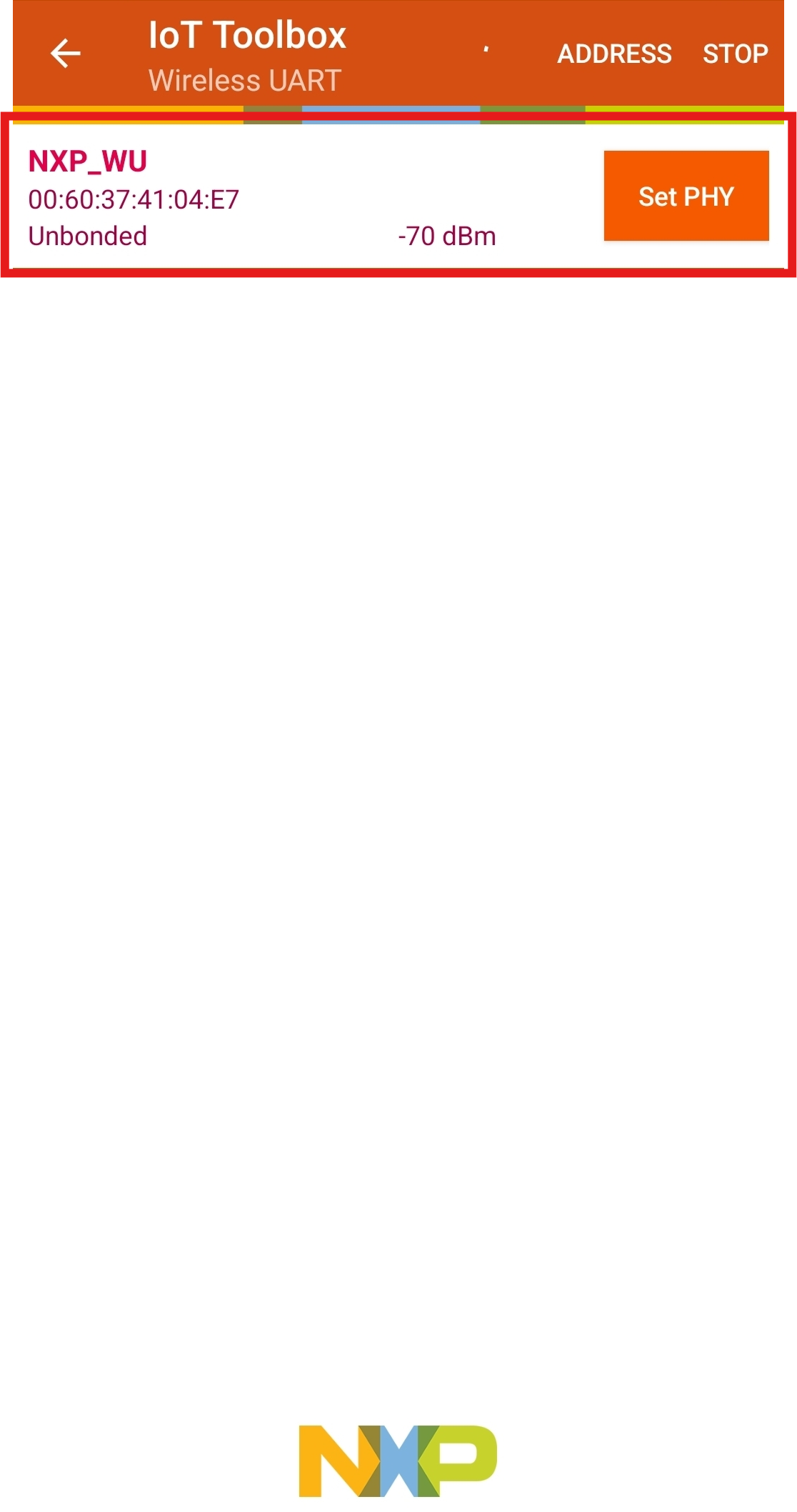

  14. 选择要连接的板(终端上应显示连接消息)
    15. Build and flash application using MCUXpresso IDE - step 19

    Initialize Advertising

    Initialize Advertising

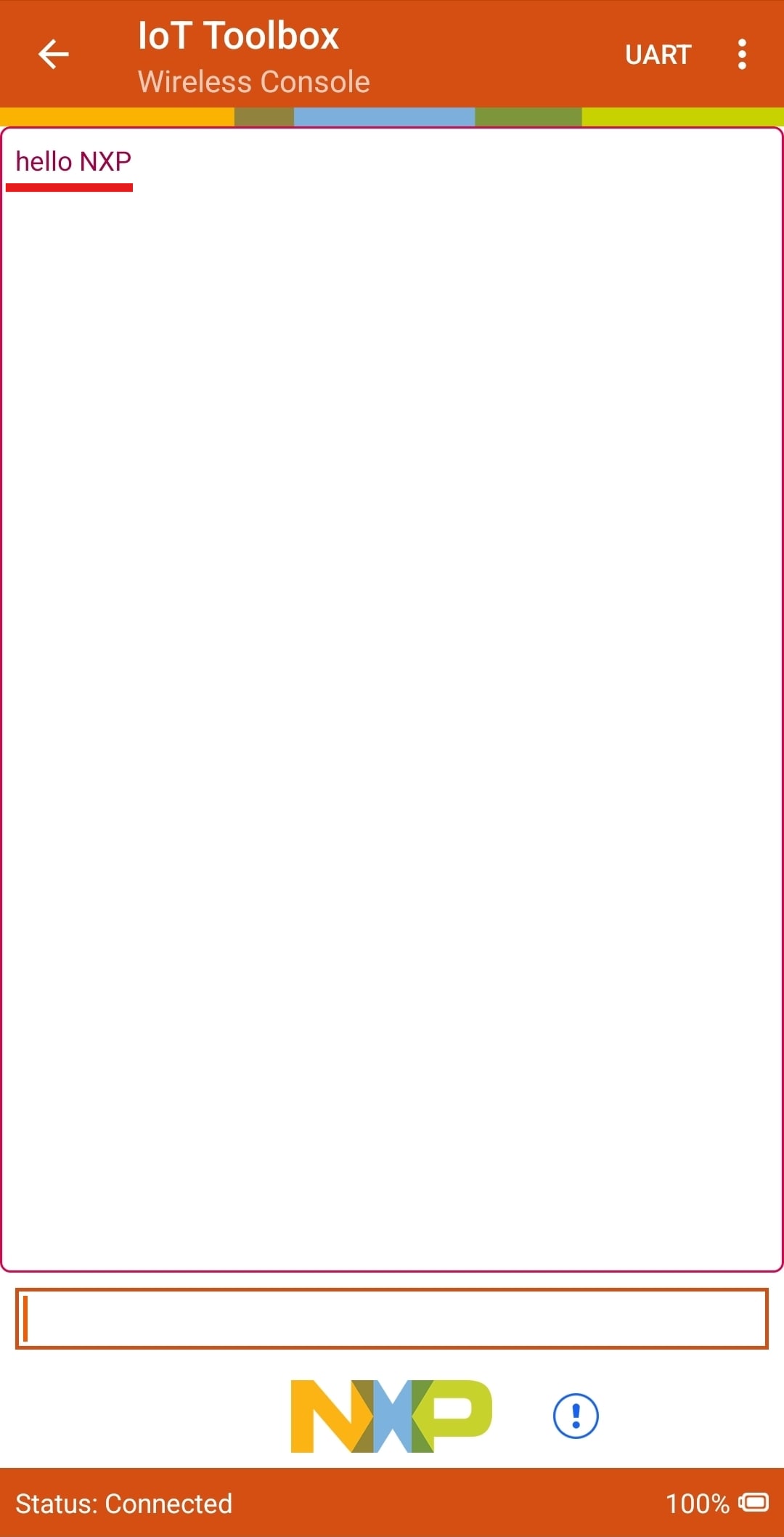

  15. 在应用中输入任意消息，可在终端中查看其显示
    16. Build and flash application using MCUXpresso IDE - step 20

    Sending Message From Terminal to App

    Sending Message From Terminal to App

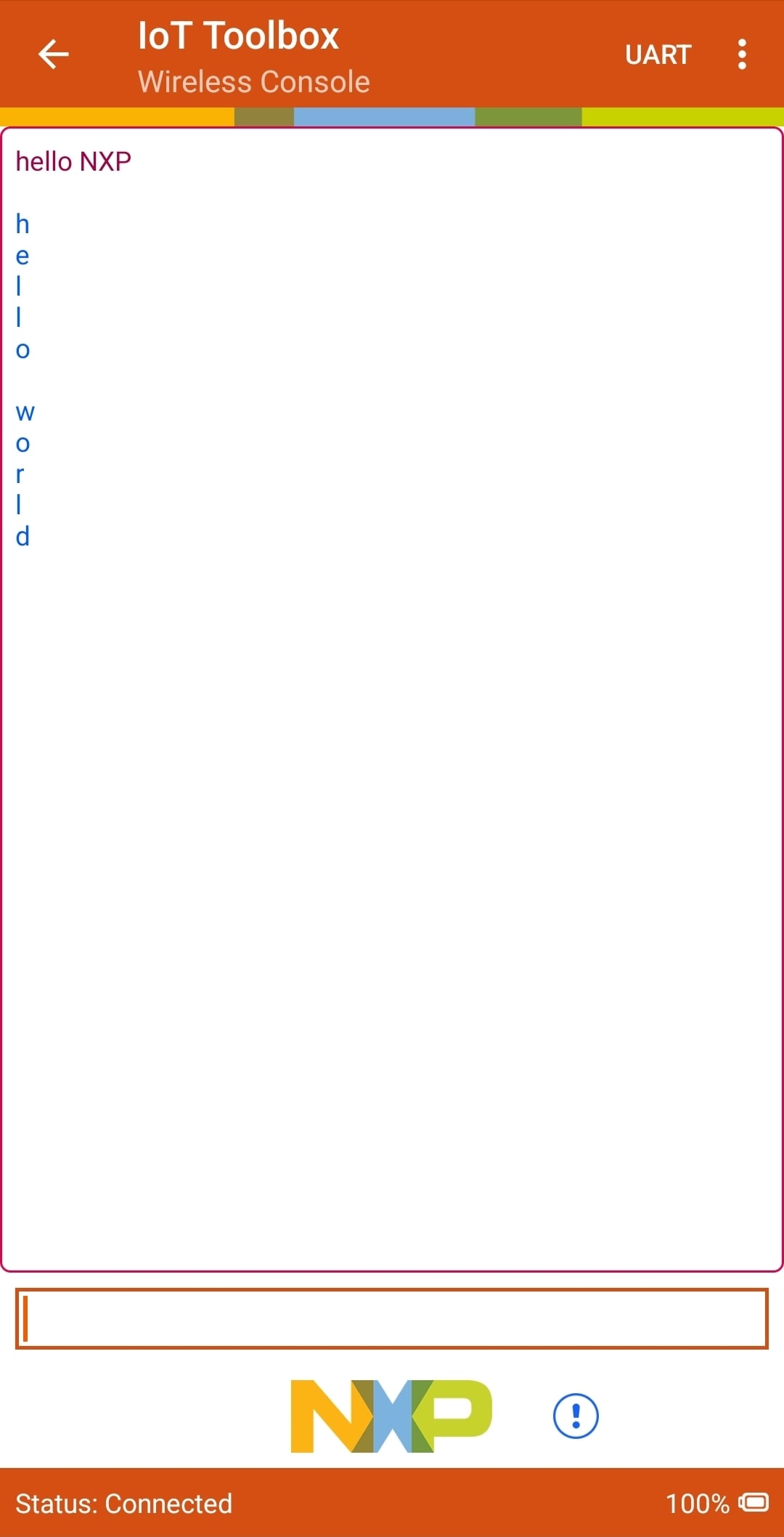

  16. 在终端中输入一条消息，可在应用上查看其显示
    17. Build and flash application using MCUXpresso IDE - step 21

前页获取软件
下一页创建

4. 创建

4.1 从MCUXpresso for VS Code克隆示例项目

遵循以下步骤完成通用输出(GPO)的操作。在这个示例中，LED被设置为每秒切换一次。

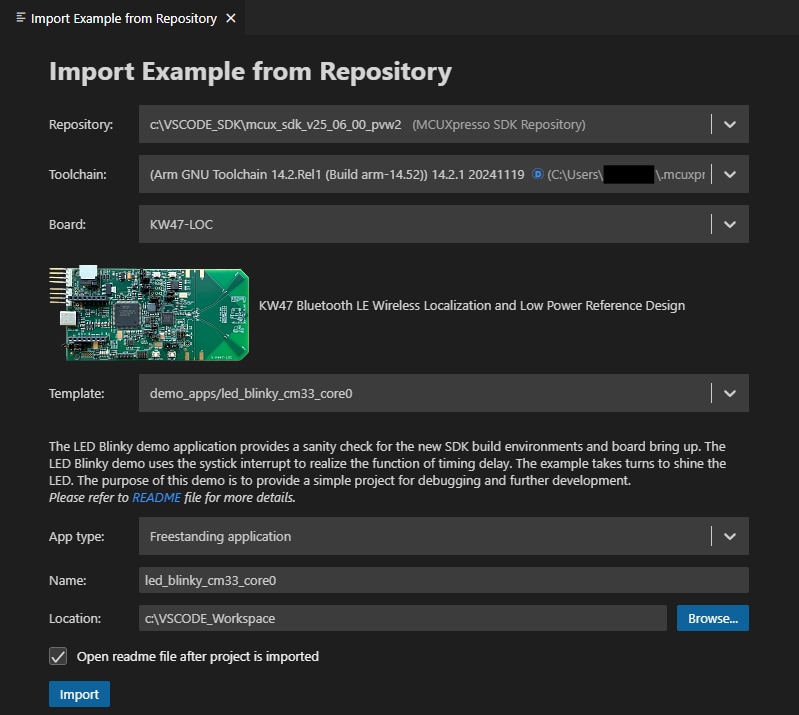

  1. 按照前一节所述，导入led_blinky SDK示例
    2. Clone an Example Project from MCUXpresso for VS Code IDE - step -1

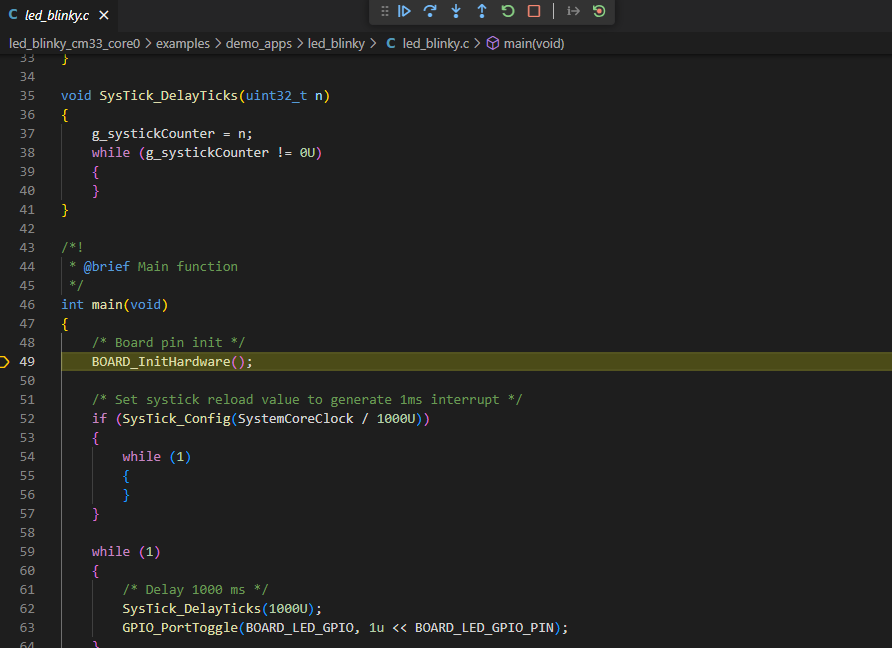

  2. 在“从存储库导入示例”窗口的“名称”字段中，点击“led_blinky_cm33_core0”项目，然后按照上一节所述构建、编译和运行演示

    3. Run Example

    Run Example
  3. 此时，应看到蓝色LED每秒闪烁一次
  4. 现在可终止调试会话

4.2 使用MCUXpresso配置工具

注：在先前的工作流程中，需要按上述步骤克隆一个SDK项目。

  1. 右键点击项目打开引脚工具，然后选择“使用MCUXpresso配置工具打开”
    2. Use MCUXpresso config tools - step 1
  2. 选择“打开现有配置”选项，转到安装SDK的路径，然后转到“mcuxsdk\examples\_boards\kw47loc\demo_apps\led_blinky\”，选择led_blinky.mex文件，并点击“完成”
  3. 引脚工具现在应该显示Blinky LED项目的引脚配置

    4. Pin Configuration

    Pin Configuration

4.3 使用引脚工具修改LED路由的引脚

  1. 在“引脚”视图中，取消勾选“显示专用引脚”和“显示未路由引脚”复选框，只显示已路由引脚(已路由引脚名称旁有一个绿色勾选框，为每个路由引脚所选的功能以绿色突出显示)

    2. Use the Pins Tools to Modify the LED Routed Pin

    Use the pins tools to modify the LED routed pin
  2. 对于当前的配置，PTC0 (LEB_BLUE)作为输出路由，因此将添加引脚配置以启用绿色LED
  3. 选择“显示未路由的引脚”以查看其他选项，要启用绿色LED，请搜索PTC6，并在通用输入/输出(GPIO)列中选择GPIO6 (对任何同步路由消息均选择“否”)

    4. Selecting "Show No Routed Pins"

    Selecting

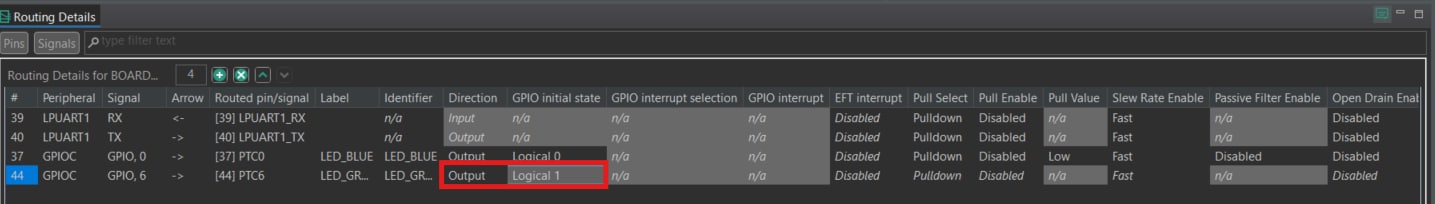

  4. 接下来，在“路由详情”窗口中将GPIO引脚配置为输出，将逻辑1配置为GPIO初始状态

    5. Configure Pins

    Configure Pins
  5. 现在是时候导出由引脚工具生成的最新pin_mux.c和pin_mux.h文件，将这些更改实施到项目中，在菜单栏中点击“更新代码”

    6. Export Updated Pins Tool Files to Implement Changes

    Use the pins tools to modify the LED routed pin - step 4
  6. 弹出的界面将显示要更改的文件，点击“确定”将新文件覆盖到项目中

    7. 注：时钟和其他文件也可能被标记为正在更新，因为标题已被更改。

    Overwrite Project Files

    Use the pins tools to modify the LED routed pin - step 5

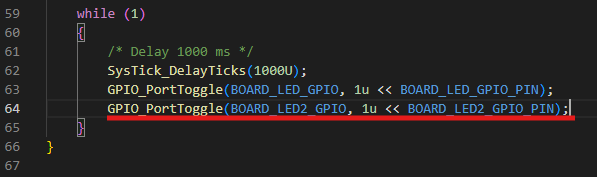

  7. 接下来，需要为示例添加一些额外代码：打开led_blinky.c文件，并添加以下行以切换绿色LED

    8. Toggling Green LED

    Use the pins tools to modify the LED routed pin - step 6
  8. 按照上一节所述根据指令构建并下载项目
  9. 运行应用(现在应该能看到绿色和蓝色LED交替闪烁)
  10. 终止调试会话

前页构建并运行
下一页MCUXpresso Developer Experience (MCUXpresso开发人员体验)

5. MCUXpresso Developer Experience(MCUXpresso开发人员体验)

请查看以下各个章节，了解我们为灵活的原型设计和开发提供的生态合作体系。在下面的视频中，我们将向您介绍FRDM平台、功能齐全的EVK和兼容的扩展板。另外，我们还将带您浏览Application Code Hub (应用代码中心)页面，让您了解许多通过恩智浦GitHub提供的应用示例。

5.1 FRDM平台、功能齐全的EVK和扩展板

为了加速平台原型制作，您可以选择低成本FRDM平台或功能齐全的评估套件。

FRDM开发板具有标准规格和接头，便于连接MCU的输入/输出端口，并内置了MCU-Link调试器，带有USB-C线。我们的评估套件功能齐全，包括扩展的输入/输出和接口访问，支持通过WiFi和其他MCU-Link功能进行扩展。此外，还有许多兼容的Click板和/或Arduino扩展板。对于受开放CMSIS包支持的器件，示例可能已在ACH上提供。如未提供，许多器件仍可通过I²C、串行外设接口(SPI)和通用异步收发器(UART)等串行接口轻松使用，为此我们在MCUXpresso SDK中提供了带有示例的驱动程序。

5.2 Application Code Hub (应用代码中心)

Application Code Hub (应用代码中心)提供了一个交互式仪表板来快速定位软件，进一步增强了MCUXpresso Developer Experience。立即访问ACH ，开始探索及发现新的交互式Application Code Hub(应用代码中心)的更多细节和优势。

ACH中的软件位于恩智浦GitHub存储库 ，因此可以直接从该位置轻松访问和克隆。

5.3 演示纵览

以下演示引导我们使用基于FRDM平台的系统从ACH导入一个项目，该系统具有电机控制扩展板和低成本LCD。尽管您的评估板可能与该系统有所不同，但以下步骤是通用的，适用于所有支持的平台。
