KW47：支持Bluetooth® Low Energy 6.x的评估套件

KW47-EVK
正常供应
  • 本页介绍的产品处于样品阶段。产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息 ，请联系当地的销售代表。

点击图片以展开

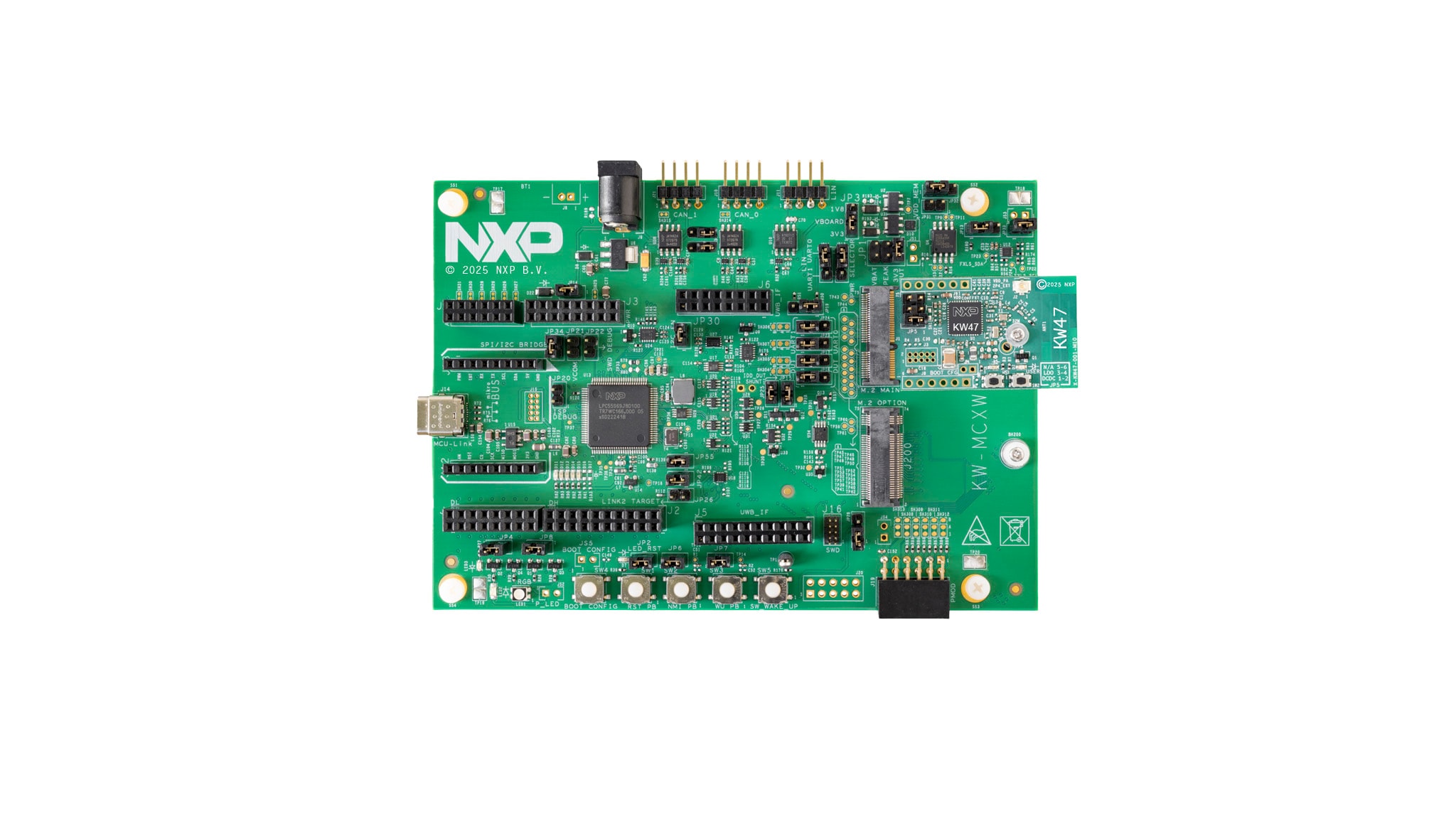

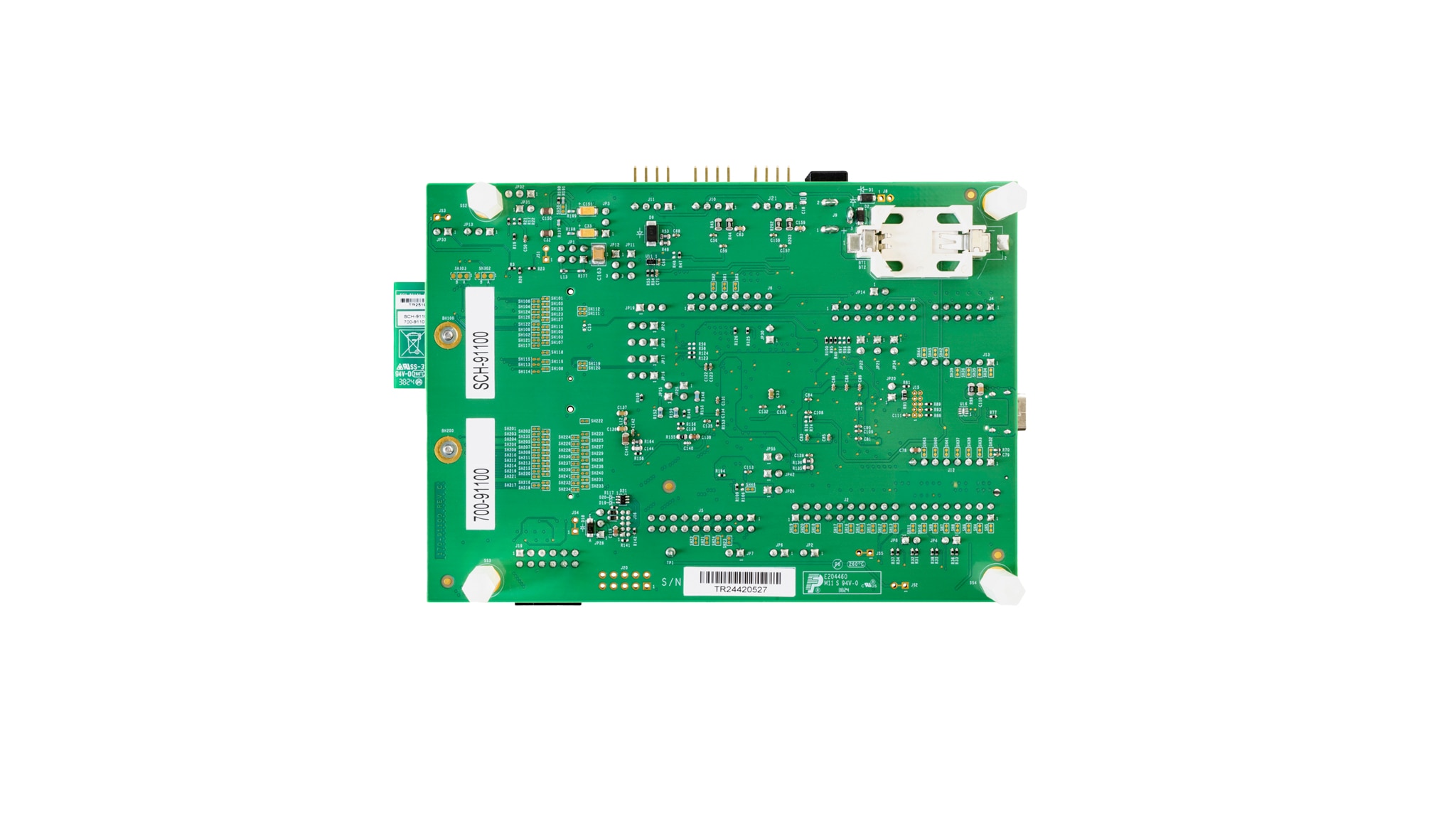

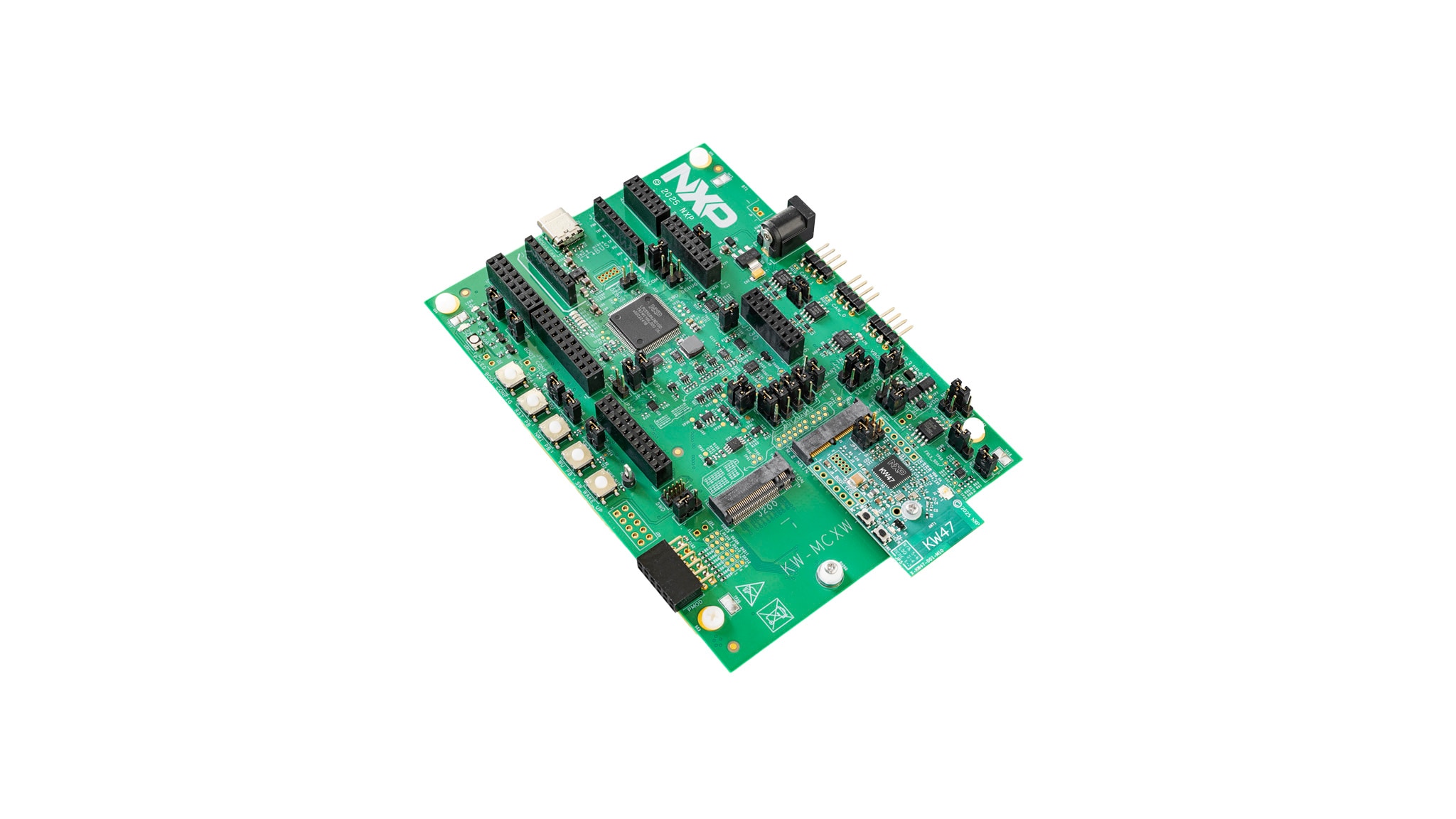

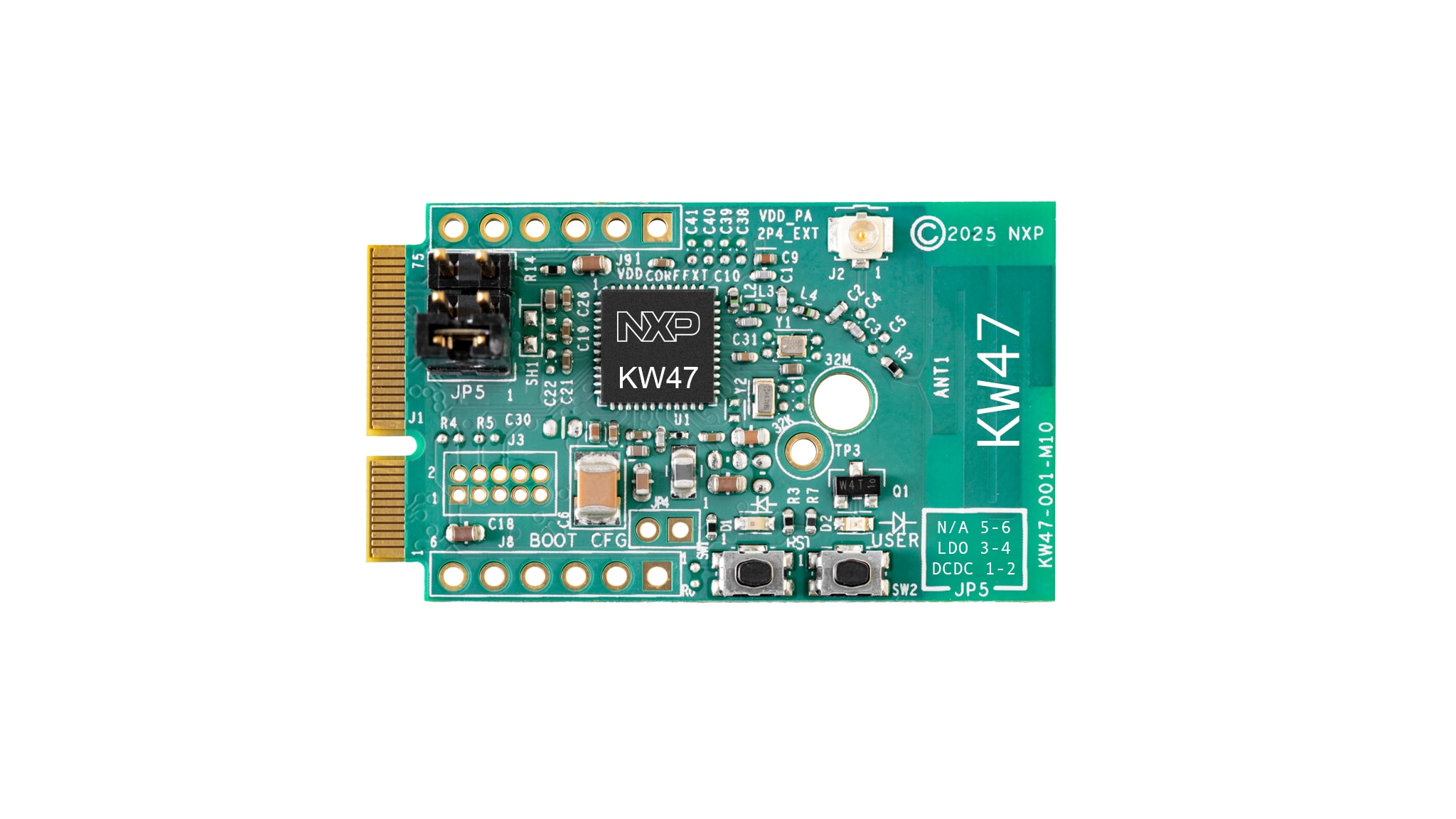

KW47-EVK是适用于KW47微控制器(MCU)的评估套件(EVK)，支持2.4GHz低功耗蓝牙®(LE) 6.x规范，具有信道探测功能、FSK无线连接及CAN/LIN连接能力。KW47的高灵敏度2.4 GHz无线单元集成了PCB蛇形天线，该天线可通过板载U.FL连接器进行旁路，以进行传导测试。该板配备了MCU-Link硬件调试器、CAN和LIN收发器、按钮、开关、LED和集成传感器、Arduino Shield连接器、MikroE Click连接器和其他接头。

框图

KW47-EVK

KW47-EVK Block Diagram
获取框图PDF

支持的器件

无线连接

低功耗蓝牙

  • KW47: KW47：具备信道探测定位技术的汽车Bluetooth Core 6.x MCU，适用于接入控制与车载信息服务

特性

处理器

  • 窄带单元(NBU) 96MHz无线控制器，基于Arm® Cortex®‑M33 CPU，集成了2.4GHz收发器，支持高斯频移键控(GFSK)调制，符合Bluetooth LE 6.0规范
  • BLE控制器协议栈
  • 收发器驱动程序
  • 高达2MB闪存
  • 高达264KB SRAM
  • 外设经过了优化，以满足目标应用的要求

连接

  • 支持CAN连接
  • 支持LIN连接
  • Arduino Shield插座
  • mikroBUS™插座

调试

  • 联合测试行动小组(JTAG)

电源管理

  • 支持所有DC-DC配置

无线

  • 2.4GHz PCB天线

支持的协议

  • 支持BLE和CAN FD，适用于物联网、工业控制及汽车领域的各种应用场景
