KW47-EVK快速入门

请观看下面的视频，了解获取该软件的具体步骤。

2.1 安装工具链

恩智浦提供名为MCUXpresso for VS Code的工具链。请下载MCUXpresso for VS Code v25.09或更高版本。

获取VS Code

了解如何为主机安装VS Code，参考以下教程。

2.2 采用MCUXpresso SDK，快速开始设计

MCUXpresso软件开发套件(SDK)为免费附赠，包含所有硬件抽象和外设驱动软件的完整源代码，根据宽松的开源许可提供。您可以直接从MCUXpresso SDK网站 安装MCUXpresso SDK。点击下面的按钮，打开该板的SDK builder。

获取KW47-EVK的SDK

标记为完成:2.2 采用MCUXpresso SDK，快速开始设计

x

Something went wrong! Please try again.

2.3 MCUXpresso配置工具

MCUXpresso配置工具是一套集成的配置工具，可指导用户创建新的MCUXpresso SDK项目，还提供引脚和时钟工具，以生成支持定制板的初始化C代码。它完全集成到MCUXpresso IDE中，如果使用其他IDE，则可以将其作为单独的工具。点击下面的“Get MCUXpresso Config Tools”(获取MCUXpresso配置工具)按钮，获取配置工具安装程序。

获取MCUXpresso配置工具

2.4 编程和配置工具

MCUXpresso安全配置(SEC)工具是一款基于GUI的应用，用于简化在恩智浦MCU上生成和配置可启动的可执行文件。建议所有用户首先使用MCUXpresso安全配置(SEC)工具进行试运行和大规模生产。它支持在量产阶段对恩智浦微控制器进行安全编程和设备配置。

下载该工具后，可在“帮助”选项卡下找到用户指南。接下来，按照“处理器特定工作流程”一章中针对您的板的说明进行操作。

SEC安装

如果您对其中的一个或几个演示应用或驱动程序示例感兴趣，也许想了解如何自己完成构建和调试。MCUXpresso SDK快速入门指南按步骤介绍了如何轻松地为SDK支持的所有工具链配置、构建和调试演示。

3.1 更新无线示例的NBU

注意必须使用与您目前应用的SDK版本相匹配的NBU镜像。这意味着下载SDK后，在加载任何无线SDK示例之前，需要使用SDK以下文件夹中提供的二进制文件更新NBU镜像：../middleware/wireless/ble-controller/bin。此处提供NBU固件的镜像：

要更新NBU，可以使用LinkFlash工具

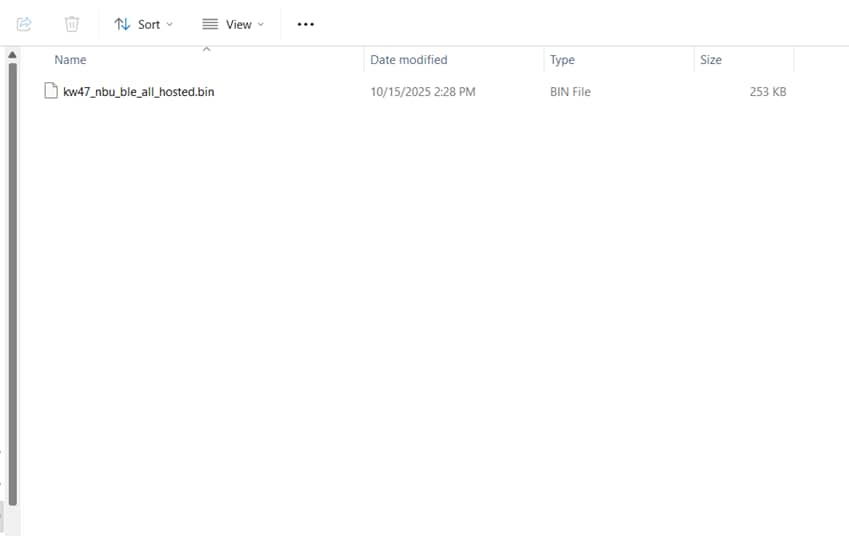

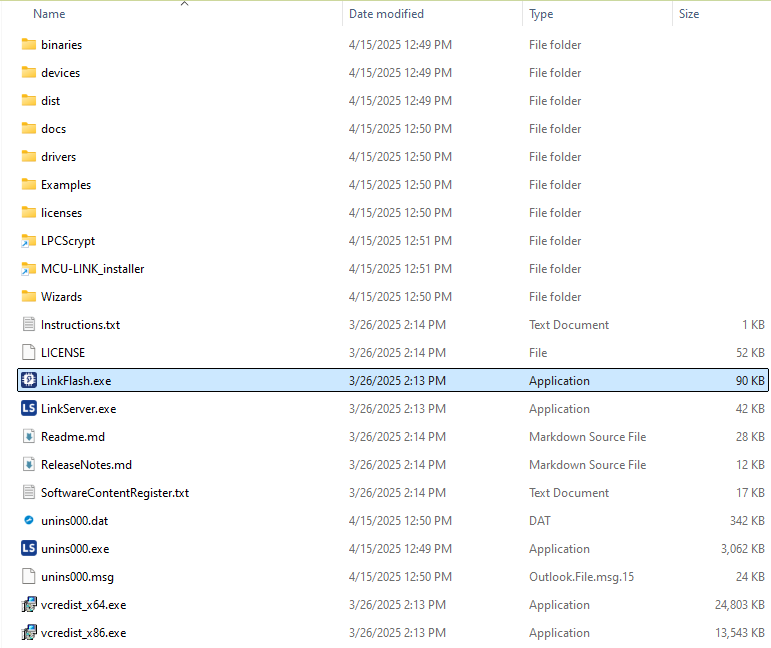

1. 打开LinkFlash工具的路径。通常，该路径为：
   C:\nxp\LinkServer_xx.x.xx

2. 选择设备为KW47B42ZB7xxxA:KW47-EVK、协议为SWD、地址为0x48800000。勾选“编程前批量擦除”复选框

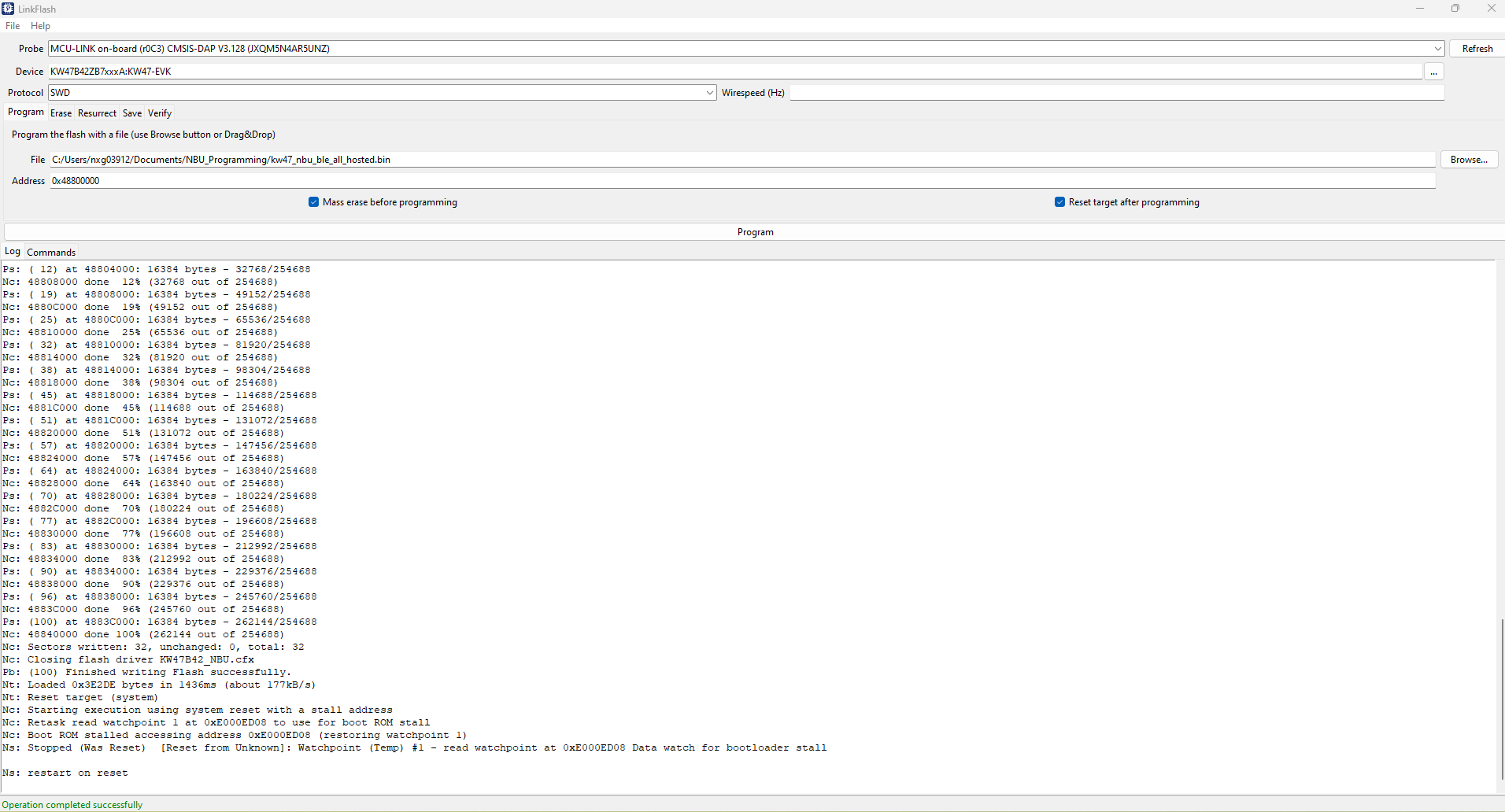

3. 选择“kw47_nbu_ble_all_hosted.bin”为镜像文件。按下“编程”按钮，并等待烧写操作完成。

3.2 使用MCUXpresso for VS Code IDE构建和烧写应用

以下步骤将指导您使用Cortex-M33应用的MCUXpresso for VS Code IDE来运行wireless_uart演示应用。MCUXpresso for VS Code IDE安装和KW47的SDK可在本《快速入门》指南的“获取软件”部分找到。

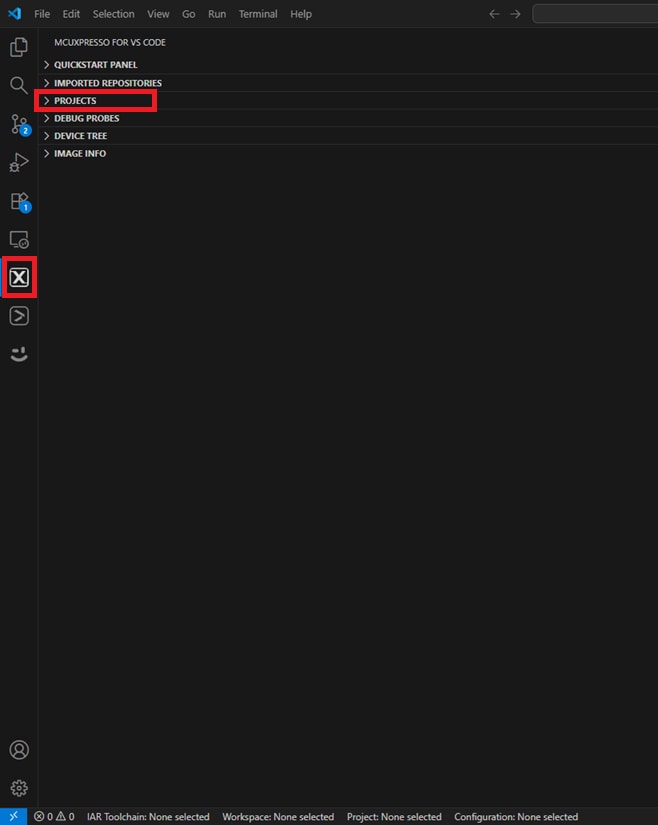

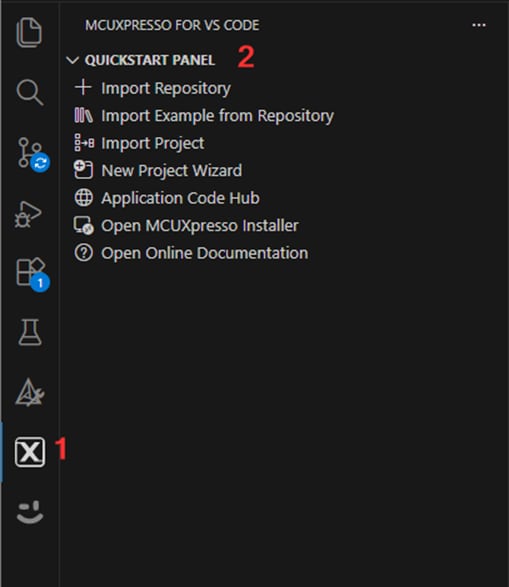

1. 点击VS Code左侧的“MCUXpresso for VS Code”图标，打开“活动栏”。然后点击“项目”选项卡

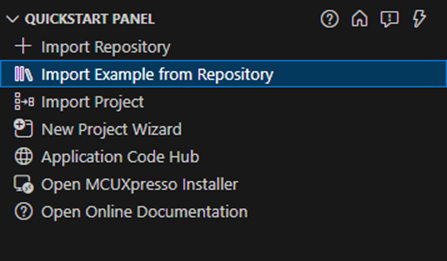

2. 点击“从存储库导入示例”选项

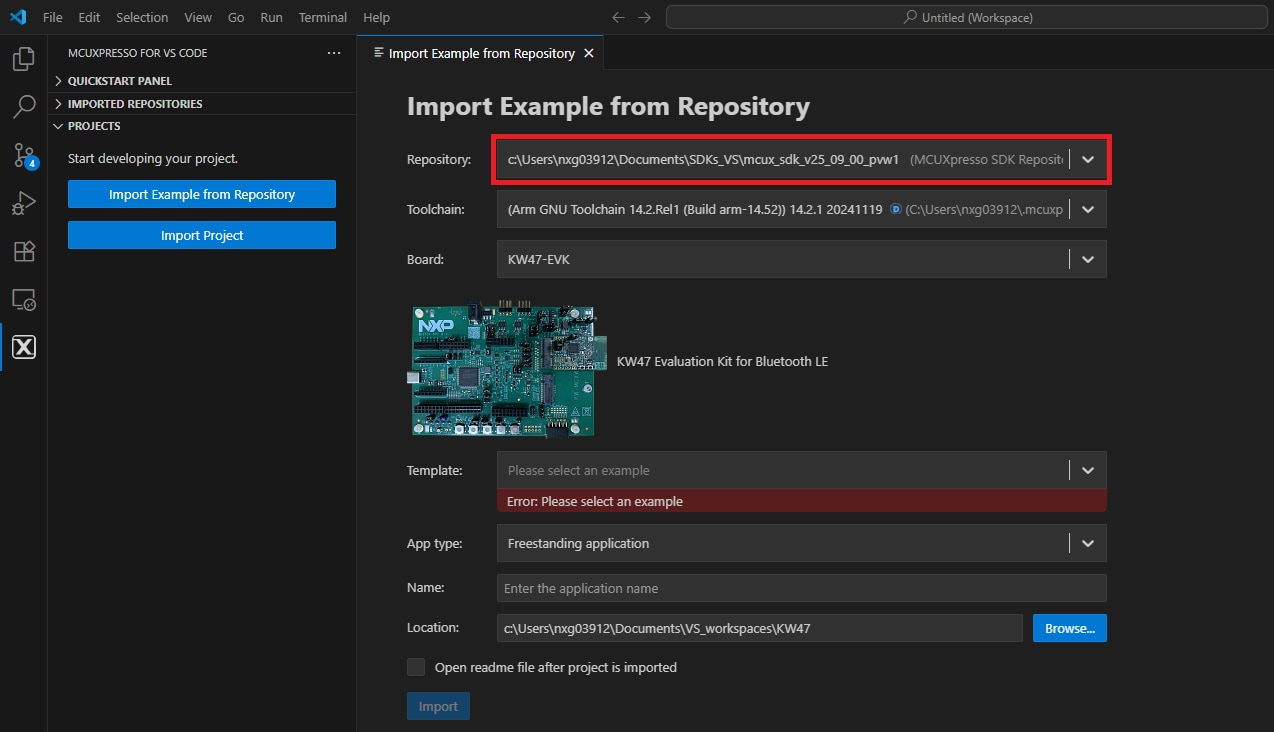

3. 点击“存储库”下拉箭头，选择之前下载的KW47-EVK SDK

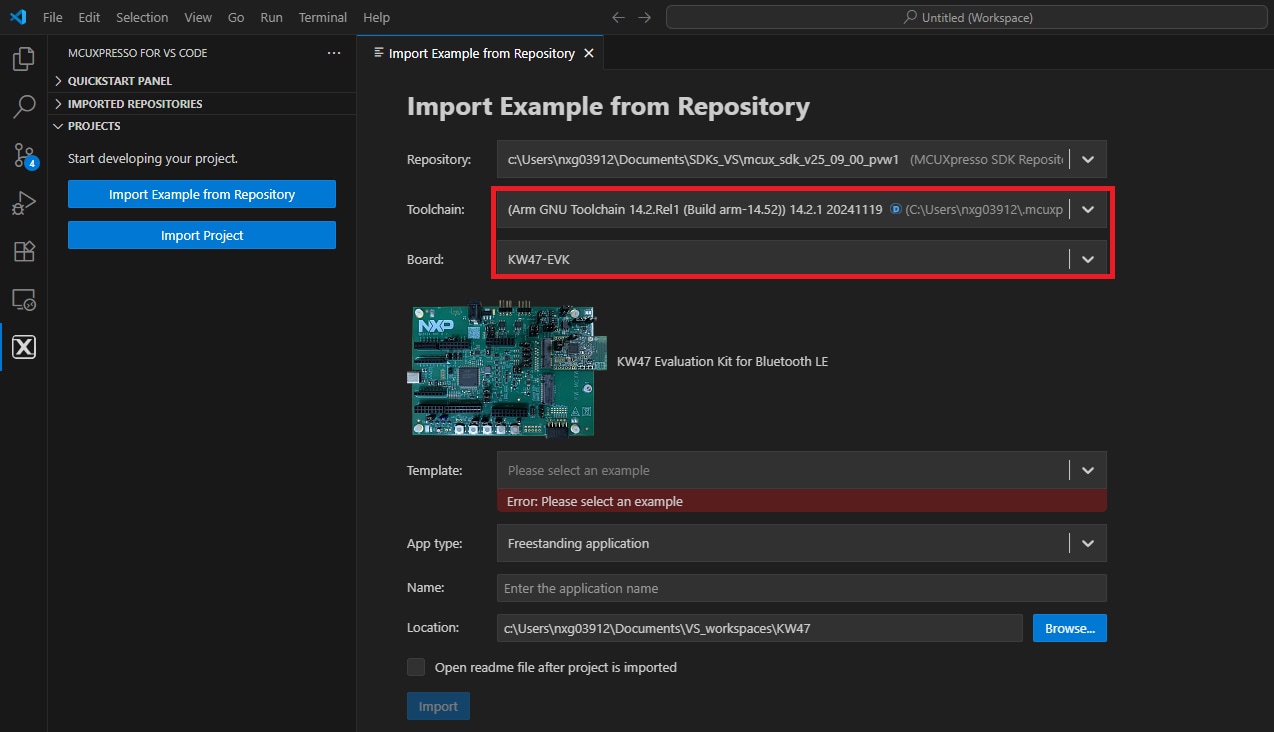

4. 点击“工具链”下拉箭头选择Arm GNU工具链的最新版本。然后，从“板”下拉列表中选择“KW47-EVK”选项，以选择与该板兼容的模板应用

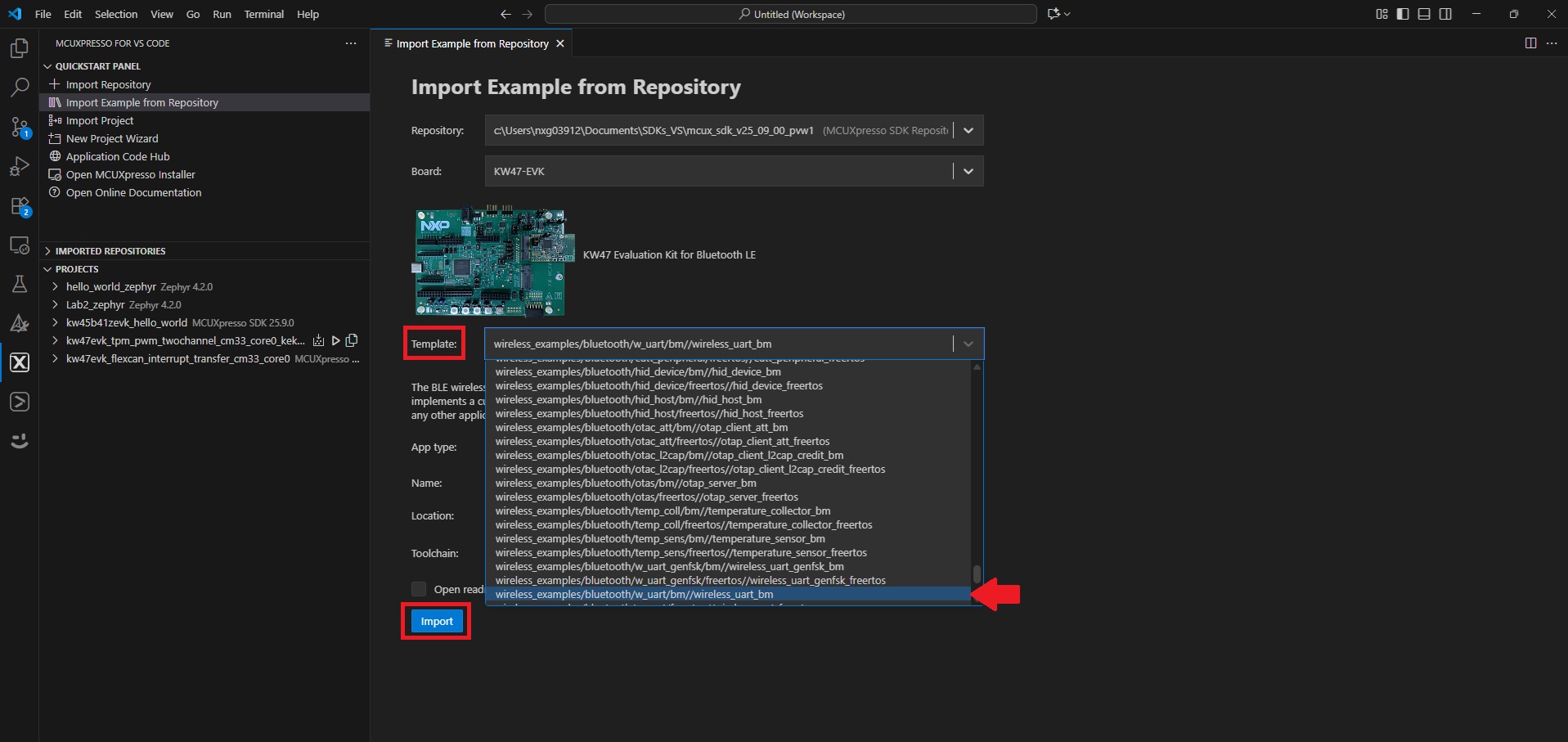

5. 点击“模板”下拉箭头，然后选择“wireless_examples/bluetooth/w_uart/bm//wireless_uart_bm”。然后点击“导入”按钮

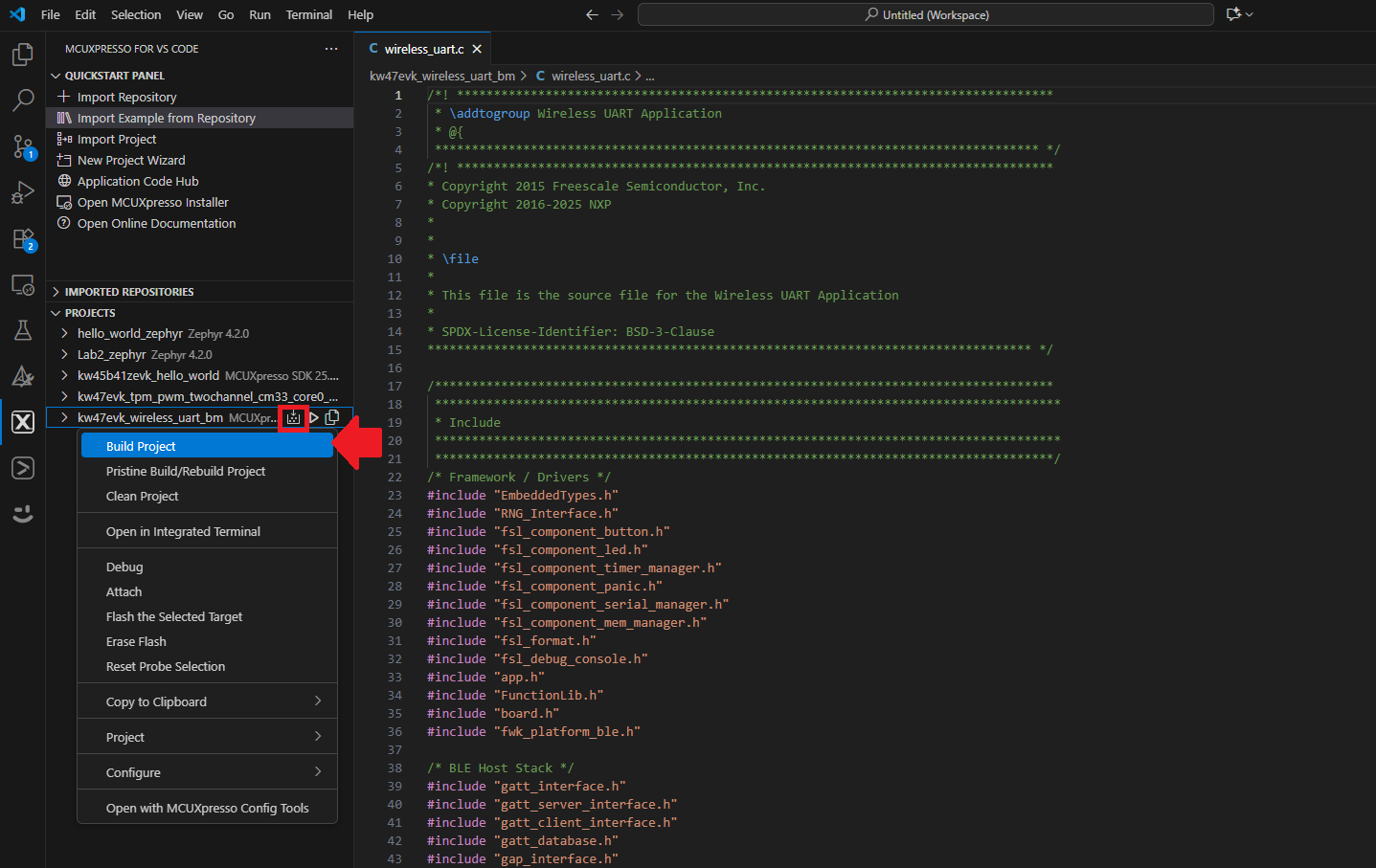

6. 展开活动栏下的“项目”选项卡。右键点击之前创建的项目，然后选择“构建项目”。还可以点击项目名称旁的“构建项目”图标

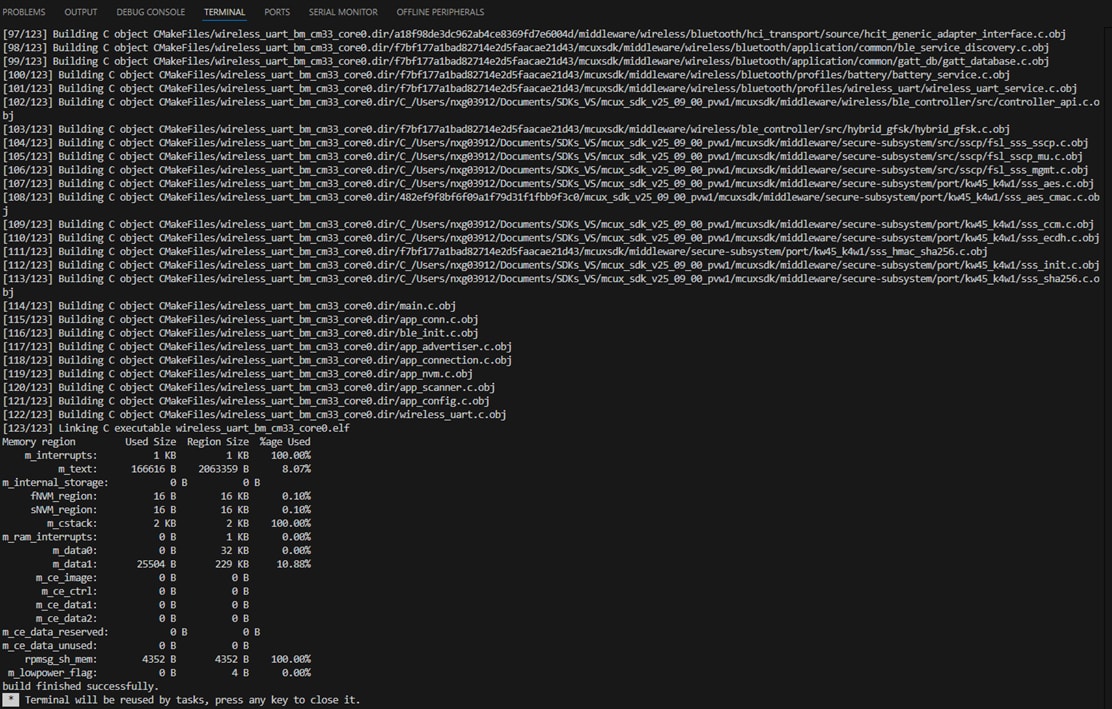

7. 项目应该能够在控制台中构建完成，不会出现错误或警告

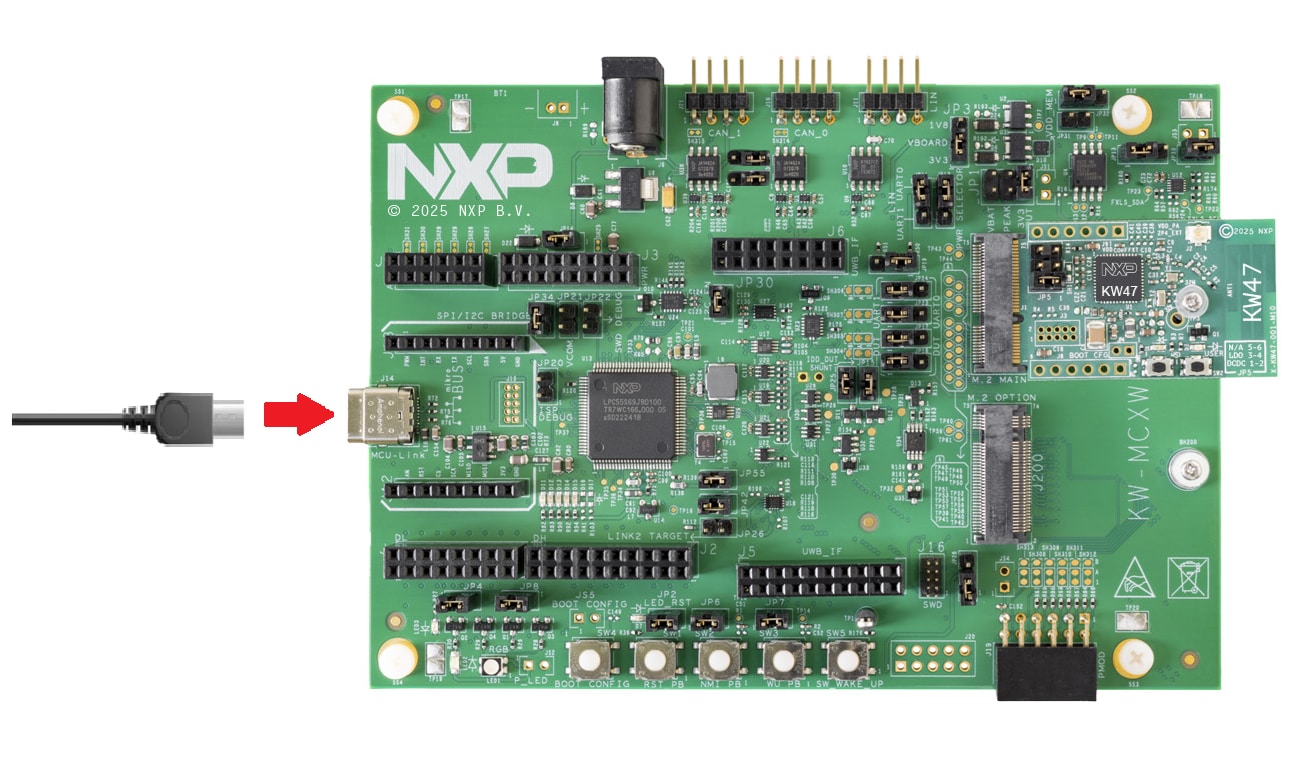

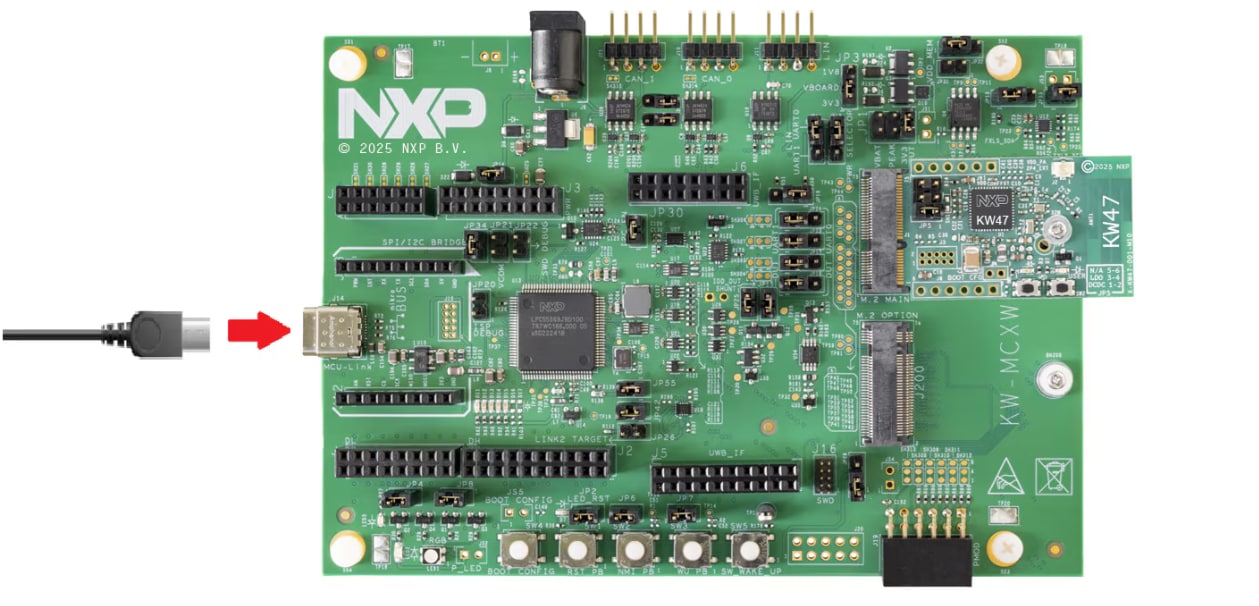

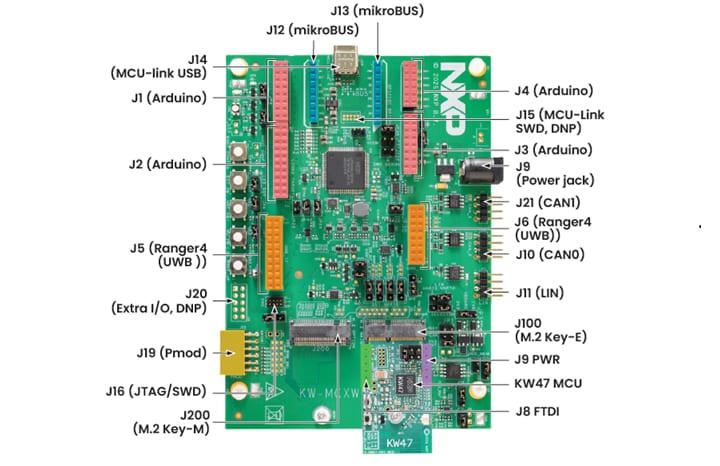

8. 使用与J14 'MCU-LINK'端口连接的Micro USB将板连接到计算机

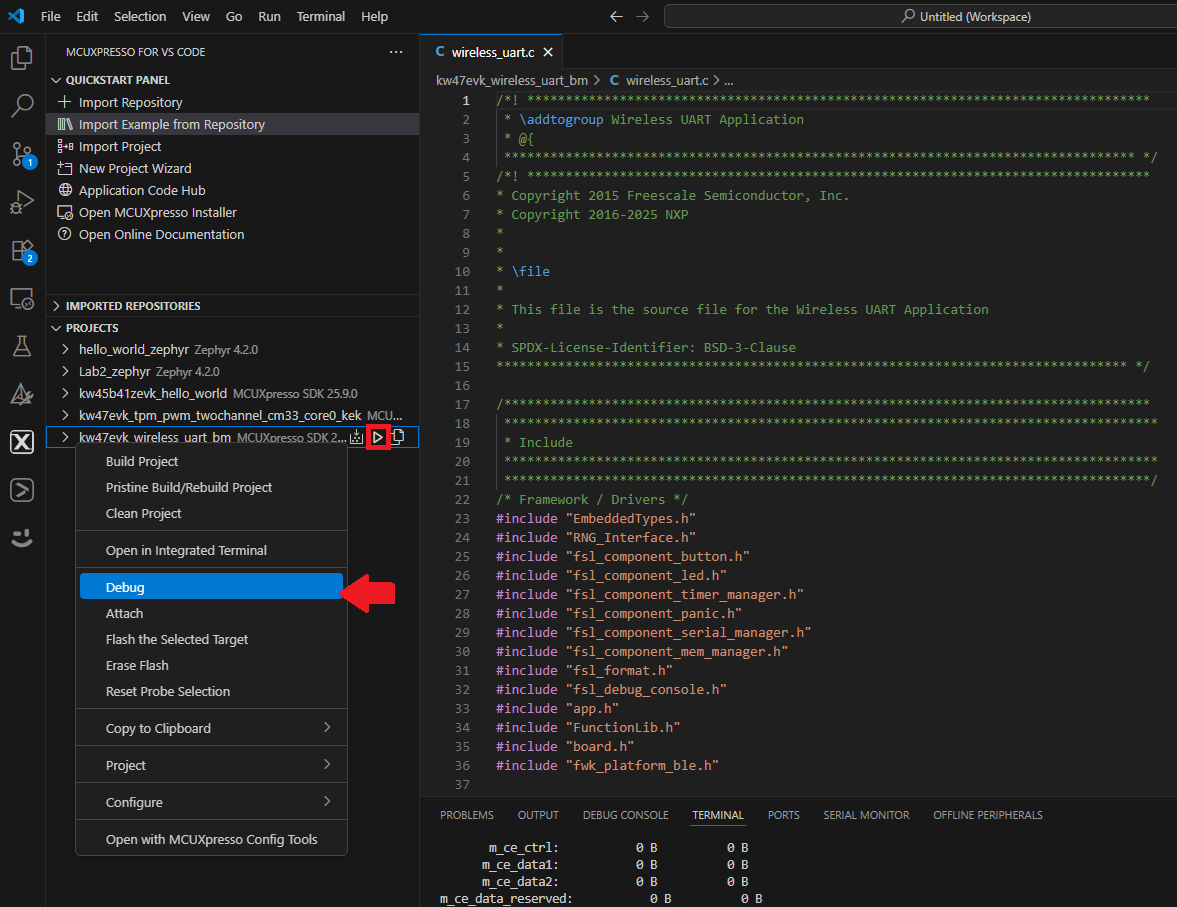

9. 右键点击之前创建的项目，然后选择“调试”。还可以点击项目名称旁的“调试”图标。这样可将应用下载到板上

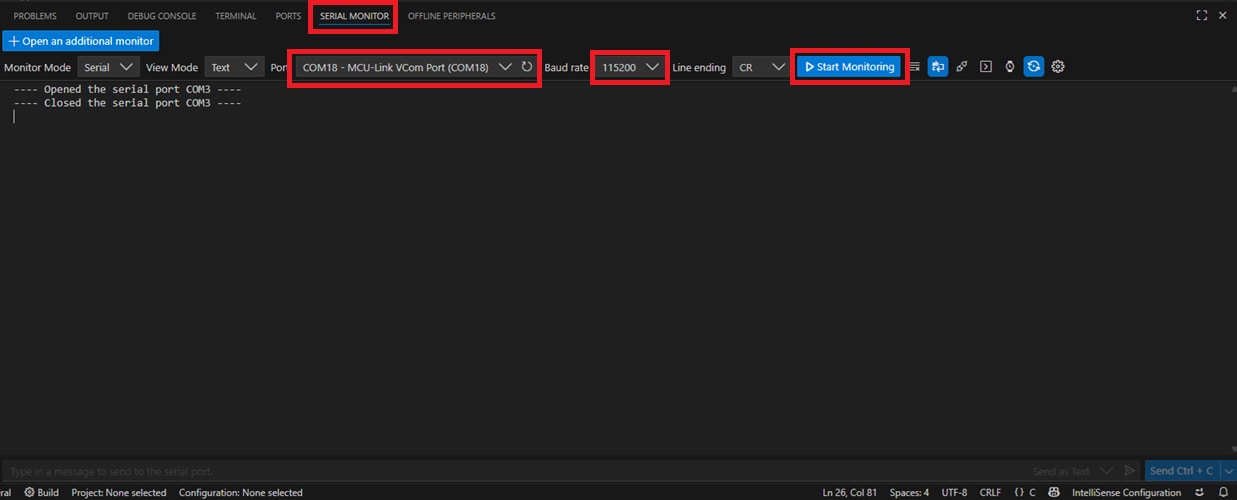

10. VS Code支持一个原生串行终端，可以通过它查看应用的输出。点击面板中的“串行监测器”选项。然后，选择“COMx - MCU-Link VCom Port”作为端口，并将波特率设置为115200。最后，点击“开始监测”

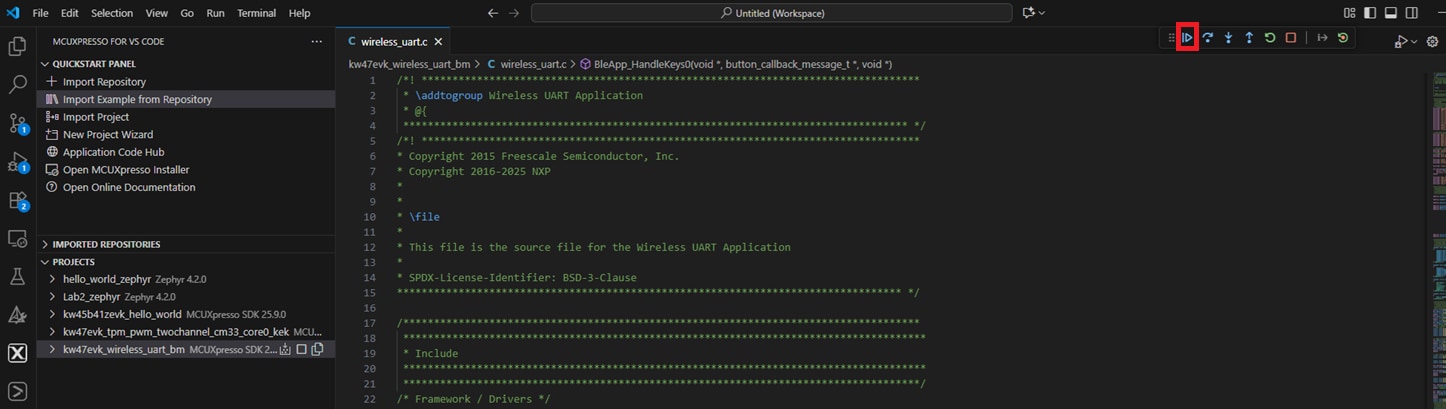

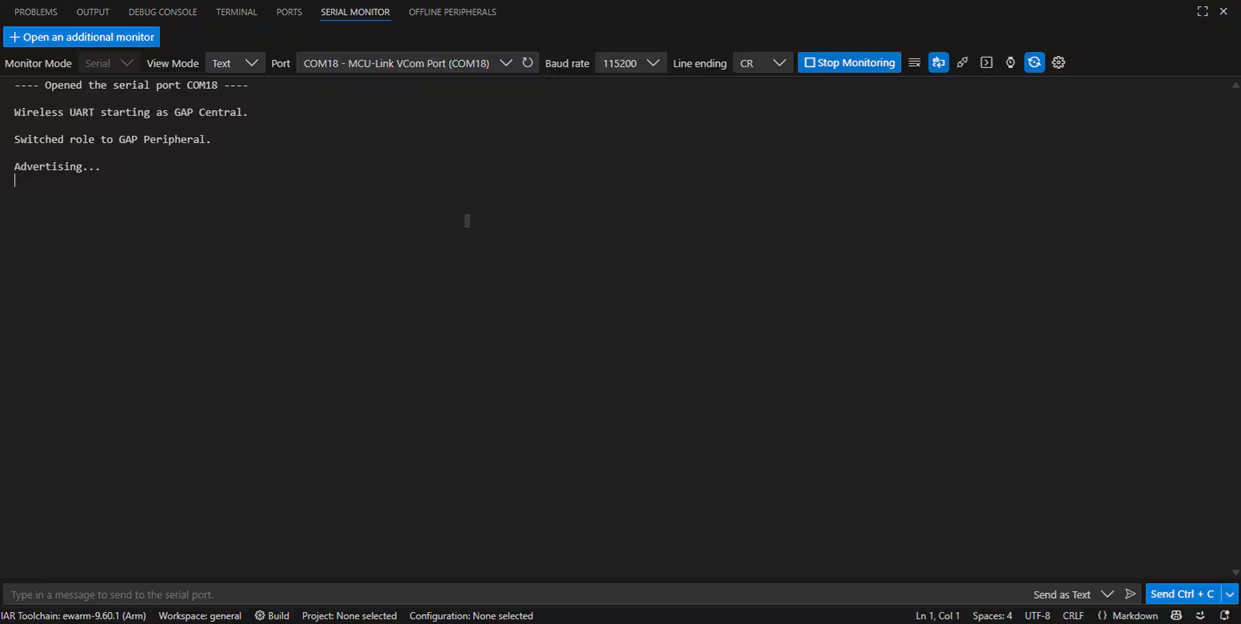

11. 点击“继续”图标，运行应用。点击“在串行监测器中查看输出”。按下SW3按钮将BLE角色切换为外设。然后按SW2启动BLE广播。应该看到终端上打印的消息

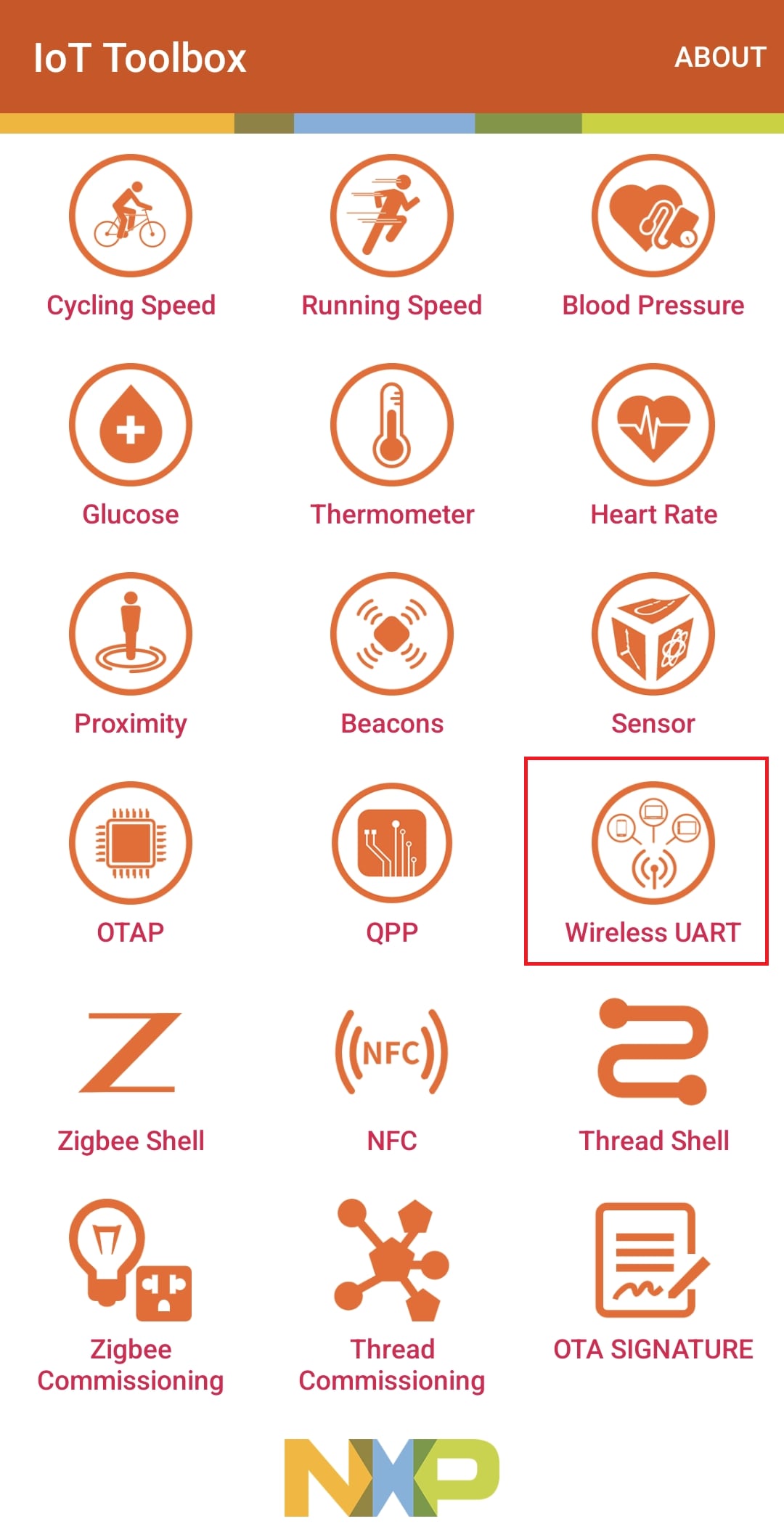

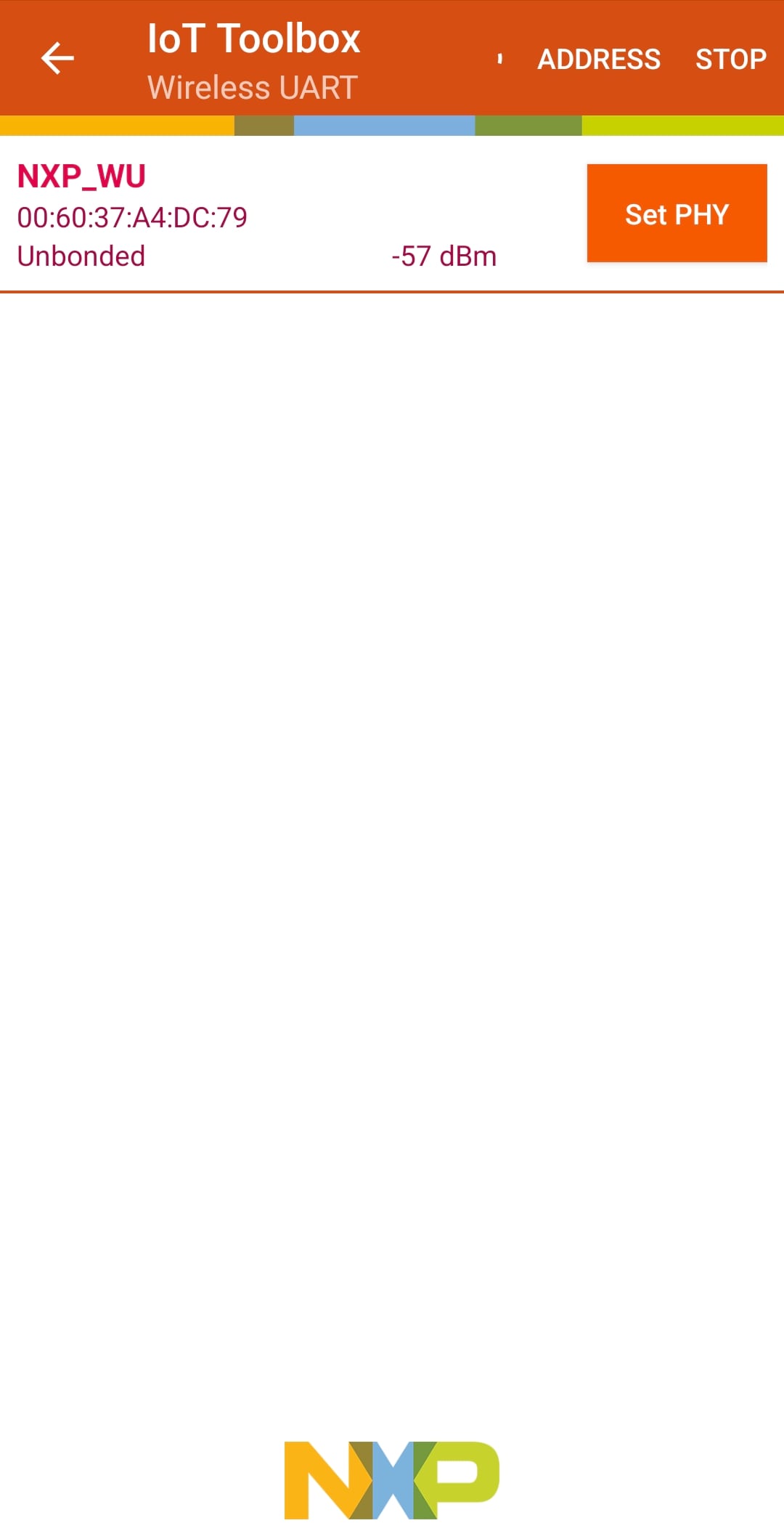

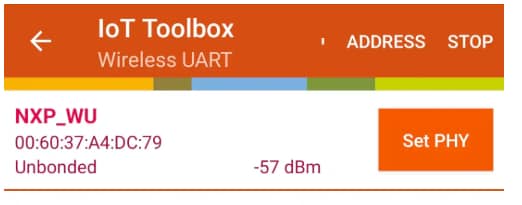

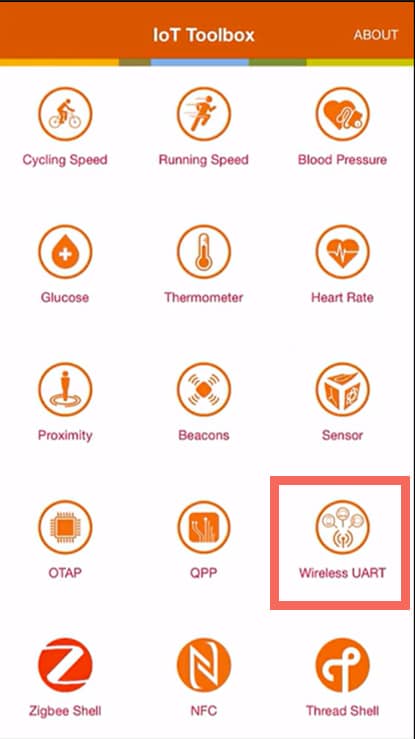

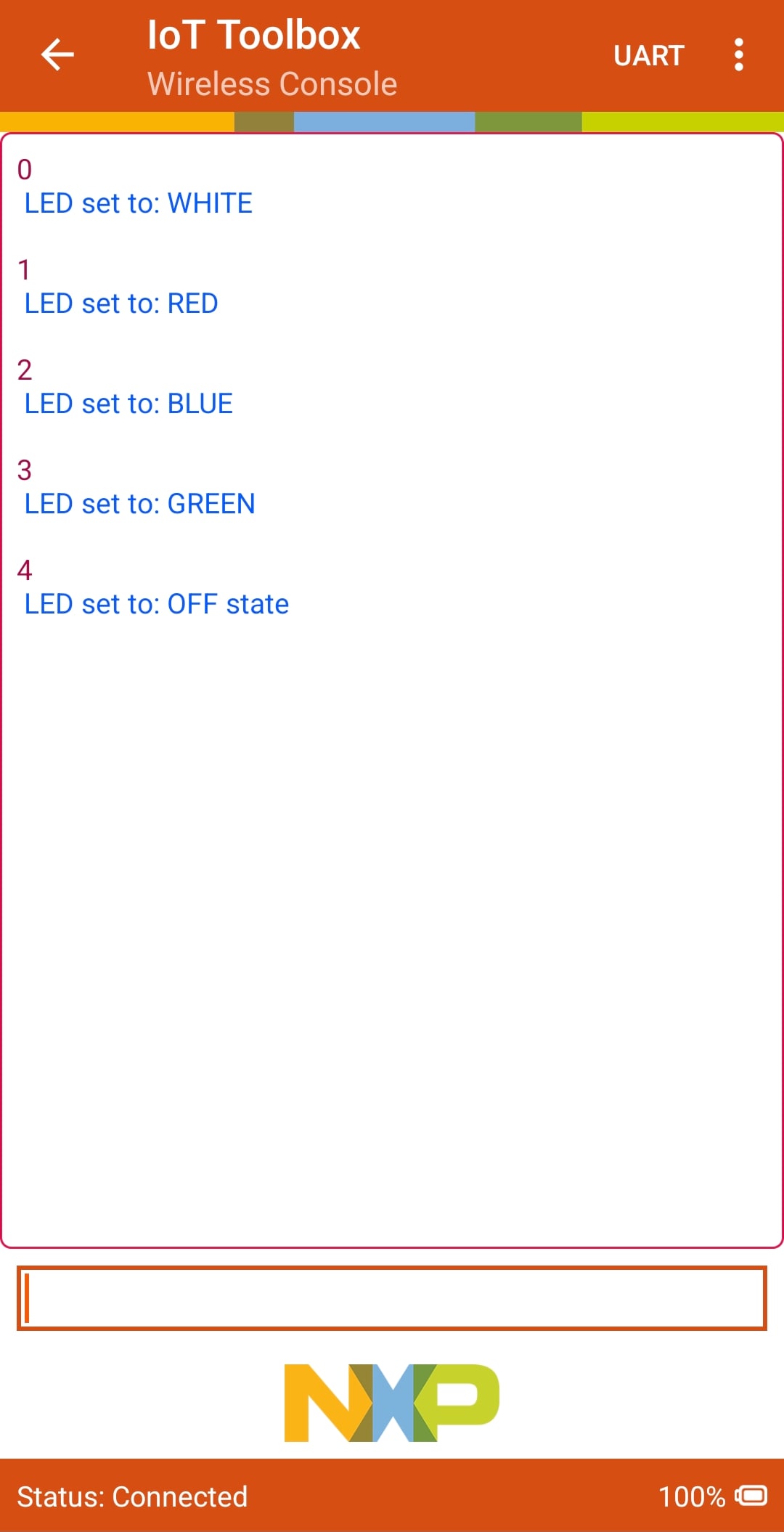

12. 打开智能手机上的恩智浦IoT Toolbox应用。选择“无线UART”图标。选择无线UART设备。此时，应能在IoT Toolbox应用和串行终端上同时看到设备状态显示为“已连接”

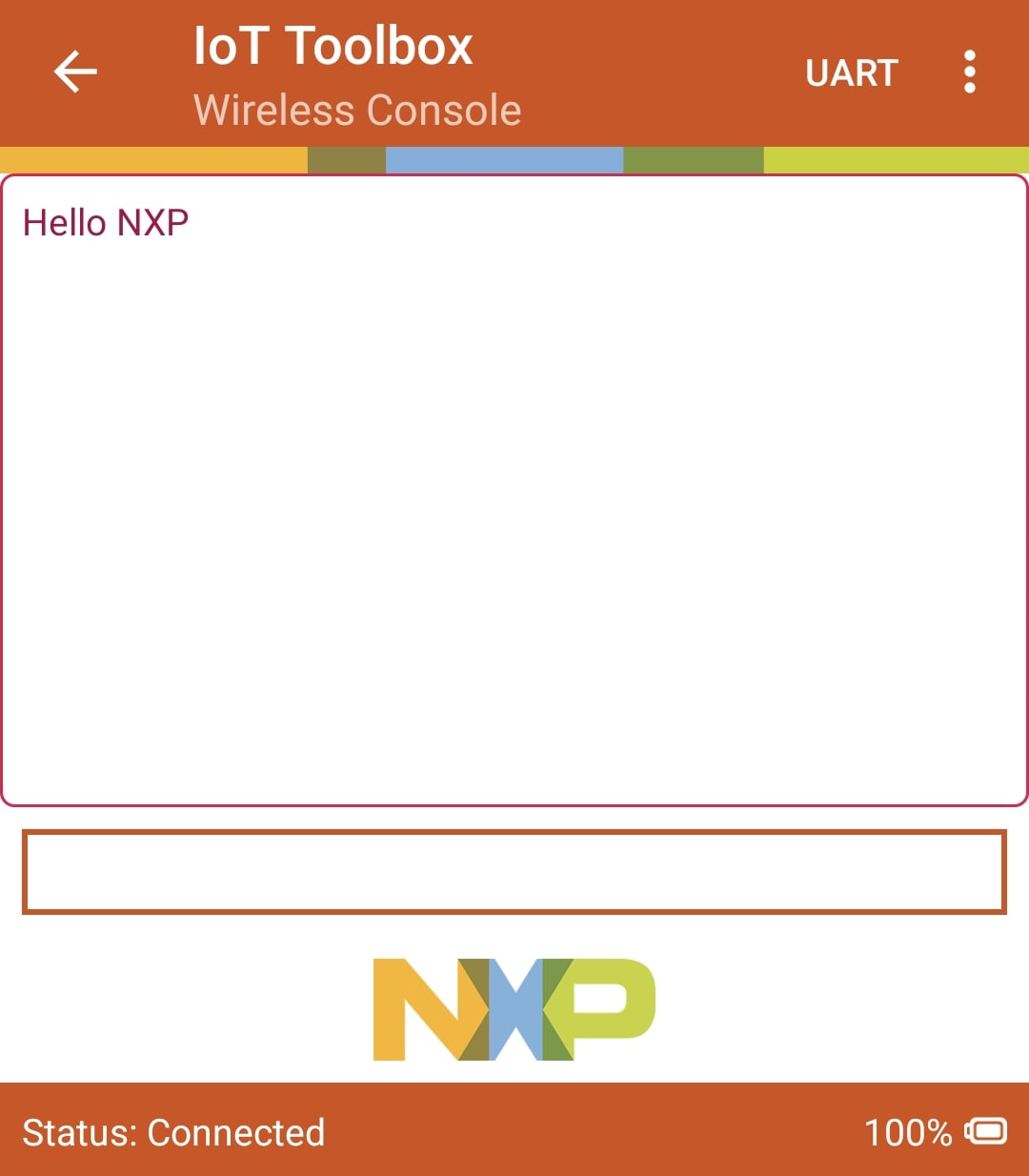

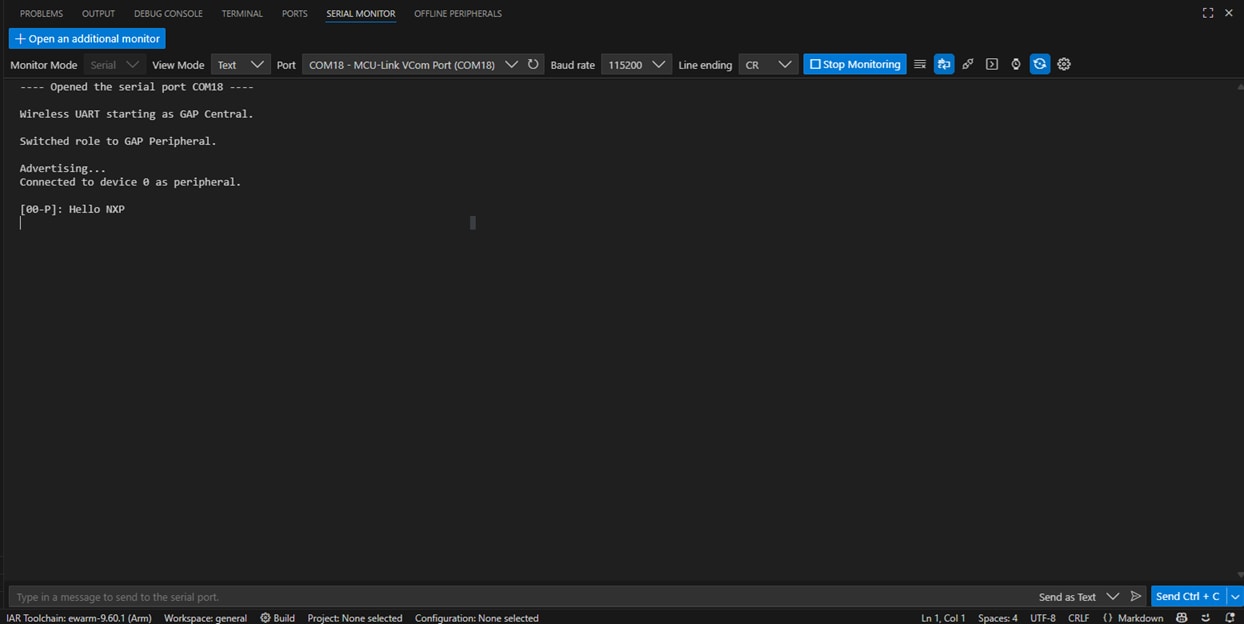

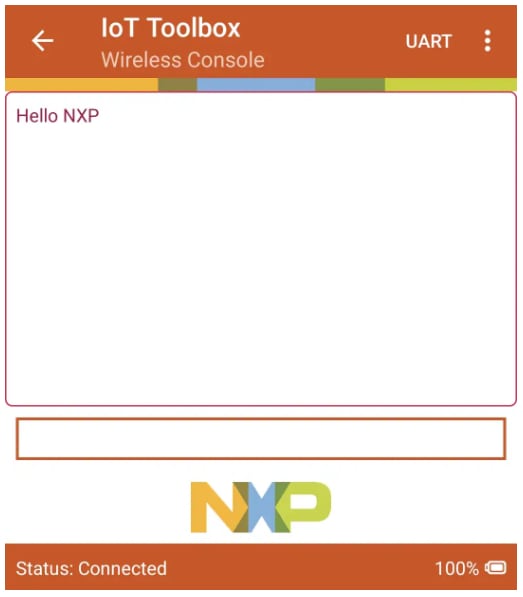

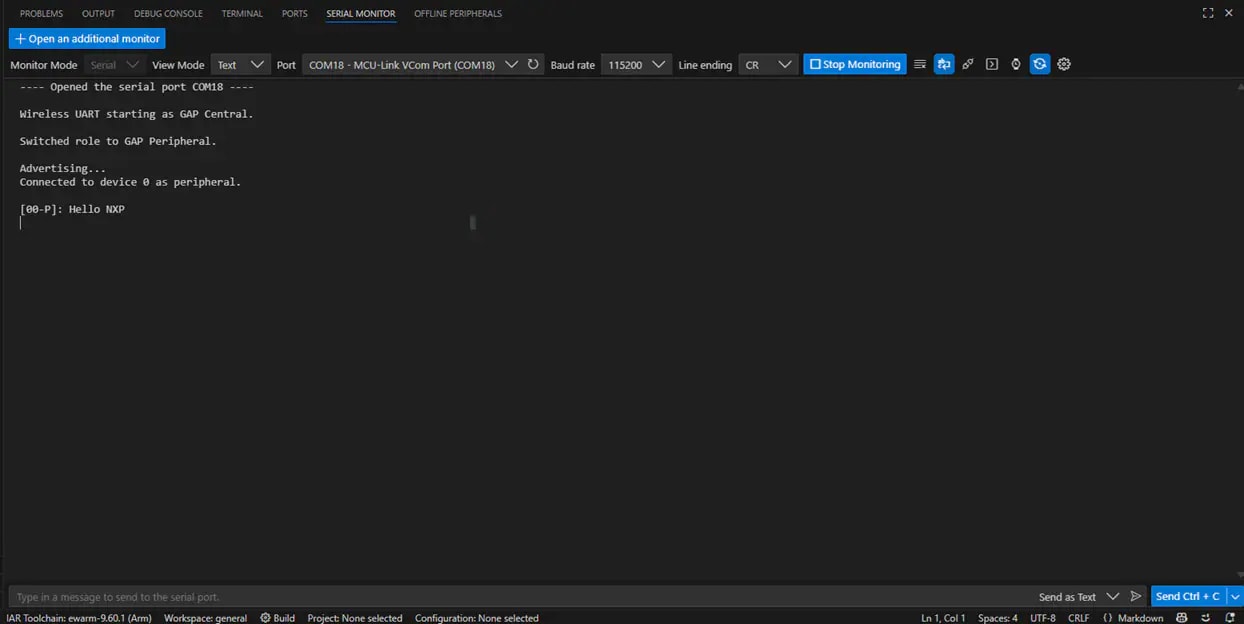

13. 在恩智浦的IoT Toolbox应用上输入并发送任意一条消息。该消息将显示在串行终端上

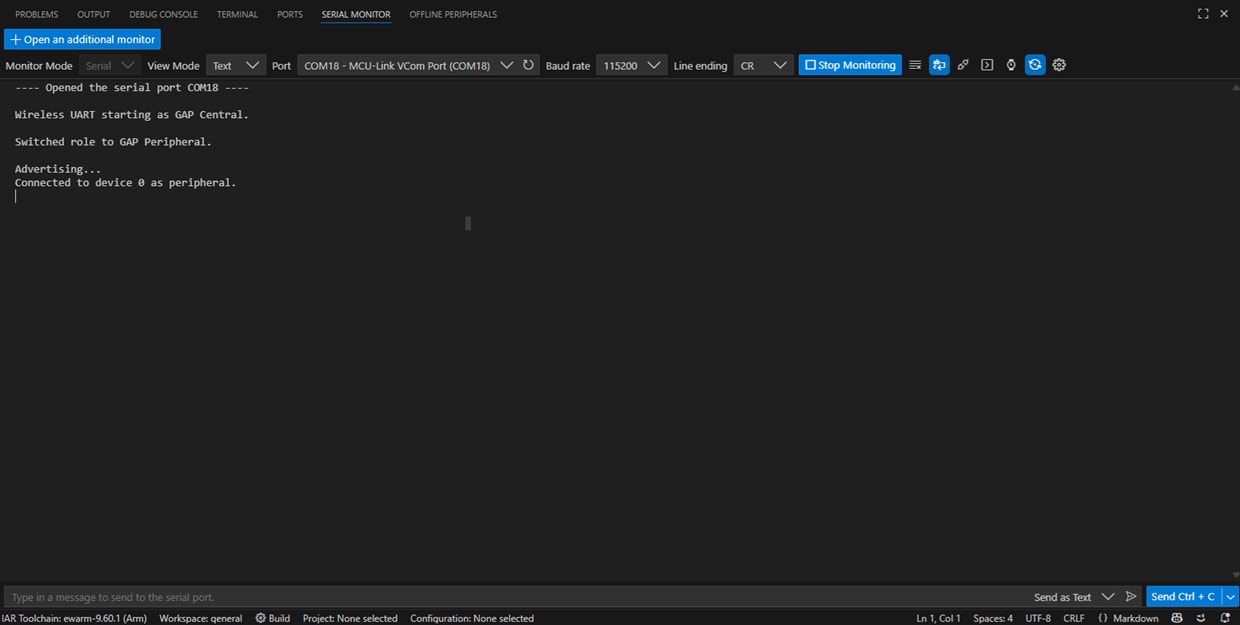

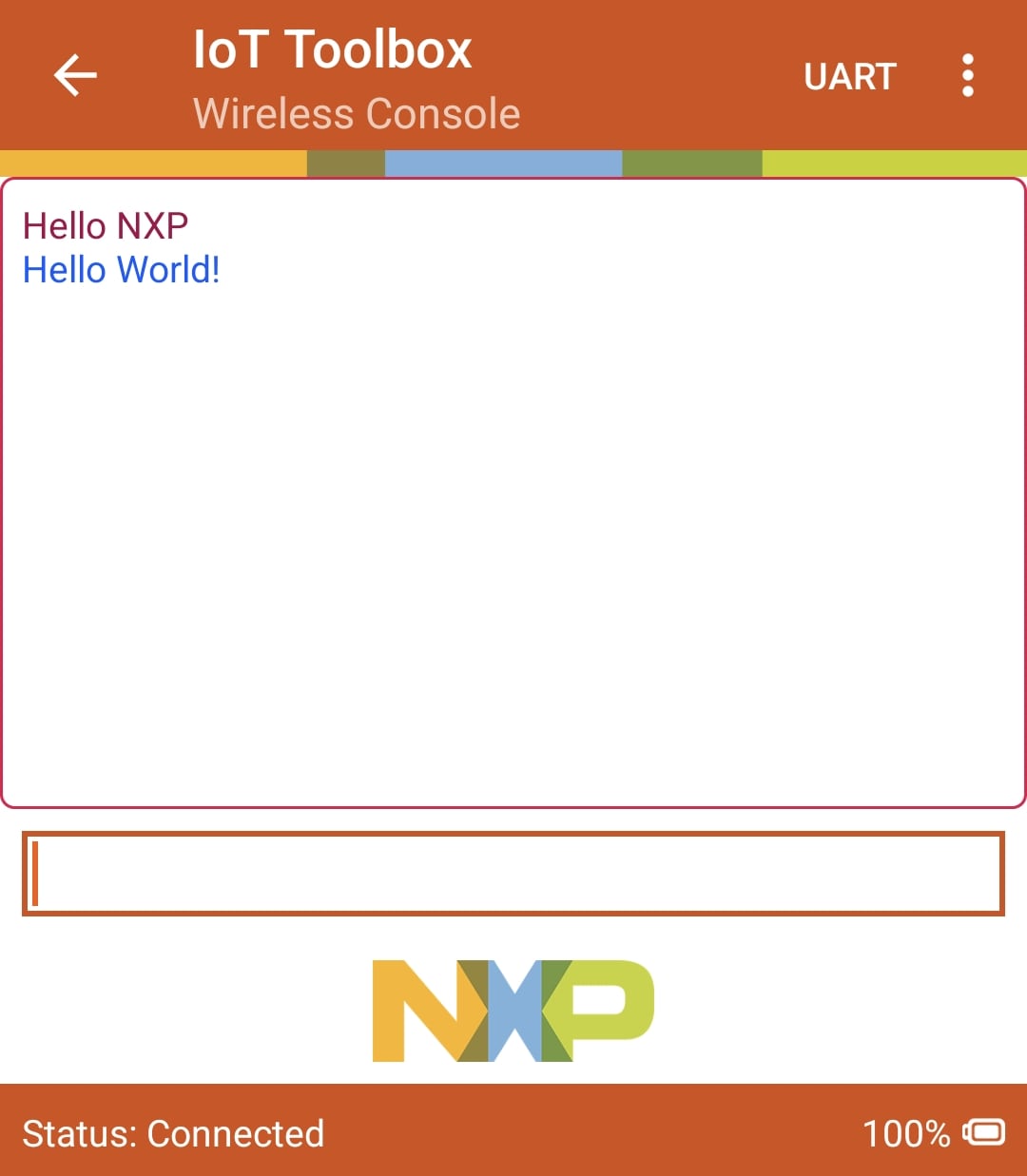

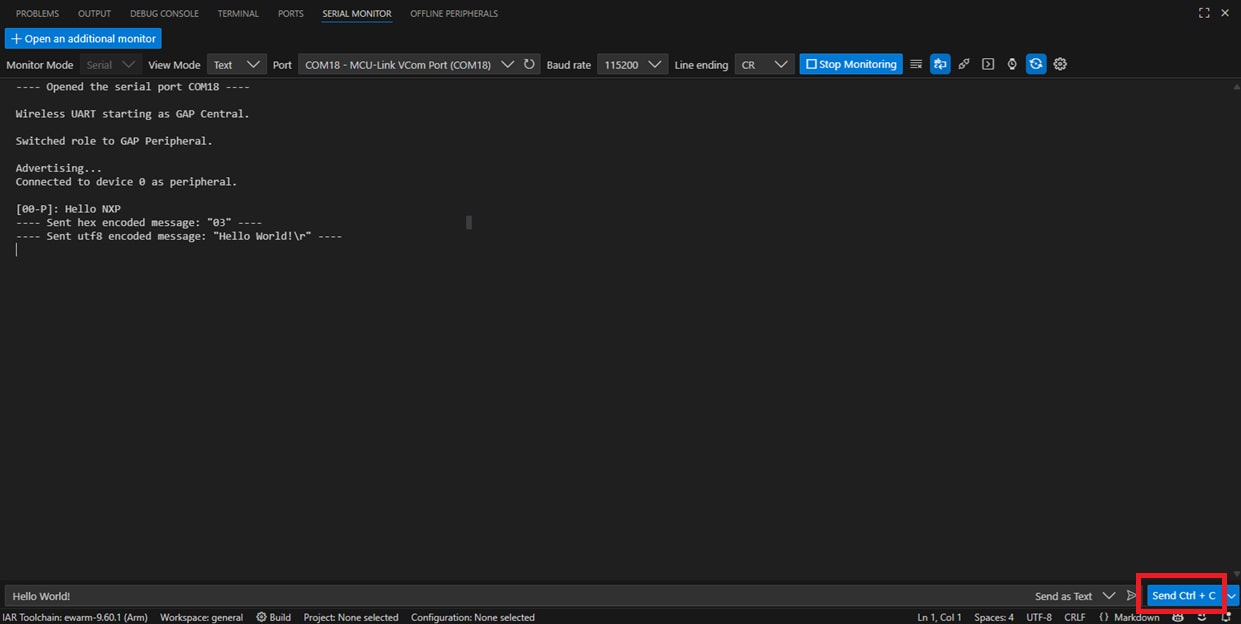

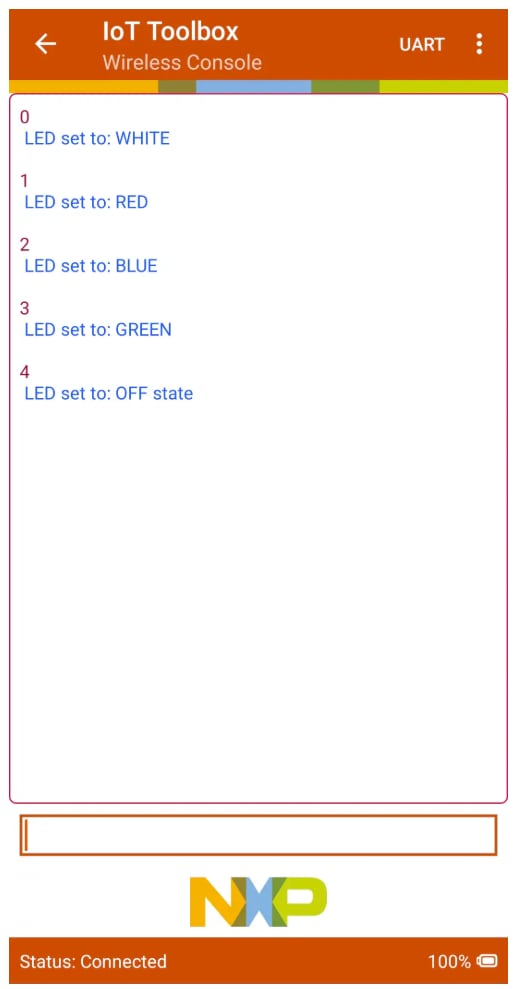

14. 在串行终端上输入并发送任意一条消息。该消息将显示在恩智浦IoT Toolbox应用上

3.3 使用其他工具链构建和烧写应用

MCUXpresso for VS Code为嵌入式开发人员优化了代码编辑和开发体验。了解如何使用VS Code构建和烧写应用。

想使用其他工具链？

演示也适用于IAR和KEIL。

4.1 从MCUXpresso for VS Code IDE克隆示例项目

遵循以下步骤完成通用输出的操作。该示例设置了一个TPM来生成PWM信号并更改RGB LED的亮度。

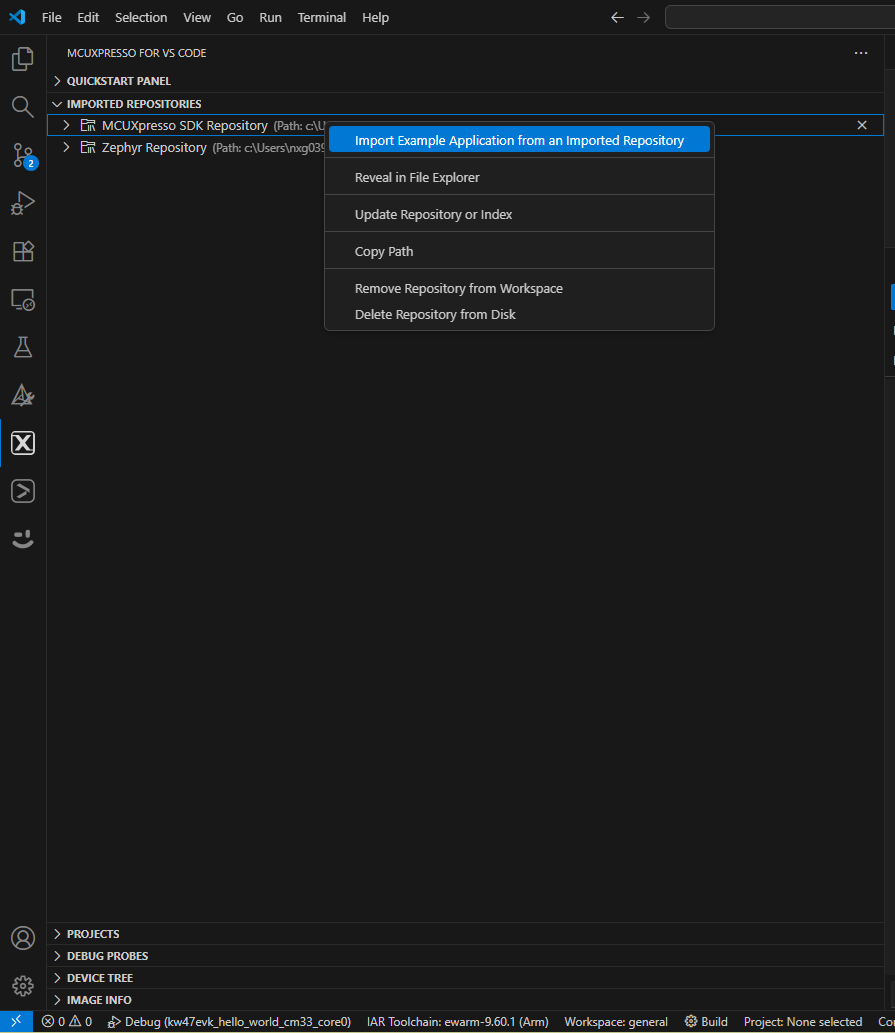

1. 展开“已导入存储库”选项卡，然后右键点击之前下载的KW47-EVK SDK。接下来，选择“从已导入存储库导入示例应用”

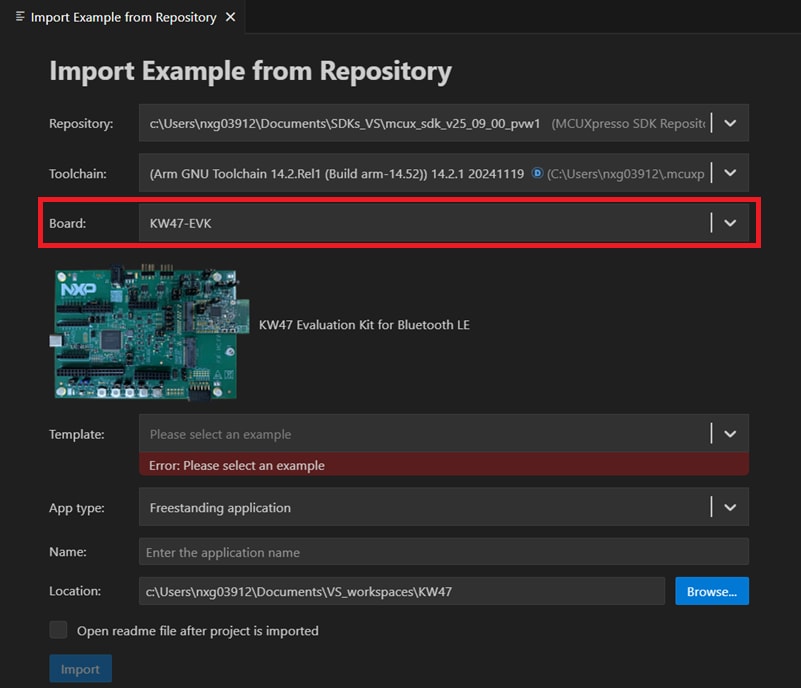

2. 点击“板”下拉列表，并选择“KW47-EVK”选项，以选择与该板兼容的模板应用

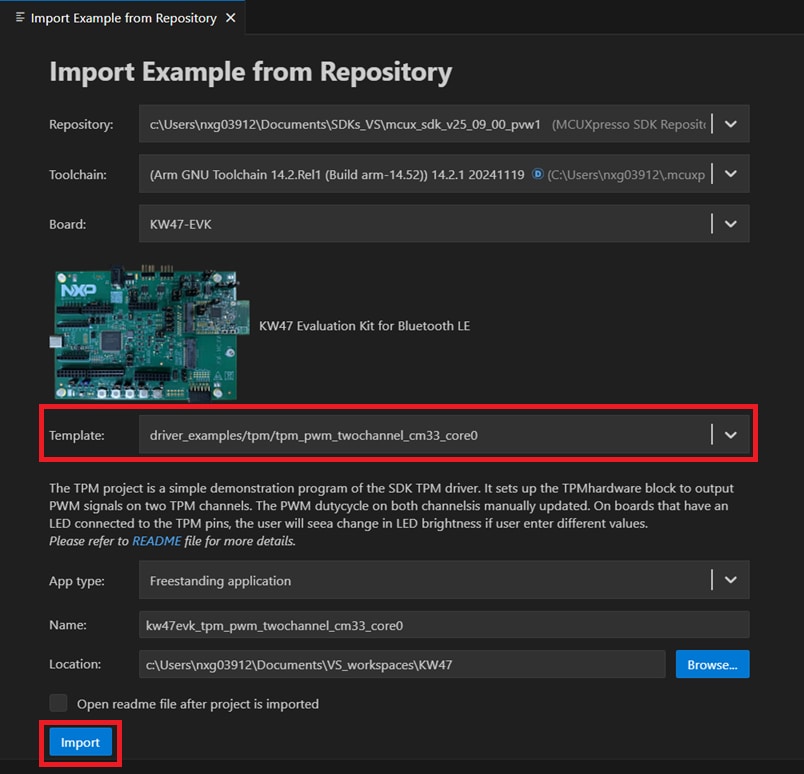

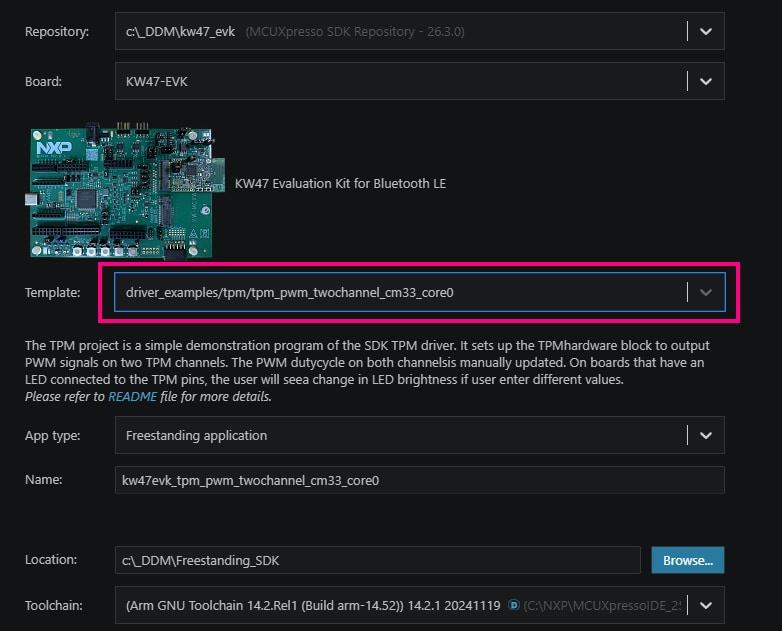

3. 点击“模板”下拉箭头，然后选择“driver_examples/tpm/tpm_pwm_twochannel_cm33_core0”。再点击“导入”按钮

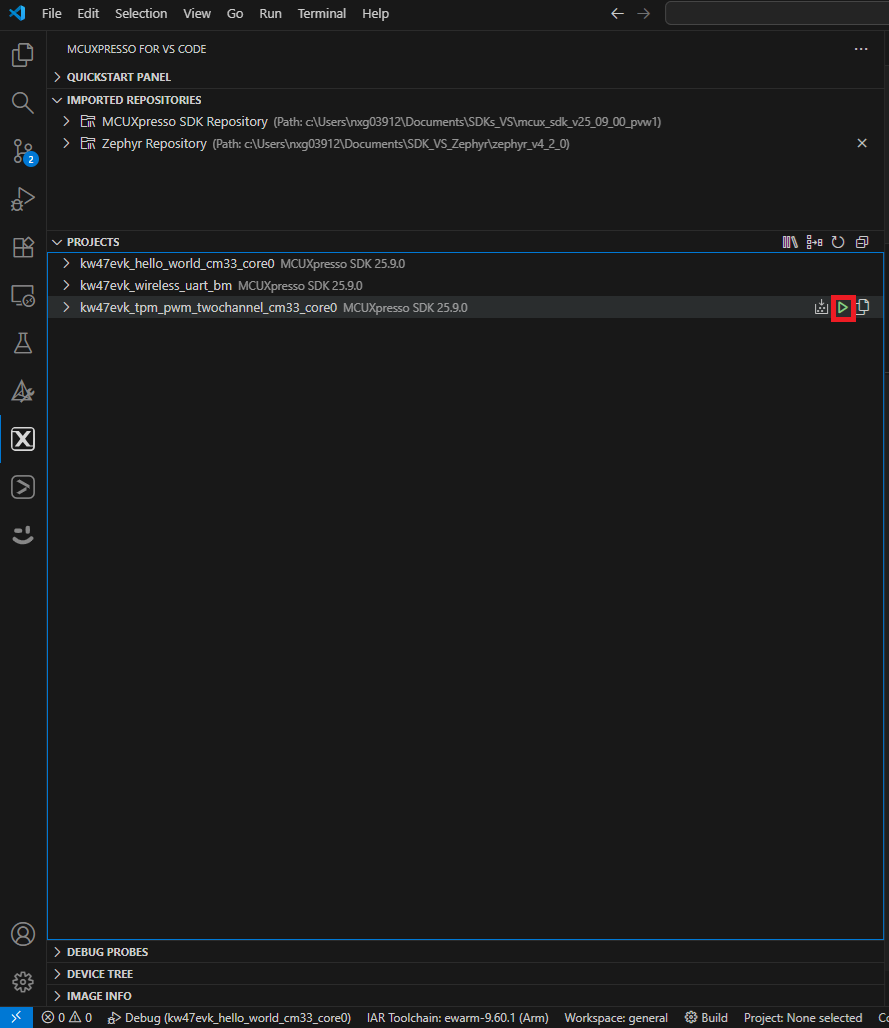

4. 右键点击之前创建的项目，然后选择“调试”。还可以点击项目名称旁的“调试”图标。这样可将应用下载到板上

5. VS Code内含一个原生串行终端，可以通过它查看应用的输出。点击面板中的“串行监测器”选项。然后，选择“COMx - MCU-Link VCom Port”作为端口，并将波特率设置为115200。最后，点击“开始监测”

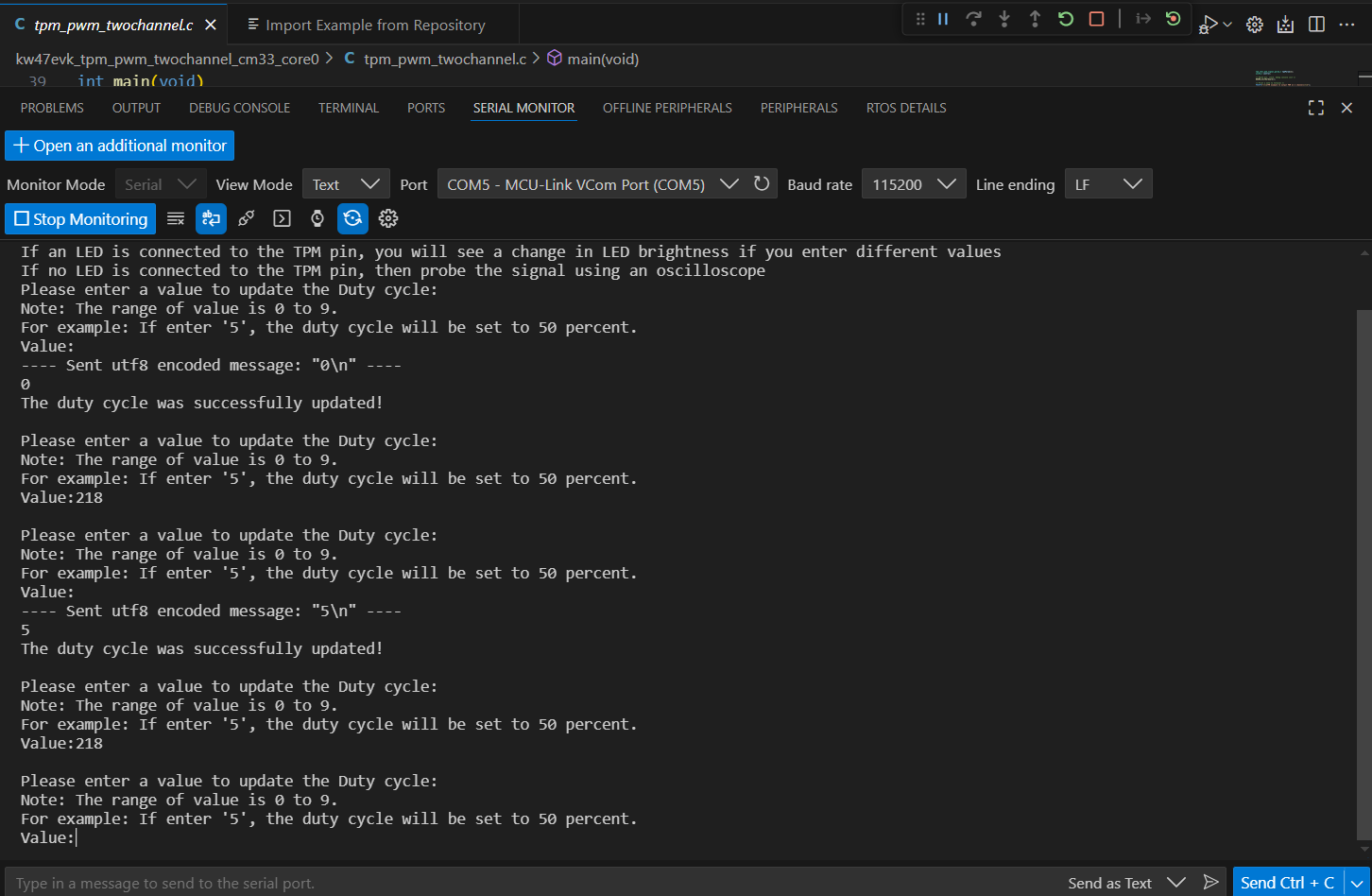

6. 点击“继续”图标，运行应用。在串行监测器中查看输出。该应用将提示您输入一个0至9之间的数字。此数字通过修改RGB LED的占空比来调整其亮度

4.2 使用MCUXpresso配置工具为第三方IDE克隆示例项目

遵循以下步骤完成通用输出的操作。该示例设置了一个TPM来生成PWM信号并更改RGB LED的亮度。

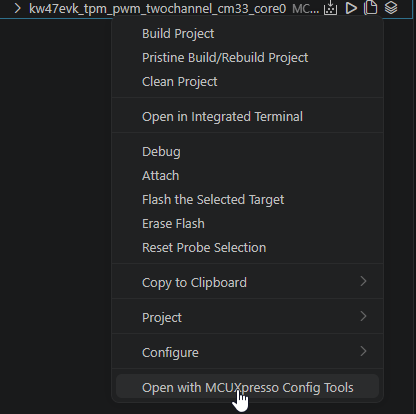

1. 展开活动栏下的“项目”选项卡。右键点击之前创建的项目，然后选择“使用MCUXpresso配置工具打开”

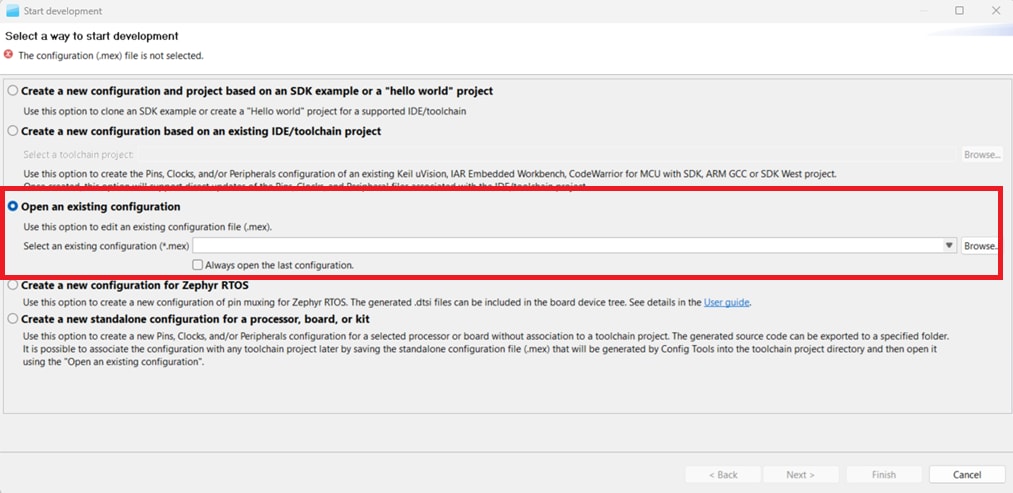

2. 在出现的向导中，选择“打开现有配置”按钮，然后点击“下一步”。如果导入的项目未包含configuration .mex文件，只需点击“取消”

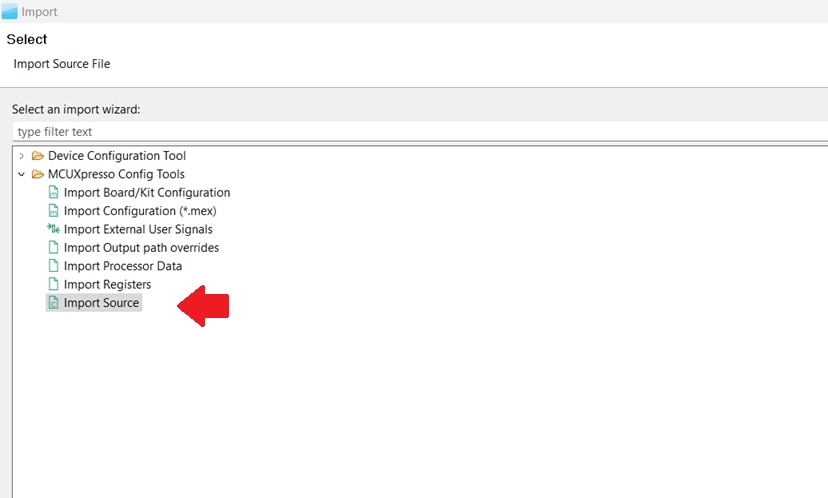

3. 在下一个窗口上，在导入向导中选择“导入源”选项之后，点击“下一步”按钮

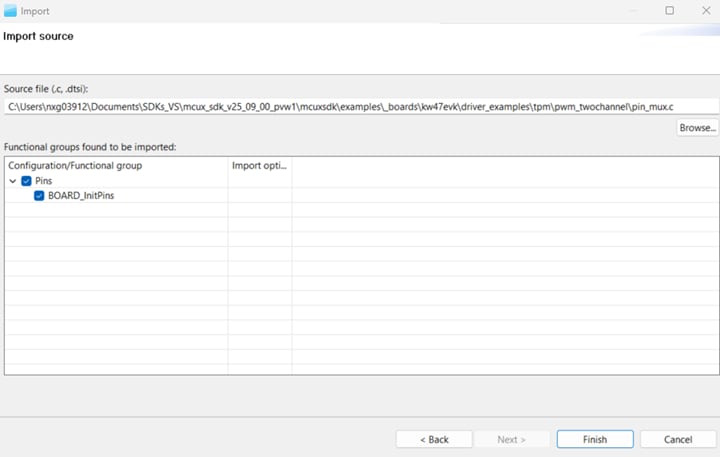

4. 在下一个窗口上，点击“浏览”选项。随后，搜索并导入名为“pin_mux.c”的源文件。该文件位于以下路径：\mcuxsdk\examples\_boards\kw47evk\driver_examples\tpm\pwm_twochannel。点击"Finish"(完成)按钮

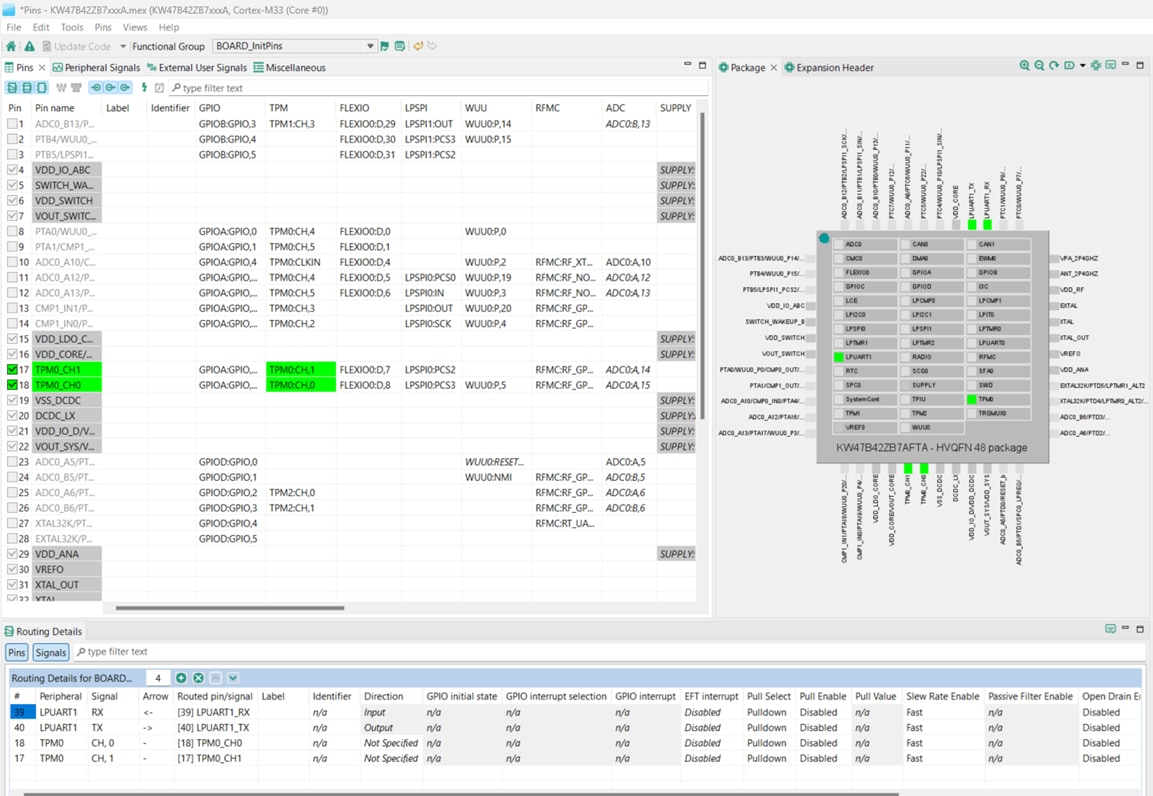

5. 在导入源文件后，MCUXpresso配置工具界面应显示项目的引脚配置

4.3 使用引脚工具修改LED路由的引脚

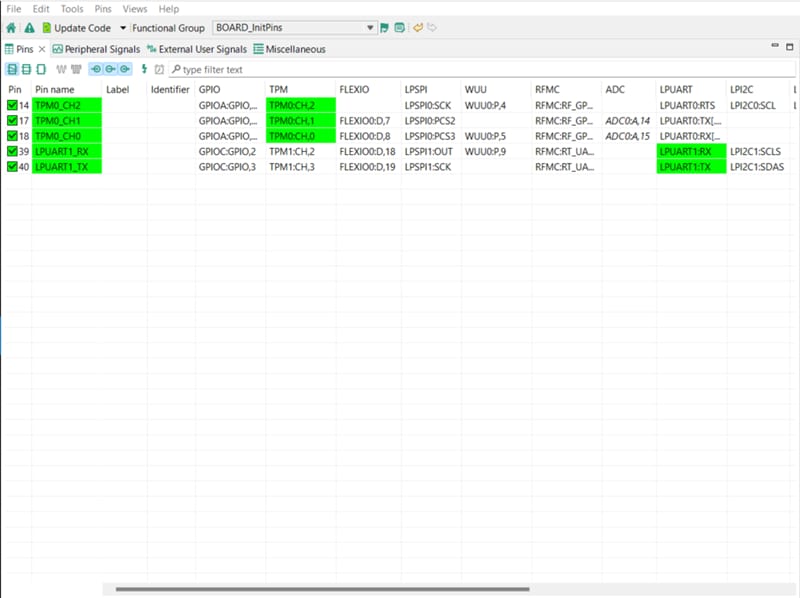

其余的步骤将使用MCUXpresso配置工具来进行。在“引脚”视图中，取消选中“显示专用引脚”和“显示未路由的引脚”复选框，仅查看已路由的引脚。已路由的引脚在引脚名称旁留有一个绿色勾选框。

1. 为每个已路由的引脚所选的功能以绿色突出显示

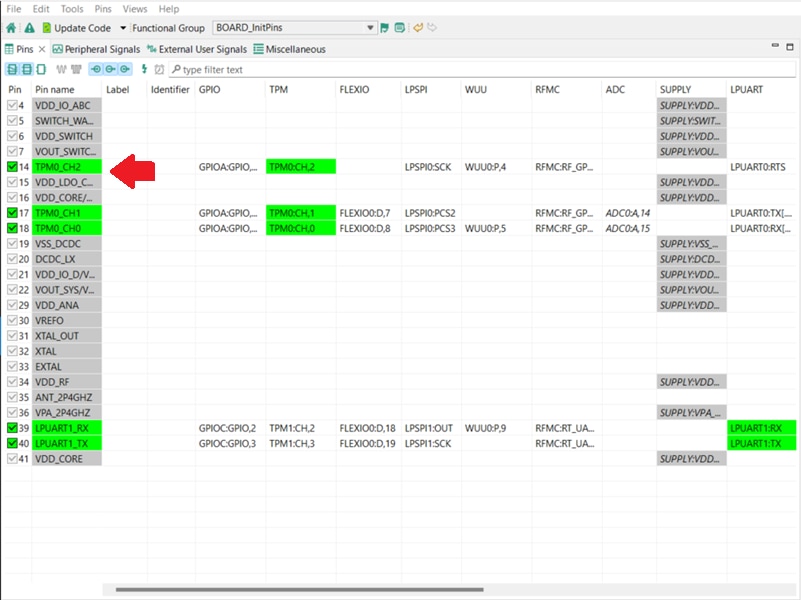

2. 在当前配置中，PTA20和PTA21被路由为TPM的输出。添加引脚配置，以启用绿色LED

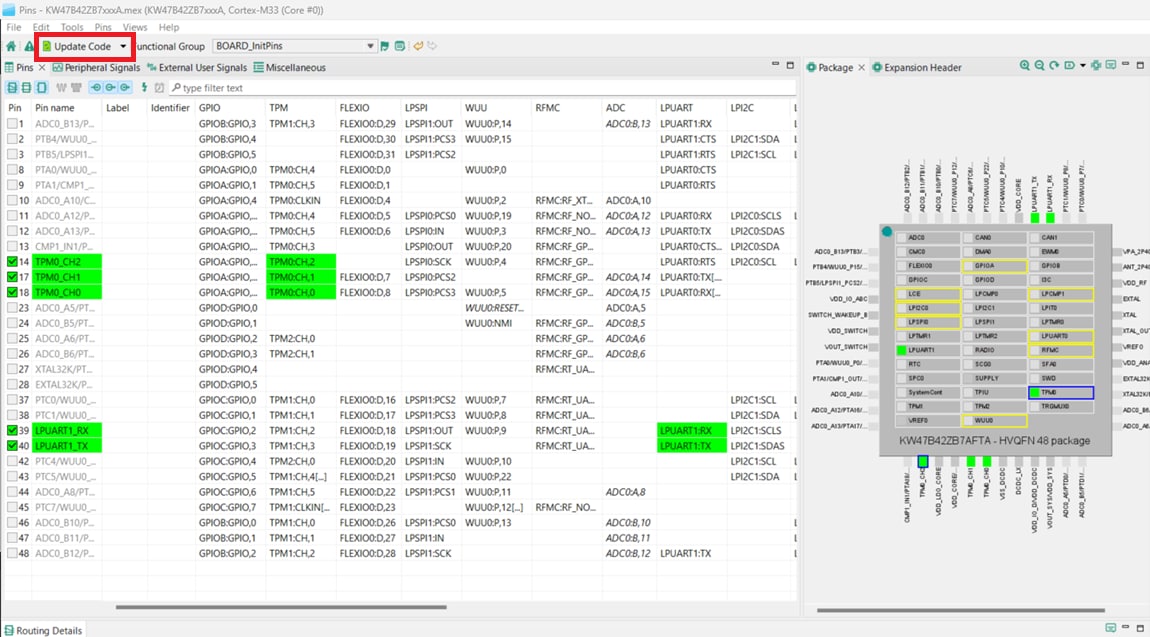

3. 选择“显示未路由的引脚”以查看其他选项。要启用绿色LED，请搜索PTA19，并在TPM列中选择TPM0_CH2

4. 现在是时候导出由引脚工具生成的最新pin_mux.c和pin_mux.h文件，将这些更改实施到项目中。如果配置文件(.mex文件)未保存在磁盘上，则使用“文件”菜单中的选项进行保存。之后，点击菜单栏中的“更新项目”

5. 弹出的界面将显示正在更改的文件，可以点击“diff”查看当前文件与引脚工具生成的新文件之间的差异。点击“确定”将新文件覆盖到项目中

注：时钟和其他文件也可能被标记为正在更新，因为标题已被更改。


6. 此后，配置工具应已生成相应的引脚配置源代码。源代码在board文件夹中生成；与配置文件(.mex)位于同一目录下。搜索生成的pin_mux.c和pin_mux.h源文件。将位于\mcuxsdk\examples\_boards\kw47evk\driver_examples\tpm\pwm_twochannel的项目源文件，替换为新生成的源文件

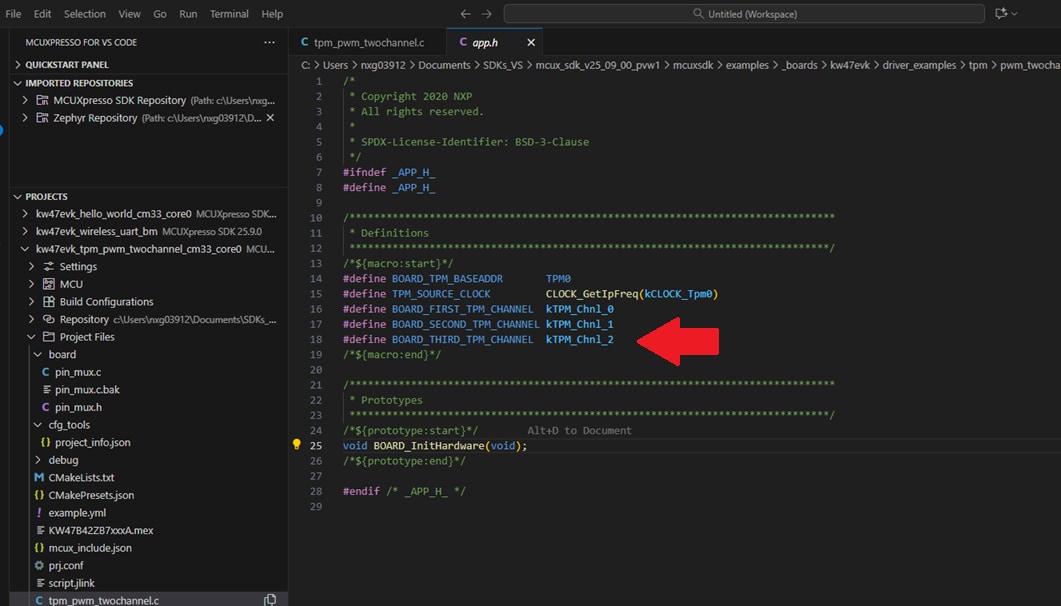

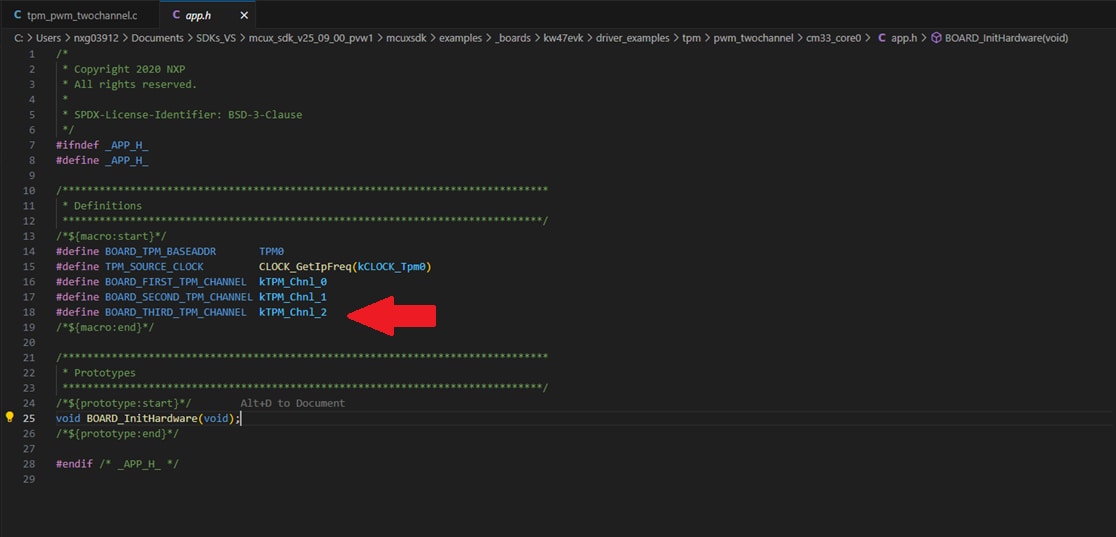

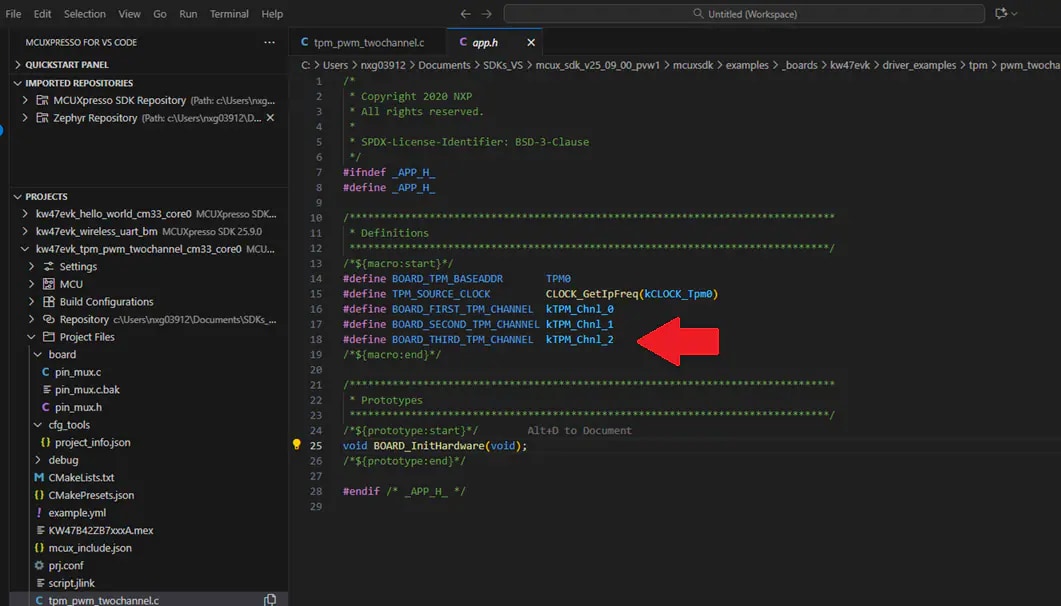

7. 添加宏以启用app.h源文件中的TPM0通道2

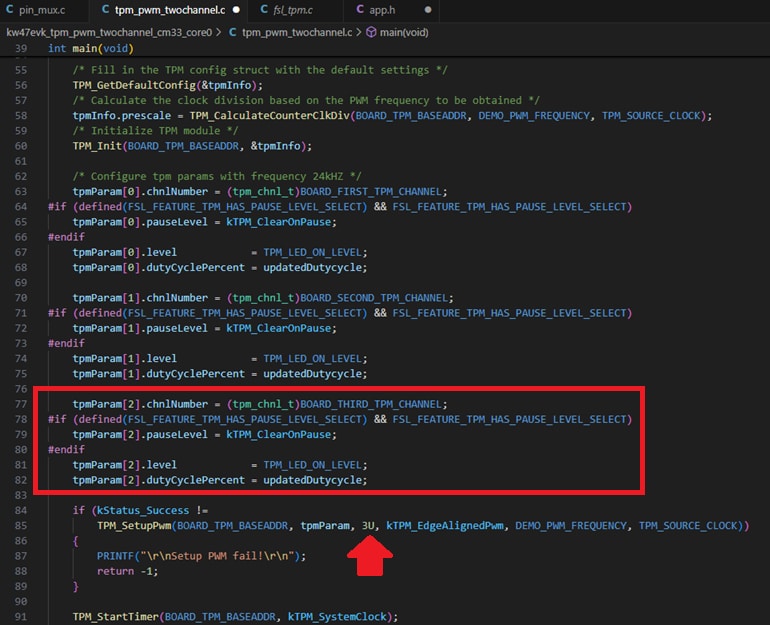

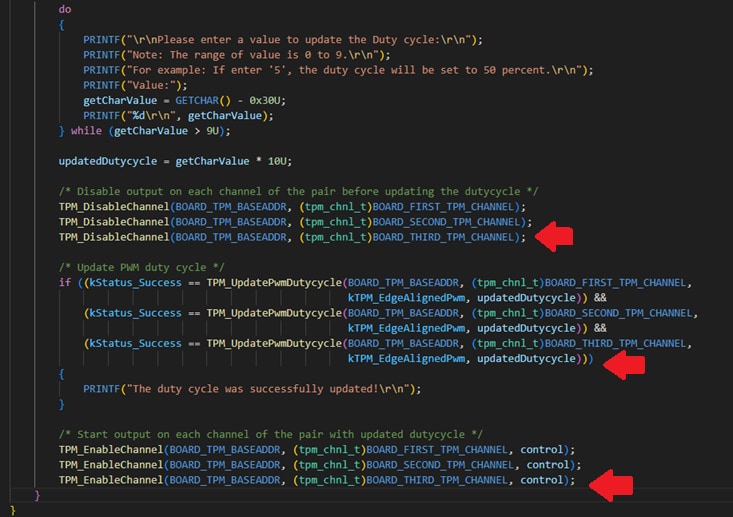

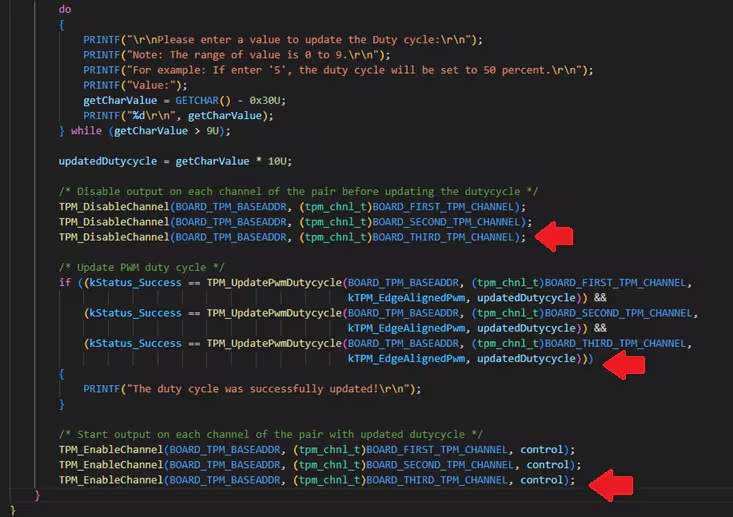

8. 添加必要的代码来启用TPM0通道2。编辑tpm_pwm_twochannel.c代码，可参考以下图示

9. 按照上一节所述构建并下载项目
10. 运行应用。此时，应能看到RGB LED发出白光。使用串行监测器来调节亮度
11. 终止调试会话

请查看以下各个章节，了解我们为灵活的原型设计和开发提供的生态合作体系。在下面的视频中，我们将向您介绍FRDM平台、功能齐全的EVK和兼容的扩展板。另外，我们还将带您浏览Application Code Hub (应用代码中心)页面，让您了解许多通过恩智浦Github提供的应用示例。

5.1 FRDM平台、功能齐全的EVK和扩展板

为了加速平台原型制作，我们提供了低成本FRDM平台和功能齐全的评估套件。

FRDM开发板具有标准规格和接头，便于连接MCU的输入/输出端口，并内置了MCU-Link调试器，带有USB-C线缆。我们的评估套件功能齐全，包括扩展的输入/输出和接口访问，支持通过WiFi和其他MCU-Link功能进行扩展。此外，还有许多兼容的Click板和/或Arduino扩展板。对于那些支持Open CMSIS Pack的平台，可以在ACH上找到一些示例，但如果没有，许多都可以通过I²C、SPI和UART等串行接口来使用，我们在MCUXpresso SDK中提供了相应的驱动程序和示例。

5.2 Application Code Hub (应用代码中心)

Application Code Hub (应用代码中心)为开发人员提供了一个交互式仪表板来快速定位软件，进一步增强了MCUXpresso Developer Experience。现在就访问ACH ，开始探索及发现新的交互式Application Code Hub(应用代码中心)的更多细节和优势。

可从Application Code Hub (应用代码中心)访问的软件位于恩智浦GitHub存储库 ，因此可以直接从该位置轻松访问和克隆。

5.3 演示纵览

以下演示引导我们使用基于FRDM平台的系统从ACH导入一个项目，该系统具有电机控制扩展板和低成本LCD。尽管您的评估板可能与该系统有所不同，但以下步骤是通用的，适用于所有支持的平台。
