恩智浦通用输入模拟前端赋能高精度流量计
从确保医疗设备的精准给药，到监测环境系统、优化工业流程，精确的流体测量在各行各业都至关重要。恩智浦NAFE13144 AFE赋能新一代热量式流量计，具备更高的可靠性与性能，适用于多种严苛的应用场景。
随着各行业拥抱数字化转型和边缘AI，对更智能、更精确传感的需求日益增长。热量式(热式)流量计因其能够以极高的灵敏度测量气体和液体流速而闻名，是这一演进的核心。采用恩智浦NAFE13144通用输入模拟前端(AFE)，设计人员能够打造出精度高且结构紧凑、可配置并支持机器学习(ML)应用的新一代流量计。
什么是热量式流量计？
热量式流量计通过追踪热传递来测量流体的流速。这类设备通常配备两个温度传感器和一个加热元件。当流体流经加热器时，会吸收热量，上游和下游传感器之间的温差即反映出流速。由于这种方法对气体测量特别有效，被广泛应用于化工处理、暖通空调、制药、半导体制造和环境监测等行业。
主要优势包括：
- 对低流速具有高灵敏度
- 无活动部件，维护需求低
- 结构紧凑，易于集成
- 直接测量质量流量
- 对动态情况响应迅速
然而，传统的热量式流量计可能对流体特性的变化比较敏感，需要定期校准，并且最适用于洁净流体。

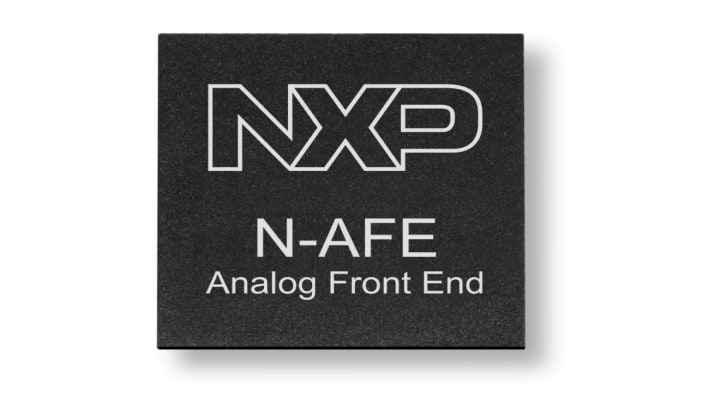

NAFE13144：高精度与灵活性
恩智浦NAFE13144通过一个稳健的、软件可配置的模拟前端来应对这些挑战，该前端集成了高分辨率数据转换器、先进的信号调试和全面的诊断功能。NAFE13144支持4个通用输入通道和16位分辨率，可与电压、电流、电阻、电阻温度检测器(RTD)和热电偶等多种传感器无缝连接。
主要特性：
- 可编程增益放大器与精密励磁源
- Σ-Δ模数转换器(ADC)，具备可配置数字滤波器，能够优化速度与精度
- 宽范围数据传输速率(7.5SPS至288ksps)
- 强大的噪声抑制能力
- 内置诊断功能：故障检测、过温保护、电压监测与循环冗余校验(CRC)错误检查
- 内置温度传感器，支持预测性维护
- 灵活的通用输入/输出(GPIO)，支持数字/模拟功能
该器件的校准与自诊断系统，结合通用励磁源，即使在严苛的工业环境下也能确保准确、稳定的测量。
希望加速传感解决方案开发？探索恩智浦通用传感模块，该模块集成了此款模拟前端与MCX N947微控制器，助您快速实现原型制作。
简化设计，加速开发
NAFE13144的架构简化了热量式流量计的设计。例如，它支持基于RTD的精确温度传感，可补偿导线电阻，并支持多种传感器类型：PT1000、负温度系数(NTC)、正温度系数(PTC)。具备较宽的满量程范围和灵活的增益设置，可减少对外部组件的需求，降低物料清单(BOM)成本，并简化印刷电路板(PCB)布局。
NAFE13144专为严苛环境设计，提供±7.5kV静电放电(ESD)保护、±2kV浪涌抗扰度，能够在-40°C至+125°C的温度范围内运行。其紧凑的64引脚增强散热型超薄四方扁平无引脚(HVQFN)封装，非常适合空间受限的设计。
用于快速原型制作的评估工具

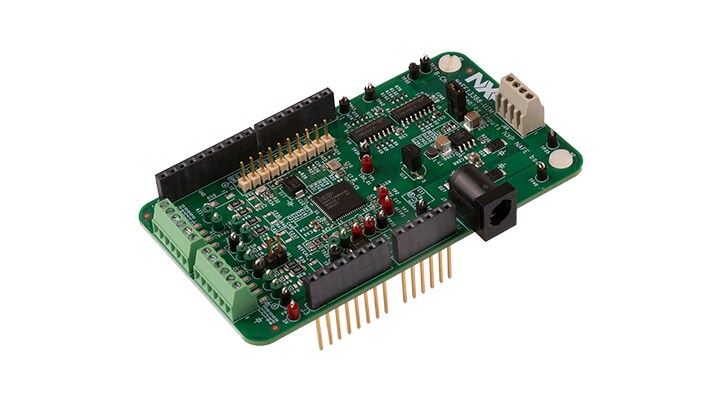

为协助工程师进行快速原型制作，恩智浦提供了多款评估套件，例如KITNAFE13388-EVB和NAFE13388-UIM Arduino® Shield。这些工具包括即插即用的硬件、图形用户界面(GUI)和参考软件，加速开发进程，实现快速原型制作。NAFE13388-UIM shield扩展板是恩智浦FRDM生态合作体系的一部分，该合作体系包含全面的软件与工具、模块化硬件以及解决方案驱动的示例。
热式流量计：基于恩智浦 NAFE13144 的精密流体测量解决方案
热量式流量计对于现代工业应用中精确、可靠的流体测量至关重要。借助恩智浦NAFE13144，设计人员能够打造先进、支持AI的流量计，具备高精度、强大的诊断功能和灵活的集成能力，为未来的智能传感赋能。
