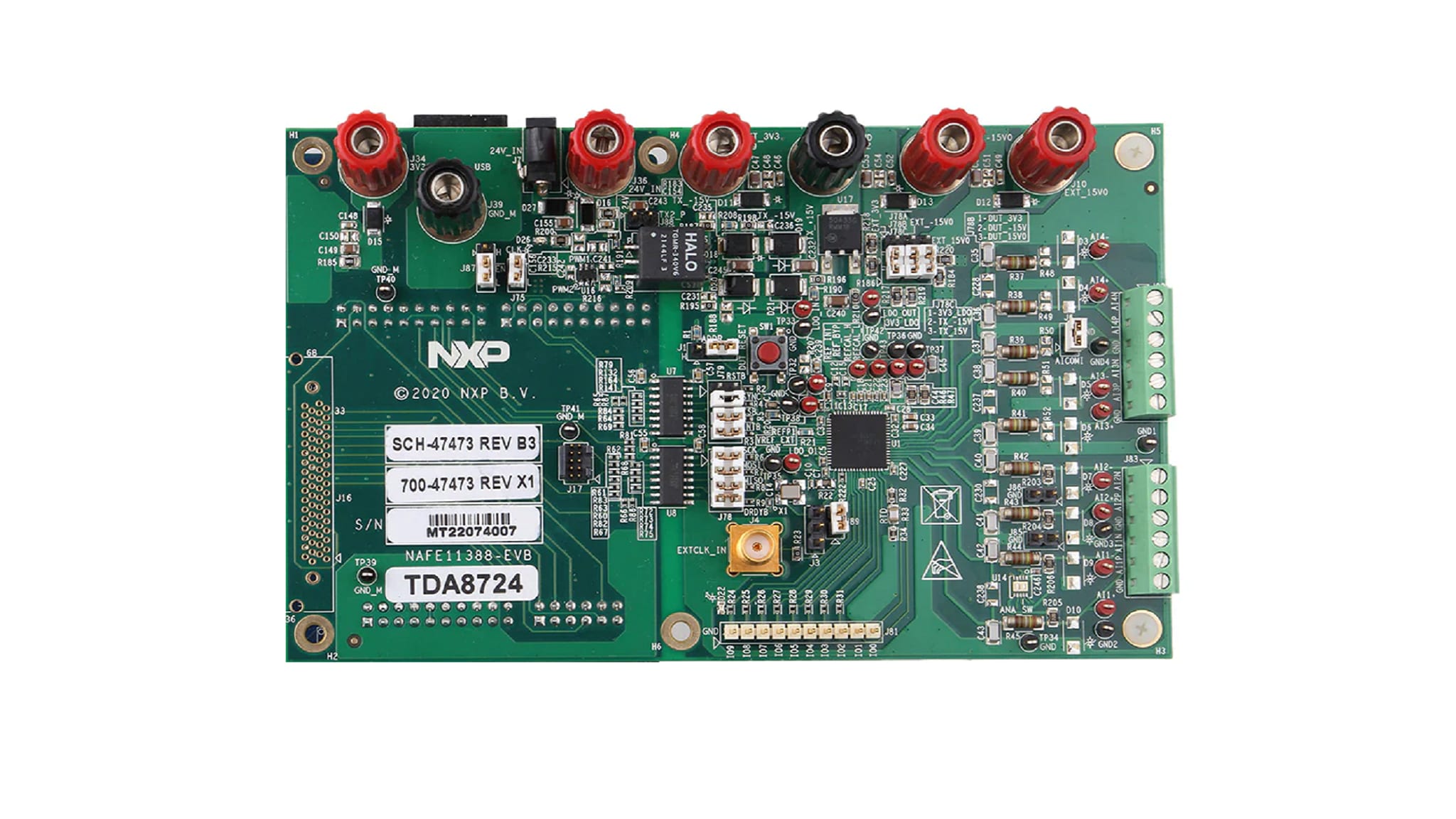

Name: NAFExx388EVB 8通道通用输入AFE评估板
Price: 220.00 USD
Availability: BackOrder

产品详情

支持的器件

模拟及混合信号

模拟前端

NAFEx1388: 高度可配置的8通道±25V通用输入模拟前端
NAFEx3388: 高度可配置的8通道±25V通用输入模拟前端，带励磁源

特性

可配置8路高压输入

单端或差分电压，范围高达±25V
独立配置电压和电流范围
±36V过压保护，持续时间不超过1小时

高精度

用户校准后，室内FS精度为0.005%
–25⁰C至105⁰C时， FS精度为0.1%
72kSPS时的17位有效分辨率/30SPS时的24位有效分辨率

快速的数据传输速率

7.5SPS至288kSPS

系统校准

使用内置精确电压源进行端到端校准
提供精确的出厂校准产品

支持功能

±3⁰C内置温度传感器
室温下，内置振荡器精度为0.2%
诊断系统，用于故障检测和预测
CRC错误检测
10个GPIO
32MHz SPI接口
强大的8kV HBM ESD和IEC61000-4-5 2kV电涌保护

购买选项

点击展开

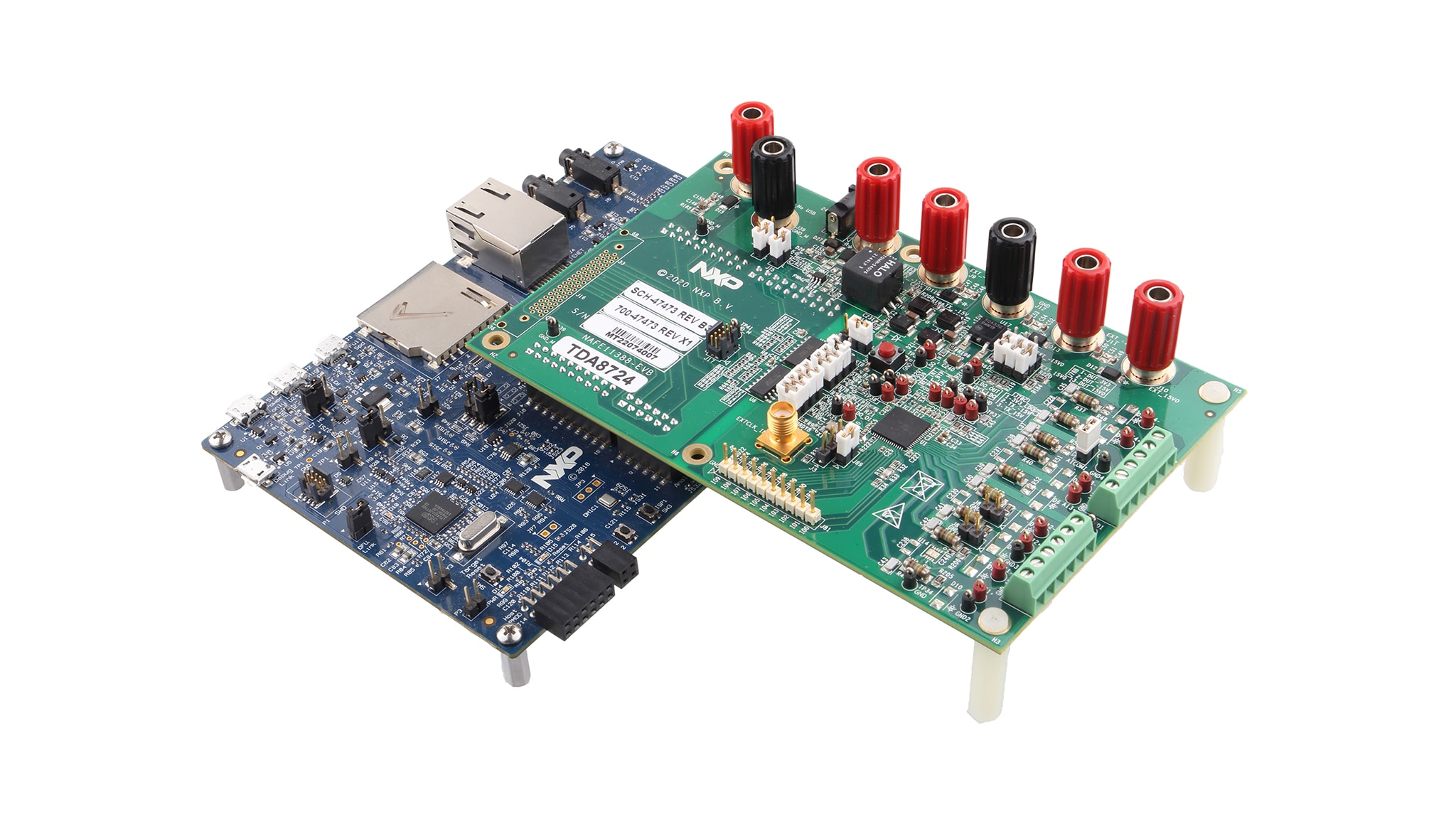

KITNAFE11388-EVB
正常供应

NAFExx388-EVB 8 Channels Universal Input AFE Evaluation Board.

套件包含

完成组装和测试的评估板和PLC54628 MCU(定制固件)，放在防静电袋中
用于I²C通信的USB到MPSSE串行电缆
USB 2.0电缆
空闲跳接线

$330.00 USD

现货 :7

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

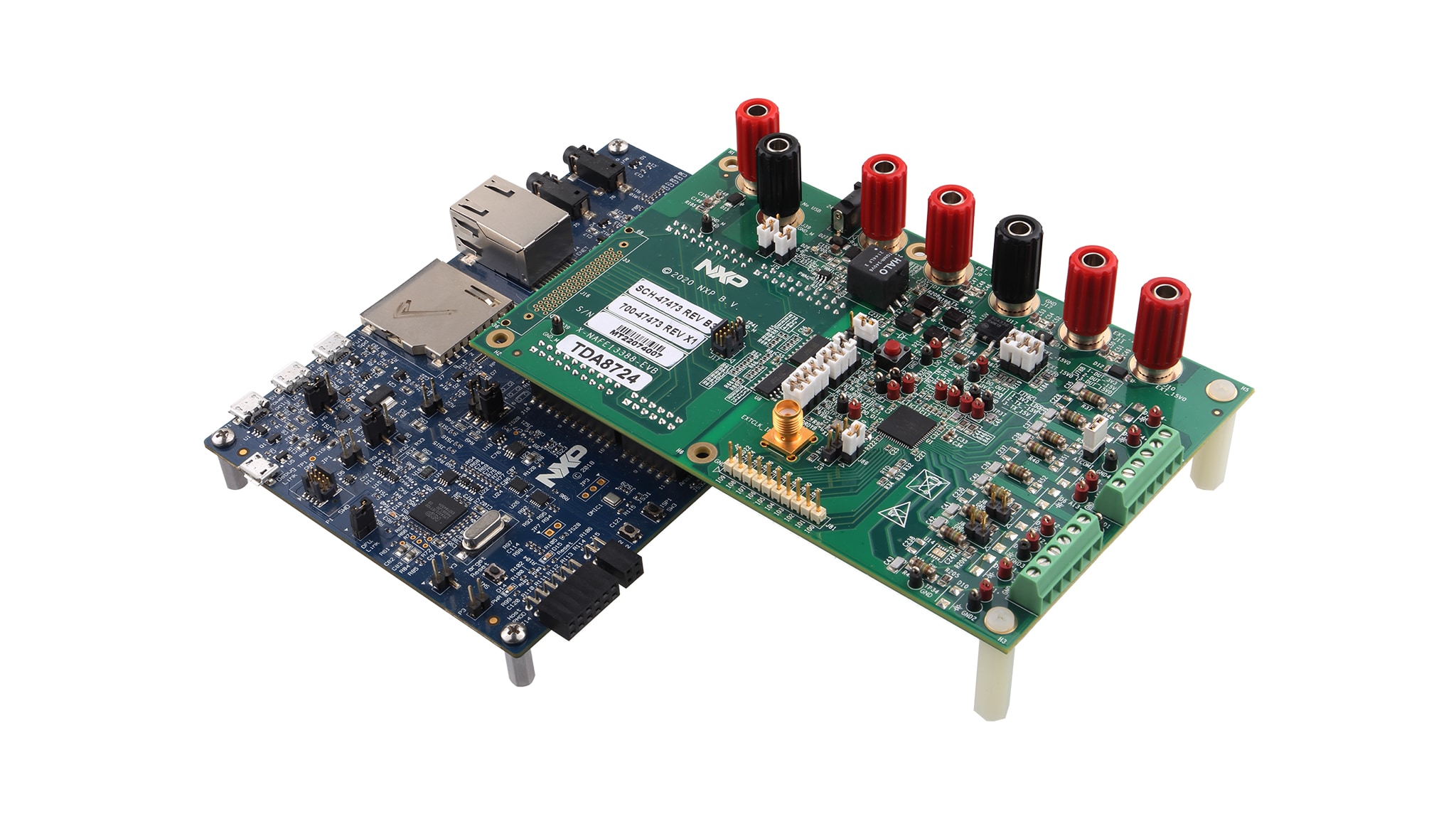

KITNAFE13388-EVB
正常供应

NAFExx388-EVB 8 Channels Universal Input AFE Evaluation Board.

套件包含

完成组装和测试的评估板和PLC54628 MCU(定制固件)，放在防静电袋中
用于I²C通信的USB到MPSSE串行电缆
USB 2.0电缆
空闲跳接线

$330.00 USD

现货 :5

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

NAFE11388-EVB
正常供应

NAFExx388-EVB 8 Channels Universal Input AFE Evaluation Board.

套件包含

完成组装和测试的评估板，放在防静电袋中
用于I²C通信的USB到MPSSE串行电缆
USB 2.0电缆
空闲跳接线

注意：不包括LPC54628 MCU板。

扩展板: Yes

$220.00 USD

待定库存

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

NAFE13388-EVB
正常供应

NAFExx388-EVB 8 Channels Universal Input AFE Evaluation Board.

套件包含

完成组装和测试的评估板，放在防静电袋中
用于I²C通信的USB到MPSSE串行电缆
USB 2.0电缆
空闲跳接线

注意：不包括LPC54628 MCU板。

扩展板: Yes

$220.00 USD

待定库存

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.
