2.4/5 GHz双频1x1 Wi-Fi® 4(802.11n)+ Bluetooth® 5.2解决方案
IW416 接收通知
IW416是一款高度集成的Wi-Fi 4和蓝牙5.2片上系统（SoC），可实现低成本的连接解决方案。该片上系统支持2.4 GHz和5 GHz频段的1x1 SISO Wi-Fi操作，提供全功能Wi-Fi子系统，峰值物理层数据速率达150 Mbit/s。除了传统的蓝牙功能外，IW416还支持蓝牙5.2功能，包括低功耗（LE）传输、远程低功耗传输、2 Mbps低功耗传输和定期广告同步传输（PAST）。
IW416内置用于Wi-Fi和蓝牙无线技术的发射（Tx）PA、接收（Rx）LNA和发射/接收交换机，简化了设计，允许快速集成双天线或单天线操作。双天线配置可同时进行Wi-Fi和蓝牙操作。单天线配置可同时支持5 GHz Wi-Fi和蓝牙操作。在2.4 GHz频段，单天线配置允许Wi-Fi和蓝牙的仲裁收发操作。
IW416采用先进的Wi-Fi和蓝牙共存硬件，结合各种算法优化协作性能，促进协同操作。此外，IW416还通过外部接口支持外部无线技术的共存。
IW416有HVQFN和WLCSP两种封装，支持用于Wi-Fi无线技术连接的SDIO主机接口和用于蓝牙连接的UART主机接口。
基于NXP IW416的无线模块由领先的模块 制造商提供。
产品详情
功能
Wi-Fi主要功能
- 支持802.11a/b/g/n
- 双频：2.4 GHz和5 GHz
- 单流802.11n，具有20 MHz和40 MHz信道
- MCS7数据速率（150 Mbit/s）
- 快速动态信道切换（DRCS），可在2.4 GHz和5 GHz频段同时运行
- IEEE 802.15.2数据包流量仲裁器（PTA）共存接口，与802.15.4和其他外部无线技术共存
- 安全性：WPA3、WPA2、WPA2-WPA混合模式
- SDIO主机接口
蓝牙主要功能
- 支持蓝牙5.2
- 远程——4倍覆盖率
- 2 Mbit/s的数据传输速率——快2倍
- 提高广告容量——支持更多物联网服务
- I2S和PCM接口
- AES安全
- UART主机接口
工作温度范围
- 0至70°C
- -40至85°C
部件编号包含： IW416HN, IW416UK.
合作伙伴模块
Wi-Fi 4(802.11n)2.4/5 GHz双频1x1 + Bluetooth® 5.2
| 产品 | Wi-Fi I/F | 蓝牙I/F | 工作温度 | 天线类型 | 天线编号 | 模块类型 | 模块大小 | 资格认证 | 推荐的主机 |
|---|---|---|---|---|---|---|---|---|---|
| AW-AM457-D |
SDIO | UART | 0至70 | 天线引脚 | 2 | SMD | 15 x 15 x 2.5 | CE、FCC、IC | i.MX / i.MX RT |
| AW-AM457MA-D |
SDIO | UART | 0至70 | UFL接口 | 2 | M.2电子钥匙 | 30 x 22 x 2.85 | CE、FCC、IC | i.MX / i.MX RT |
| AW-AM510 |
SDIO | UART | 0至70 | 天线引脚 | 1 | SMD | 12 x 12 x 2 | CE、FCC、IC | i.MX / i.MX RT |
| AW-AM510-I |
SDIO | UART | -40至85 | 天线引脚 | 1 | SMD | 12 x 12 x 2 | CE、FCC、IC、日本 | i.MX / i.MX RT |
| AW-AM510MA |
SDIO | UART | 0至70 | UFL接口 | 1 | M.2电子钥匙 | 30 x 22 x 2.85 | CE、FCC、IC | i.MX / i.MX RT |
| CMP9010-1-B |
SDIO | UART | -40至85 | 板载 | 1 | SMD | 16.64 x 27.8 x 3.47 | FCC IC CE | i.MX / i.MX RT |
| CMP9010-1C-B |
SDIO | UART | -40至85 | 板载 | 1 | SMD | 16.64 x 27.8 x 3.47 | FCC IC CE | i.MX / i.MX RT |
| CMP9010-1C-R |
SDIO | UART | -40至85 | 外部 | 1 | SMD | 16.64 x 27.8 x 3.47 | FCC IC CE | i.MX / i.MX RT |
| CMP9010-1-R |
SDIO | UART | -40至85 | 外部 | 1 | SMD | 16.64 x 27.8 x 3.47 | FCC IC CE | i.MX / i.MX RT |

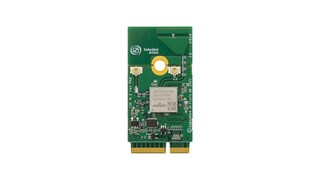

| LBEE5CJ1XK-687 |
SDIO | UART | -40至85 | 1 | SMD | 9.1 x 8.3 x 1.3 | CE、FCC、IC MIC（日本） | i.MX / i.MX RT | |
| LBEE5ZZ2XK-845 |
SDIO | UART | -40至85 | 2 | SMD | 9.1 x 8.3 x 1.3 | CE、FCC、IC MIC（日本） | i.MX / i.MX RT | |
| M2-MAYA-W161 |
SDIO | UART、PCM/I²S | -40至85 | U.FL接口 | 2 | M.2卡 | 22.0 x 30.0 x 2.8 | ISO-16750 | i.MX 6/7/8 i.MX RT |
| M2-MAYA-W166 |
SDIO | UART、PCM/I²S | -40至85 | 嵌入式天线 | 1 | M.2卡 | 22.0 x 30.0 x 2.8 | ISO-16750 | i.MX 6/7/8 i.MX RT |
| MAYA-W160-00B |
SDIO | UART、PCM/I²S | -40至85 | U.FL接口 | 2 | SMD | 10.4 x 14.3 x 1.8 | ISO-16750 | i.MX 6/7/8 i.MX RT |
| MAYA-W161-00B |
SDIO | UART、PCM/I²S | -40至85 | 天线引脚 | 2 | SMD | 10.4 x 14.3 x 1.8 | ISO-16750 | i.MX 6/7/8 i.MX RT |
| MAYA-W166-00B |
SDIO | UART、PCM/I²S | -40至85 | 嵌入式天线 | 1 | SMD | 10.4 x 14.3 x 1.8 | ISO-16750 | i.MX 6/7/8 i.MX RT |
| MAYA-W166-01B |
SDIO | UART、PCM/I²S | -40至85 | Emb。天线/管脚 | 1 | SMD | 10.4 x 14.3 x 1.8 | ISO-16750 | i.MX 6/7/8 i.MX RT |
