MRF300AN

滚动图片以放大

MRF300AN和MRF300BN这些设备适用于HF和VHF通信，工业、科学和医疗(ISM)以及广播和航天应用。这些设备非常耐用，最高性能达250MHz。

数据手册

产品详情

特性

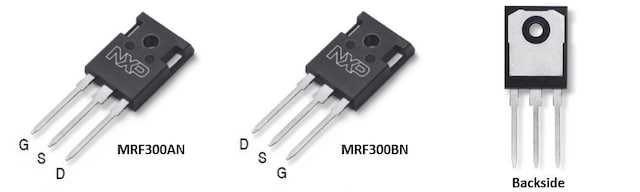

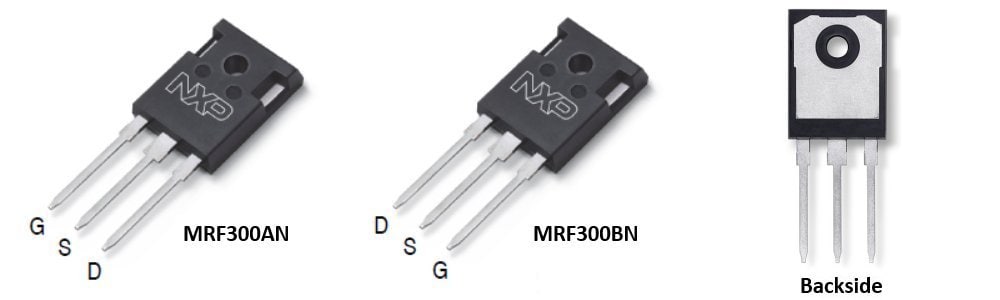

镜像引脚排列版本(A和B)，以简化推挽、双上配置中的使用。
电压范围为30至50V
适合线性应用
集成的ESD防护，带有增大负栅源电压范围，改善C类放大器运行
符合RoHS规范

工业、科学和医疗(ISM)
- 激光生成
- 等离子蚀刻
- 粒子加速器
- MRI和其他医疗应用
- 工业加热、焊接和干燥系统
电台和VHF电视广播
HF和VHF通信
开关电源

射频性能表

典型性能

V_DD = 50Vdc

频率 (MHz)	信号类型	输出功率 (W)	G_ps (dB)	η_D (%)
13.56	连续波	320CW	28.1	79.7
27		330CW	27.4	80.0
40.68		330CW	28.2	79.0
50		320CW	27.3	73.0
81.36		325CW	25.1	77.5
144		320CW	23.0	73.0
230	脉冲（100µsec，20%占空比）	330峰值	20.4	75.5

负载不匹配/耐用性

频率 (MHz)	信号类型	VSWR	输入功率 (W)	测试电压	结果
40.68	脉冲（100µsec，20%占空比）	>65:1所有相角	2峰值（3dB过驱）	50	无器件退化
230	脉冲（100µsec，20%占空比）	>65:1所有相角	6峰值（3dB过驱）	50	无设备退化

购买/参数

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
