封装信息 (1)
-
98ASA01106D, TO-220-3[sot1937-1]
MRF101AN和MRF101BN这些器件适用于HF和VHF通信，工业、科学和医疗(ISM)以及广播和航天应用。这些器件非常耐用，最高性能达250MHz。
产品详情
特性

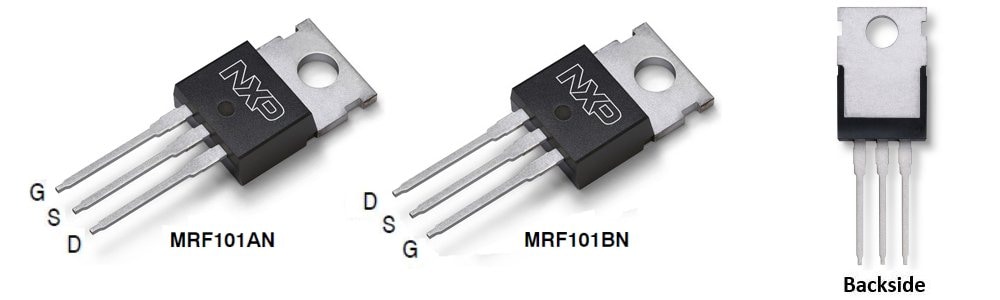

- 镜像引脚排列版本（A和B），以简化推挽、双上配置中的使用。
- 电压范围为30至50V
- 适合线性应用
- 集成的ESD防护，带有增大负栅源电压范围，改善C类放大器运行
- 符合RoHS规范
- 工业、科学和医疗（ISM）
- 激光生成
- 等离子蚀刻
- 粒子加速器
- MRI和其他医疗应用
- 工业加热、焊接和干燥系统
- 电台和VHF电视广播
- HF和VHF通信
- 开关电源
射频性能表
典型性能
VDD = 50Vdc| 频率 (MHz) |
信号类型 | 输出功率 (W) |
Gps (dB) |
ηD (%) |
参考电路 零件编号 |
详细数据 |

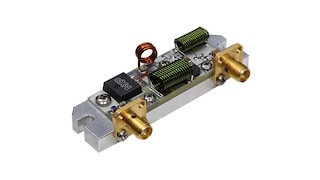

| 13.56 | 连续波 | 130连续波 | 27.1 | 79.6 | MRF101AN-13MHZ | 工具汇总页 |
| 27 | 连续波 | 125连续波 | 24.9 | 79.6 | MRF101AN-27MHZ | |

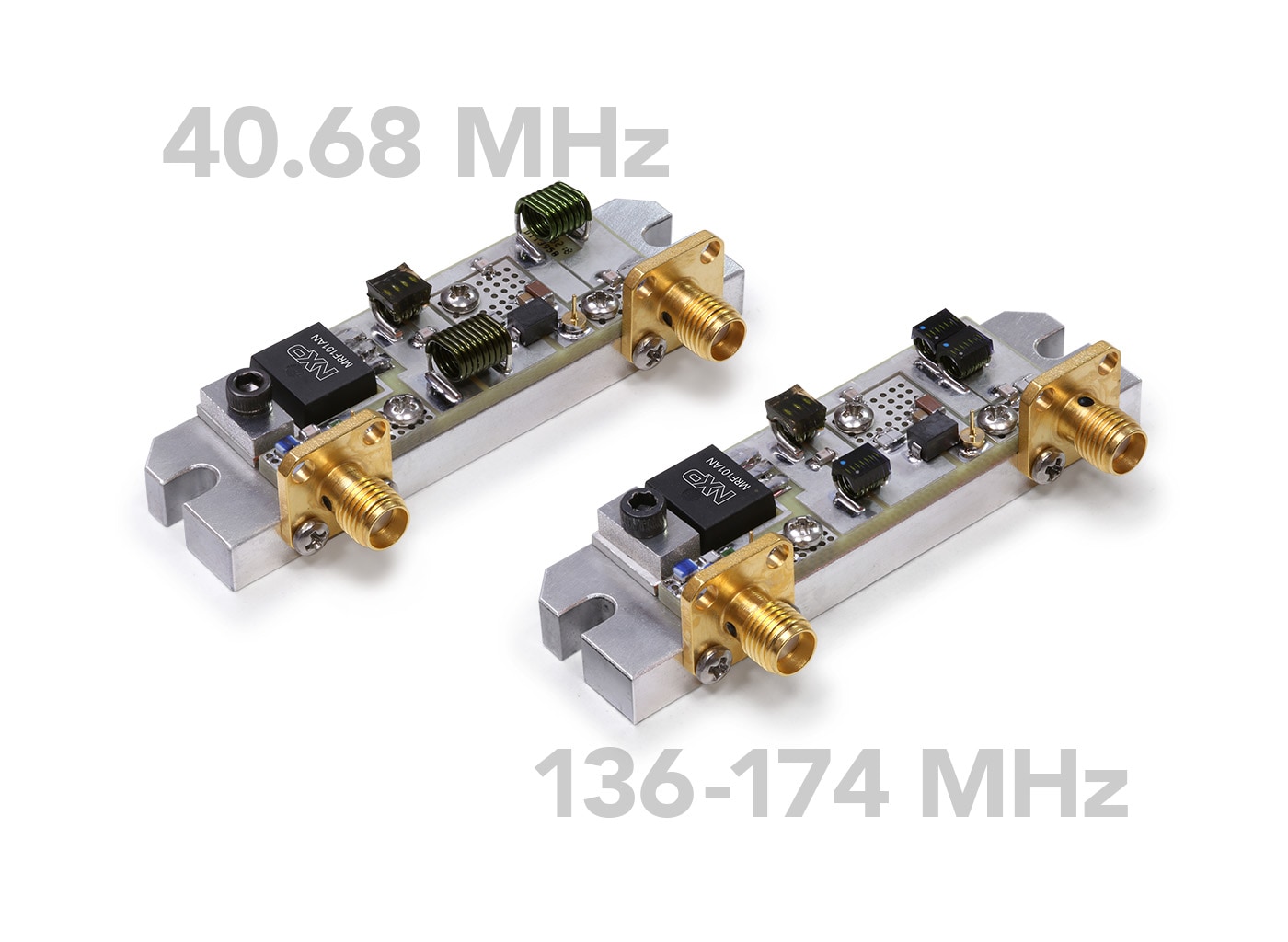

| 40.68 | 连续波 | 120连续波 | 23.8 | 81.5 | MRF101AN-40MHZ | |
| 50 | 连续波 | 119连续波 | 22.8 | 82.1 | MRF101AN-50MHZ | |
| 81.36 | 连续波 | 130连续波 | 23.2 | 80.8 | MRF101AN-81MHZ | |
| 87.5-108 | 连续波 | 115CW | 20.6 | 76.8 | MRF101AN-88MHZ | |
| 136-174 | 连续波 | 104连续波 | 21.2 | 76.5 | MRF101AN-VHF | |
| 230 | 脉冲 （100 µsec，20%占空比） | 115峰值 | 21.1 | 76.7 | MRF101AN-230MHZ |
负载不匹配/耐用性
| 频率 (MHz) |
信号类型 | VSWR | Pin (dBm) |
测试 电压 |
结果 |
| 40.68 | 连续波 | > 65:1 所有相角 | 0.64CW | 50 | 无器件退化 |
| 230 | 脉冲 （100µsec，20%占空比） | >65:1 所有相角 | 1.8峰值 （3dB过驱） | 50 | 无设备退化 |
