Name: TEA2016AAT2开发编程板和样品
Price: 50.00 USD
Availability: InStock

滚动图片以放大

TEA2016是一款数字化可配置LLC和PFC组合控制器，用于高效谐振电源。它包括LLC控制器功能和PFC控制器，均以DCM和QR模式运行。TEA2016AAT采用小型窄条SO16封装。

TEA2016AAT数字架构基于高速可配置硬件状态机，确保可靠性、实时性。在电源开发过程中，LLC和PFC控制器的多种操作和保护设置都可以通过向设备加载新设置来进行调整，以满足特定的应用要求。

设计文件

产品详情

支持的器件

电源管理

带集成PFC的AC-DC控制器

TEA2016: 用于谐振电源的数字化LLC+PFC组合控制器

特性

TEA2016特性

可以轻松配置几个参数，例如：
- 所有工作模式下的工作频率均在音频范围以外
- 突发模式采用软启动和软停止，降低可听噪声
- 各操作模式之间（高功率模式/低功率模式/突发模式）精确切换能级
可独立配置的级别和定时器
可以将所有保护独立设置为闩锁、安全重启或在多次尝试重启后锁定（专利82096505US01）

TEA2016DK1008内含物

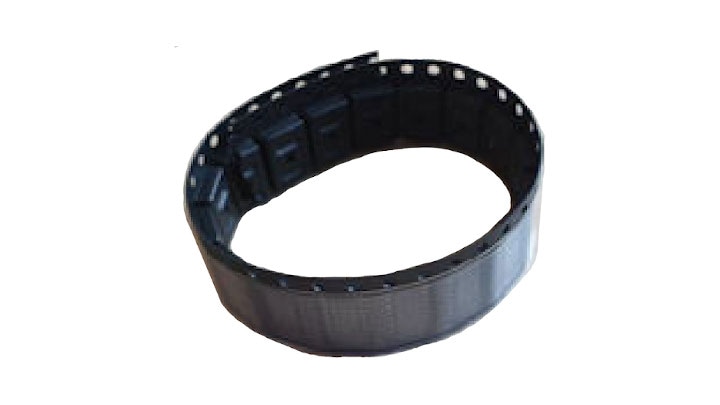

20个TEA2016AAT/2dev IC样品
1个TEA20xx_SOCKET_DB1586编程板

TEA2016AAT/2

TEA2016DK1008套件包含特殊开发版本的TEA2016AAT/2 IC

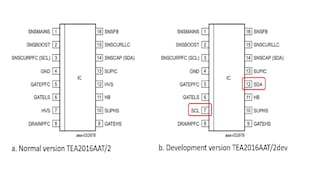

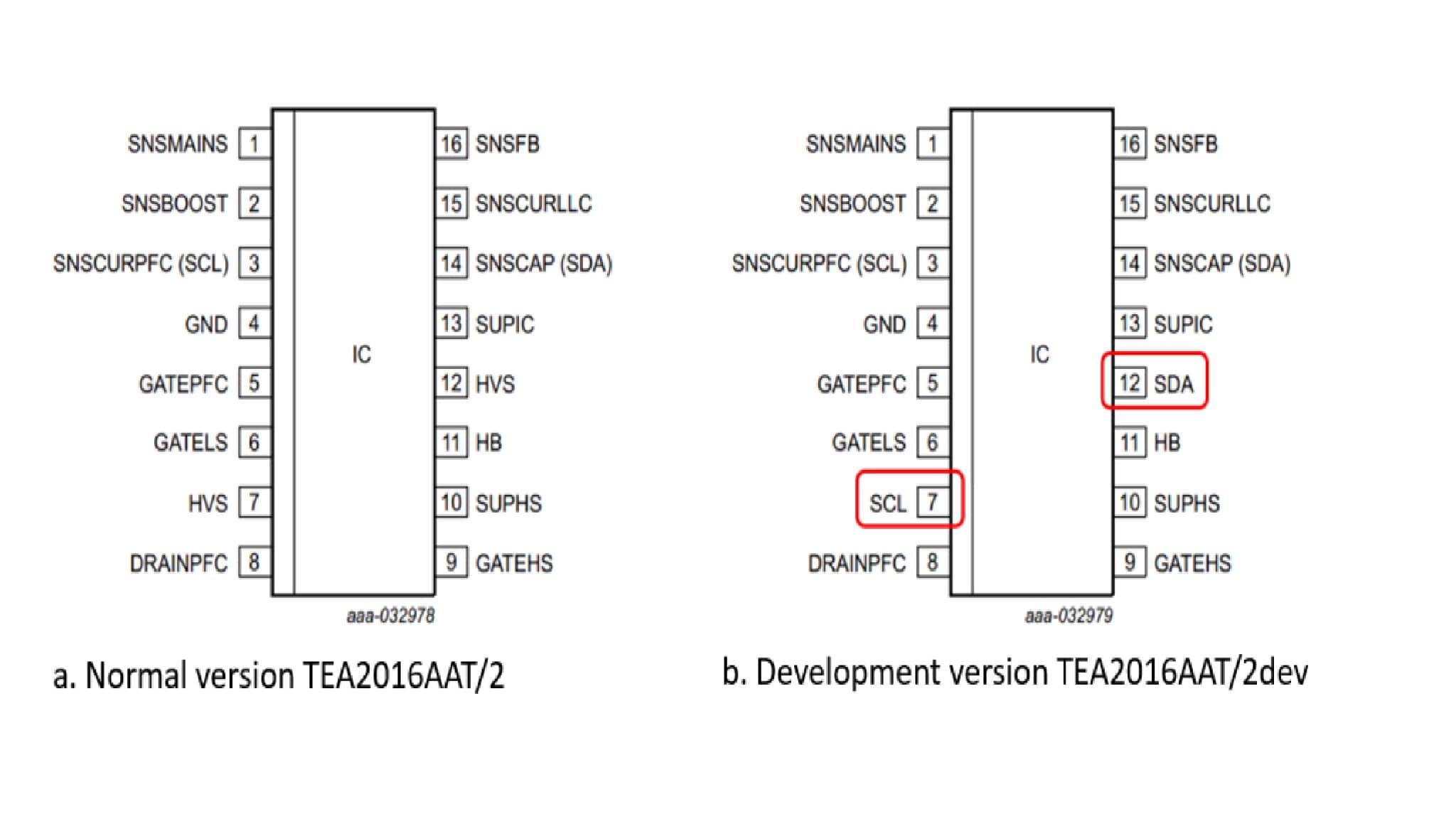

在高压间隔引脚7和12上提供了与集成电路第二个I²C接口的连接，这两个引脚通常不连接(高压间隔引脚)。
这样可以在IC运行时轻松修改参数设置：可以“即时”更改操作

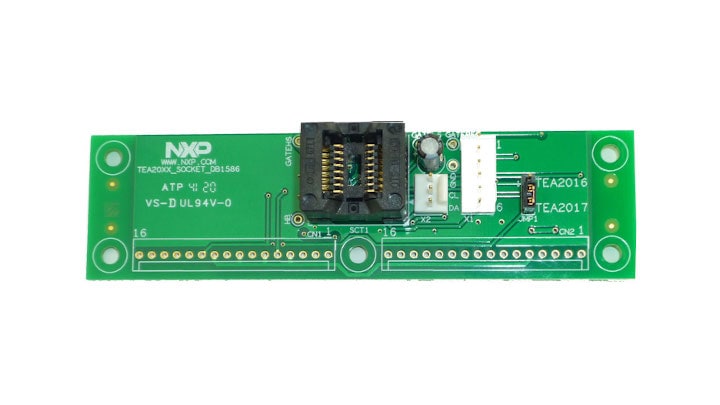

TEA20xx_SOCKET_DB1586编程板

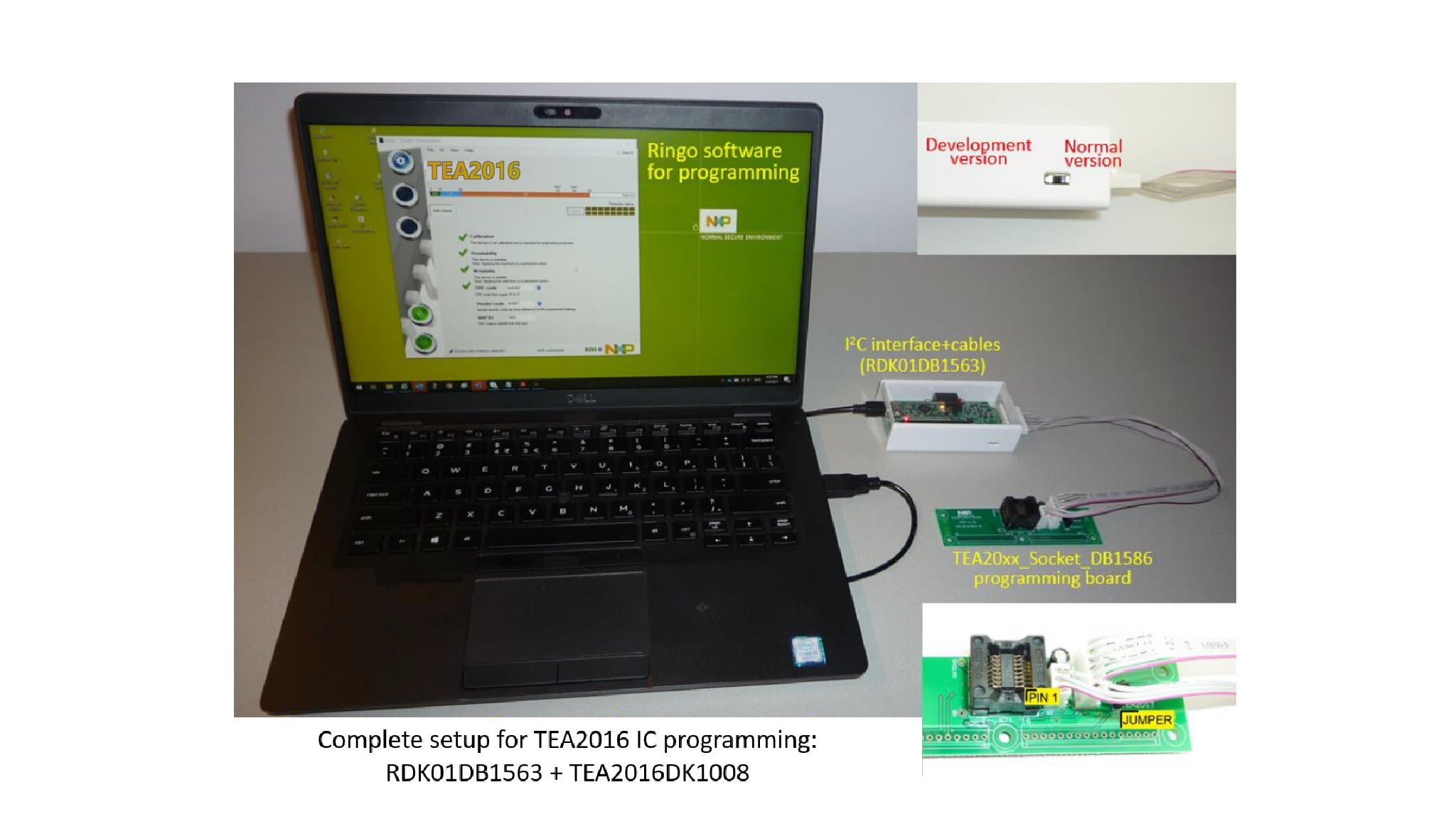

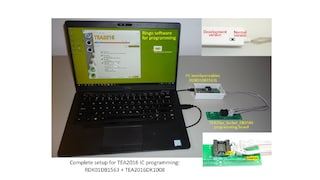

此板可用于熟悉编程TEA2016AAT/2dev样品
此编程板也适用于编程小型IC系列。

购买选项

点击展开

TEA2016DK1008
正常供应

TEA2016AAT/2 Development Programming Board and Samples.

套件包含

套件包含：

带插座的编程板
20个开发样品

$50.00 USD

现货 :9

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别

8 文件

紧凑列表

TEA2016 PFC + LLC 控制器 IC[AN12330]

HTML | PDFNov 28, 2019版本更新 1

Improvements TEA2016AAT/2 vs. the TEA2016AAT/1[TEA2016AAT2-vs-TEA2016AAT1-Reference]

PDFApr 10, 2023版本更新 1

UM11925 TEA2016DK1008 Programming Board and Development Samples User Manual[UM11925]

PDFMay 10, 2023版本更新 1

Ringo TEA2016 development software with GUI user manual[UM11219]

PDFJul 30, 2019版本更新 1.05
TEA2016DB1514 USB to I2C hardware interface user manual[UM11235]

PDFJun 27, 2019版本更新 1
Getting Started with the TEA2016DK1008[GS-TEA2016DK1008]快速入门

HTMLJul 26, 2023

TEA2016/TEA2095 ICs - Fact Sheet[TEA2016-2095-FS]

PDFApr 8, 2020版本更新 1
NXP GreenChip ICs TEA2016 and TEA1995[TEA20161995FSDAS]

PDFFeb 28, 2020版本更新 1
