高压启动的LLC谐振+PFC组合控制器

TEA1713T

TEA1713在一个芯片IC中集成了功率因数校正控制器（PFC）和半桥谐振变换器（HBC）。该IC可驱动半桥配置中的两个分立功率MOSFET。使用TEA1713可轻松设计功率高达100W的高功效和高可靠性电源，仅需很少的外部元器件。

查看产品图片

产品详情

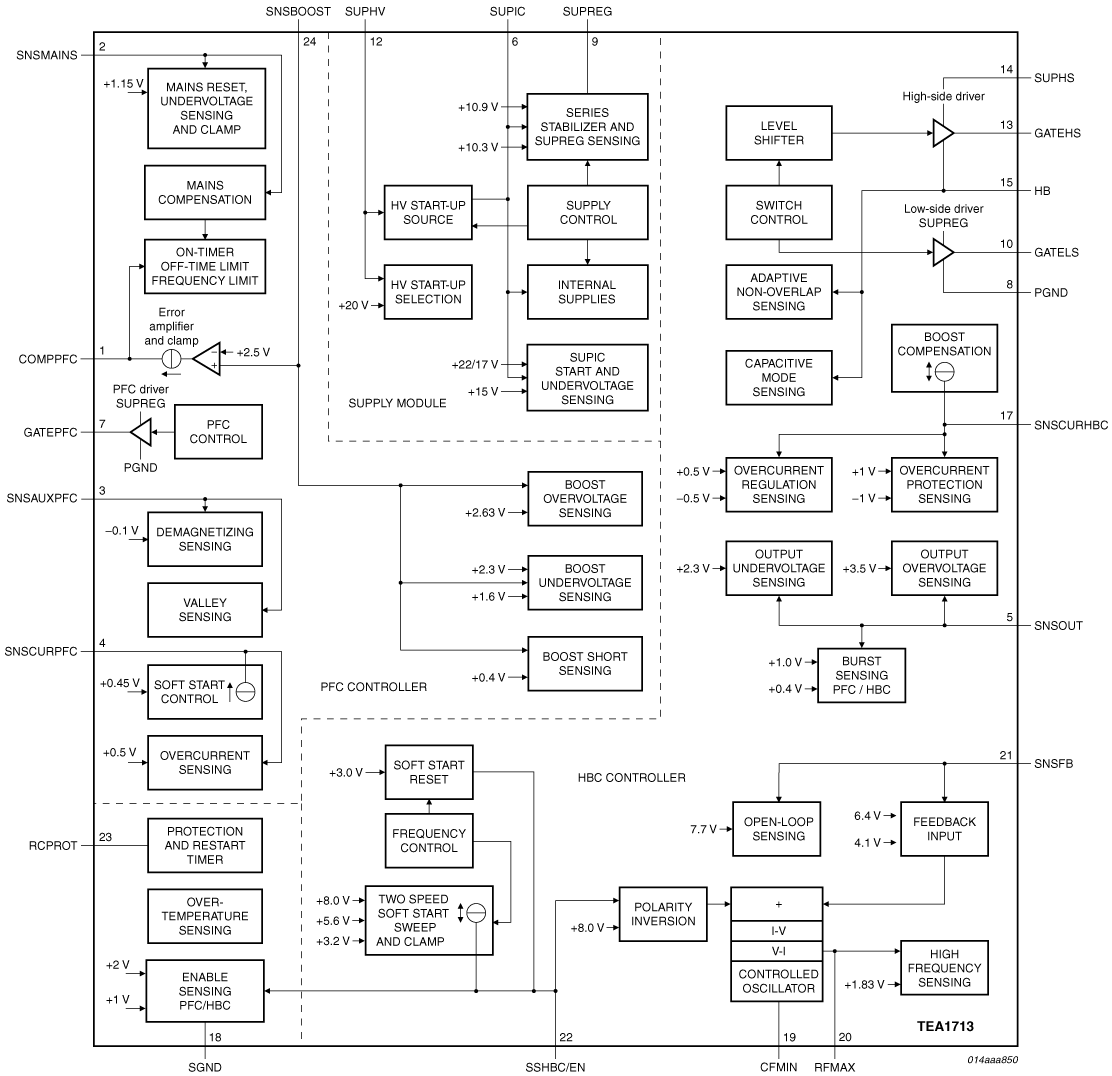

框图

TEA1713; Block diagram.

获取框图PDF

特征

  • 集成PFC和HBC控制器
  • 内置高压电平转换移
  • 可调最小和最大频率
  • 系统错误安全重启模式
  • 过温保护
  • 用于市电（掉电）、PFC部分、IC供电和输出电压的欠压保护
  • 两种控制器都有过流保护及过流可调整
  • 升压电压的精确过压保护
  • 自适应非重叠时间
  • 用于HBC控制器的电容模式保护
  • 内置高压启动电源
  • 辅助绕组供电或外部直流电源给IC供电
  • 导通时间控制的临界工作模式
  • 市电工作电压（70 V - 276 V (AC)）
  • 谷低/零电压开关可以最大限度减小开关损耗
  • 限制频率减小开关损耗
  • 突发脉冲模式开关，可以实现软启动和软停止

Target Applications

  • 适配器
  • 液晶电视
  • 等离子电视

部件编号包含： TEA1713T.
