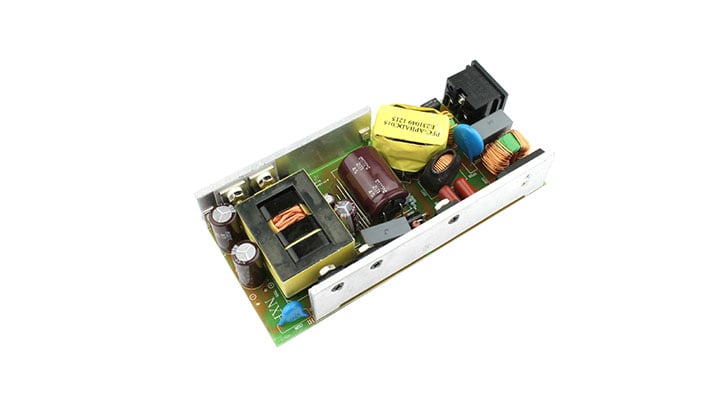

TEA1716 90W/19.5V谐振LLC+PFC组合控制器演示板
这款谐振LLC板展示了符合EuPlot6标准的紧凑型超薄笔记本电脑适配器。90W笔记本适配器采用TEA1716谐振组合控制器，效率最高达93%。典型输出电压为19.5V。
产品详情
支持的器件
电源管理
带集成PFC的AC-DC控制器
- TEA1716T: 具有集成突发模式、符合EuP lot 6的HV启动谐振LLC+PFC组合控制器
特性
主要特性
- 符合Energy Star、EPS2.0和EuPlot 6标准
板
- 所用的IC：TEA1716T谐振LLC+PFC组合控制器
- 通用市电工作电压：85-264Vac/47-63Hz
- 输出：90W/19.5V
- 平均效率：高市电时>93％
- 待机模式下的空载功耗低于300mW
电源管理
- 用于市电（掉电）、升压、IC供电和输出电压的欠压保护
- 用于两种控制器的过流调节和保护
- 升压电压的精确过压保护
- 自适应非重叠时间
- 用于HBC控制器的电容模式保护
