高度可配置的8通道±25V通用输入低功耗模拟前端

NAFEx3388

滚动图片以放大

NAFE13388/NAFE73388是一款高度可配置的工业级多通道通用输入模拟前端(AFE)，可满足高精度测量要求。该设备集成了低漏高压(HV)快速多路复用器、低偏移和低漂移可编程增益放大器(PGA)和缓冲器、高数据速率24位Δ-∑模数转换器(ADC)、精确电压和电流励磁源以及低漂移电压基准。所有高压模拟引脚都受内部二极管保护，以防出现电磁兼容性(EMC)和布线错误。NAFE13388/NAFE73388配备了各种诊断和供电监控电路，用于状态监测和异常检测。为便于端对端系统自校准和预测性维护，提供了两个精确的校准电压源。

NAFE13388专用于低功耗应用，而NAFE73388则支持高达576 kSPS的高速数据速率。

NAFE13388和NAFE73388专为可编程逻辑控制器(PLC)、I/O模块、数据记录器、仪器仪表以及高精度传感器和数据采集系统而设计。

产品详情

选择区域:

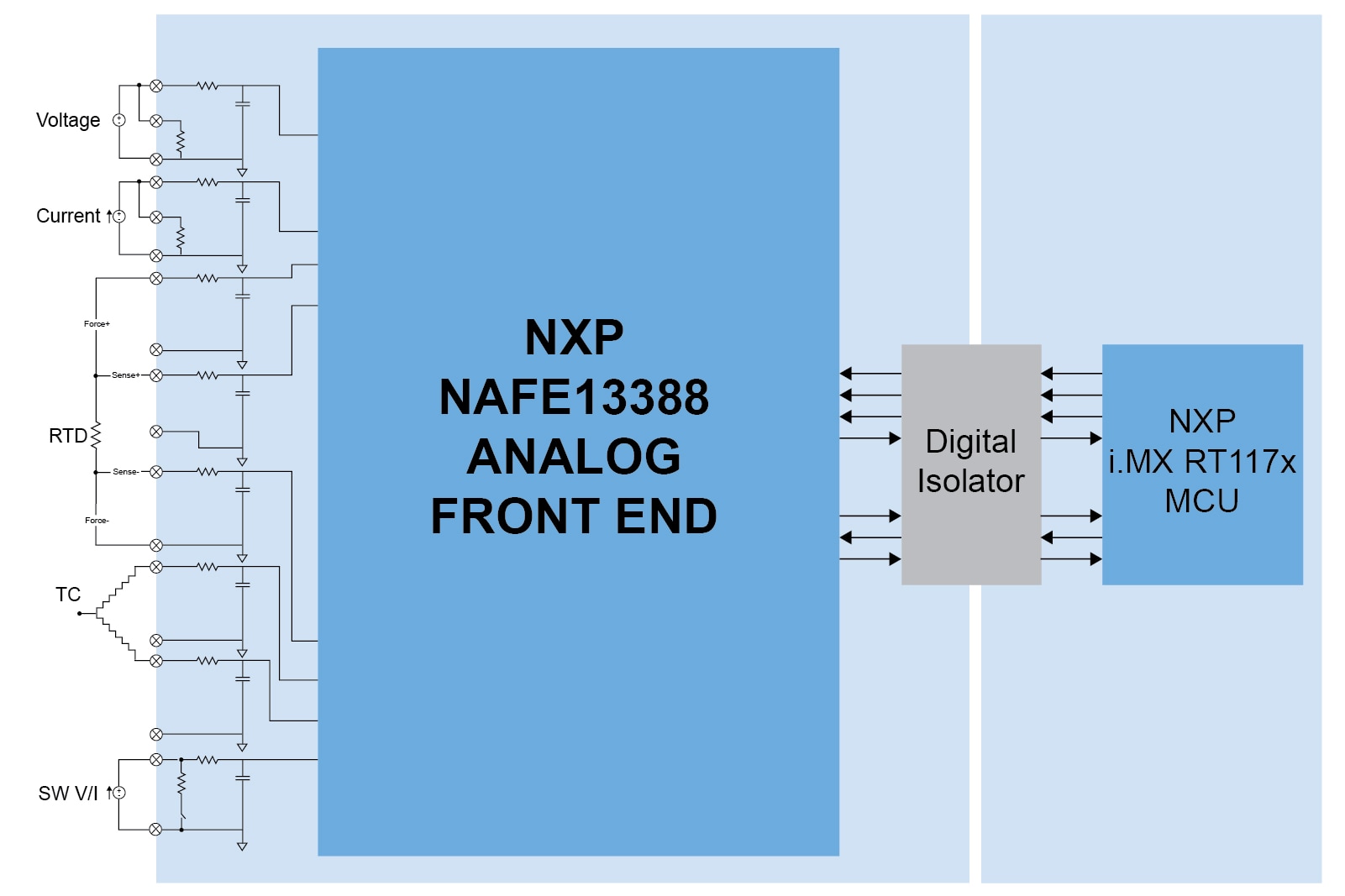

框图

NAFE13388/NAFE73388模拟前端

NAFE11388 Block Diagram
获取框图PDF

特性

可配置8路高压输入

  • 单端或差分电压，范围高达±25V
  • 独立配置电压和电流范围
  • ±36V过压保护，持续时间不超过1小时

可编程增益

  • x0.2 to x16

快速的数据传输速率

  • NAFE13388：7.5 SPS至288kSPS
  • NAFE73388：15 SPS至576kSPS
  • 同时提供50Hz/60Hz线路抑制
  • ENOB：
    • NAFE13388：72kSPS时17位/30SPS时为24位
    • NAFE73388：144kSPS时为17位/50SPS时为24位

高精度

  • 用户校准后，室内FS精度为0.005%
  • –25⁰C至105⁰C时， FS精度为0.1%

系统校准

  • 使用内置精确电压源进行端到端校准
  • 提供精确的工厂校准产品

主要特性

  • ±3⁰C内置温度传感器
  • 精确励磁电压和电流源
  • 室温下，内置振荡器精度为0.2%
  • 诊断系统，用于故障检测和预测
  • CRC错误检测
  • 10个GPIO
  • 32MHz SPI接口
  • 强大的8kV HBM ESD和IEC61000-4-5 2kV电涌保护
  • 电源：高压为±7V至±24V，低压为3.3V
  • 功耗：低功耗模式下为150mW，高速模式下为160mW
  • 工作温度范围TA：-40⁰C至+125⁰C
  • 封装：64引脚，9mmx9mmx0.85mm HVQFN

产品长期供货计划
