完全可配置的输入/输出模拟前端系列
NAFEx3352是完全可配置的通用模拟输入/输出模拟前端系列(AIO-AFE)。它有一个模拟输入/输出通道和两个通用输入通道。AIO-AFE系列集成了精密14/16/18位数模转换器(DAC)、16/24位模数转换器(ADC)、低漂移电压基准、低偏置漂移缓冲器和高压高精度放大器，带有65V输入保护电路，适用于EMC和布线错误情况。
该器件内置了用于输出和输入通道的诊断和保护电路，可实现异常检测、预测性维护和功能安全。AIO-AFE适用于可编程逻辑控制器(PLC)、流程控制、I/O模块和数据记录仪应用。
NAFE33352是低功耗版本，而NAFE93352则是高速版本。
产品详情
特性
一般特性
- 供电电压范围：±7V至±28V
- 温度范围：-40°C至125ºC

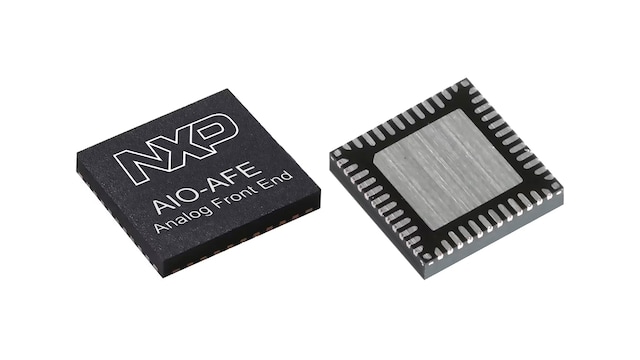

- 6mmx6mm小型TQFN-40封装
通道配置
- 一个软件可配置的模拟输入/输出通道
- 两个通用输入通道
- 范围：±12.5V，±25mA，1mΩ-1MΩ I/O
- 提供出厂校准和用户校准选项
分辨率
- DAC：14/16/18位选项
- ADC：16/24位选项
数据传输速率
- 低功耗NAFE33352：
- DAC：0至100ksps
- ADC： 7.5sps至288ksps
- 高速NAFE93352：
- DAC：0至200ksps
- ADC：15至576ksps
保护
- ±36V保护I/O(输出需要外部瞬态电压抑制器)
- 输入和输出均提供短路保护
精度
- 室内精度：±0.01%
- 全温度范围内精度：±0.08%(室内校准后)
