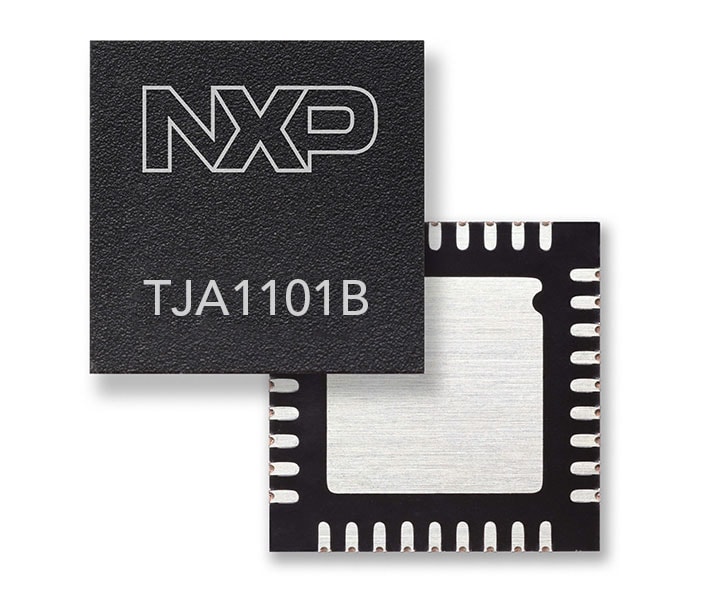

TJA1101/TJA1101B：稳健、低功耗的100BASE-T1 PHY收发器
TJA1101 接收通知
TJA1101B是成功的TJA1101A的改进版。高性能、单端口汽车以太网PHY符合IEEE 100BASE-T1。该器件通过了所有最新的一致性测试规范，包括OPEN联盟EMC规范 2.0。
- 按照ISO26262标准设计，符合ASIL-A标准，使安全车辆的设计更轻松
- TJA1101B专为汽车应用而设计且符合相关标准，在长达15米的未屏蔽双绞线(UTP)上，提供100Mbit/s发射和接收能力。
- 高集成度的器件设计可靠，节省了MDI路径中的外部滤波器和ESD保护组件
- 通过在数据线上实现完全符合OPEN Alliance TC-10标准的睡眠和唤醒转发，并通过更换专用唤醒线路节省了线路成本和重量，从而证明了其未来的可靠性。
产品详情
功能
通过汽车应用认证
- 获得AEC-Q100 1级认证
- 环境温度为-40°C - 125°C
符合IEEE 100BASE-T1标准的PHY收发器
- 能够与任何符合IEEE 100BASE-T1和OABR标准的PHY设备互联互通
- 在一根未屏蔽双绞线(UTP)上提供100Mbps以太网传输速率
- 具有耐用ESD保护的MDI：
- 通过IEC62228-5 IV级认证
- 根据IEC61000-4-2，在+/-8kV范围内提供保护
符合OPEN Alliance TC-10的睡眠 /唤醒
- 通过数据线完成睡眠和唤醒转发功能
- 可降低线缆成本，减轻重量
- 与Vbat直接连接，可简化电源管理
ISO26262 ASIL-A
- 安全手册可用于支持系统级安全目标
适用于汽车用例
- MDI引脚无需外部过滤器或ESD保护
- 线缆极性检测和自动校正
- 支持单3.3V电源
- 直接连接至Vbat
高级诊断功能
- 实时信号质量指示
- 电压检测无间隙
- 接线错误诊断
带Wettable Flank的HVQFN36 (6mm x 6mm)封装
- 支持AOI的PCB小规格
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，确保为您的嵌入式设计提供稳定的产品供应。TJA1101包含在15年产品长期供货计划中。
