无人机、漫游车、移动机器人及汽车的以太网媒体转换器

RDDRONE-T1ADAPT
正常供应

滚动图片以放大

RDDRONE-T1ADAPT媒体转换器在汽车2线制以太网（100BASE-T1）和快速以太网（100BASE-TX）之间转换。符合汽车IEEE 100BASE-T1标准，支持100 Mbit/s的传输，接收能力达非屏蔽双绞线(UTP)15米以上。

该即插即用工具基于 TJA1101B 100BASE-T1 PHY 和 LPC812 微控制器 Arm® M0+ MCU 系列，非常适合评估和调试汽车、工业和物联网等各种应用中的 100BASE-T1 以太网网络。此外，它还可用于开发分布式架构，机器人节点通过稳健可靠的 100BASE-T1 以太网接口连接。

详细了解以太网产品。

框图

RDDRONE-T1ADAPT Block Diagram
获取框图PDF

支持的器件

接口

汽车以太网PHY

  • TJA1101: TJA1101B，符合IEEE 100BASE-T1标准的汽车以太网PHY收发器

处理器和微控制器

LPC800 Arm Cortex-M0+

  • LPC81X_LPC83X: LPC810 and LPC830: 32-Bit Arm® Cortex®-M0+-Based Low-Cost MCU

特征

Microcontroller (MCU)

  • LPC812: Cortex®-M0+ Core low-cost MCU​

Transceivers

  • TJA1101B: Automotive IEEE 100BASE-T1 compliant, 100Mbit/s transmit and receive capability up to at least 15m of unshielded twisted pair (UTP) cable

T1ADAPT Features

  • Plug and play operation
  • Translation between 100BASE-T1 and 100BASE-TX Ethernet
  • DroneCode JST-GH connector or Pin header
  • LED status indicators
  • Supports simple connector schemes
  • Smaller size by not requiring RJ45 magnetics
  • Lightweight single pair wiring saves cost and weight

Interfaces

  • Fast Ethernet RJ45, Two wire Ethernet 100BASE-T1, “DCD-LZ” SWD UART

Power

  • 5V, Either via micro USB or JST-GH Power connector​

Software

  • In this software solution for RDDRONE-T1ADAPT, the LPC812 to configures the two back to back PHYs over MDIO and drives status LEDs for the T1 PHY and manages network initiator/receiver mode switching. *Source files available on request​

购买选项

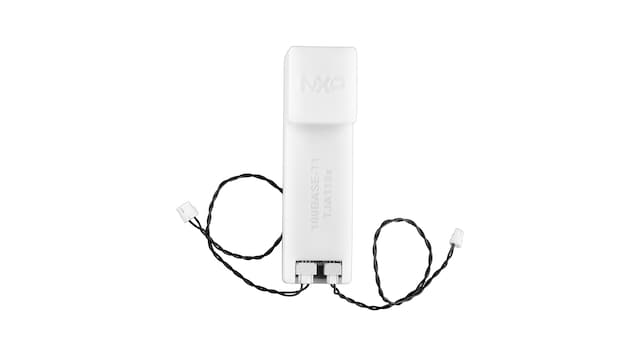

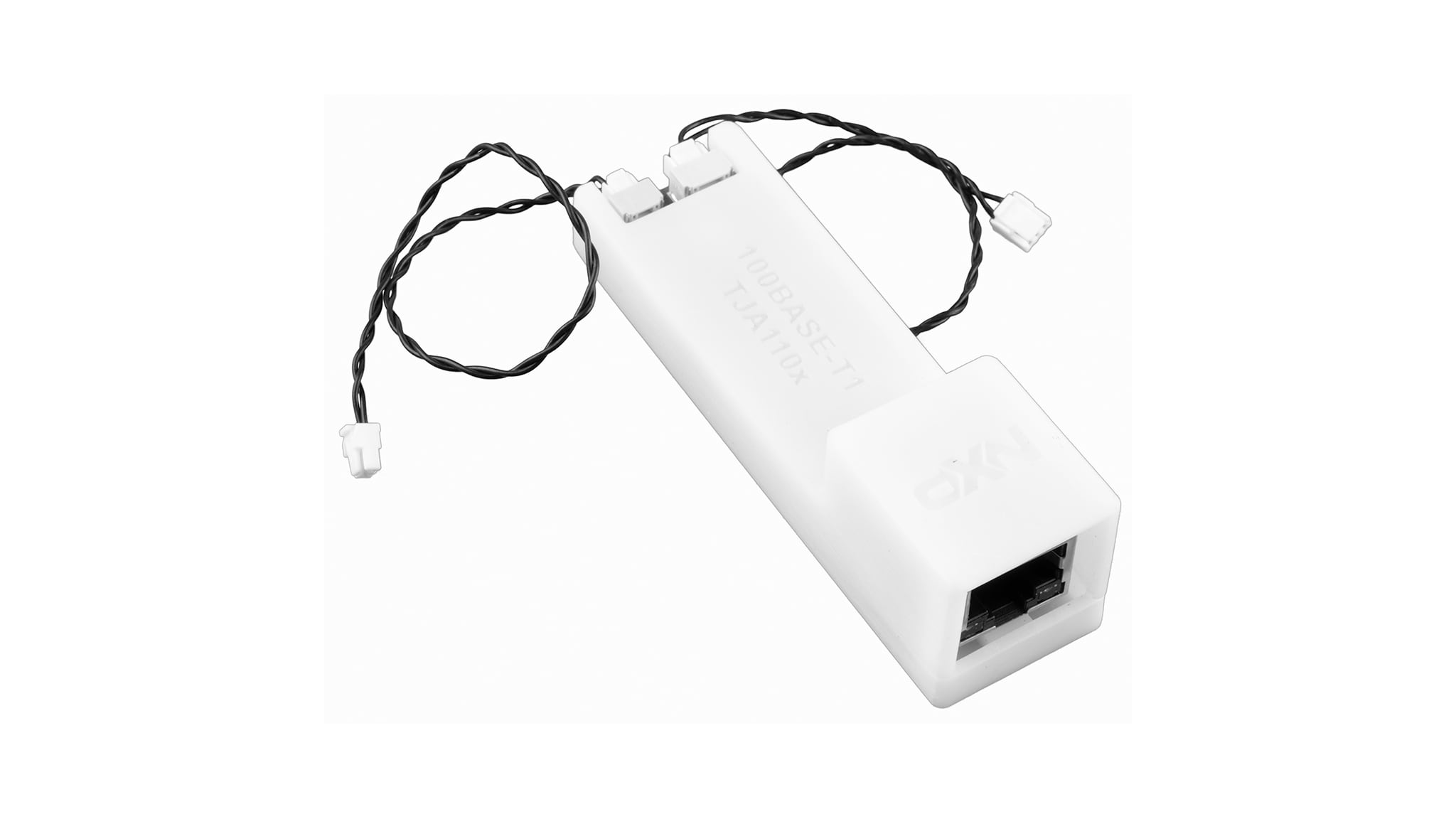

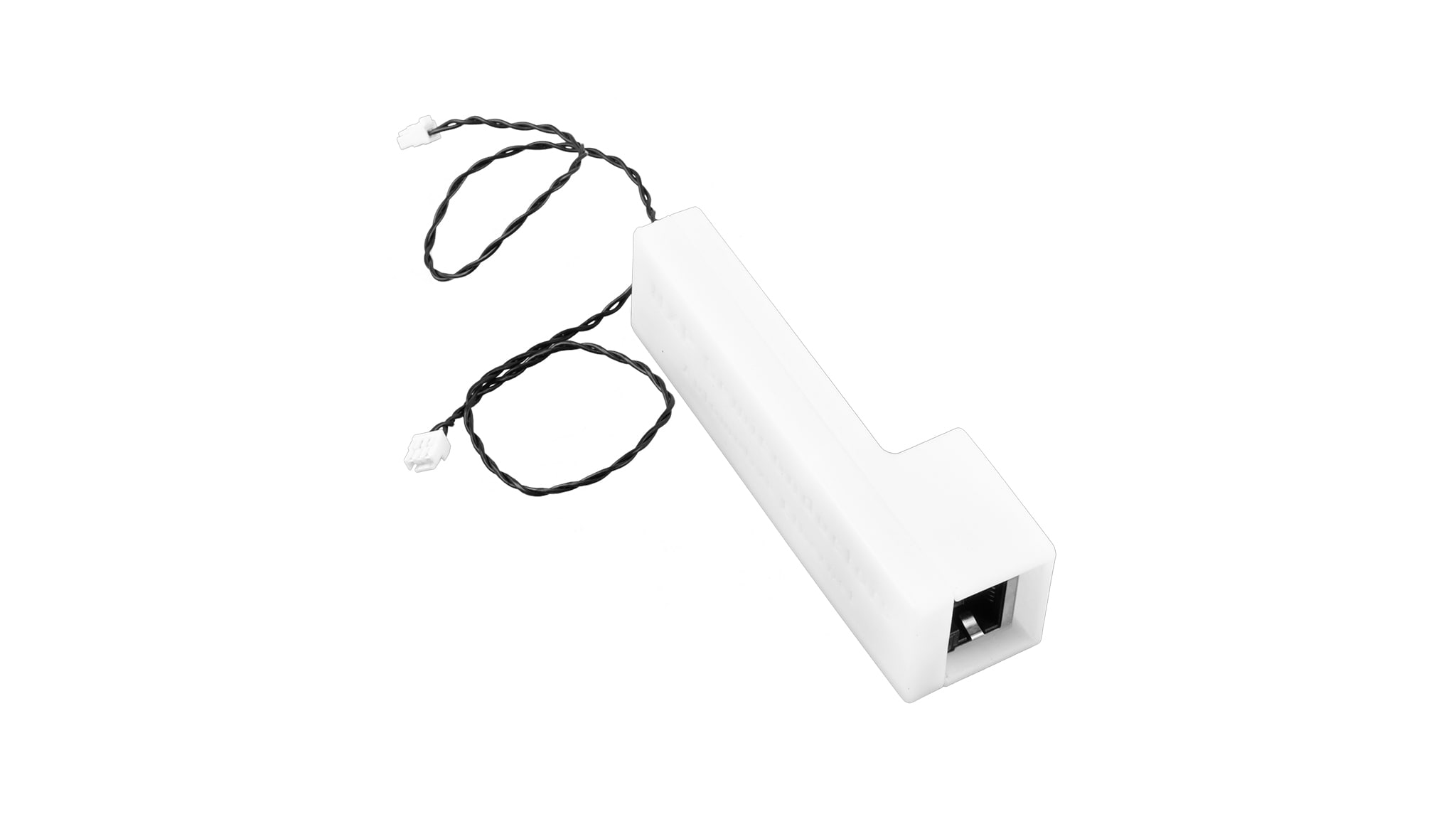

RDDRONE-T1ADAPT-Image

点击展开

RDDRONE-T1ADAPT
正常供应

Ethernet Media Converter for Drones, Rovers, Mobile Robotics and Automotive.

    $69.00 USD
    待定库存
    加入购物车
