PCF8564A

PCF8564A是一款CMOS实时时钟和日历，最适合低功耗应用。还提供可编程时钟输出、中断输出和电压过低检测器。所有地址和数据都可通过两线路双向I²C总线串行传输。最大总线速度为400 kbit/s。每次写入或读取数据字节后会自动递增内置字地址寄存器。

产品详情

框图

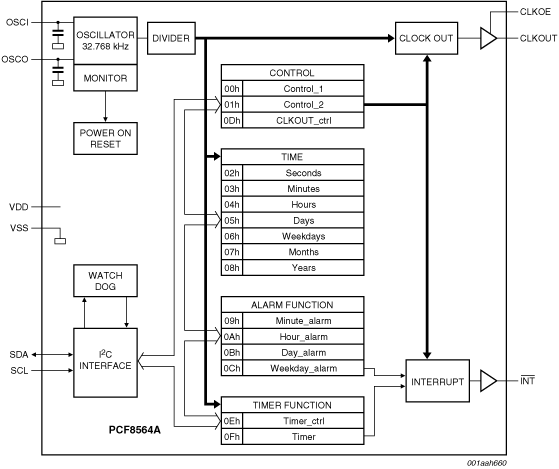

Block diagram: PCF8564ACX9, PCF8564AU

获取框图PDF

特征

基于32.768 kHz石英晶体提供年、月、日、周、时、分和秒
宽时钟工作电压范围：1.0 V至5.5 V
低备用电流在3.0 V和25 ℃时典型为250 nA
400 kHz双线I²C接口（1.8 V至5.5 V）
低电压检测器
警报和定时器功能
两个集成式振荡器电容
可编程时钟输出（32.768 kHz、1.024 kHz、32 Hz和1 Hz）给外围器件
内部上电复位(POR)
I²C从机地址：读取A3h、写入A2h

Target Applications

定时设备
- 当天时间跟踪
- 过程时间
- 警报
便携式仪器
电子计量
电池供电产品
