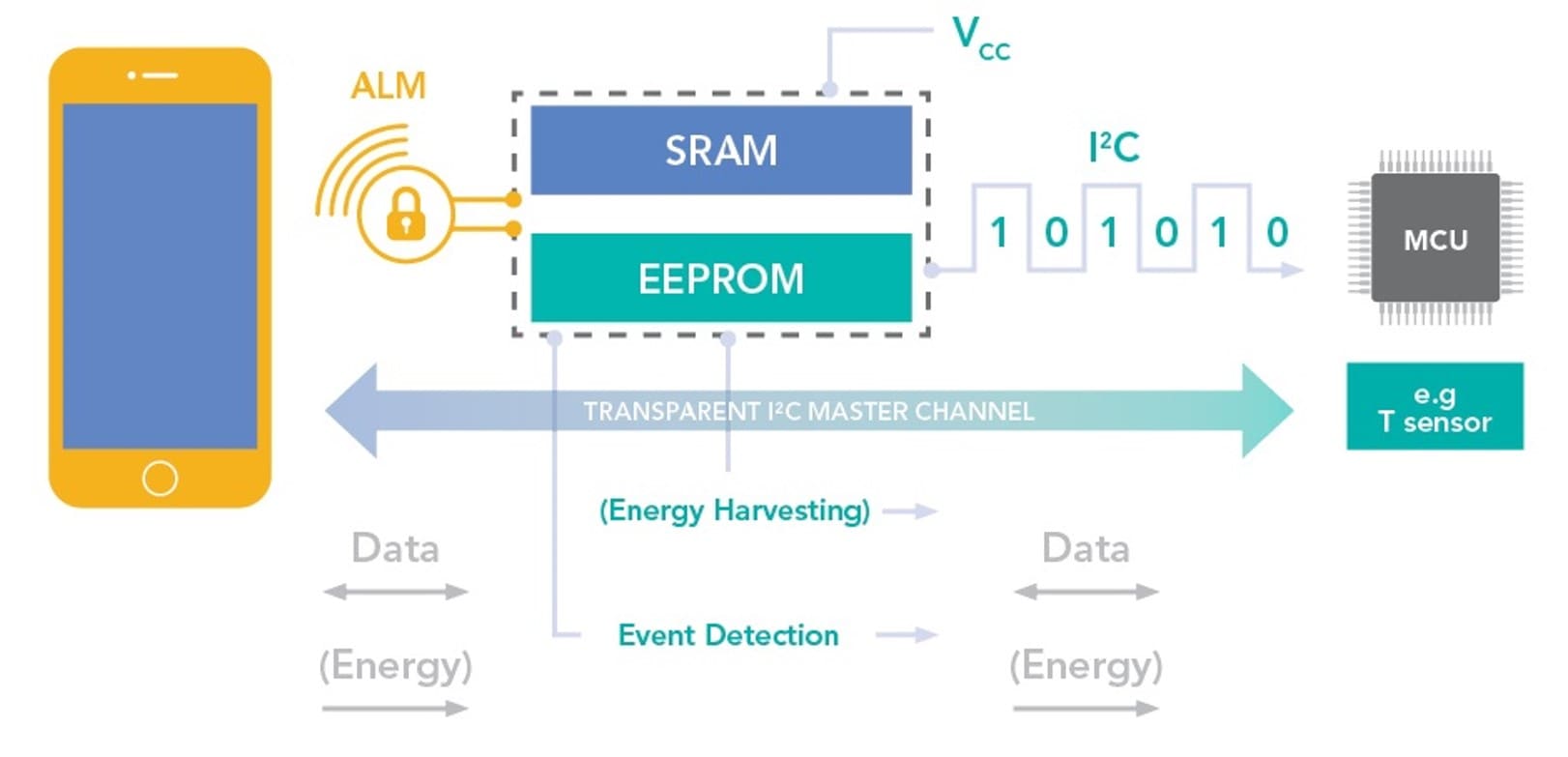

NTAG® 5升压：适用于微型设备的符合NFC Forum的I2C桥接器
产品详情
特征
主要特性
- 有源负载调制
- AES相互的身份验证
- I²C主从通道
- 通用IO和PWM
NFC接口
- 完全符合NFC Forum Type 5 标签
- 8字节唯一标识符
- 32字节可重新编程独创性签名
主机接口
- I²C主从接口支持高达400 kHz的频率
- 两个通用IO
- 2个脉冲宽度调制输出通道
- 事件检测引脚
可扩展的安全性
- AES 128位的相互身份验证
- 32/64位密码保护
- 只读锁定
- NFC静默
- 3个可配置的用户存储区域
- 基于ECC的可重新编程独创性签名
存储器
- 2048字节用户存储器
- 256字节SRAM
对比表
| 特性 | NTAG 21xF | NTAG 5交换机 | NTAG I²C (+) | NTAG 5链路 | NTAG 5升压 |
|---|---|---|---|---|---|
| NFC Forum类型标签 | 2 | 5 | 2 | 5 | 5 |
| 最大接口速度 - NFC/I²C | 106 kbps/- | 53 kbps/- | 106 kbps/400 kHz | 53 kbps/400 kHz | 53 kbps/400 kHz |
| 存储器大小 | 144或888字节 | 512字节 | 888或1912字节 64字节SRAM |
2048字节 256字节SRAM |
2048字节 256字节SRAM |
| NFC视角下 的内存保护 |
只读锁定和 32位PWD |
只读锁定和 32位或64位PWD |
只读锁定和 32位PWD |
只读锁定和 32位或64位PWD AES相互的身份验证* |
只读锁定和 32位或64位PWD或 AES相互的身份验证 |
| 互联主机的存储器保护 |
- | - | 限制访问NFC 密码保护区域 |
32位PWD | 32位PWD |
| 存储器区域 | 2 | 3 | 2 | 3 | 3 |
| 独创性签名 | 固定的 | 可重编程 | 固定的 | 可重编程 | 可重编程 |
| 能源采集 | - | 稳压高达30 mW | 有 最高15 mW |
稳压高达30 mW | 用作无源电源 稳压高达30 mW |
| 有线接口 | 场检测引脚 | PWM，通用IO；事件检测引脚 | I²C从器件；事件检测引脚 | PWM; 通用IO; I²C从机，I²C透明主机*；事件检测 | PWM; 通用IO; I²C从机，I²C透明主机；事件检测 |
| 典型的待机和硬断电值 | - | 6 µA/0,25 µA | - | 6 µA/0,25 µA | 10 µA/0,25 µA |
| 有源负载调制 | - | - | - | - | 有，VCC供电时配备 |
| 温度范围 | -25°C至+70°C | -40°C至+105°C | -40°C至+105°C | -40°C至+105°C | -40°C至+105°C |
* 仅适用于NTP5332
