Name: NTAG I 2 C plus Explorer Kit
Price: 40.25 USD

滚动图片以放大

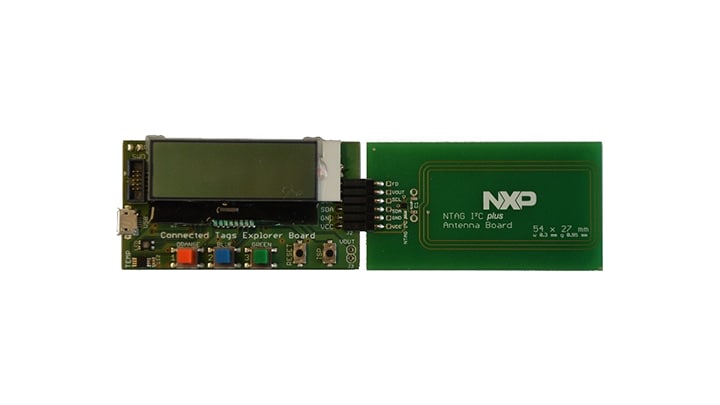

NXP's NTAG I²C plus Explorer Kit is an all-in-one demonstration and development resource for NFC connected tags. Designed to emulate using an NTAG I²C plus tag chip in an embedded electronic system, the kit centers around a multi-purpose microprocessor-based development/demo board, and includes a full complement of hardware and software tools to support investigation of the NTAG I²C chip operation, the NFC RF communication link, and the I²C serial bus connected link; perform a variety of demonstrations; and develop/test your applications.

设计文件

软件

产品详情

支持的器件

RFID

NFC互联标签

NTAG_I2C: NTAG I²C plus: NFC Forum Type 2标签，带I²C接口
NTAG213F_216F: NTAG213F, NTAG216F：符合NFC Forum Type 2 Tag的IC，具有144/888 B用户存储器和现场检测

Features

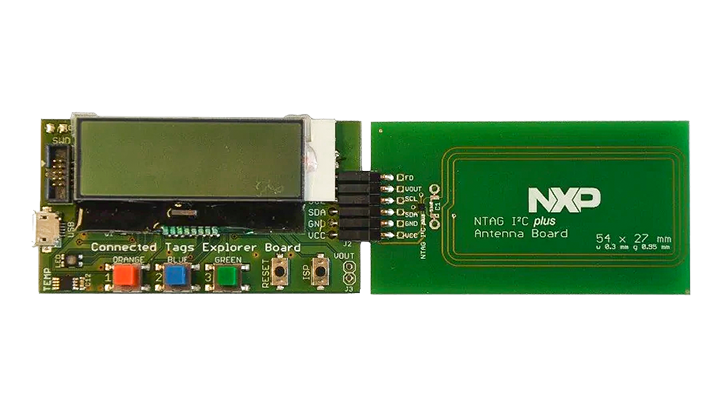

NFC Explorer Board with PCB antenna board

FCC and CE certified
Dual purpose demonstration and development hardware board based on the NXP LPC 11U24 microcontroller
Onboard LCD display
NXP LM75B temperature sensor
Voltage monitors
I²C serial bus connector
JTAG debug connector

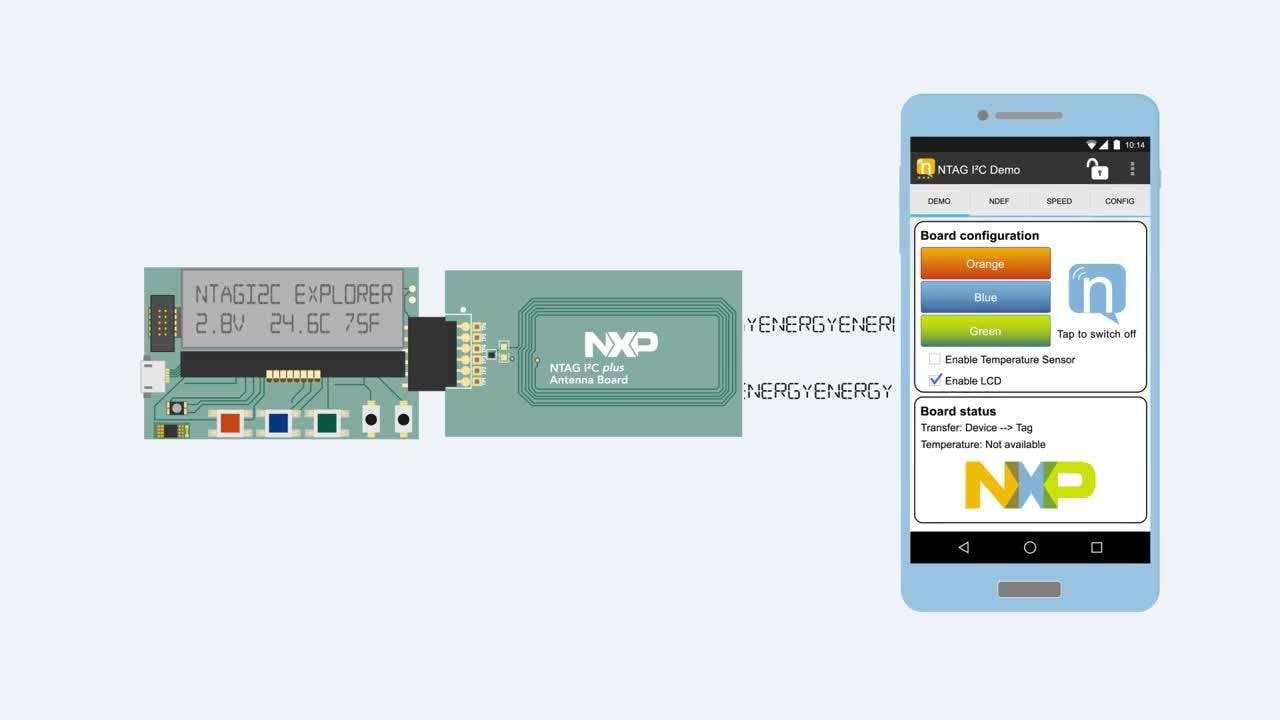

Demonstrate bidirectional I²C serial bus/NFC communication
Illustrate NDEF messaging
Monitor energy harvesting capability
Provides a localized application development environment

Additional components

NTAG I²C plus tag chips mounted on a Class 6 Flex-board with built-in I²C serial bus interface connectors for easier product insertion and testing
10 NTAG I²C plus packed SO8 samples may be used for first prototypes
Field Detector Board with visual (LED) output to facilitate the location of the optimum RF field, or to ensure that NFC has been enabled

Applications

NTAG I²C plus Demo Application: Android™ NTAG I²C plus NFC read/write demonstration application software for NFC-enabled mobile phones available from Google Play Store
Peek and Poke Application: A PC-based NTAG I²C plus device register and memory exploration software tool with a graphical user interface

购买选项

点击展开

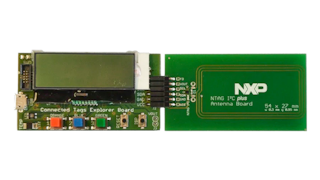

OM5569NT322E
NTAG I2C plus Explorer Kit.

CNY 289.10
数量为 1

从分销商处购买

发行人	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别.

1-5 / 7 文件

^用户指南
NTAG I²C plus Explorer Kit - Android Demo快速入门

PDF版本 2.2May 20, 20203.8 MBUM10966English
^用户指南
NTAG I²C Explorer Kit Peek and Poke快速入门

PDF版本 2.1Sep 25, 20171.6 MBUM10967_1English
^用户指南
NTAG I²C plus Explorer Kit Program and Debug Start-up快速入门

PDF版本 2.2Oct 10, 20223.1 MBUM10945_1English
^用户指南
NTAG I2C Demo Android app Developer start-up guide快速入门

PDF版本 1.0Mar 15, 2017230.1 KBUM10989English
^应用笔记
NTAG Antenna Design Guide

ZIP版本 1.8Oct 23, 20181.2 MBAN11276English
^{工程设计要点}
NTAG I²C plus - FAQs

PDF版本 1.0Jul 10, 2018369.6 KBTN00042_EBEnglish
^{可靠性与质量信息}
EC Declaration of Conformity for OM5569/NT322E

PDF版本 0Apr 24, 2020432.3 KBOM5569_NT322E_EU_RED_RoHS_DoC_v2English
