软件可配置通用AIO-AFE评估板

NAFE33352-EVB

滚动图片以放大

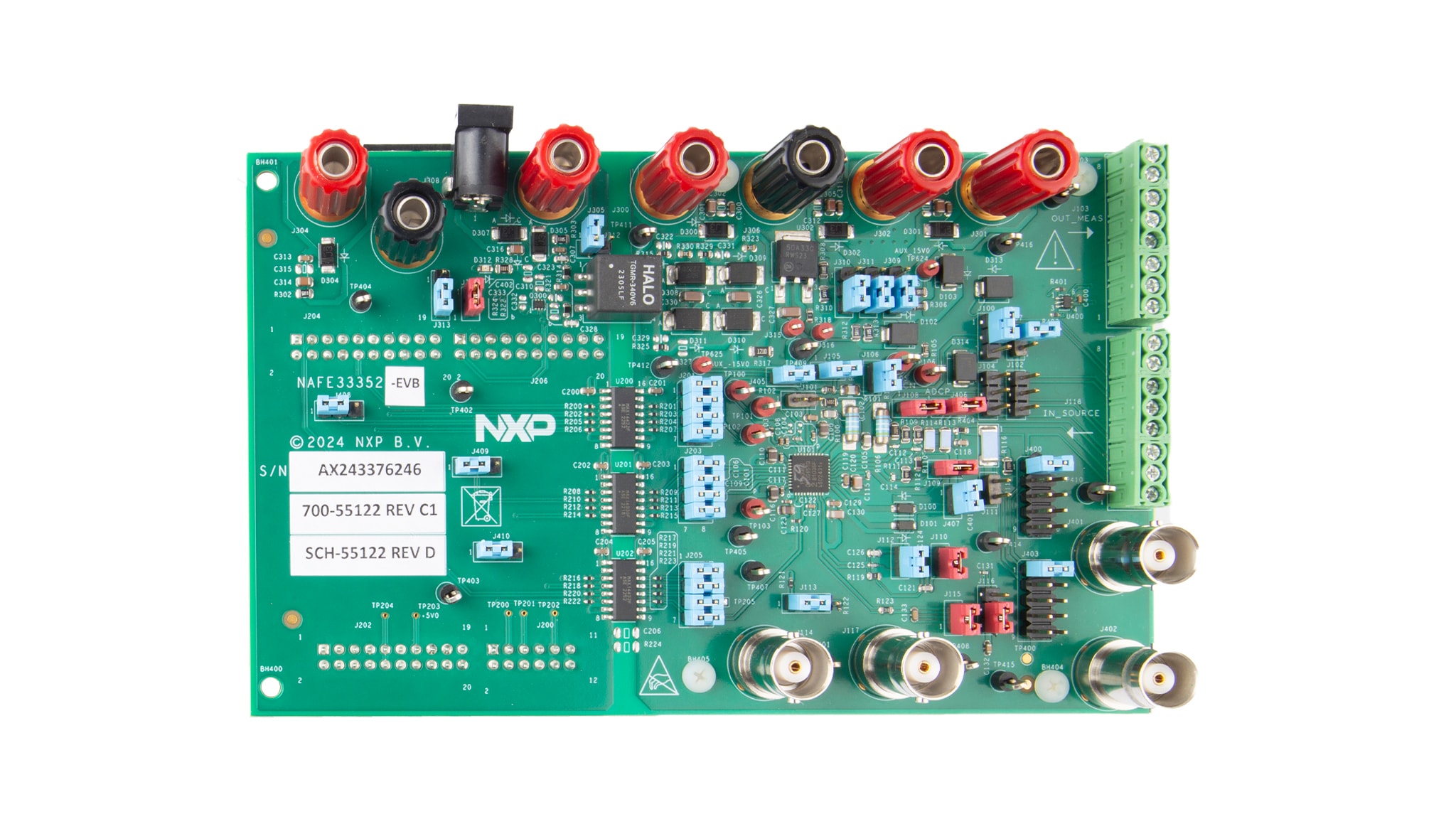

NAFE33352评估板专为测试NAFE33352而设计，NAFE33352是一款软件可配置的通用模拟输入输出(AIO)模拟前端(AFE)，能够满足工业级应用对高精度测量和控制的需求。

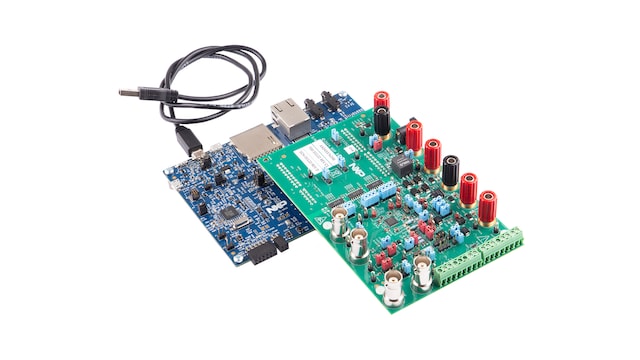

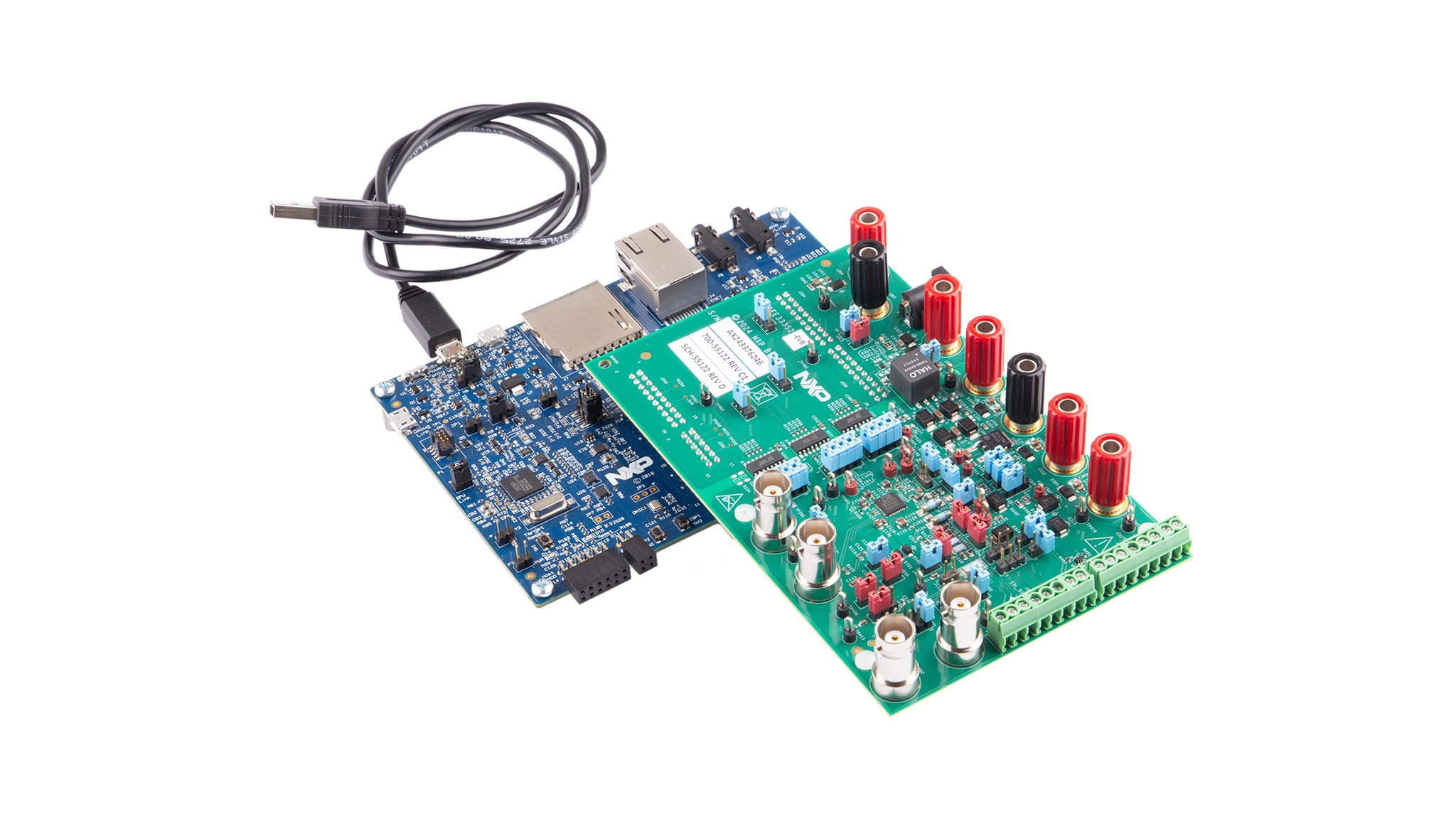

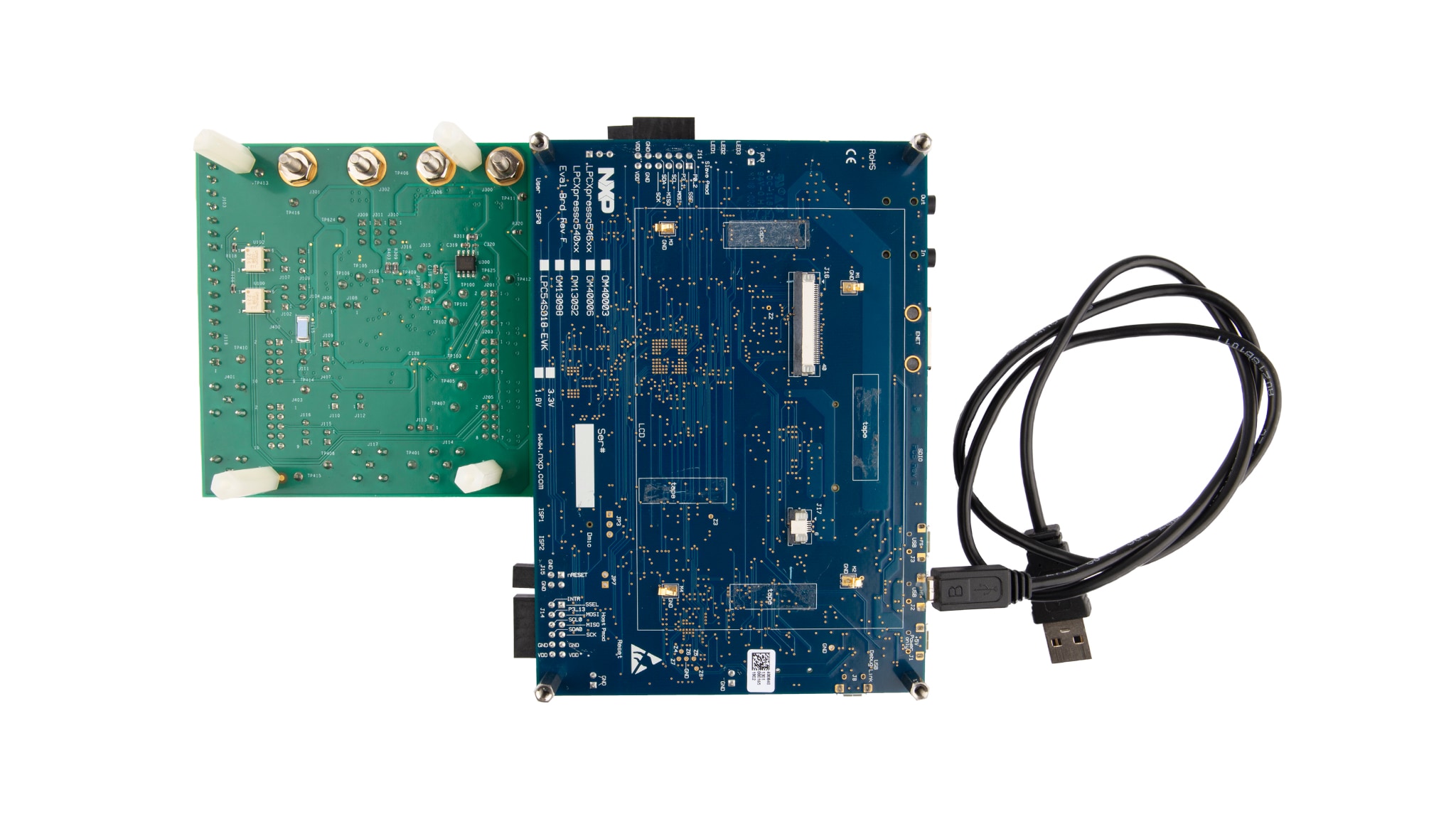

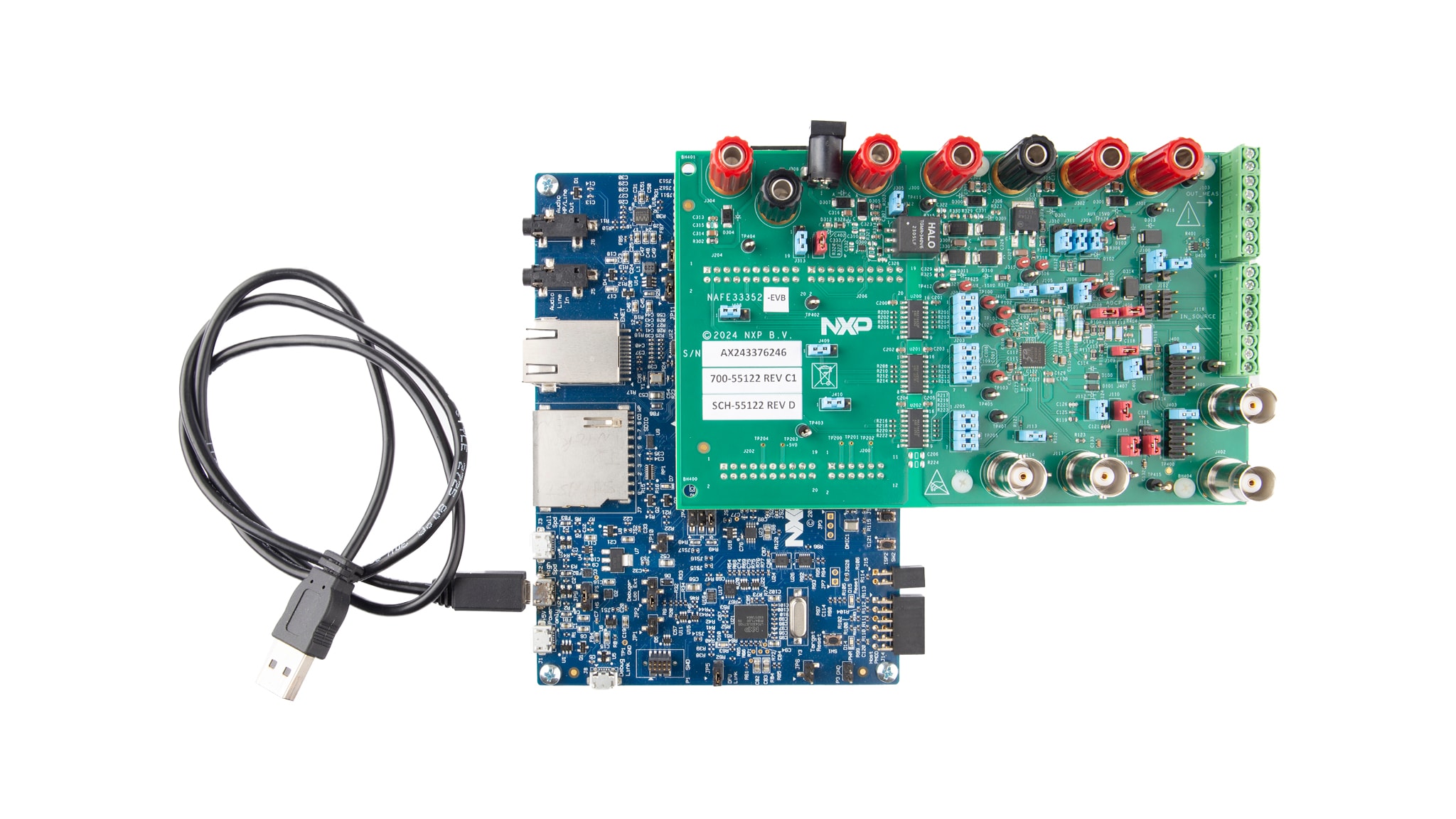

NAFE33352采用高集成度且创新的系统架构，包括精密的14/16/18位数模转换器(DAC)和16/24位模数转换器(ADC)、低漂移参考电压、低偏移漂移缓冲器，以及配备70V输入保护电路的高压、高精度放大器，可应对电磁兼容(EMC)和错误接线情况，实现真正的软件可配置通用模拟输入和输出。该评估板与LPC54S018MCU(预装定制固件)板配合使用，提供了一个易于使用的评估平台。

支持的器件

模拟及混合信号

模拟前端

  • NAFEx3352: 软件可配置的输入/输出模拟前端系列

特性

主要特性

  • 一个软件可配置的模拟输入和输出
  • 两个通用输入通道
  • DAC：14/16/18位选项，低功耗模式下0-100ksps，高速模式下可达200ksps
  • ADC：16/24位选项，低功耗模式下7.5sps至288ksps，高速模式下可达576ksps
  • ±36V保护I/O(输出需要外部瞬态电压抑制器)
  • 输入和输出均提供短路保护

板特性

  • 电源电压范围：±7V至±28V
  • 温度范围：-40°C至125ºC
  • 配备图形用户界面(GUI)的易用评估平台
  • 符合EMC标准且可直接使用的完整硬件设计

通道配置

  • 范围：±12.5V，±25mA，1mΩ-1MΩ I/O
  • 提供出厂校准和用户校准选项

精度

  • 室内精度：±0.01%
  • 过温精度：±0.08%(室内校准后)

购买选项

KITNAFE33352-EVB-Image

点击展开

KITNAFE33352-EVB
正常供应

Software Configurable Universal AIO-AFE Evaluation Board with LPC54S018EVB.

    $250.00 USD
    待定库存
    加入购物车
    从分销商处购买

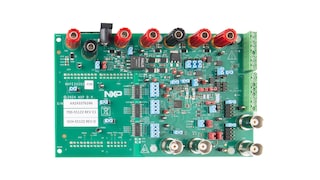

    NAFE33352-EVB-Image

    点击展开

    NAFE33352-EVB
    正常供应

    Software Configurable Universal AIO-AFE Evaluation Board.

      $150.00 USD
      待定库存
      加入购物车
      从分销商处购买
