ColdFire V4e Microcontroller with Ethernet CAN and Encryption | NXP 半导体

The MCF548X ColdFire^® microprocessors are based on the ColdFire V4e core and feature multiple connectivity peripherals including Ethernet, CAN, PCI and other serial interfaces. Additionally, they offer an encryption accelerator for secure communications in network connected control applications. The MCF548x family is pin-compatible with the MCF547x family of microprocessors offering scalability and flexibility for designs that evolve over time.

产品详情

框图

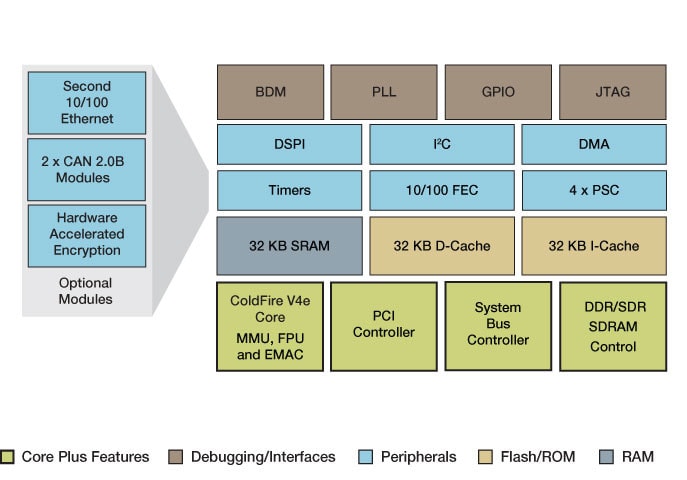

ColdFire MCF548X Microprocessor Block Diagram

ColdFire MCF548X Microprocessor Block Diagram

获取框图PDF

Features

ColdFire^® V4e core delivering up to 308 (Dhrystone 2.1) MIPS @ 200 MHz
Memory management unit (MMU)
Dual precision floating point (FPU)
Enhaced multiply-accumulate (eMAC) module handles DSP-like instructions
32 KB I-cache
32 KB D-cache
32 KB on-chip system SRAM
32-bit 133 MHz DDR/SDR-SDRAM controller
Connectivity:
- 10/100 fast ethernet controller (FEC)
- CAN 2.0B
- PCI Interface V2.2; 33/66 MHz; five external leaders
- Serial peripheral interface with direct memory access (DMA) capability
- I²C interface
- 16-channel DMA controller
Security:
- Hardware-acceleration encryption (DES, 3DES, RC4, AES, MD5, SHA-1, RNG)
388 PBGA package

购买/参数

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

设计资源

设计文件

快速参考恩智浦设计文件类型.

1-5/ 6 设计文件

收到完整的详细信息。 请参阅产品足迹及更多信息电子CAD文件.

模型
MCF5480 ColdFire^® V4e Microcontroller BSDL Files

ZIP版本 1.0Feb 26, 2004 00:00:0013.79 KBMCF5480BSDL
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
模型
MCF5482 ColdFire^® V4e Microcontroller BSDL Files

ZIP版本 1.0Feb 26, 2004 00:00:0013.92 KBMCF5482BSDL
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
模型
MCF5483 ColdFire^® V4e Microcontroller BSDL Files

ZIP版本 1.0Feb 26, 2004 00:00:0013.91 KBMCF5483BSDL
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
模型
MCF5481 ColdFire^® V4e Microcontroller BSDL Files

ZIP版本 1.0Feb 26, 2004 00:00:0013.79 KBMCF5481BSDL
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
MCF548X/7X Hardware Reference Design

ZIP版本 1bMar 11, 2004 00:00:002.88 MB548X547XREF1B
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
MCF548X/7X Hardware Reference Design

ZIP版本 2cOct 15, 2004 00:00:001.00 MB548X547XREF2
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

硬件

快速参考恩智浦板类型.

2 硬件

仿真器、探测器、编程器
USB ColdFire Multlink亮点
正常供应

USBMLCF
仿真器、探测器、编程器
Tracelink - 将跟踪捕捉推向新高度
正常供应

TRACELINK

软件

快速参考恩智浦软件类型.

1-5 / 10 软件文件

配置工具
Processor Expert^® Software – Component Development Environment v1.0.4

下载选项
BSP及设备驱动
2008 Linux BSP for MCF5484LITE, MCF5475/85EVB (08-Aug-2008)

ISO版本 3Aug 11, 2008 00:00:00423852 KBCWF-MCF547X-548X-2-6-KL

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
库
免费的ColdFire^®数字信号处理器库
OS及RTOS
2011 ColdFire Linux Maintenance BSP Release (31-Oct-2011)

ISO版本 3.0Nov 4, 2011 00:00:00847078 KBCFLINUX_20100901_ltib
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
OS及RTOS
实时边缘软件

下载选项
调试及视觉化工具
电机控制应用优化(MCAT)工具
开发IDE和生成工具
MCUXpresso集成开发环境（IDE）

下载选项
开发IDE和生成工具
CodeWarrior^® Development Studio for ColdFire^® Architectures (Classic IDE) v7.2

下载选项
开发IDE和生成工具
CodeWarrior^® Development Studio for ColdFire^® Architectures: Linux^® Editions (Classic IDE) v2.5

下载选项
开发IDE和生成工具
CodeWarrior^® for MCUs (Eclipse IDE) - ColdFire^®, 56800/E DSC, Qorivva^® 56xx, RS08/S08, S12Z - 11.1

下载选项
