TEA2016DK1008快速入门

上次修改时间： Jul 26, 2023支持 TEA2016DK1008

本文档内容

  • 1

    开箱即用

  • 2

    获取硬件

  • 3

    配置硬件

购买 TEA2016DK1008

本文档内容

1. 开箱即用

恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路及系统级封装设备。恩智浦产品电池寿命长，器件尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。

本页面将指导您完成设置和使用TEA2016DK1008编程套件的过程。

1.1 套件内含物/装箱单

该套件内容包括：

  • TEA20xx_SOCKET_DB1586编程板

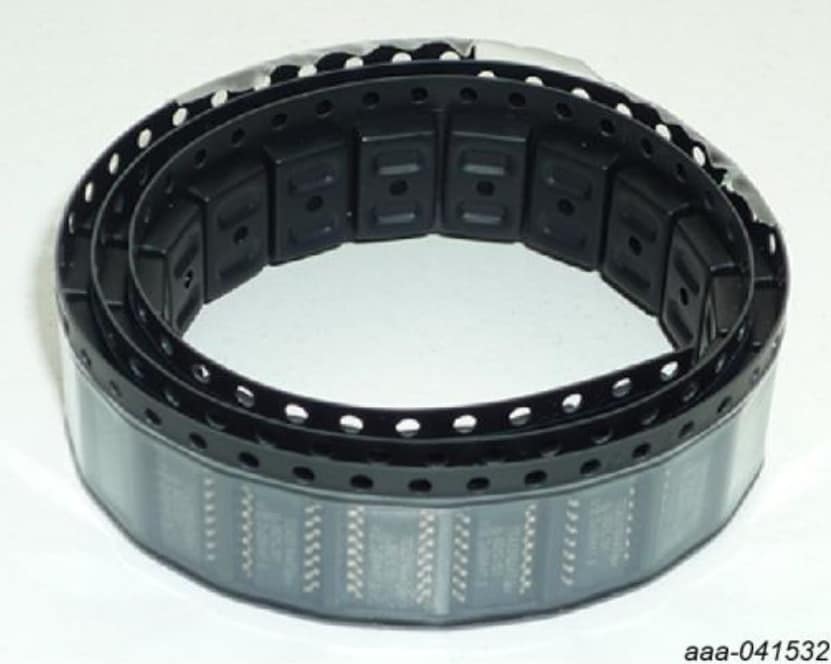

  • 20个TEA2016AAT/2开发样品
  • 快速入门指南

1.2 其他硬件

除了套件内含物外，使用此板时，还需要使用以下硬件。

1.3 最低系统要求

此评估板需要Windows PC工作站。在使用此评估板时，满足这些较低规格可产生较好的效果：

  • Windows操作系统
  • USB连接

1.4 软件

使用此评估板需先安装软件。所有列出的软件均可在恩智浦上的评估板信息页面或从提供的链接获得。

下一页获取硬件

2. 获取硬件

2.1 板特性

此板可用于熟悉编程TEA2016AAT/2dev示例。

TEA20xx_SOCKET_DB1586编程板也适用于编程小型IC系列。

2.2 板说明

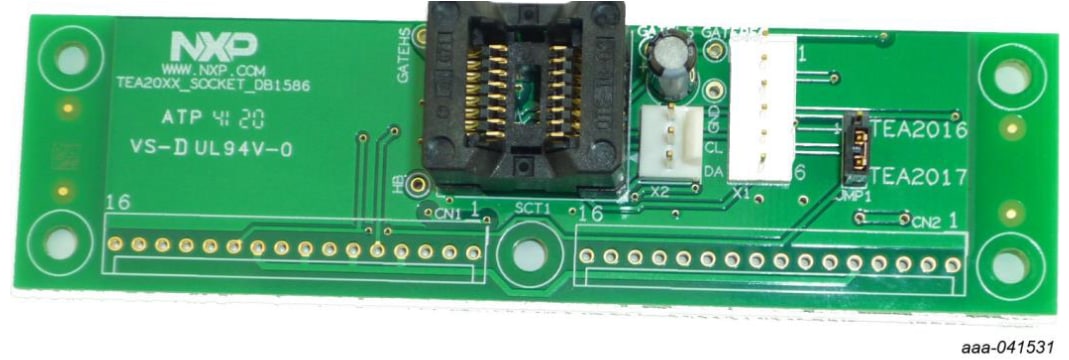

TEA20xx_SOCKET_DB1586编程板提供了SO16 IC的插座、用于供电和I2C通信的连接器以及IC类型选择跳线。

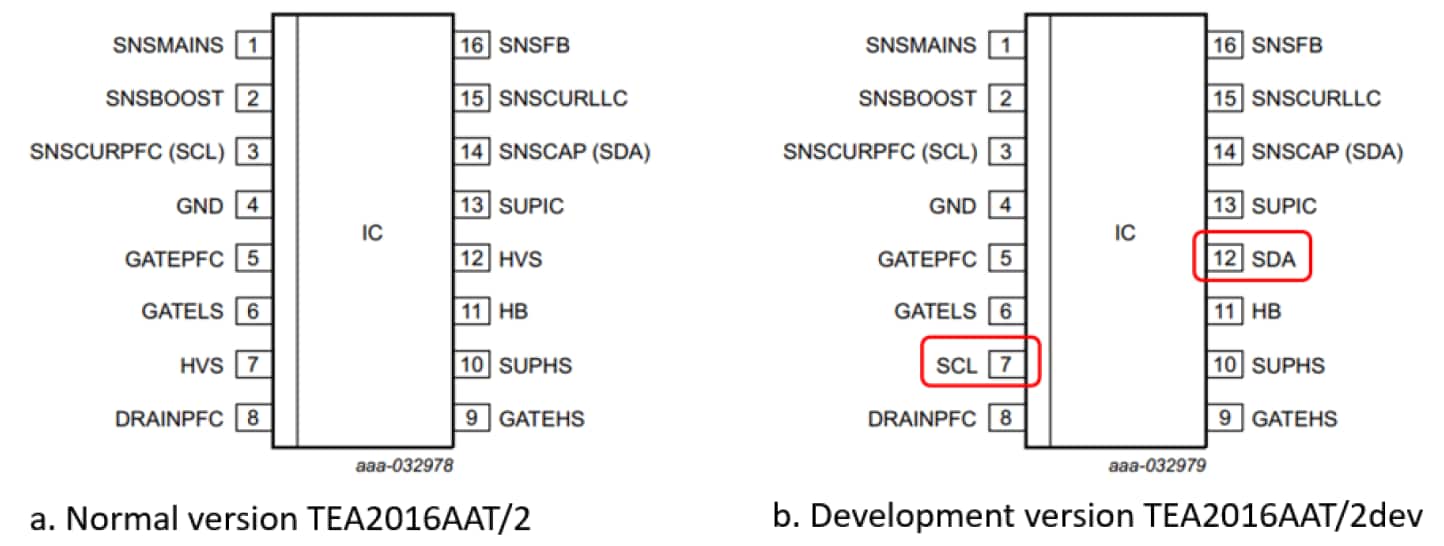

连接3引脚和6引脚电缆，可通过RDK01DB1563 USB-I2C接口上的开关，选择正确的通道对TEA2016AAT/2和TEA2016AAT/2开发样品进行编程。

TEA20xx_SOCKET_DB1586编程板可用于使用跳线选择的所有版本的TEA2016和TEA2017 IC样品。

2.3 板组件

TEA2016DK1008套件概述

GS-TEA2016DK1008-01 GS-TEA2016DK1008-02 GS-TEA2016DK1008-03

前页开箱即用
下一页配置硬件

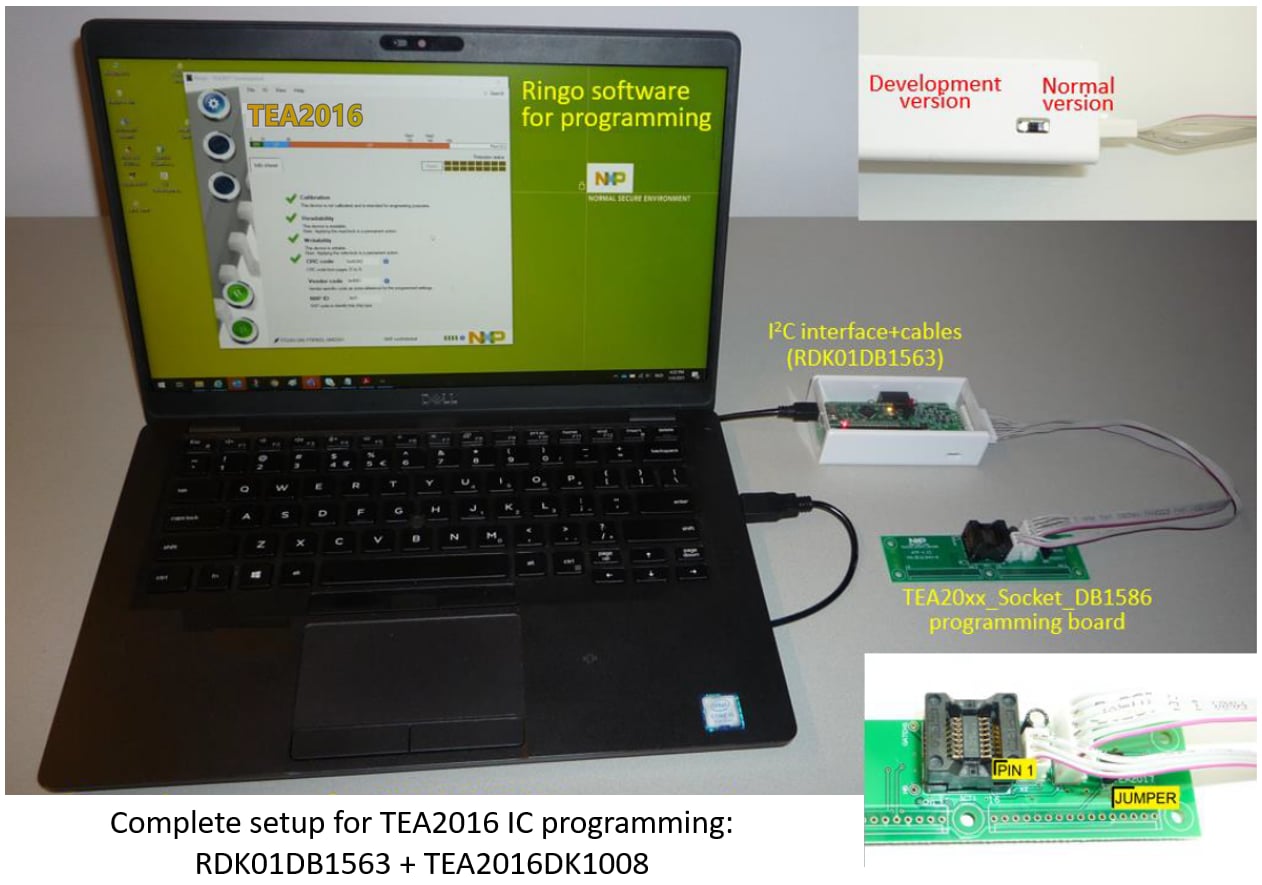

3. 配置硬件

3.1 配置硬件

GS-TEA2016DK1008-04

前页获取硬件
下一页设计资源

设计资源

板信息

前页配置硬件
下一页支持

支持

论坛

在恩智浦的社区网站上，可与其他工程师交流，获取专家建议，了解如何使用TEA2016DK1008套件。
